Существует множество способов измерения расстояний – шагами, линейкой, рулеткой и пр. ХХ век добавил в средства измерений такой прибор, как лазерный дальномер. Его широко применяют военные, геодезисты  для съемки местности. Лазерный дальномер был использован для замера расстояния до земного спутника – Луны.

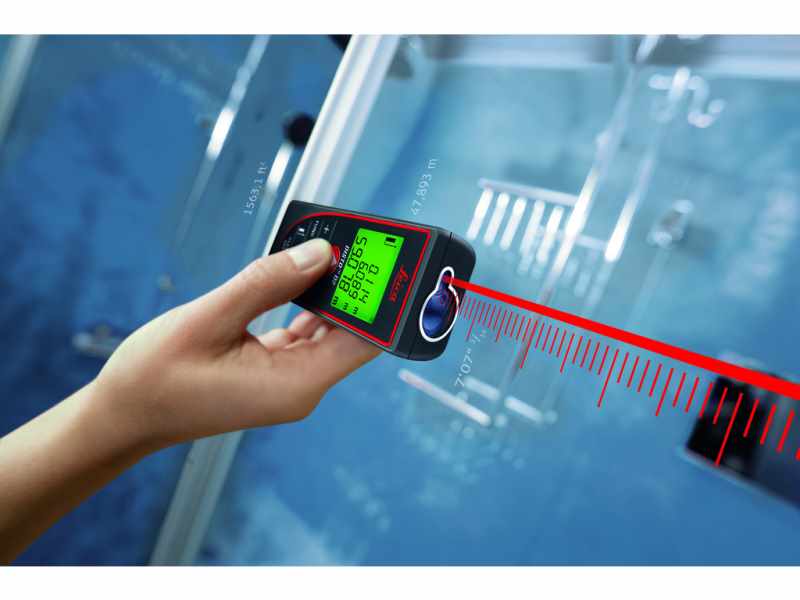

Использование лазерного дальномера

Использование лазерного дальномера

В наши дни дальномеры, уровни, использующие лазер в своей работе, можно встретить у любой строительной бригады, занимающейся возведением зданий, и внутренней отделкой внутренней.

Принцип работы

Лазерные измерительные приборы используют в своей работе два принципа – импульсный и фазовый.

Первый дальномер состоит из двух компонент – лазера и детектора. Замерив время, которое лазерный луч затратить на движение по пути от источника до отражающего объекта, можно вычислить точное расстояние между ними. Эти устройства применяют для работы на больших расстояниях. Технология работы заключается в следующем, лазер генерирует мощный импульс и отключается. Такое свойство позволяет его скрытно использовать. Это свойство и является решающим фактором, определяющим использования этого прибора военными.

Второй тип, фазовый, работает по следующему принципу. Лазер на некоторое время включает и направляет луч на удаленный объект, у него (луча) разная моделированная частота и по изменению фазы рассчитывают расстояние до объекта. Фазовые измерительные расстояния не имеют приборов для замера отражаемого сигнала. Эти приборы эффективны на расстояниях до 1 километра и поэтому их применяют для бытовых нужд или в качестве прицельных устройств для стрелкового оружия.

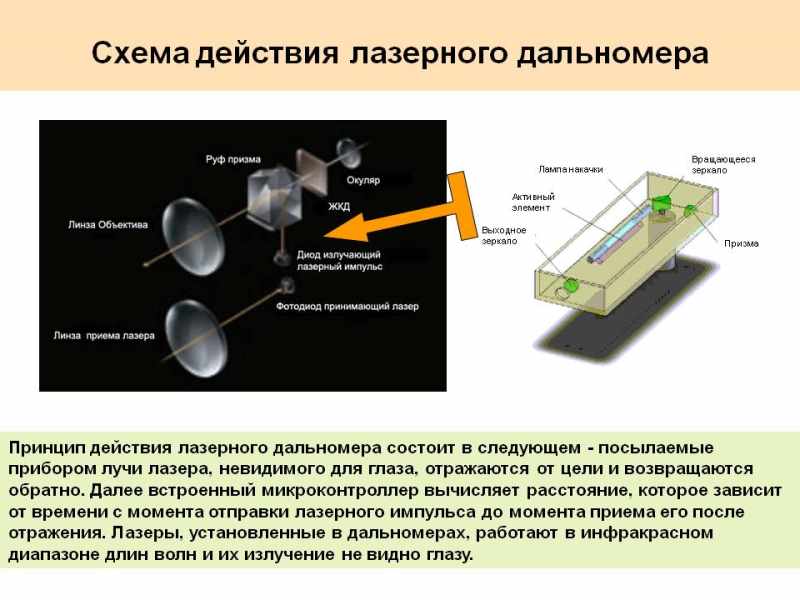

Схема действия лазерного дальномера

Схема действия лазерного дальномера

Лазерный дальномер, применяемый в быту и на строительстве, по сути, является смесью калькулятора и рулетки. Между тем такой прибор обладает рядом неоспоримых достоинств:

    1. это устройство предоставляет возможность выполнения измерения линейных размеров (длина, высота, ширина), при этом встроенный калькулятор автоматически рассчитает периметр. Кроме того, счетное устройство поможет определить объем помещения;
    2. дальномер оснащен возможностью хранения полученных данных во внутренней памяти. Их можно использовать для проведения расчетов;
  1. прибор позволяет измерять расстояние на удаленных расстояниях при чьей-либо помощи, кстати, замеры можно выполнять и на закрытых и на открытых площадках, в разных погодных условиях.

Особенности

При работе с лазерным дальномером целесообразно учитывать некоторые особенности работы с этим устройством.

Дальномеры имеют возможность выполнять измерения на разных расстояниях и с определенной погрешностью. Так, предельное расстояние может лежать в диапазоне от 60 до 200 метров, при погрешности в 5 см. Эти данные указываются в паспорте на изделие. Большая часть моделей дальномеров работает в пределах от – 10 до + 50 градусов.

При эксплуатации прибора на улице, необходимо помнить о том, что не последнюю роль играют погодные условия. Эффективность работы может быть снижена как в плохую, так и в солнечную погоду.

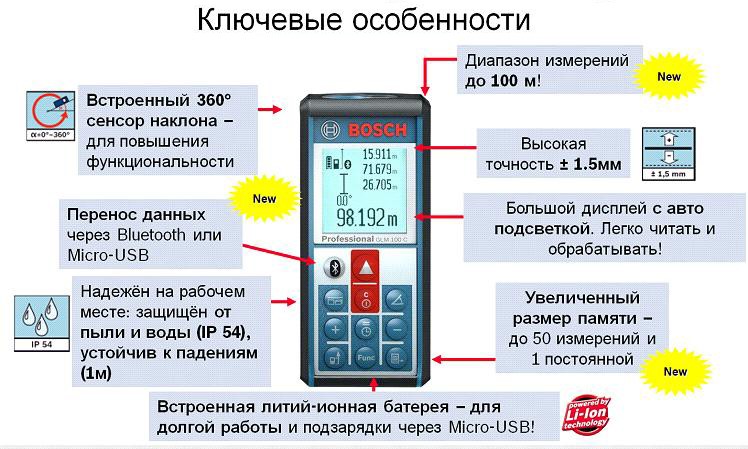

Ключевые особенности

Ключевые особенности

При выполнении замеров необходимо устранить препятствия, которые могут возникнуть между прибором и объектом, это, может быть, листва, стекло и пр.

Практика использования лазерных приборов измерения привела к появлению определенных правил работы. Например, результат измерений будет искажен, если луч будет направлен на поверхность с высокой отражающей поверхностью (зеркало, фольга). Результат будет не совсем верный, если луч будет направлен на объект с низкой отражательной способностью (толь).

Для получения предельно точных результатов используют специальное приспособление ,обладающее отражательной поверхностью.

Во время эксплуатации необходимо постоянно следить за состоянием аккумуляторов или батареек. Слабые источники тока также отрицательно влияют результаты измерений.

При проведении измерений целесообразно использовать штатив. В таком случае точность замера будет повышена.

Порядок работы с лазерной рулеткой

Использование лазерного дальномера на практике это довольно простая задача. Для выполнения измерения достаточно установить его в исходную точку, направить на объект, до которого необходимо выполнить замер и активировать прибор. При этом надо помнить то, что для повышения точности целесообразно использовать штатив, особенно это актуально при измерении больших величин.

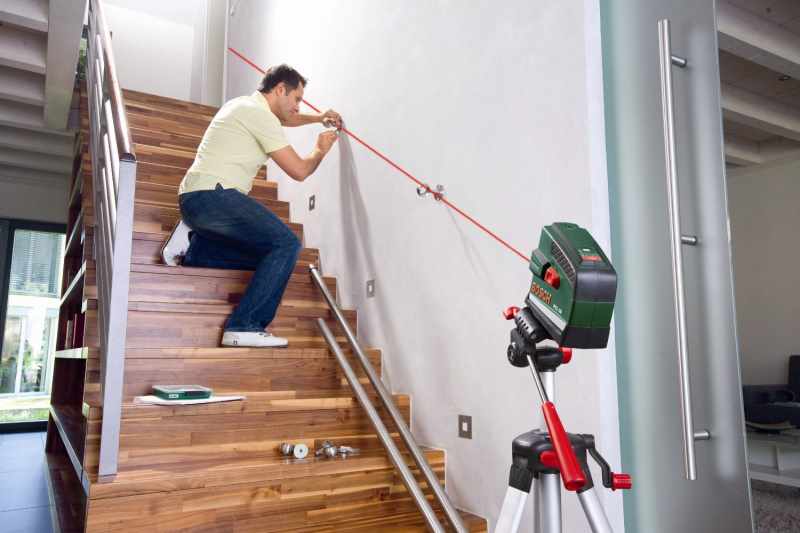

Порядок работы с лазерной рулеткой

Порядок работы с лазерной рулеткой

То есть, проводить выполнения замеров, может, даже один человек без привлечения, помощников.

Правила пользования

При работе с такими устройствами необходимо соблюдать определенные правила. Так, категорически недопустимо направлять лазерный луч в сторону человека. Его попадание в глаза может привести к непоправимым последствиям, вплоть до потери зрения.

Проведение измерений при ярком солнце может быть затруднено из-за сложностей с видимостью лазерного маркера. В таком случае необходимо использовать специальные очки, через которые сразу будет его видно.

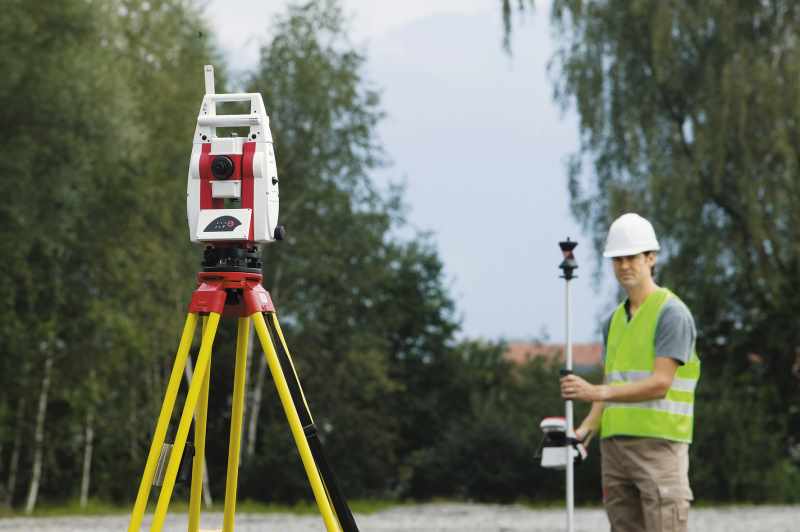

Лазерная съемка на местности

Лазерная съемка на местности

Во время выполнения измерения на улице, особенно на большие расстояния, необходимо применять пластину, которую называют визир.

Устройство компактного лазерного строительного дальномера

Несмотря на внешнюю простоту, лазерная линейка – это сложный инженерный прибор. Устройство лазерного дальномера состоит из следующих узлов:

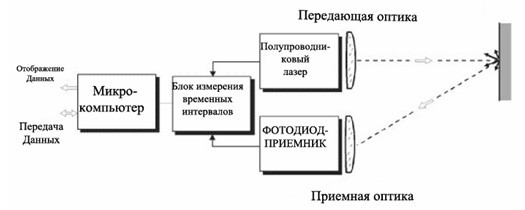

Схема работы лазерного дальномера

Схема работы лазерного дальномера

  1. Излучатель – он генерирует луч и отправляет его в нужную точку.
  2. Отражатель – он необходим для приема, отраженного от объекта луча.
  3. Микропроцессор, для выполнения необходимых расчетов.
  4. Предустановленная программа необходимая для обработки полученных при замерах данных.
  5. Прицел, позволяющий направить луч в необходимое место.
  6. Уровень, с помощью которого прибор можно строго выставить в горизонтальной или вертикальной плоскости.

Дополнительные функции

Применяемая в составе лазерных дальномеров микроэлектроника позволяет не только выполнять прямые замеры. Многие устройства подобного типа обладают некоторыми дополнительными функции, к которым можно отнести:

    1. Функция непрерывного измерения. При работе в обычном режиме дальномер при нажатии кнопки на пульте фиксирует результат и выводит его на монитор. Но, довольно часто, возникает необходимость в проведении постоянного измерения расстояния, например, от стены до будущей перегородки. Для этого прибор переводят в режим непрерывного измерения. В таком режиме работы, устройство с некоторой частотой самостоятельно выполняет замер и показывает их результаты на монитор. Измерение проходит в реальном режиме времени.
    1. Определение наибольшего и наименьшего расстояния. Эта функция полезна при определении диагонали в комнате. Дело в том, что выполнить ее замер не так и просто при направлении лазерного луча можно промахнуться и в результате будут получены неточные результаты. После установки на приборе минимального расстояния, он будет фиксировать только те замеры, которые больше установленной.

Лазерные дальномеры для работы в помещениях или на небольших дистанциях

Все дальномеры, можно условно разделить на две большие группы. Одни применяют для внутренних работы, другие для внешних. Диапазон измерений, дальномеров, которые предназначены для внутренних измерений как правило, не превышает 100 метров.

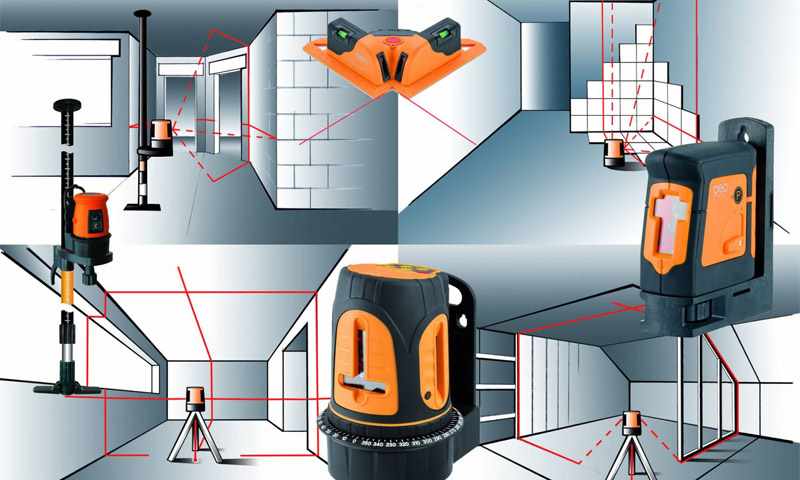

Лазерный дальномер для работы в помещениях

Лазерный дальномер для работы в помещениях

Для таких работ могут быть использованы дальномеры, которые используют оба принципа действия.

Лазерные дальномеры для работы на местности

Лазерные дальномеры, которые применяют для работы на улице, позволяют показать результат при работе на 300 и более метров.

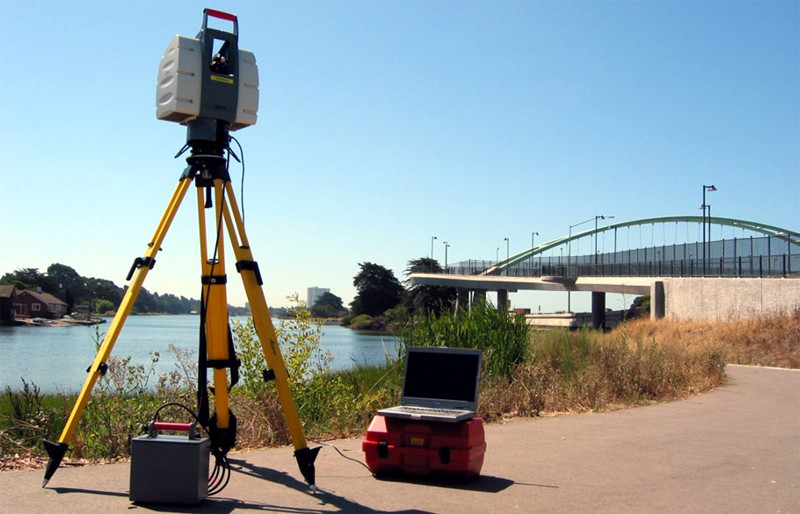

Лазерные дальномеры для работы на местности

Лазерные дальномеры для работы на местности

Они оснащаются необходимыми приспособлениями, позволяющими выполнять измерения на таком расстоянии.

На что смотреть при выборе лазерного дальномера

На рынке представлено множество моделей лазерных дальномеров и зачастую потребитель может просто запутаться в обилии предложении. Поэтому потребитель, делая выбор лазерного дальномера, может руководствоваться определенными критериями, среди которых есть такие:

    1. Для работ внутри помещения достаточно прибора, который может выполнять замеры углов, и иметь функции, например, расчет периметра. Рулетки этого класса имеют небольшой диапазон измерений примерно в пределах 100 метров.
    2. Для работ на открытых пространствах применяют более дорогие модели. Они оснащены большим набором функций, в частности, может выполнять замер минимального и максимального измерения. Кроме того, их оснащают визирами, средствами подключения к компьютеру.
    1. Для работ на улице должны использоваться приборы, выполненные в защищенных корпусах и иметь кейсы, предназначенные для транспортировки.
    2. Разумеется, не последнюю роль играет стоимость изделия. Так, устройства, предназначенные для работы внутри помещений, стоит несколько дешевле, чем те, которые предназначены для работ на открытых пространствах.
  1. Конечно, нельзя обойти вопрос, а какая компания произвела продукцию. Стабильным спросом пользуются приборы, произведенные в компании Makita, Bosch, Hilti и некоторых других. Кстати, при покупке такого прибора, целесообразно уточнить наличие документов, подтверждающих качество и безопасность этих устройств. Дело в том, что популярность таких приборов, привела к тому, что на рынке существует большое количество приборов низкого качества изготовления.
