На сегодняшний день довольно широкое распространение получили фуганки. Они применяются для строгания древесины. Процедура строгания предусматривает снятие верхнего слоя материала, придание заготовке определенной формы и размеров. Стоимость промышленного варианта исполнения довольно велика, именно поэтому профессионалы решают создать фуганок из электрорубанка. Подобная модернизация может проводится мастером исключительно с учетом особенностей подобных инструментов. Рассмотрим их подробнее.

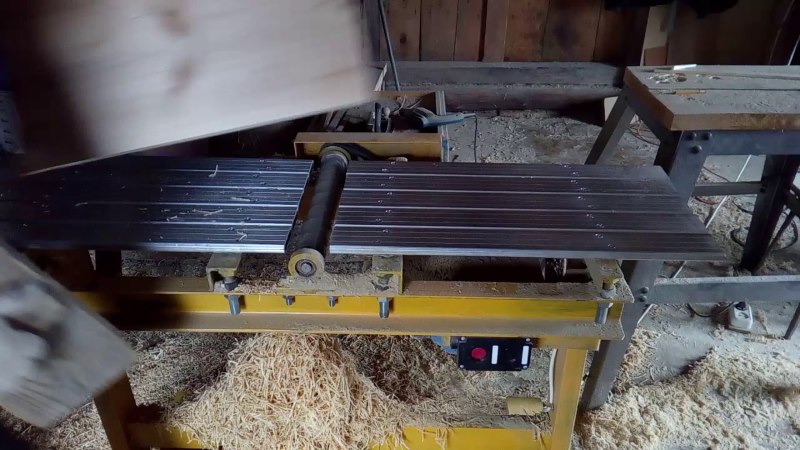

Фуганок из электрорубанка своими руками

Различные конструкции фуговальных станков

Прежде чем переделывать электрорубанок следует рассмотреть то, какими бывают фуганки. Современное фуговальное оборудование часто изготавливается в промышленных условиях, самодельные конструкции существенно отличаются. Отличия могут заключаться в типе применяемого материала, технологий и вспомогательного оборудования.

Встречаются самые различные фуганки, которые могут применяться для строгания древесины. Выделяют два основных типа:

  1. Односторонние станки. Именно их часто изготавливают своими руками по причине простоты конструкции. Стоит учитывать, что при применении подобного оборудования за один проход можно снять материал исключительно с одной поверхности.
  2. Двусторонние фуганки. Подобные инструменты могут использоваться для одновременной обработки двух поверхностей. Единственное и главное условие заключается в том, что они должны быть смежными. Такой инструмент характеризуется повышенной эффективностью, однако конструкция достаточно сложна в самостоятельном изготовлении.

Не стоит также забывать о том, что все устройства делятся на две основные категории. Основная представлена стационарными механизмами, также есть и мобильные инструменты, получившие широкое распространение

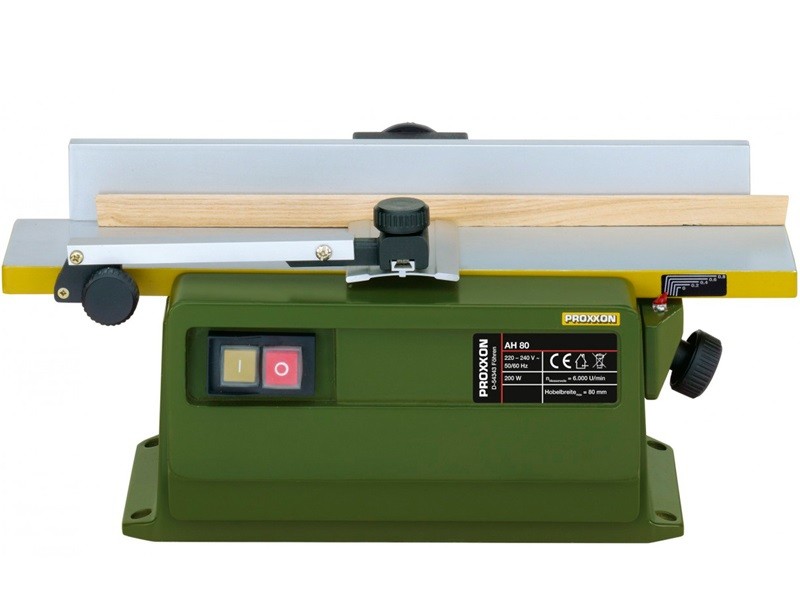

Настольный станок мини фуганок по дереву

Создавая фуганок из электрорубанка рекомендуется учитывать, что самодельная конструкция во многом уступает промышленным вариантам исполнения. Основными недостатками назовем следующее:

  1. Устройство характеризуется относительно невысокой точностью в применении.
  2. Ширина поверхности, которая может быть обработана за один проход, как правило несущественная, составляет всего 110 мм.
  3. Легкость устройства. Слишком легкий инструмент неудобен в применении, так как характеризуется низкой устойчивостью.
  4. Небольшая мощность. Изготовить самодельное устройство с высоким показателем мощности практически невозможно.
  5. В большинстве случае при изготовлении применяется дерево, которое характеризуется недлительным эксплуатационным сроком.

Несмотря на приведенную выше информацию, есть довольно большое количество плюсов, которые определили распространение самодельных рубанков. К ним можно отнести следующие моменты:

  1. Невысокая стоимость. Как показывает практика, промышленные варианты исполнения обходятся в несколько сотен тысяч рублей, изготовленный своими руками всего в несколько тысяч.
  2. Мобильность и компактность. Эти качества также можно назвать основными преимуществами ручного фуганка, который изготовлен из электрорубанка.
  3. Простота конструкции. Этот момент во многом определяет то, что устройство может прослужить в течение длительного периода и при этом есть возможность провести самостоятельный ремонт.
  4. Можно сделать инструмент под свои размеры. К примеру, проводится увеличение размера стола.

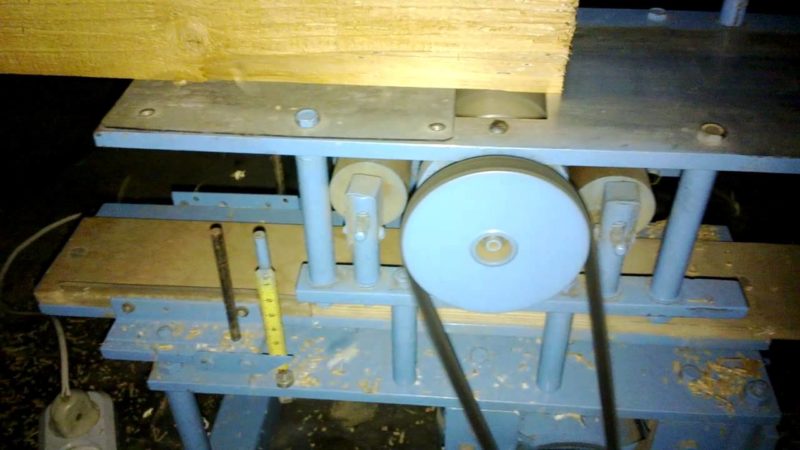

Самодельный фуганок-рейсмус

Провести сборку механизма можно в домашней мастерской при наличии несущественного количества материалов и узлов. При этом подобный фуганок может прослужить в течение длительного периода.

Подготовка необходимых аксессуаров к работе

Для того чтобы изготовить фуговальный станок самостоятельно требуется определенный набор инструментов и материалов. Примером можно назвать:

  1. Ручной электрорубанок. Именно этот инструмент сегодня применяется в качестве основы. Рекомендуется уделять внимание продукты компаний Bosh и Makita – продукция весьма качественная и может прослужить в течение длительного периода.
  2. Потребуется сверлильный станок с самыми различными сверлами или электрическая дрель. Они применяются для получения отверстий.
  3. Саморезы по дереву являются крепежными элементами, которые сегодня получили весьма широкое распространение.
  4. Фанера используется в качестве распространенного материала при проведении самых различных работ. В данном случае ДСП можно назвать нежелательным вариантом, так как он не подходит для проведения подобных работ.
  5. Также требуется массив дерева, который применяется для создания бокового упора. Толщина используемого бруса варьирует в пределе 15-20 мм.

Этот набор можно назвать рекомендуемым, так как может существенно отличаться в зависимости от конкретного случая.

Части конструкции станка

Самодельный фуганок представлен сочетанием различных узлов, которые соединены вместе. Провести изготовление фуганка нужно с учетом нижеприведенной информации:

  1. Основание. Оно представлено нижней частью, на которой проводится базирование различных узлов.
  2. Боковая стенка. Она выступает в качестве несущего элемента, к которому крепятся для базирования различные узлы.
  3. Стол задний или неподвижный. Этот элемент крепится к боковой стенки, образует плоскость движения заготовки.
  4. Стол передний. Часто этот элемент может менять высоту расположения. Для этого создается специальный механизм.
  5. Боковой упор. Он крепиться на заднем столе, основное предназначение заключается в направлении движения заготовки.
  6. Распорные уголки. Они применяются для укрепления конструкции и повышения ее устойчивости.
  7. Электрорубанок. Электрорубанок применяется в качестве основы при изготовлении конструкции.

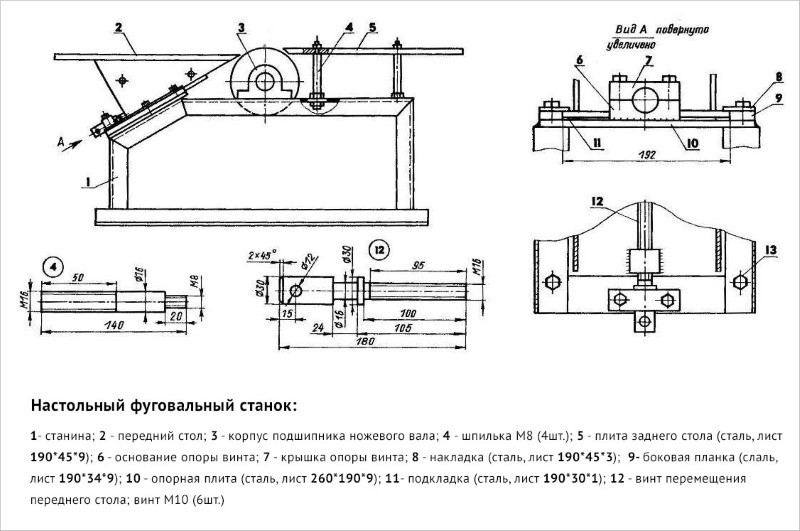

Чертеж самодельного настольного фуговального станка

Подобный механизм характеризуется довольно простой конструкцией. Для соединения отдельных узлов проводится применение различных крепежных деталей.

Изготовление самодельного фуговального станка из электрорубанка

Можно изготовить фуганок из электрорубанка своими руками даже при отсутствии требующихся навыков. При этом следует уделить внимание всем узлам, так как от качества каждого во многом зависят основные эксплуатационные характеристики. Из электрорубанка сделать фуганок своими руками можно с учетом следующих моментов:

  1. Проект скачивается в интернете или создается самостоятельно, все зависит от конкретного случая.
  2. Следующий шаг заключается в выборе подходящего электрорубанка. Он характеризуется большим количеством особенностей, к примеру, мощностью или типом установленного лезвия.
  3. Создавая станок из рубанка нужно уделить внимание тому, чтобы он был устойчивым. В противном случае качество обработки существенно отличается.

Также часто изготавливается подставка для рубанка своими руками. Она существенно повышает качество проводимой обработки.

Боковая стенка

Работу рекомендуется начинать с создания боковой стенки. Она является важной частью конструкции. В качестве заготовки в этом случае используется фанера размером 150 на 480 мм. Среди особенностей отметим:

  1. В заготовке проводится создание посадочное место для электрорубанка. Делается это при использовании ручного лобзика.
  2. Сверлильное оборудование используется для создания двух пазов, которые расположены на расстоянии 70 мм друг от друга. За счет этих элементов проводится крепление основания станка.

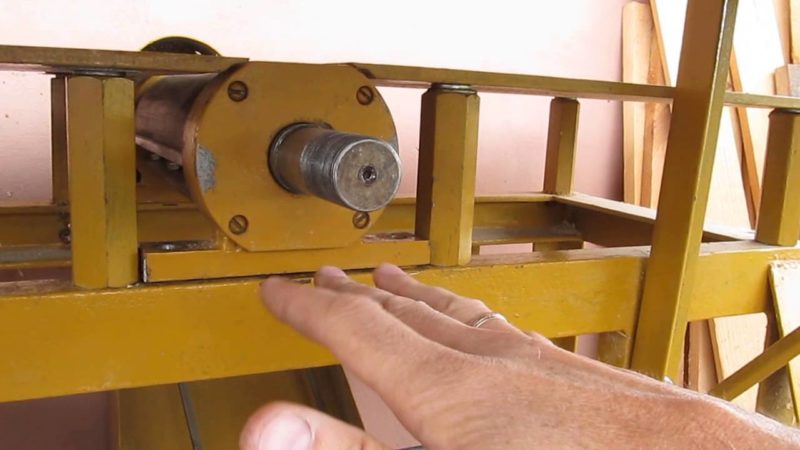

Циркулярка-фуганок

Применяемый материал характеризуется высокой прочностью, может выдержать существенное механическое воздействие.

Основание станка

Большая часть оказываемой нагрузки приходится именно на основание. Этот элемент отвечает за устойчивость устройства. Его создание проводится следующим образом:

  1. Соединение двух деталей выполняется под углом 90 градусов.
  2. Крепление осуществляется за счет саморезов.

Нужно правильно подобрать крепежный элемент, так как его низкая прочность становится причиной появления люфта и многих других проблем.

Задний стол

Изготавливается стол для электрорубанка своими руками. В качестве основания подходит материал, у которого толщина около 20 мм. Задний стол создается по нижеприведенной инструкции:

    1. Выполняется технологический проем для получения особой формы.
    2. Торцевая кромка спиливается под углом. Для этого применяется циркуляционная пила.
    3. После создания технологического отверстия его нужно раззенковать. За счет этого винты будут глубоко утапливаться и не мешать движению заготовку.
    4. Стол крепится на место ранее снятой подошвы.

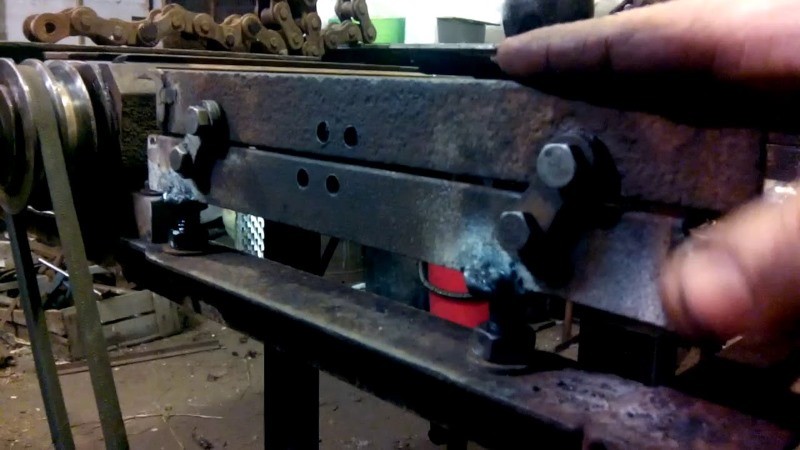

Подъемный стол для самодельного фуганка

Провести монтаж можно при применении электрической дрели или шуруповерта, за счет чего существенно упрощается поставленная задача.

Передний подвижный стол

Конструкция переднего стола создается в подвижном виде. Она представлена сочетанием двух деталей, которые скреплены под углом 90 градусов. Существенно повысить прочность можно за счет создания боковых упоров. Крепление отдельных частей проводится при использовании саморезов, но существенно повысить прочность можно за счет использования столярного клея.

Следующий шаг заключается в создании двух сквозных отверстий на расстоянии 70 мм друг от друга. Фиксация проводится за счет двух винтов, к примеру, с барашками. За счет этого проводится регулировка положения этого элемента.

Боковой упор

Ровное движение можно обеспечить за счет специального бокового упора. На момент монтажа важно выдержать угол 90 градусов, так как в противном случае точность формы и размеров будет низкая. В большинстве случаев при изготовлении применяется массивный брусок.

Рассматриваемый элемент фуганка должен крепится надежно и неподвижно. На момент работы заготовка прижимается при воздействии большого усилия.

Чертежи фуговального станка

На момент работы должен применяться чертеж фуганка. Его можно скачать в интернете или разработать самостоятельно. При рассмотрении чертежа уделяется внимание следующим моментам:

  1. Должны быть нанесены все размеры.
  2. Часто он представлен сочетанием нескольких частей, ко всем должна прилагаться техническая документация.

Чертежи могут быть выполнены в самом различном виде, чаще всего представлены фотографиями с размерными линиями.

Безопасность при работе с самодельным оборудованием

При проведении строгания следует уделить внимание безопасности при работе. Наличие режущей кромки может стать причиной нанесения травмы. Рекомендации по безопасности следующие:

  1. Со всех изготавливаемых элементов проводится снятие острых фасок, которые могут стать причиной повреждения кожного покрова.
  2. На момент строгания следует уделить внимание тому, что стружка должна удаляться при применении специального пылесоса.
  3. Работа может проводится исключительно при применении различных средств защиты.
  4. На момент строгания следует провести толкание заготовки специальным элементом, за счет чего исключается вероятность получения травмы.

Кроме этого, оборудование нельзя оставлять во включенном состоянии. Каждый раз после создания изделия следует провести очистку инструмента.

Как правильно произвести регулировку изготавливаемого инструмента?

Регулировка рубанка позволяет получить изделие с требуемыми параметрами. Среди особенностей отметим:

  1. Устанавливается требуемая мощность.
  2. Уделяется внимание степени вылета ножей.
  3. Устанавливается подходящее положение инструмента.

Только после правильной настройки инструмента можно получить изделие с требуемыми параметрами. Кроме этого, нужно предусмотреть возможность замены основных элементов в случае их сильного износа.
