Эксцентриковая (орбитальная) шлифмашина – инструмент для осуществления финишной шлифовки и полировки поверхностей заготовок. Она используется при обработке изделий средних и больших размеров. Эксцентриковая шлифмашина обладает высокой эффективностью съема, повышенным уровнем истончения во время процедуры шлифования и способностью шлифовки выпуклых или вогнутых деталей.

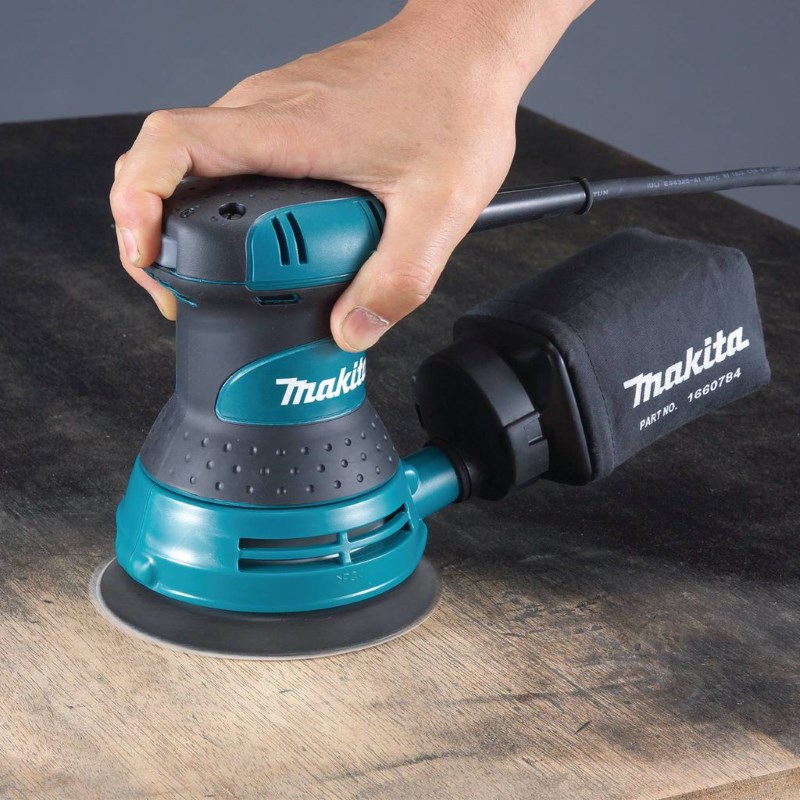

Экцентриковая шлифмашина

Устройство и принцип работы

Орбитальные шлифовальные машины состоят из 3 основных элементов:

  • двигатель: преобразует энергию в механическую работу, активируя основные шлифовальные элементы эксцентриковой шлифмашины;
  • рабочая подошва: осуществляет шлифование и полировку поверхности заготовки при помощи шлифовального круга;
  • пылесборник: собирает грязь и отходы, образовавшиеся во время процедуры обработки детали;
  • рукоятка: предназначена для фиксации инструмента и удержания его в руках человека во время шлифования изделия.

Некоторые модели орбитальных шлифовальных устройств в базовой комплектации располагают регулятором – приспособлением для настройки хода эксцентрика, размещенного рядом с пылесборником.

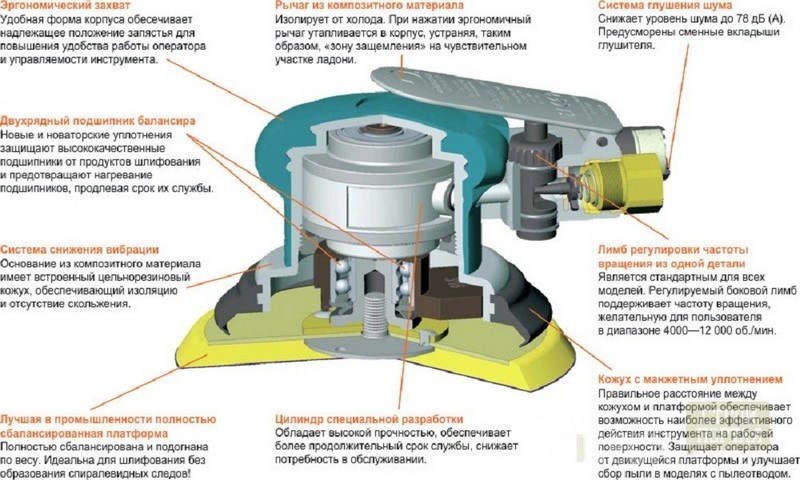

Устройство шлифмашины

При обработке поверхности изделия к рабочей подошве эксцентриковой шлифомашинки подсоединяется круг. Двигатель, используя питание от сети или аккумулятора, подает энергию к рабочей платформе, приводя в действие подошву, расположенную с маленьким смещением относительно центра,и рабочий круг. В большинстве устройств применяются электрические двигатели с щеточно-коллекторным узлом. Круг начинает вращение, совершая поступательные и возвратно-круговые движения. Посредством эксцентрика он совершает дополнительные колебания при вращении, производя полировку изделия. Темп движения круга составляет 20 000 оборотов в минуту, что позволяет шлифовать детали из пластмассы, древесины, металлов, природных камней и стекла.

На эффективность шлифовки и полировки влияет количество рукояток на инструменте. Для выполнения работ маленького объема понадобится эксцентриковая шлифмашина с 1 ручкой, удобно помещающейся в ладони человека. Она используется при обработке заготовок, в конструкции которой присутствуют труднодоступные элементы. Для увеличения комфорта во время шлифования используется стопор – прибор, фиксирующий орбитальную шлифмашину в автоматическом режиме.

Существуют следующие классификации эксцентриковых шлифмашин:

  • по материалу: шлифовальные машинки по дереву, металлу, стеклу, пластмассе или каменной поверхности;
  • тип питания: шлифмашины, работающие от розетки (электрической сети) или аккумулятора;
  • сфера применения: профессиональные и бытовые шлифмашины;
  • размер и способ работы: небольшие шлифмашины с возможностью регулирования количества оборотов и крупные пневматические устройства, функционирующие на силе сжатого воздуха.

Благодаря особому устройству конструкции, эксцентриковые шлифмашины быстро и эффективно сглаживают поверхность заготовок и устраняют дефекты, допущенные при конструировании изделий.

Применение

В производственных масштабах эксцентриковая машинка используется при починке автомобилей, кузовном ремонте и отделочных работах. Данное устройство способно обрабатывать заготовки из дерева, поэтому оно применяется при изготовлении мебели. Шлифмашина осуществляет полировку деталей, что позволяет использовать ее в работах по восстановлению лакокрасочного покрытия и устранению небольших царапин и вмятин на поверхности изделия. Чаще всего в промышленности применяется пневматическая шлифовальная машинка. Она проста в эксплуатации, имеет минимальное число динамических углов и не требует подзарядки от сети или аккумулятора, что позволяет сэкономить большое количество электроэнергии.

Устройство редуктора

В быту эксцентриковая шлифмашина используется при обработке больших поверхностей при проведении ремонтных работ. Во время применения данного устройства необходимо соблюдать следующие правила:

  • Перед приготовлением инструмента необходимо подобрать правильный вид шлифовальной машинки, зависящий от типа выполняемых работ.
  • При сборке основных элементов орбитальной шлифмашины важно, чтобы расположение отверстий на подошве инструмента совпадали с местоположением отверстий рабочего круга.
  • В течение процесса шлифования изделия необходимо регулировать темп работы рабочего круга, чтобы увеличить эффективность работы. Не рекомендуется настраивать больше 20 000 оборотов в минуту.
  • Во время полировочных работы нельзя давить на основные элементы эксцентриковой шлифмашины, что поможет продлить срок эксплуатации двигателя и избежать его поломки.
  • Шлифование детали необходимо выполнять поэтапно и с перерывами, чтобы комплектующие электрического мотора не перегрелись.
  • Чтобы снизить интенсивность вибрации, возникающей в результате вращения рабочего круга, нужно приложить ладонь на корпус шлифмашины, уменьшая амплитуду колебания.
  • Шлифование можно осуществлять только при помощи исправного инструмента. Перед использованием важно проверить состояние элементов шлифовальной машинки на предмет износа конструкции и недостатка смазочных материалов, что негативно влияет на производительность устройства.
  • При отсутствии пылесборника необходимо приобрести пылесос или иной прибор, собирающий грязь и производственные отходы в виде стружки;
  • После завершения шлифовальных работ нужно аккуратно снять инструмент с заготовки, чтобы не повредить ее поверхность.

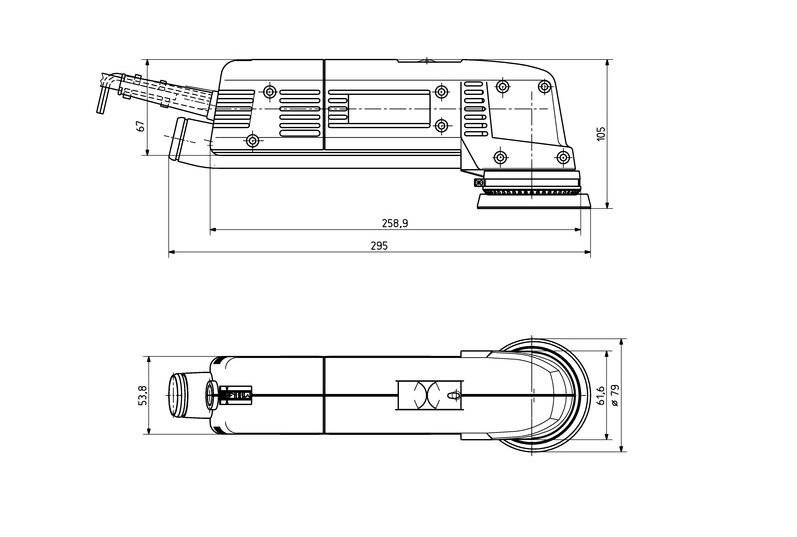

Чертеж шлифмашины

Применять эксцентриковую шлифмашинку не рекомендуется при обработке деталей небольшого размера, потому что она не способна шлифовать углы и неровные поверхности. В противном случае инструмент оставит царапины на обрабатываемой детали. Вместо орбитальной шлифмашины лучше использовать гравировальные устройства, имеющие соответствующие насадки для шлифования рельефных поверхностей.

Советы по выбору

Большинство неопытных людей не знают, как правильно выбрать эксцентриковую шлифовальную машинку. Эксперты рекомендуют обращать внимание на следующие характеристики:

  • Мощность: чем выше этот показатель, тем больше производительность и диапазон применения устройства. При недостатке мощности инструмент не сможет обрабатывать грубые поверхности деталей. Величина данной характеристики принимает значения в диапазоне от 165 до 950 Вт.
  • Вибрация: этот показатель оказывает влияние на точность шлифования и сложность балансировки устройства во время эксплуатации. Возникает в результате из-за неравномерного распределения массы по поверхности;
  • Частота вращения: от этого параметра зависит скорость движения рабочего диска и число производимых колебаний за 1 оборот. В базовой комплектации шлифмашинкичастота регулируется в зависимости от тонкости обрабатываемой поверхности.
  • Амплитуда движения: чем меньше этот показатель, тем быстрее производится шлифование. При обработке тонких деталей необходимо приобрести инструмент с амплитудой 2-3 мм. Для полировки больших деталей величина данной характеристики увеличивается до 4-7 мм. При большой амплитуде увеличивается интенсивность вибрации и снижается точность шлифовки.
  • Диаметр рабочей подошвы: от этого параметра напрямую зависит производительность эксцентриковой шлифомашины. Для работы подошвы с большим диаметром нужен мощный электрический мотор.
  • Вес: влияет на удобство шлифования. Легкие устройства комфортнее держать в руках при отсутствии опорной поверхности. Но тяжелые инструменты меньше подвержены воздействию вибрации.
  • Отвод пыли: если вовремя не очищать обрабатываемую поверхность орбитальной шлифомашины от пыли и грязи, то шлифовальные механизмы могут деформироваться, оставив царапины на поверхности заготовки.

В магазинах представлены эксцентриковые шлифмашины от следующих производителей:

  • Metabo: инструменты от этой компании отличаются высокими показателями мощности. Диск шлифовальной машинки совершает до 11 000 оборотов в минуту. Его амплитуда колебаний составляет 2,7 мм. Рабочий диаметра устройств Metabo составляет не более 125 мм. Средний вес шлифмашин составляет 1,4 кг. Питание электродвигателя осуществляется от сети. Для подсоединения к розетке в комплекте с инструментом прилагается шнур длиной 2,9 м.
  • Bosch: орбитальные шлифмашинки от этой фирмы располагают эргономичной поворотной рукояткой и вентилятором, охлаждающим конструкцию мотора. Инструменты от Bosch развивают от 7 000 оборотов в минуту. Средний вес устройств составляет 2 кг. Диаметр рабочего диска составляет 125 мм. Амплитуда движения подошвы равняется 5 мм.
  • Dewalt: эксцентриковые шлифмашины от этой корпорации обладают дисками с устойчивой стабилизацией и балансировкой, что препятствует распространению вибрации. Амплитуда колебаний рабочей подошвы составляет 2,4 мм. Максимальное количество оборотов диска в минуту – 12 000. Средний вес шлифовальных машин от Dewaltсоставляет 1,5 кг. Потребляемая мощность большинства моделей составляет 280 Вт.
  • Makita: устройства от этой компании располагают поворачивающимися рукоятками и корпусом с резиновыми элементами. Они оборудованы механизмами защиты от воздействия пыли и грязи, но не имеют функцию плавного пуска. Мощность шлифмашин Makita составляет 300 Вт. Рабочий диаметр диска равняется 125 мм. Средний вес конструкции составляет 1,4 кг.

При выборе эксцентриковой шлифовальной машины важно обращать внимание на цену инструмента. Средняя стоимость шлифовальных устройств колеблется в диапазоне от 6 800 до 10 000 руб.
