Технический прогресс не стоит на одном месте, устройства для облегчения труда человека набирают все большую популярность. Изделия, состоящие из множества соединений и элементов, могут ломаться ввиду наличия окружающих агрессоров. В некоторых случаях достаточно очистить крепления и платы от грязи, но подобраться к труднодоступным местам не представляется возможным действием. Для очистки все больше применяется ультразвуковая ванна.

Ультразвуковая ванна PS-40

Ультразвуковая ванна PS-40

Что такое ультразвуковая ванна?

Высокочастотные волны могут воздействовать на материалы в агрессивной среде. Принцип работы ультразвуковой ванны состоит в помещении деталей в специальную жидкость, затем воздействием волн происходит движение составляющих. Повышение давления приводит к процессу кавитации на молекулярном уровне, образовавшиеся пузырьки во время движения атомов взрываются. О том, как пользоваться ультразвуковой ванной, можно узнать из инструкции по эксплуатации изделия, к различным материалам применяется воздействия давления необходимыми пропорциями.

Ультразвуковая ванна состоит из чаши для жидкости, изготавливаемой из нержавеющих сплавов металла. Для домашнего использования или очистки небольших изделий применяется ванна объемом до литра. Промышленными производствами используется большие объемы чаш, которыми возможно очистить объемные предметы. Частота и диапазон ультразвуковых волн работает в режимах от 18 до 120 кГц, звуки на таких уровнях не слышны человеку. Воздействие ультразвуком происходит в различных сферах, от больниц до ювелирных мастерских, при наличии определенных навыков возможно сделать ультразвуковую ванну своими руками.

Типы загрязнений

Различная среда применения делает ультразвуковую ванну универсальным устройством. Основное применение механизм нашел автосервисами и производствами, где необходимо убрать следующие типы загрязнений:

  • твердотельные осадки, которые появляются процессом эксплуатации механизмов;
  • защитные покрытия пленка удаляются перед соединением посредством пайки или внутри изделий, препятствующих нормальной работе;
  • окисления и коррозийные отложения.

В ультразвуковой ванне, изготовленной своими руками, возможно промывать печатные платы и другие радиотехнические материалы. Перед применением достаточно погрузить деталь в жидкость, запустить процесс.

Особенности конструкции

За работу отвечает главная составляющая часть системы – излучатель. Его предназначение состоит преобразованием электрической энергии в механические колебания. Воздействие энергии происходит на деталь через стенку устройства, вследствие этого происходит процесс очистки. Ультразвуковая ванная включает генератор частот, устройство которого отвечает за формирование волн путем применения электрических колебаний.

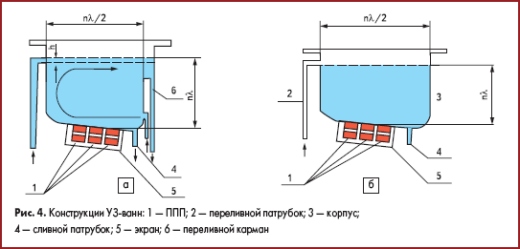

Конструкция УЗ ванны

Конструкция УЗ ванны

Качественная очистка деталей достигается воздействием волной при определенной температуре. Нагревательные элементы контролируют температуру жидкости, соответствием с заданными параметрами. Импульсная работа требует контроля процессов, происходящий при обработке деталей ультразвуком. Очистка деталей производится поэтапно:

  • очищенный раствор заливается в емкость;
  • опускается предмет, для лучшего воздействия используются подставки, чтобы деталь находилась посредине чаши;
  • после включения прибора образовываются пузыри на поверхности жидкости;
  • пузырьки воздействуют на деталь при труднодоступных местах, очищая грязь.

Обработка деталей происходит достаточно долго, в зависимости от количества загрязнений. Отложения большими количествами могут подвергаться обработке ультразвуком до 10 часов.

Преимущества применения

Приобретенное или изготовленное своими руками устройство имеет ряд преимуществ перед механическим воздействием на детали. Основные положительные стороны применения ультразвуковой ванной:

  • Отсутствие траты времени, исключается взаимодействие с деталью процессом очистки, необходим только промежуточный контроль.
  • Химическое вещество не вредит здоровью человека при соблюдении определенных условий. Достаточно надеть резиновые перчатки при контакте с обработанной деталью.
  • Механической очисткой невозможно быстро и эффективно избавится от налета и грязи в труднодоступных местах. Ультразвук поможет подобраться ко всем щелям и углам детали, не оставив грязи.
  • Воздействие на деталь ультразвуком сводит к нулю риск получения в результате испорченной детали. Механические повреждения исключаются, что нельзя сказать о механическом способе очистки.

Область применения ультразвуковой ванны широка, устройство реализуется на специальных порталах бытовой техники или специализированных торговых точках.

Как сделать ультразвуковую ванну своими руками

Перед сборкой ультразвуковой ванны своими руками необходимо разобраться, какие предложения имеются на рынке.

Существует несколько видов ванн, предлагаемых производителями:

  • Портативные устройства применяются домашним хозяйством, а также при обработке небольших изделий. Объем чаши варьируется от 1 до 2-х литров, стоит такое устройство от 5000 до 20000 рублей.
  • Промышленные модификации применяются крупными производствами, автосервисами, позволяют обработать большое количество изделий за один раз, цена может доходить до 50 тысяч рублей.

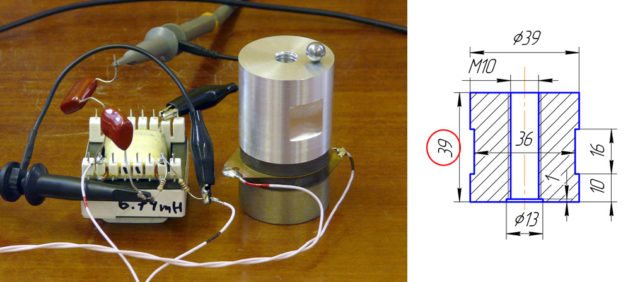

Генератор ультразвук своими руками

Генератор ультразвук своими руками

При определенных навыках, возможно изготовить ультразвуковую ванну своими руками. При наличии инструментов и доступа к аксессуарам, которые реализуются магазинами радиодеталей, можно сэкономить до 3 частей от стоимости нового устройства. Для самостоятельного изготовления понадобятся следующие элементы:

  • Емкость для погружения изделий, изготовленная из нержавеющей стали. Она должна устойчиво стоить на месте, иметь небольшой подъем для доступа к нижней части.
  • Трубка из стекла или пластмассы.
  • Насос для закачки жидкости, подойдет небольшой мощности, цена его не так высока.
  • Магнит формой круга, возможно демонтировать с неиспользуемых динамиков.
  • Катушка с ферритовым стержнем, суд из керамики или фарфора.
  • Импульсный трансформатор, реализуется точками продажи радиодеталей, цена начинается от 300 рублей.

Также для работы понадобится жидкость и питание от электросети 220 Вольт.

Сборка ультразвуковой ванны своими руками

После подготовки всех материалов, можно приступать к сборке ультразвуковой ванны своими руками. Первым шагом является намотка ферритовой проволоки на пластмассовую трубку, стержень может находится в свободной форме, стабильное крепление не потребуется. Магнит прикрепляется к концу стержня, результатом получается магнитно — фрикционный излучатель.

Следующий этап подразумевает сверление своими руками отверстий на дне емкости уз ванны. Сосуд прикрепляется к емкости из стали, рядом изготавливаются отверстия для подачи и слива жидкости. Нанос поможет быстрее производить операции подачи жидкости к ванне, для слива можно обойтись обычным шлангом, подведенным к ёмкости.

Трансформатор импульсного типа производит подачу тока повышенного напряжения, что повышает эффективность устройства. За неимением доступа к радиодеталям, можно извлечь трансформатор из непригодного телевизора или монитора телескопического образца. После сборки и подсоединения всех элементов ультразвукового трансформатора производится пробный запуск. В процессе работы важно соблюдать правила техники безопасности, не использовать устройство без жидкости, не трогать деталь во время обработки.

Какая жидкость применяется в ультразвуковой ванне

Жидкость для ультразвуковых ванн найти в продаже можно реже, чем само устройство. Для воздействия на очищаемые детали применяется два варианта растворов:

  1. Раствор поверхностно — активного вещества с водой, применяется для очистки драгоценных металлов.
  2. Раствор на спиртовой основе. Жидкость, которая используется при очистке монтажных плат и микросхем, отлично препятствует образованию коррозии на деталях последующим временем.

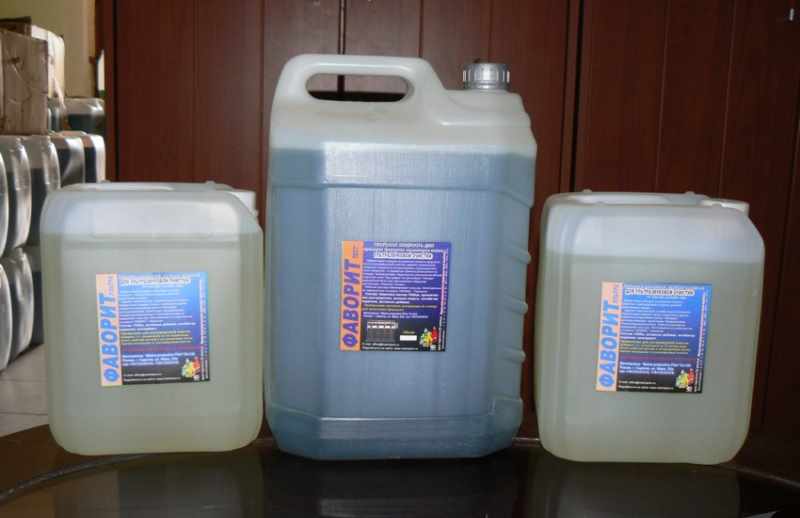

Кислотные очистители

Кислотные очистители

Существуют различные варианты растворов, которые применяются в домашних условиях. Некоторые владельцы ультразвуковых ванн применяют дизельное топливо или бензин, работа с такими элементами требует повышенной внимательности, т.к. они взрывоопасны. Самостоятельно возможно изготовить жидкость из основных компонентов порошка или моющего средства.

Правила эксплуатации ультразвуковых ванн

Работа с устройством не отличается его конструкцией или изготовителем. Изготовленная своими руками ванна, или приобретенная на рынке требует соблюдения некоторых правил техники безопасности. Также механизм может элементарно сломаться, если не следовать правилам:

  • Установка детали производится только надев резиновые перчатки, это обуславливается агрессивной средой жидкости, которая может привести к аллергии или другим повреждениям кожи.
  • Категорически исключается запуск пустого устройства. При работе с самодельными конструкциями, ферритовый стержень может разлететься на куски под воздействием высокочастотного электричества. В покупных устройствах устанавливается функция отключения при отсутствии жидкости.
  • Перед запуском важно провести осмотр корпуса устройства от признаков течи и других повреждений.

Важно следить за техническим состоянием электро цепи, не исключены короткие замыкания, перегрев трансформатора при длительной эксплуатации ультразвуковой ванночки. При работе с мелкими детали возможно сэкономить время на обработку и жидкость, достаточно поместить деталь в стакан с жидкостью, затем к устройству, наполненному обычной водой.

Область применения ультразвуковых ванн

На основании применения ультразвука очищаются многие детали. Доступность конструкции делает все более популярным использование ультразвуковые ванны в различных отраслях.

  1. Ювелиры используют ванну для очистки старых изделий от сажи и грязи. Труднодоступные места с легкостью очищаются путем применения специального раствора. Способ важен тем, что на деталях не остается следов механических воздействий, что особенно важно при работе с антикварными деталями.
  2. Оптические изделия, всевозможные линзы легко поддаются очистке ультразвуком.
  3. Электронной промышленностью используется при обработке старых монтажных плат, механическим воздействием невозможно очистить элементы радиотехники, существует вероятность повредить важные соединения.
  4. Химическая промышленность определила устройство как возможный механизм ускорения процессов путем кавитационных воздействий.
  5. Автомобильная промышленность и типографические станции применяют ультразвуковые машины для промывки механизмов и узлов.

Также устройство широко используется автосервисами при очистке карбюраторов, инжекторов, дроссельных заслонок. В некоторых сервисных центрах по ремонту мобильных устройств применяется ванна для очистки плат от наростов припоя с мелких деталей.

Правила выбора

Перед выбором ванны следует обратить внимание на множество параметров, основные из которых при неправильном выборе могут исключить выполнение работ. От размеров устройства напрямую зависит его цена, мощность. Некоторые модификации оснащены сенсорными панелями для облегченного управления. Очистка небольших предметов не требует увеличенного объема чаши, наоборот, повышенный объем требует большего расхода жидкости, которую невозможно использовать вторично.

Одним из важных критериев является наличие нагревательного элемента, который поддерживает температуру жидкости в определенных рамках. Подогрев производится для более быстрого процесса, экономии времени на очистку изделия. Таймер позволит задавать определенное время, оповещать при окончании работ.

Необходимо обратить внимание на наличие комплектом специальных зажимов и корзинок, которые облегчат погружение детали в емкость.

Ремонт ультразвуковой ванны

Вне зависимости от качества устройства, применение в агрессивной среде вызывает потребность к ремонту. Техническое обслуживание и ремонт ультразвуковой ванны доступно не каждым сервисом, ввиду отсутствия квалификации мастеров.

Самостоятельный ремонт механизма включает в себя предварительный визуальный осмотр. Поверхностный анализ начинается с проверки кабеля на наличие пробоев, отсутствие течи жидкости и громыханий внутри корпуса, после этого необходимо проверить:

  • электронную плату, прикреплённую в нижней части механизма;
  • элементы питания;
  • пьезоизлучатель;
  • сетевой выключатель или таймер.

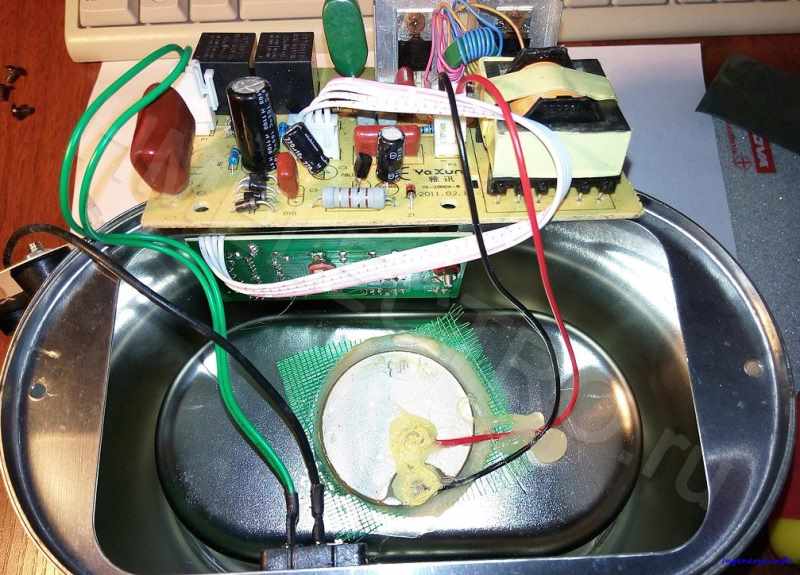

Диагностика УЗ ванны

Диагностика УЗ ванны

Диагностика определенного узла может быть выполнена самостоятельно, лучшим будет возможность установки вышедшего из строя элемента на другой аппарат. В некоторых инструкциях описано, как последовательно проводить техобслуживание, лучше для безопасной работы и быстрого эффекта следовать рекомендациям производителя.
