Твердостью называют способность материала сопротивляться проникновению в поверхностные слои. Существует несколько способов определения данного параметра, на основе которых созданы шкалы. Они отличаются направленностью на разные материалы и технологией измерения. Далее рассмотрена твердость по Шору.

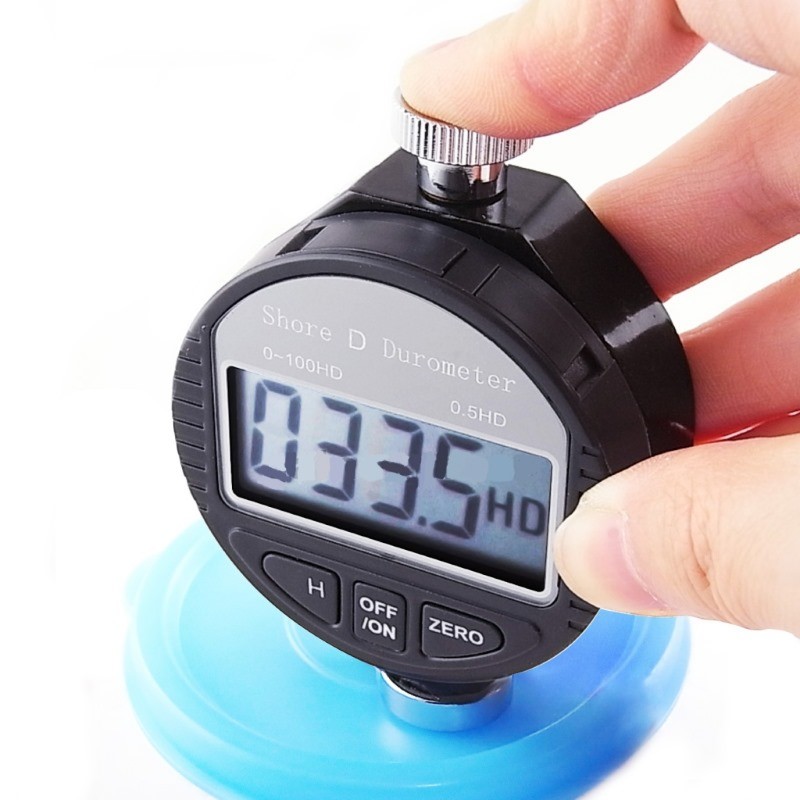

Твердость по Шору

Твердость по Шору

Принцип измерения

Рассматриваемый метод применяют для низкомодульных материалов, таких как полимеры, а именно каучуки, элистомеры, пластмассы, продукты их вулканизации. Он включает два способа: вдавливания и отскока.

Принцип первого способа Шора состоит в определении величины вдавливания в материал конкретного индентора. Твердость определяется упругостью и вязкоэластичными параметрами,  она обратно зависима от глубины вдавливания. К тому же результаты зависят от формы индентора и приложенной силы. Ввиду этого нет взаимосвязи данных, полученных с применением при измерениях различных приборов и даже устройств с разными параметрами. К тому же твердость, измеряемая рассматриваемым методом Шора, не связана с каким-либо параметром исследуемого материала, поскольку он является эмпирическим.

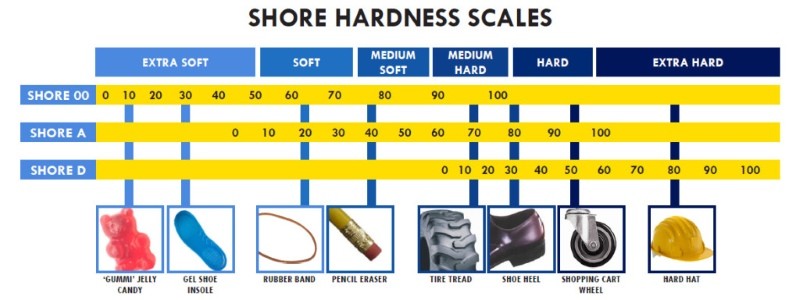

Шкала твердости по Шору

Шкала твердости по Шору

Рассматриваемая технология весьма распространена. Этому способствуют ее следующие достоинства:

  • Она проста, в том числе благодаря конструкции прибора.
  • Такой метод определения твердости обеспечивает быстроту измерений.
  • Подходит для различных поверхностей, в том числе криволинейных, значительных радиусов, крупногабаритных предметов, готовых деталей. При этом технология характеризуется невысокой точностью вследствие значительного разброса значений.

Полученные результаты представлены числовым значением с буквой, соответствующей шкале.

Способ отскока состоит в определении твердости по величине отскока вертикально падающего бойка с заданной высоты после удара об исследуемую поверхность.

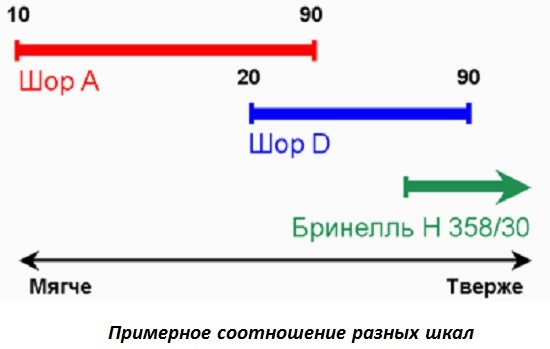

Примерное соотношение разных шкал

Примерное соотношение разных шкал

Для выражения твердости применяются условные единицы измерения. В основном данную технологию Шора применяют для твердых материалов.

К тому же, рассматриваемый метод Шора распространен в промышленности ввиду быстроты и простоты выполнения измерений. Тем его применяют, в основном, для контроля температурной обработки. Подходит для определения твердости крупных предметов, криволинейных поверхностей, готовых деталей. При этом, как и первый метод Шора, характеризуется низкой точностью ввиду того, что величина отскока бойка определяется, помимо твердости, многими прочими параметрами, а именно шероховатостью поверхности, структурой, толщиной и др.

Таким образом, несмотря на различные технологии осуществления, методы Шора близки по качествам: благодаря простоте они обеспечивают большую оперативность измерений, но с низкой точностью.

Проблема рассматриваемой технологии состоит в том, что твердость по Шору невозможно точно перевести в прочие величины твердости и прочности при растяжении. Это объясняется оторванностью твердости Шора от фундаментальных характеристик из-за эмпиричного характера метода.

Данная технология имеет преимущественно практическую направленность ввиду того, что определяемый ею показатель влияет на эксплуатационные характеристики. Например, таким методом измеряют твердость резины автомобильных шин.

Приборы

Оборудование для определения твердости по Шору было создано изобретателем самого метода. В зависимости от способа, используется дюрометр либо склероскоп.

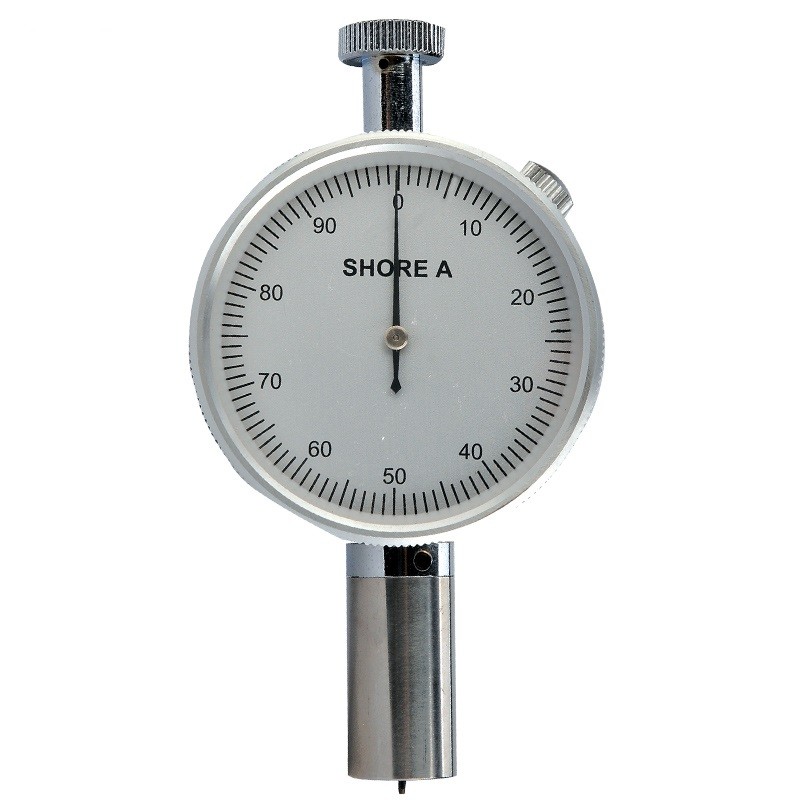

Дюрометр Шора

Дюрометр Шора

Прибор, называемый дюрометром, применяют для определения твердости Шора вдавливанием. Данные устройства представлены несколькими типами. Приборы классов D и A включают следующие детали:

  • Опорную поверхность. Площадь ее составляет от 100 мм2. Имеет отверстие 2,5 — 3,5 мм диаметром в 6 или более мм от края.
  • Индентор. Представлен стержнем 1,1 — 1,4 мм диаметром из закаленной стали.
  • Индикаторное устройство. Демонстрирует выход за опорную поверхность кончика индентора, выражая в условных единицах его величину.
  • Калиброванную пружину. Служит для приложения усилия к индентору.

В качестве дополнительного оборудования, дюрометры оснащают приспособлением для фиксации груза. Оно центрировано по оси индентора и позволяет создавать определенное прижимное усилие.

Что касается типов дюрометров, их дифференцируют на основе шкал, применяемых для разных материалов. Всего существует 12 шкал. Наиболее распространены среди них варианты типов D и A. Тип A отличается направленностью на более мягкие материалы. Приборы данного типа характеризуются, следовательно, меньшим прижимным усилием и большей точностью измерений. Нужно отметить, что сила, создаваемая дюрометром, рассчитывается по специальным формулам.

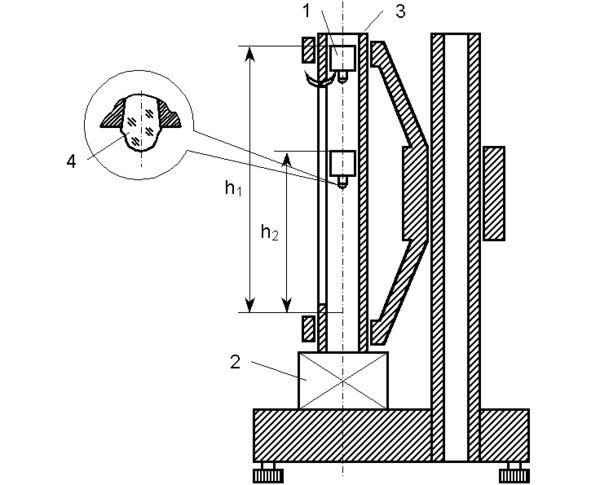

Схема склероскопа Шора

Схема склероскопа Шора

Склероскопы представлены приборами, оснащенными сферическим бойком. Их также дифференцируют на несколько типов на основе шкал. Наиболее распространены C и D. Так, устройство типа C имеет установленную на штативе с предметным столиком полую трубку с окном. На последнее нанесена шкала. Внутри трубки находится боек 2,5 г массой и 1,25 мм радиусом, удерживаемый фиксирующе-спусковым устройством, установленным сверху трубки. Высоту отскока фиксируют визуально. Устройства типа D имеют более тяжелый боек (36 г) и электронное или механическое устройство регистрации величины отскока. Боек обычно бывает с алмазным наконечником, хотя для исследования мягких материалов применяют варианты со стальным тупым наконечником.

Отдельно следует отметить, что ввиду наличия нескольких шкал для каждого из приборов для определения твердости Шора, создана таблица перевода из одной в другую.

Осуществление измерений

Измерение твердости способом вдавливания выполняют на горизонтальной твердой поверхности. Дюрометр располагают вертикально. Опорную поверхность прибора быстро прижимают к исследуемому предмету и оказывают на него давление. Спустя 15 секунд снимают показания. Далее выполняют вычисление среднего для пяти замеров в различных точках поверхности на взаимном удалении от 6 мм. В случае мгновенного замера показания снимают через секунду после оказания давления. При этом учитывают максимальный результат.

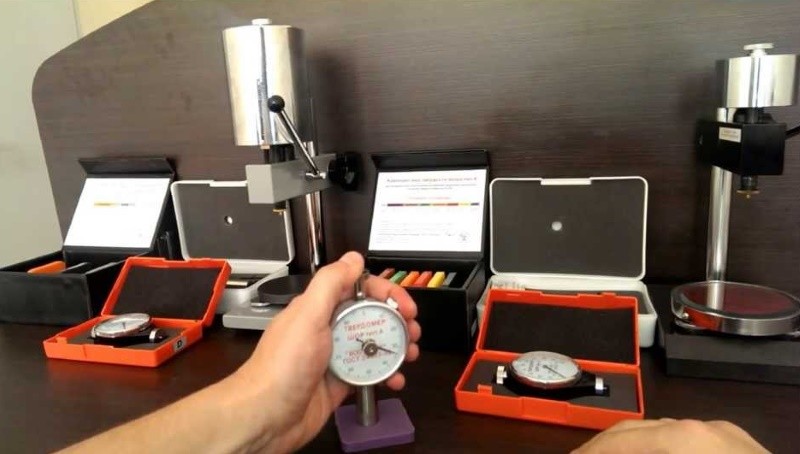

Проведение измерений методом Шора

Проведение измерений методом Шора

В случае получения на дюрометре типа D результатов менее 20, следует использовать прибор типа A, и наоборот, если дюрометр класса A дает значения более 90, переходят на устройство типа D.

Для повышения точности опорную поверхность прижимают к предмету с применением штатива и груза.

Для выполнения корректных измерений необходимо соблюдение следующих требований:

  1. Необходимо, чтобы толщина исследуемого предмета составляла от 6 мм. Для достижения данного значения допустимо совмещение нескольких слоев, однако вследствие недостаточно плотного их прилегания возможно отклонение результатов в сравнении с аналогичными цельными предметами.
  2. Измеряемые предметы должны иметь размеры, достаточные для осуществления измерений на расстоянии от 12 мм от краев поверхности.
  3. Исследуемая поверхность в радиусе хотя бы 6 мм от кончика индентора должна быть ровной. При наличии перепадов, шероховатостей, неровностей происходит существенное отклонение результатов.
  4. Материалы кондиционируют.
  5. Необходимо учитывать условия среды и исключить те из них, что влияют на параметры материала.

При исследовании методом отскока склероскоп устанавливают вертикально по отвесу или уровню. Измеряемый предмет фиксируют на его столике, зажимается. Цилиндрические детали размещают в специальной подставке, а крупные предметы исследуют съемной частью прибора. В данном случае также проводят пять измерений твердости и результатом считают их среднее значение. При этом удары выполняют с частотой до 5 в 10 секунд, а точки располагают в 2 мм или более друг от друга и от краев.

Таким образом, технология определения твердости методом Шора включает простые, но неточные методы, наиболее применимые для быстрых измерений.
