Создание любого современного технического устройства невозможно без предварительной подготовки набора необходимой сборочной документации. Конструкторская документация может оформляться с применением современных средств компьютерных технологий или изготавливаться вручную. Набор документации включает: сборочный чертёж со спецификацией, пояснительную записку, дополнительную документацию. Полнота представленных материалов должна обеспечивать правильный порядок монтажа, высокую производительность и скорость на производстве. По внешнему виду спецификация выполнена в виде таблицы. В её ячейках располагаются разделы. Их названия установлены перечнем стандартов. В каждом разделе указаны характеристики отдельных элементов будущего агрегата.

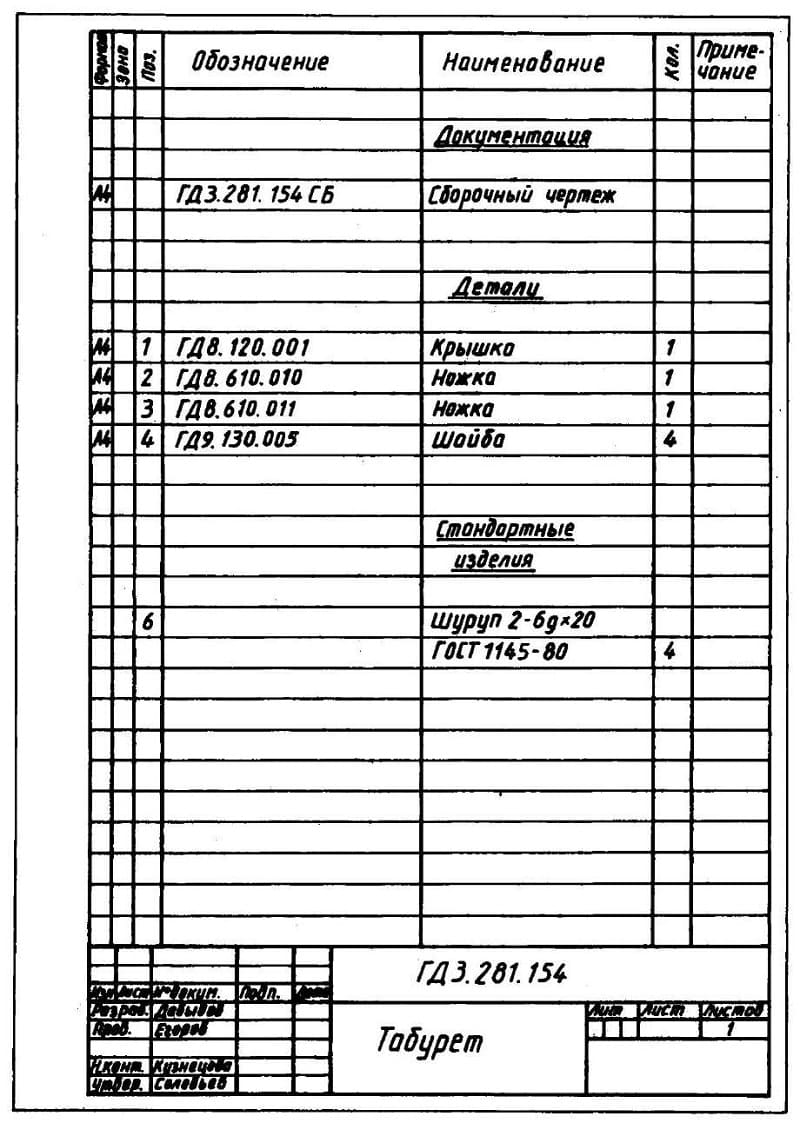

Спецификация сборочного чертежа

Общие сведения о спецификации

Этот документ является неотъемлемой частью сборочного чертежа. Он располагается в правом нижнем углу листа. Такое совмещение спецификации со сборочным чертежом возможно, когда её размеры не влияют на качество восприятия графического изображения. Опытные конструкторы составляют её до нанесения на чертеже структурного изображения. В случае нехватки места на одном листе допускается исполнение на нескольких отдельных листах стандартного формата А4. На всех листах записи должны быть выполнены с соблюдением установленных требований. Отдельные надписи и обозначения переносятся с чертежей уже разработанных деталей. Другие с готовых изделий или конструкций.

Количество разделов и их наименования могут изменяться и дополняться. Это зависит от технологической особенности изделия. Перечень используемых терминов вводится в графе «Наименование». Обязательным атрибутом текста является подчёркивание.

Порядок и правила заполнения спецификации установлены Единой Системой Конструкторской Документации (ЕСКД). В каждом разделе спецификации оставляют свободные строки. Они могут потребоваться в дальнейшем для внесения изменений и уточнений. В свободных строчках резервируют место для последующего внесения номеров деталей, которые могут понадобиться при сборочном процессе.

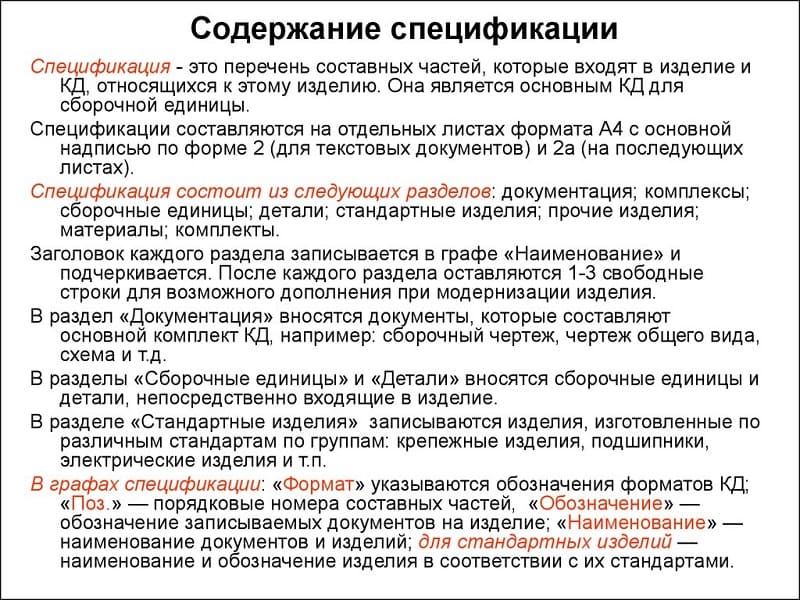

Содержание спецификации

С учётом всех требований разрабатывается бланк будущего документа. Форма бланка утверждена ГОСТ.

Разделы спецификации

На первом этапе разработки спецификации вычисляют количество необходимых строк для каждого раздела. Если на одном листе конструкторской документации места недостаточно создают необходимое количество листов. Их численность определяется количеством элементов, входящих в конструкцию готового агрегата. Последовательность записи разделов определяется государственным стандартом 2.102-68. Их заполнение производится с учётом конструктивных и технологических особенностей изготовленных и готовых элементов будущего агрегата. Все разделы расположены в соответствующих ячейках таблицы.

Скачать ГОСТ 2.102-68

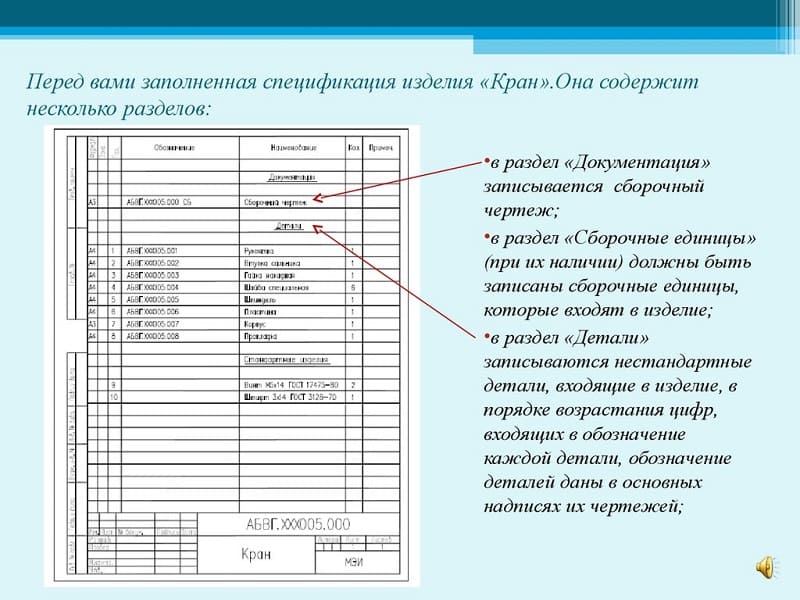

Каждую единицу, применяемую при сборке, записывают в раздел «Сборочные единицы». Их пронумеровывают на основании утверждённой системы классификации. Готовые элементы заносят в раздел «Детали».

Готовые конструкции, состоящие из набора отдельных элементов, отмечают в разделе, «Комплексы». Они будут применяться во время сборки. Каждой детали или комплексу присваивается порядковый номер. Поэтому записи в ячейках производятся по возрастанию цифр, согласно классификатору. Например, если в агрегате используется шестерня, имеющая номер по классификатору 303712, а электродвигатель обозначен набором цифр 521721, то первой будет обозначена шестерёнка. В аналогичной последовательности располагают элементы и в других разделах. В некоторых случаях готовые детали, имеют одинаковые номера. В этом случае производить запись на основании порядкового номера.

Данные об изделиях, деталях, конструктивных элементах, изготовленных другими предприятиями, записываются по их названиям. Сначала вносят записи, обозначенные кириллицей, а затем латиницей.

Некоторые элементы или целые агрегаты, выполненные не по государственным стандартам, располагаются в разделе «Прочие изделия». Для удобства восприятия и быстроты поиска их объединяют в однотипные группы.

Расходные материалы, обязательные к применению, размещают в специальном разделе под названием «Материалы». Такими элементами являются: металлические заготовки, продукция кабельных и химических предприятий и так далее.

Скачать спецификацию сборочного чертежа

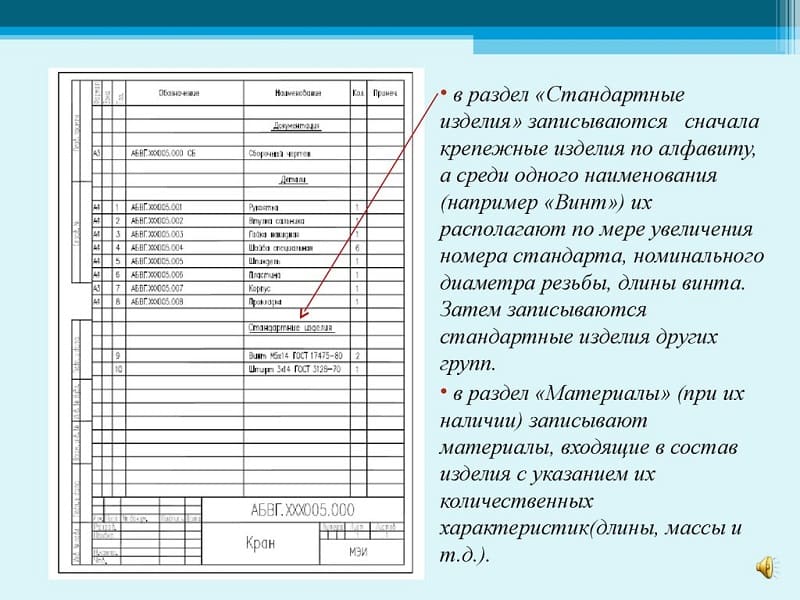

Спецификация к сборочному чертежу обязана отражать полный перечень необходимых элементов. В ней указаны стандартизованные названия. Они не должны допускать неопределенной трактовки в названиях или непонятной классификации. Применяемые изделия, изготовленные по утверждённым стандартам (международным, общегосударственным, региональным или отраслевым) располагаются в разделе «Стандартные изделия». В нём указывают номер стандарта и год его принятия. К таким изделиям относятся метизы, электротехнические изделия, подшипники, элементы металлоконструкций и так далее. Последовательность записи определяется согласно иерархии стандарта. Сначала международные, затем общероссийские и так далее.

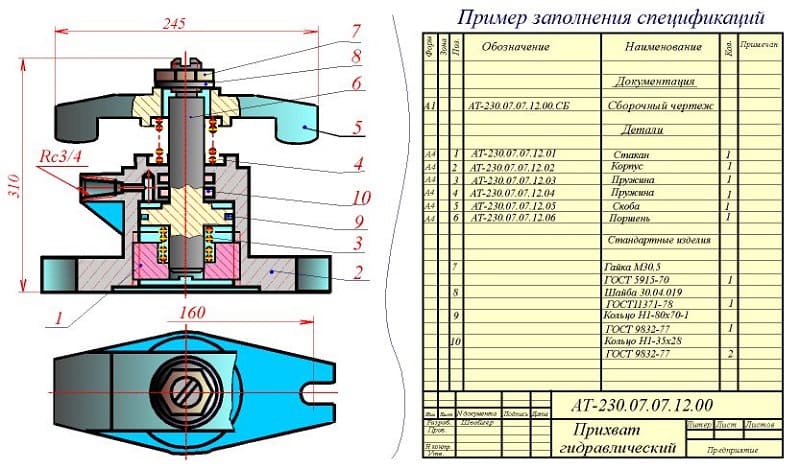

Пример заполнения спецификаций

При широкой номенклатуре деталей, заданных большим количеством стандартов, их объединяют в отдельные группы. Основным признаком является функциональное назначение. Если несколько деталей имеют близкое назначение, их разделяют на подгруппы по наиболее схожему вторичному признаку. Первыми в этот раздел записывают крепежные детали. Их располагаю по алфавиту. Место положения записи зависит от обозначения, принятого в соответствующем стандарте. В рамках одной группы запись производиться по возрастанию основных параметров или геометрических размеров.

На листах сборочного чертежа указывают размеры, разрешённые допуски. Они выполняются строго по установленным правилам с соблюдением системы обозначения. Все размеры указаны в миллиметрах. Обязательным считается размещение параметров посадки для цилиндрических деталей. Они необходимы для правильной стыковки деталей имеющих внутренний и внешний диаметры.

В спецификации указывают следующие виды размеров:

  • габаритные (указывающие все размеры детали);
  • установочные (необходимы при установке детали на подготовленное место);
  • присоединительные (определяют допустимые параметры стыковочных соединений).

Правила нанесения символов изложены в единой системе сборочной конструкторской документации и утверждены стандартами. Общее количество сборочных чертежей определяется сложностью агрегата и степенью проработки, достаточной для правильного соблюдения сборочных операций.

Особенности заполнения полей

Каждое поле спецификации должно заполняться по установленному порядку. Последовательность заполнения каждой графы выполняется на основании следующих правил:

  • Порядок записи всего документа приведен в графе «Формат». В нём отображаются его атрибуты, определяющие форматирование текста. Если требуется использовать в одном документе различные форматы, его отмечают специальным символом «Звёздочкой». Эту особенность отмечают в примечании. Последовательность перечисления форматов определяется порядком их возрастания. Если у разрабатываемых или готовых деталей чертежи отсутствуют или выполнены не качественно, в примечании записывается аббревиатура БЧ.
  • Чертёж может выполняться на нескольких листах. Номер каждого из них записывается в раздел с названием «Зона».
  • Порядковый номер применяемого элемента сборной конструкции указывают в графе «Позиция».
  • Каждый идентификатор документов, агрегатов записывают в графу «Обозначение». Правила записи установлены стандартом под номером 2.201-80.
  • Стандартизованные обозначения отмечается в графе с названием «Наименование». Там размещают обозначения сборочных единиц.
  • Название каждого используемого листа помещается в раздел «Документация». В качестве названия применяют следующие записи: общий вид, сборочный или габаритный чертёж, дополнительные описания и изображения.

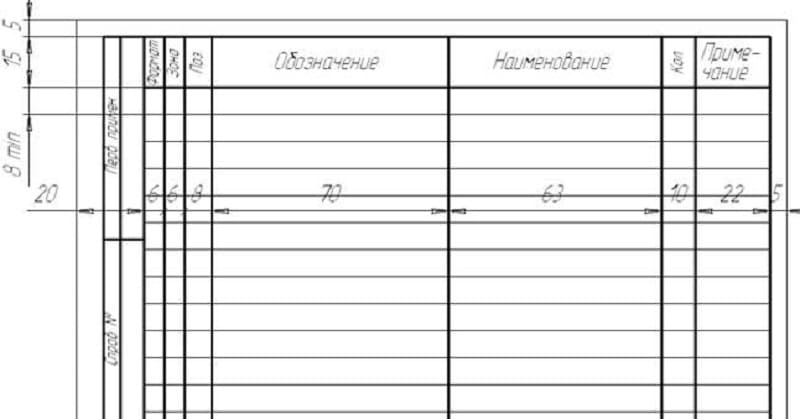

Нанесение позиций спецификации

Для правильного оформления спецификации к сборочному чертежу разработана специальная форма. Этот шаблон может заполняться с помощью специальных компьютерных программ или вручную.

Опытные конструкторы резервируют свободные строки в каждом из выбранных разделов. Они пригодятся в дальнейшем при внесении дополнений и уточнений. Правильно заполнять спецификацию сборочного чертежа обязан уметь каждый грамотный инженер-конструктор. От этого зависит правильность и качество собранной детали его долговечность и надёжность работы в процессе эксплуатации.

Скачать ГОСТ 2.201-80

Создание спецификации в ручном режиме

Для безошибочного составления спецификации вручную придерживаются установленного порядка действий:

  1. Перед началом заполнения ячеек таблицы составляют название будущей спецификации. Оно должно носить описательный характер и обладать формулировками, точно отражающими специфику разрабатываемого агрегата. В нём указывают порядковый номер или другой стандартизованный идентификатор.
  2. Целесообразно на первом листе спецификации сборочного чертежа указать символ обозначающий фирму производителя. Это может быть логотип или торговая марка. Она позволит устанавливать принадлежность организации и защищать авторские права на изделие и конструкторскую документацию, включая спецификацию.
  3. Опытные конструкторы, чтобы избежать ошибок при составлении спецификации, советуют составлять подробное содержание документа. Это может быть полезно, если документ будет достаточно объёмным.
  4. Необходимо назначить ответственное лицо и поместить его Фамилию и инициалы в соответствующей графе. Исполнитель должен владеть правилами заполнения граф и обладать навыками написания подобных текстов с использованием перьев и рейсфедеров
  5. Отдельно следует отметить все применяемые аббревиатуры, пояснения и уточнения. Особое внимание следует уделить применяемым физическим, электрическим и механическим обозначениям и единицам измерения.
  6. Следует подробно описать требования, которые предъявляются к эксплуатационному тестированию. Такие требования могут быть целевые или допустимые.
  7. Все внесения изменений должны быть отмечены строго в соответствие с установленными стандартами. Они должны пояснять необходимость и последовательность утверждённых доработок.
  8. Целесообразно сохранять пояснительные тексты или и ссылки на источники. Они помогут устранить возникшие неточности или неоднозначности в понимании элементов спецификации.
  9. Следует указать перечень лиц, дающих разрешение на использование спецификации. В приложении необходимо указать дополнительные детали. Они уточняют порядок изготовления разрабатываемого агрегата.

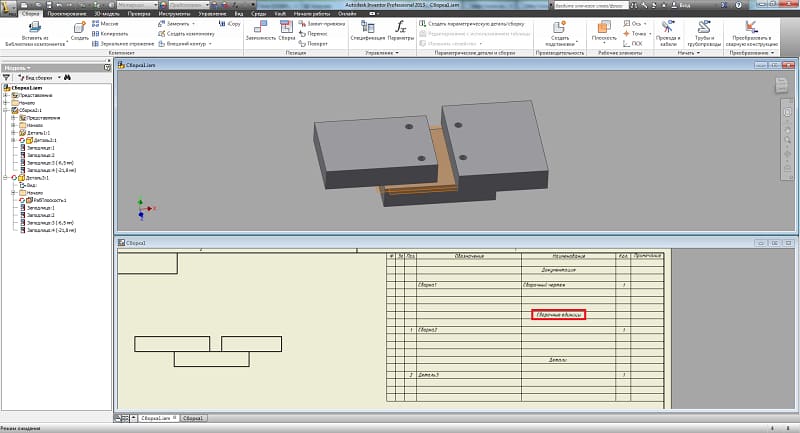

Создание спецификации в специальном ПО

Все заполняемые поля и графы должны выполняться в соответствии с государственным стандартом 2.108-68.

Скачать ГОСТ 2.108-68

Строгое соблюдение норм и правил сборочного чертежа позволит избежать ошибок при подготовке конструкторской документации и избавит от череды последующих согласований и уточнений. Для подготовки спецификации к сборочному чертежу можно использовать существующий пример, который позволит сократить время на её разработку и оформление.
