Сращивание проводов между собой, на самом деле это ответственное дело. От этого зависит работоспособность электрического узла или агрегата, уровень сопротивления в сети. Некачественно собранная проводка может привести к нагреву в зоне контакта, а это может создать пожароопасную ситуацию.

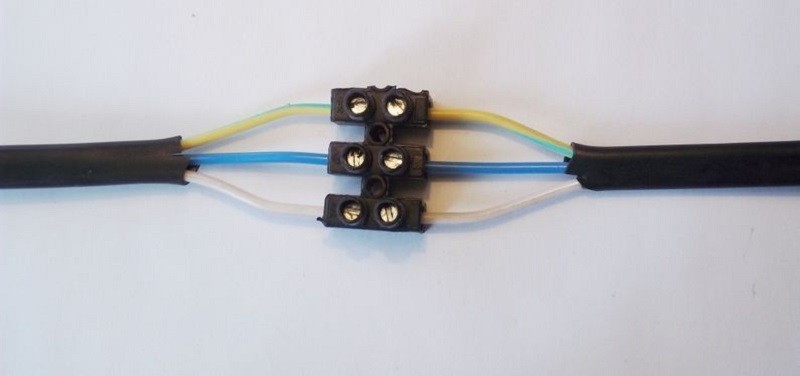

Соединение проводов клеммниками

Соединение проводов клеммниками

Существующие способы соединения проводников

Кабеля, составляющие основу любой электрической схемы можно соединять между собой разными методами. Ниже приведены наиболее часто применяемые виды соединения кабелей.

  • Сварка — этот метод характеризуется как наиболее надежный. Но, для его реализации необходим сварочный аппарат и определенные навыки в работе с ним.
  • Клеммники (клеммные колодки) — это деталь, выполненная из полимера, но армирована металлическим узлом, в котором и происходит сращивание проводов.
  • Пайка, пригодна для соединения множества типов проводов, которые могут работать как в сетях с большим напряжением, так и в слаботочных (сигнализация, ЛВС и пр.).
  • Опрессовка с применением гильз обеспечивает надежное сращивание, но для ее использования необходимы специализированные устройства.
  • Применение пружинных зажимов типа WAGO, позволяет выполнить сращивание на очень короткое время. При соблюдении всех правил эксплуатации такой зажим будет гарантированно качественным и может работать длительное время.
  • Болтовое сращивание самое простое в исполнении, его применяют при переходе с одного типа кабеля на другой, например, с медного на алюминиевый и наоборот.

При выборе типа сращивания проводов надо учитывать множество факторов.

  • Во-первых, это материал, из которого выполнен проводник.
  • Во-вторых, размер и форма сечения.
  • В-третьих, тип изоляции.
  • В-четвёртых, условия работы.

Рассмотрим особенности применения названных соединений.

Сварка

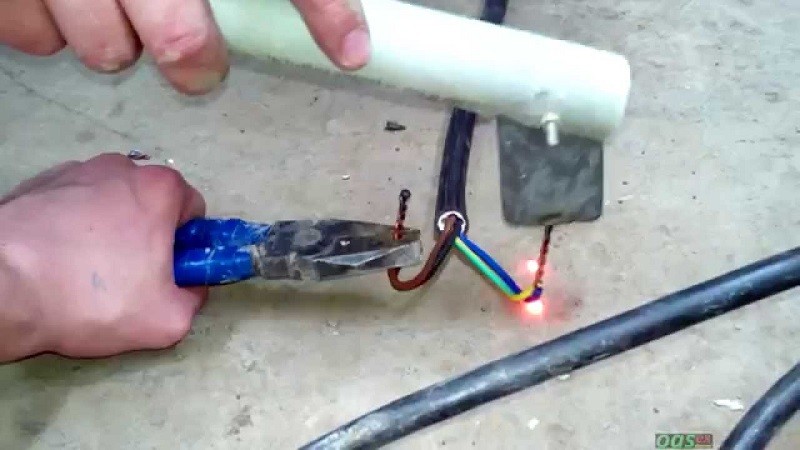

Соединение проводов сваркой

Соединение проводов сваркой

Для выполнения такого вида соединения необходимо кабеля скрутить между собой, а их концы надо сварить. Результатом правильно выполненной сварки станет шарик из металла. Он и обеспечивает надежное и постоянное сращивание. При этом оно надежно не только в плане электрических характеристик, но и в прочностном тоже. Металл сваренных проводов после сварочной операции представляет собой монолит. При выполнении сварки существует одна тонкость — важно нагреть кабеля таким образом, чтобы не пострадала от высокой температуры изоляция.

У сварного соединения есть один существенный минус — такое сращивание не подлежит разбору. И при необходимости придется просто отсекать сварку и выполнять сборку проводов по новой. Кроме того, для выполнения такой работы у монтажника должен быть под руками сварочный аппарат и электроды. Кроме этого, при выполнении сварки необходимо принимать определенные меры защиты окружающих предметов. Другими словами, сварка проводом связана с некоторыми ограничениями. Поэтому этот способ применяют в исключительных случаях.

Опрессовка

Соединение проводов опрессовкой

Соединение проводов опрессовкой

Для соединения проводов, таким образом, потребуется гильза, выполненная из алюминия или меди. Ее выбирают в зависимости от марки соединяемых проводов и толщины пучка. Кабеля, очищенные от изоляции и зачищенные до блеска вставляются в гильзу, которая затем обжимается специальными клещами. Предприятия-производители выпускают гильзы с разными характеристиками. Кстати, клещей для обжимки гильз тоже выпускают несколько типоразмеров.

Укладка и обжимка проводов выполняется по определенным требованиям. То есть оголенный провод должен соответствовать определенным размерам. Такой способ соединения проводов применяют профессиональные электрики, но в последнее время они все чаще применяют для соединения проводов пружинные замки.

Клеммники или клеммные колодки

Клеммы различных видов

Клеммы различных видов

Такой способ соединения проводов не отличается сложностью, их стыковку осуществляют через колодки, выполненные из полимеров, например, полиэтилена высокого давления. Для закрепления конца кабеля применяют резьбовое сращивание. В одной колодке, может, «связано» несколько пар проводов от 1 (пары) до нескольких десятков. Производители выпускают колодки, в которых можно фиксировать кабеля разного диаметра. Но есть небольшое ограничения по их применению, они могут быть использованы только в помещениях с обычной влажностью.

Другой, не менее важный недостаток – это ослабление резьбы. Дело в том, что по прошествии некоторого времени, резьбовое сращивание ослабевает. Особенно это касается колодок, в которых закреплены кабеля, выполненные из алюминия. Ослабление может привести к потере контакта и поэтому при обслуживании электрической аппаратуры с таким способом соединения проводов их постоянно приходится подтягивать.

С другой стороны, наличие клеммника позволяет обеспечить довольно высокую скорость сборки устройства. Для работы с нет необходимости в наличии каких-то специальных навыков, достаточно уметь обращаться с отверткой.

Другое немаловажное достоинство такого метода это возможность сборки в единую сеть проводов выполненных из разных материалов, например, меди и алюминия.

При таком способе между проводами нет непосредственного контакта и поэтому нет риска нагревания проводов и пр.

Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков,

Пайка

Этот процесс проходит в несколько этапов. На первом необходимо зачистить концы проводов от изоляции. Кроме, нее с поверхности кабеля необходимо с поверхности кабеля удалить окисел. Это можно выполнить с помощью малоабразивной шкурки. После этого, кабеля прогревают до определенной температуры и окунаются в канифоль. Она должна полностью покрыть места, подготовленные для пайки. После этого кабеля скручивают друг с другом для повышения надежности соединения место скрутки можно обжать плоскогубцами. Кстати, вместо лужения допустимо использовать паяльный флюс. Его можно будет использовать уже после скрутки.

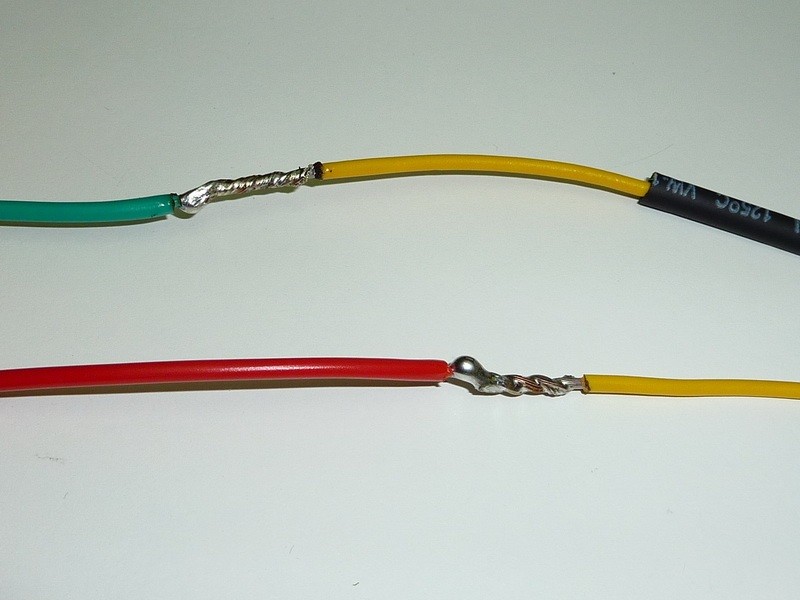

Спаянные провода

Спаянные провода

После этого собственно можно спаивать кабеля. Их разогревают до такого состояния, пока канифоль не закипит. На жало паяльника захватывают некоторое количество припоя и наносят на скрутку. В нагретом состоянии припой заполняет пустоты между скрученными проводами. Таким образом, создается надежно электрическое сращивание.

После того как место пайки остынет с его поверхности необходимо удалить остатки флюса, промыть его и затем закрыть изолирующим материалом.

Для слаботочных систем (сигнализация, ЛВС и пр.) пайку можно считать оптимальным решением для соединения их узлов и систем. Но для выполнения разводки в домашних или производственных условия применение пайки нежелательно. Все дело в том, что припой обладает невысокой температурой плавления. Если через такое сращивание будут проходить большие токи, то припой вследствие перегрева будет испаряться. То есть с течением определенного времени контакт придет в негодность, и раз от раза будет разогреваться сильнее и сильнее. Такая ситуация может привести к возгоранию.

Еще один недостаток пайки – это низкая прочность соединения. Дело в припое. Большая часть этого материала изготовлена на основании олова или свинца. Оба эти материала не отличаются высокими прочностными параметрами. То есть, может сложиться такая ситуация когда проводники, особенно если они изготовлены из жесткого материала просто будут вываливаться из паяного узла, например, при попытке упаковать его в короб.

То есть использование пайки при выполнении электромонтажных работ в доме или производственном помещении не самое лучшее решение.

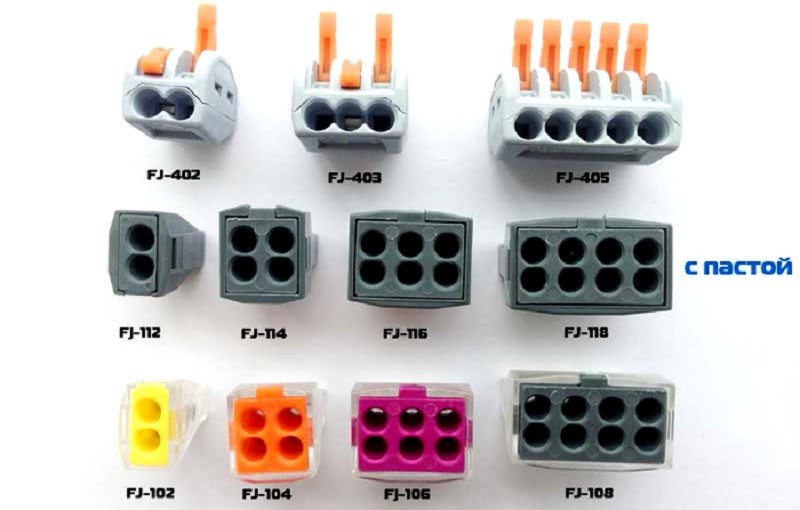

Пружинные зажимы

Множество споров вызывает такой метод, как сращивание проводов с помощью пружинных зажимов. На практике чаще всего применяют два типа зажимов WAGO и колпачки СИЗ. Эти два устройства имеют один общий элемент – сильную пружину, которая создает надежный контакт с проводом.

Пружинные зажимы

Пружинные зажимы

Именно эта пружина и вызывает споры. Критики этой системы утверждают, что со временем пружина ослабевает, и качество контакта снизиться. Такое снижение будет приводить к нагреву пружины и ее большему ослаблению. То есть существует вероятность того, что через некоторое время температура нагрева достигнет такого уровня, при котором пластиковый корпус начнет деформироваться, ну а к чему это может привести неизвестно.

Сторонники такого способа соединения утверждают, что если сращивание выполнено в полном соответствии с требованиями изготовителя, проблем с соединением быть не может.

На самом деле, на рынке электротехнической арматуры существует множество контрафакта, который, ни в какой мере не отвечает требованиям, предъявляемым к продукции такого рода. Лицензированная продукция работает в электрическом оборудовании годами и не вызывает при этом никаких нареканий.

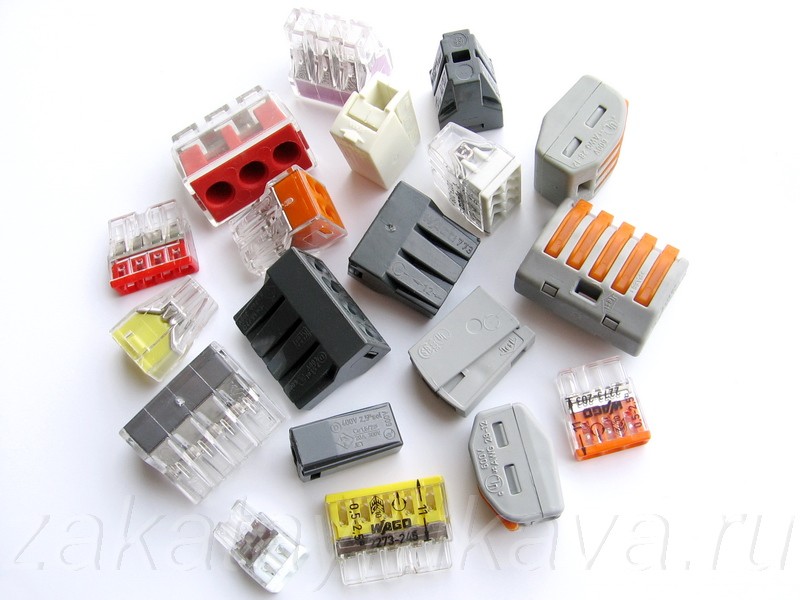

Зажимы WAGO

Они вышли на отечественный рынок не так давно и уже произвели определенный фурор. С их использованием соединения выполняют довольно быстро, при этом сращивание такого класса отличается высокой надежностью. Особенно если оно в полной мере отвечает требованиям производителя.

Зажимы WAGO

Зажимы WAGO

Это изделие возможно использовать для соединения проводов, причем не так и важно, состоит он из одной жилы или нескольких. Но сечение не должно быть меньше 0,5 мм2 и больше 4 мм2. Для соединения проводов с большим сечением применяют модификации этого разъема.

Снятие изоляционного слоя с проводов

Перед тем как выполнить сращивание проводов необходимо удалить с их поверхности изоляцию. Но перед тем как приступить к этой, на первый взгляд, простой процедуре, надо понять, а какую роль она играет в конструкции кабеля.

Предназначение изоляции

Этот слой предотвращает замыкание, которое может произойти между проводами. Кроме того, ее наличие предохраняет человека от поражения электрическим током.

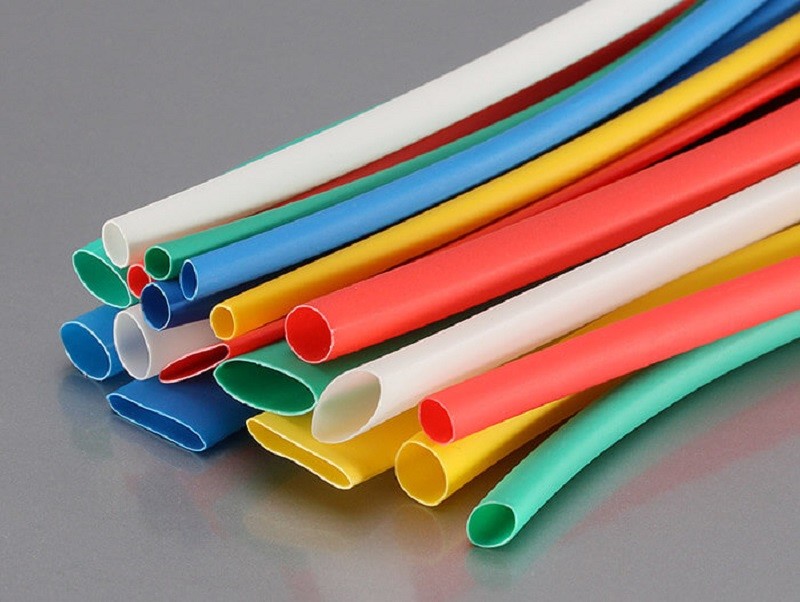

Изоляция

Изоляция

Изоляцию применяют на проводах можно разделить на одно- и многослойную. Для многослойной применяют разные материалы – бумагу, полимеры, смолы и многие другие.

Провод, применяемый в бытовой технике, представляет собой кабель небольшого сечения. Удалить изоляцию с него не составляет особого труда, для этого необходимо иметь заточенный нож, можно использовать плоскогубцы или бокорезы. Для снятия слоя изоляции необходимо выполнить несколько круговых движений ножом и при этом желательно не повредить его жилы. Такой вариант зачистки кабеля подходит для выполнения работ по дому, например, при установке электротехнической арматуры (розетки, выключатели и пр.).

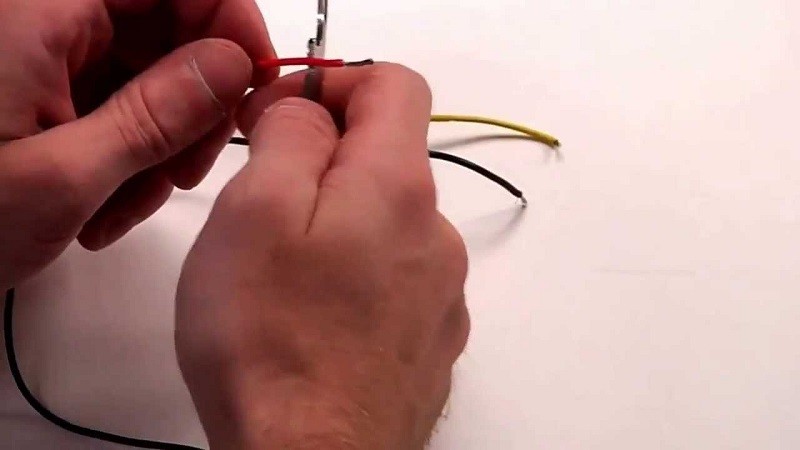

Снятие изоляции

Снятие изоляции

Иногда бывает такое, что в силу разных причин повреждаются кабеля, которые подходят к вилке. Многие зарядные устройства отличаются наличием тонкими проводами, количеством самих проводов. Ко всему прочему кабеля заливают в единую оплетку. То есть в данном случае изоляция — это непросто защита, а по сути, канал, состоящий из двух или трех камер.

В этом случае понятно, что надо делать, но не совсем понятно, а как это сделать, то есть снять изоляционный слой.

Профессиональные электрики рекомендуют в таком случае использовать тонкое лезвие, например, от бритвы. При разделке такого кабеля потребуется его зафиксировать в тисах, но может подойти и крепежное устройство от светильника.

Для снятия изоляции необходимо разделить кабель на входящие в его состав жилы. Эту операцию надо выполнить таким образом, чтобы не повредить жилы. Тщательный подход к делу позволит быстро и аккуратно снять изоляцию и продолжить работы по восстановлению работоспособности устройства.

Инструменты для зачистки проводов

Для снятия изоляции можно, конечно, использовать острозаточенный нож, кухонный или сапожный. Но целесообразно все же использовать специальный инструмент:

  • резак, который оснащен острыми сменными лезвиями;
  • плоскогубцами;
  • ножницы, которые применяют для разрезания проводов и металла.

Следует принять во внимание, что любое неосторожное движение может повредить жилы, проложенные внутри кабеля.

Особенно это касается тонких проводов, которые применяют при монтаже слаботочных систем.

Инструменты для снятия изоляции

Инструменты для снятия изоляции

Работы, производимые на любой электрической аппаратуре необходимо выполнять с особой тщательностью. Даже малое повреждение изоляции, может, со временем привести к ее пробою и в как следствие к выходу устройства из строя.

Если в процессе работы изоляции снято больше чем надо, излишек кабеля надо удалить. Оголенными кабеля оставлять нельзя.

Какой инструмент использовать для снятия изоляции каждый определяет сам, кто-то использует специальный инструмент, а кто-то может выполнить эту работу с применением подручных средств.

И еще одно, эксплуатационная практика показывает то, что сложности в эксплуатации электрических приборов, неважно будь это кофемолка или силовой агрегат, возникают именно там, где был удален слой изоляции.

На самом деле, лучшее решение заключается в том, что для выполнения работы связанной с электрическим хозяйством в домашних условиях лучше вызвать профессионального электрика из управляющей компании или из предприятия, которое оказывает подобные услуги.

Использование клеммных колодок

Среди профессиональных электриков ходит такая присказка о том, что электротехника это наука о контактах. В самом деле, при ремонте или восстановлении проводки чаще всего встречаются неисправности именно в проводке, точнее, в отсутствии контакта. Один из способов получения качественного контакта является использование клеммных колодок.

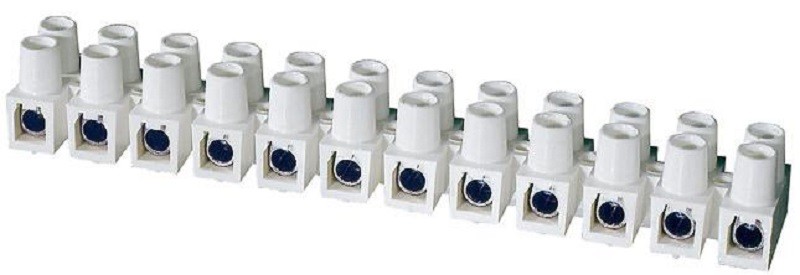

Клеммные колодки

Клеммные колодки

Простая скрутка проводом уже давно в прошлом. На рынке можно найти множество приспособлений, предназначенных именно для эффективного соединения проводов. Одно из таких приспособлений – это и есть клеммная колодка.

Эти изделия различаются не только по цене, но и по используемым для их производства материалам. Существуют определенные различия и в конструкции, но они не принципиальны.

Конструктивно колодка устроена следующим образом. В ячейки корпуса устанавливают трубки, выполненные из медного сплава, в теле которых проделана резьба.

Размеры этих трубок отличаются друг от друга, и зависят от размера сечения проводов.

Колодки нашли свое применение в самых разнообразных местах. Например, ее можно встретить дома, там ее устанавливают при подключении потолочного светильника к домовой электрической сети.

Без такого устройства сложно обойтись при ремонте перебитой проводки. Часто бывает так, что длины проводов просто не хватает для их прямого соединения (скрутки).

Но, допустимо применять колодку, только в том случае, если она будет установлена в коробке. Скрывать ее настенное покрытие недопустимо.

Бесспорно, сращивание, выполненное с применением колодки, обладает меньшей надежностью, чем пайка, но такое сращивание требует меньшее количество трудозатрат на его создание.

К явным достоинствам соединения проводов через колодки можно назвать возможность соединения алюминиевой и медной проводки.

На что необходимо ориентироваться, выбирая тип коробки. В первую очередь на размер тока, который будет протекать через сращивание и, конечно, потребное количество отверстий для закрепления проводов.

Работа с коробкой не вызывает особых затруднений даже у новичков в профессии или любителей. На самом деле, монтаж выполнить очень просто. Необходимо подобрать колодку с нужным размером ячейки, отсечь лишние ячейки. Установить подготовленные жилы в ячейки и, используя предустановленные винты зажать каждый проводник. Для установки кабеля необходимо снять слой изоляции на расстоянии 5 – 7 мм от конца кабеля.

Особого внимания требует работа с алюминиевыми проводами. Если соединяют кабеля, выполненные из алюминия, то необходимо помнить о том, что жила из этого материала может переломиться. У проводов из алюминия наблюдается текучесть. Под воздействием давления, создаваемым винтом, алюминий может «поплыть». Таким образом, состояние контакта ухудшится.

Пружинные клеммы

Для соединения проводов применяют пружинные клеммы типы WAGO. Так, называется немецкая компания, которая вывела на рынок устройство, которое позволяет избежать множества проблем при соединении проводом традиционными способами. Например, слабой вибростойкости.

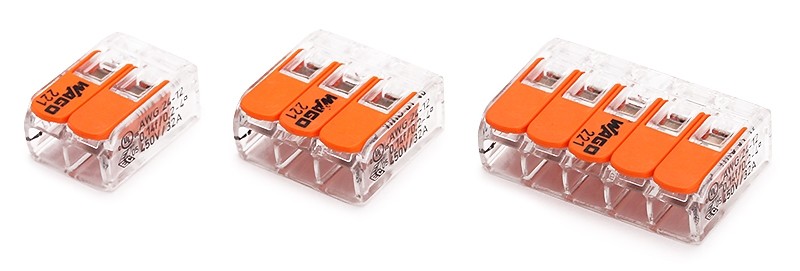

Пружинные клеммы WAGO

Пружинные клеммы WAGO

Качественный контакт обеспечивается за счет усилия пружинного зажима, используемого в устройстве этого типа. К явным достоинствам такого зажима можно отнести:

  1. Надежность соединения даже при работе разъема в условиях повышенной вибрации.
  2. Высокую скорость сборочных работ.
  3. Качество сборки, которое практически не зависит от квалификации монтажника.
  4. Пружинные клеммы гарантируют то, что в процессе эксплуатации исключается возможность короткого замыкания и нагрева контактов.
  5. Для монтажа проводки нет необходимости в применении какого-либо специальных инструментов.

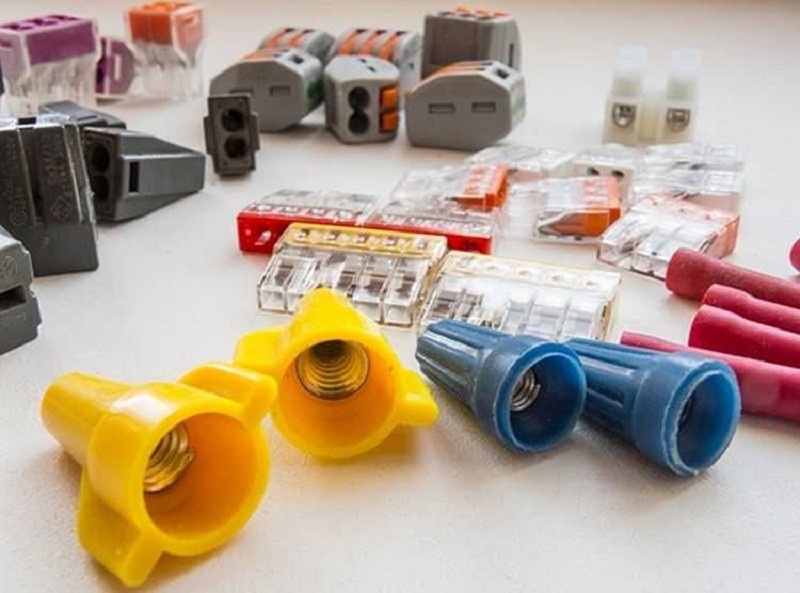

Установка колпачков СИЗ

Для соединения кабелей, применяют колпачки СИЗ. Для изготовления этого изделия применяют полимерные материалы, которые при возгорании не поддерживают горение и при этом обладают электроизоляционными свойствами. Эти устройства спокойно работать под напряжением в 600 В.

В теле колпачка смонтирована стальная пружина, сжимающая проводник.

Корпус, выполненный из полимеров, выполняет функцию защиты соединения, ко всему прочему, он изолирует место соединения проводов. При разделке изоляции монтажник должен следить за тем, чтобы оголенный металл, не выходил за пределы колпачка, и одновременно с этим попадал в зону действия пружины. При использовании колпачков СИЗ, нет необходимости в применении дополнительных изоляционных материалов.

Опрессовка специальными гильзами

В практической работе электрики применяют несколько методов соединения проводов. Их сваривают, паяют, соединяют через колодки и пружинные зажимы. У каждого способа есть определенные недостатки и достоинства, которые становятся видны во время работы электрического оборудования.

Для получения соединения проводов, работающих под высоким напряжением самым эффективным способом, считают опрессовку с использованием гильз.

Использование этого способа соединения позволяет добиться решения двух задач – получение качественного контакта и обеспечение механической стыковки.
Для опрессовки проводов с диаметром до 120 мм2 можно использовать ручной обжимной инструмент. При обработке проводов с большим сечением, необходимо использовать зажимы проводов с гидравлическим приводом.

Пайка либо сварка

Эти способы соединения проводов применяют довольно часто. Пайку используют при работе со слаботочными соединениями (сигнализация, охранные системы). Для работы с пайкой применяют ручные паяльники и так называемые паяльные станции. Но у этого способа соединения существует недостаток. Дело в том, что при перегреве проводов припой может просто испариться.

Сварку применяют достаточно редко. Все дело в том, что для этого способа требуется наличие сварочной аппаратуры и монтажник должен владеть навыками работы со сваркой.

При выполнении сварки или пайки зажимы для проводов не нужны, но наложить слой изоляции должен быть в наличии.

Скрутка и изоляция

Как уже понятно, способы соединения проводов многочисленны и каждый из них имеет плюсы и минусы. Еще не так давно, самым популярным способом была скрутка.

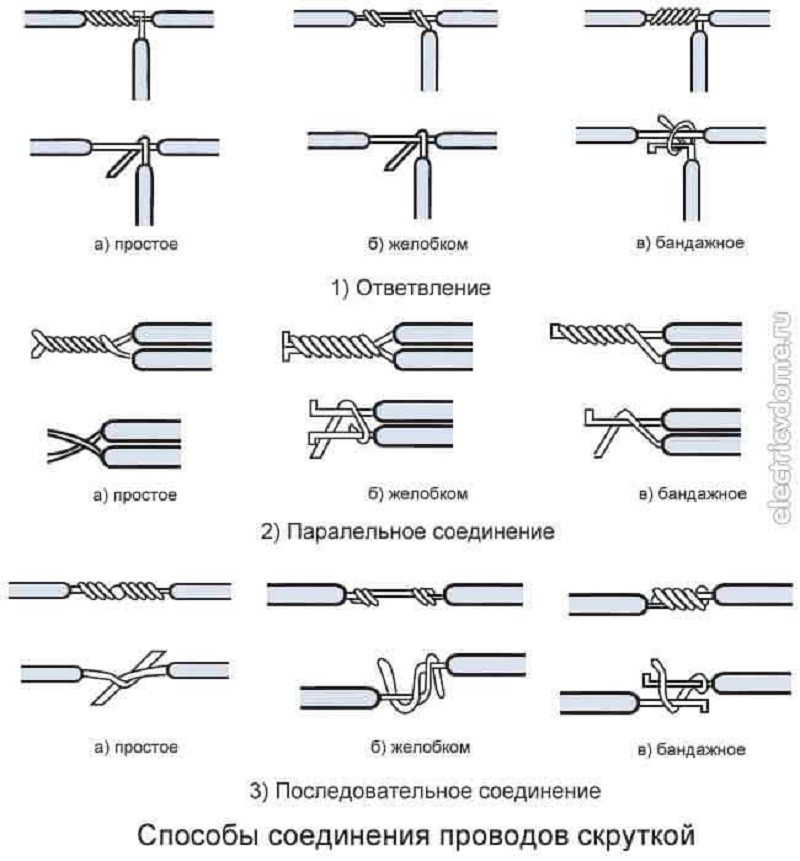

Способы скрутки проводов

Способы скрутки проводов

Ее делали, таким образом, концы проводов зачищали и скручивали между собой. Такое сращивание, наверное, самое ненадежное. Полного контакта проводов при скрутке, как при сварке не может быть. Поэтому эти соединения часто перегреваются и выходят из строя. Именно поэтому правила выполнения электромонтажа запрещают использования такого способа соединения.

Для изоляции проводов применяют изоляционную ленту.

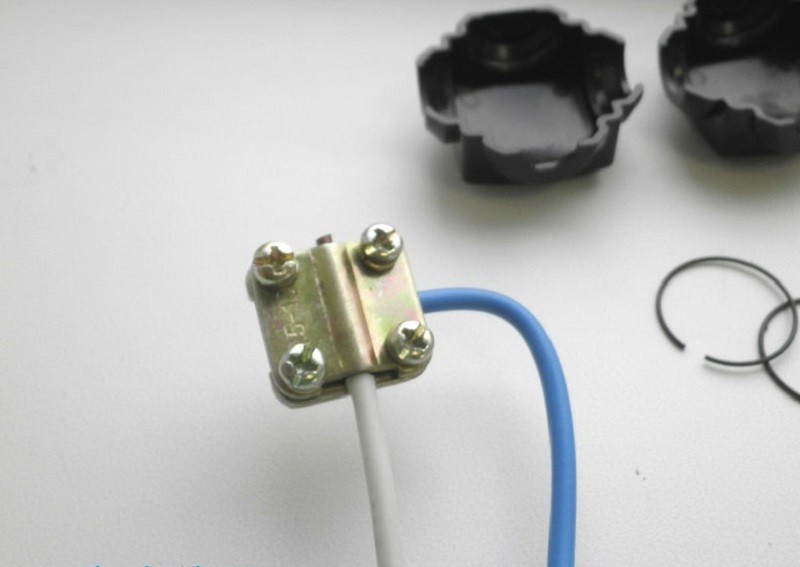

Зажим орех

Зажим "орех"

Зажим «орех»

Такое устройство применяют довольно часто. Они широко используются при укладке проводки на этажах в подъезде. На самом деле такое устройство называют ответвительным разъемом, а орехом его прозвали профессиональные электрики, по внешнему виду он действительно похож на этот плод.

Использование болта

Для сборки проводников без пайки часто применяют болтовое сращивание. Такой вид сборки применяют для соединения проводов, выполненных из разных сортов металла, к примеру, меди и алюминия.

Что делать если проводов несколько

Для соединения проводов использую разные способы, но необходимо понимать, что сажать на одну линию компьютер и какой-то мощный аппарат нецелесообразно. Поэтому перед тем как приступить, к выполнению работ по прокладке проводов в доме надо понять, как и куда будет подключен тот или иной прибор. Так, стиральную или моечную машины, необходимо подключать по отдельной линии.

Что делать если жилы разного сечения

Для соединения проводов разного сечения используют клеммные колодки.

Объединение многожильных и одножильных изделий

Для соединения многожильных и одножильных проводов применяют разные методы:

  • сварку;
  • пайку;
  • опрессовку.

Как проводить работы в воде и земле

Работа с электричеством требует соблюдения всех мер безопасности и использования только электрозащищенного инструмента. Все работы могут выполняться только при отключенном электричестве.

Как соединить алюминиевые и медные проводники

Любой, даже начинающий электрик знает, что прямое сращивание медного и алюминиевого проводов недопустимо. В месте контакта начинаются окислительные процессы, приводящие в результате к нагреву и потере контакта.

Поэтому для сращивания проводов разного типа применяют или клеммные колодки или ботовое сращивание.
