Текущее состояние рынка продукции и, обостряющаяся конкуренция межу производителями, накладывает жесткие условия на все этапы жизненного цикла производства изделий. В условиях постоянно сокращающегося времени между возникновением новой идеи и ее моральным устареванием конкурентоспособность производителя достигается за счет оптимизации, унификации и автоматизации стандартных процедур, сопутствующих выпуску новых товаров. Для реализации этих задач проектные организации используют специализированное программное обеспечение, являющееся частью САПР.

САПР - система автоматизированного проектирования

Аббревиатура САПР расшифровывается как система автоматизированного проектирования и, зачастую, воспринимается обывателями, как набор программ для черчения. Однако, согласно действующему ГОСТ 23501.101-87, термин САПР трактуется обширнее и подразумевает всю организационно-техническую инфраструктуру проектного отдела или организации. Затрачивая внушительную часть бюджета на развитие и поддержание структуры САПР, предприятия преследуют единственную цель — повышение качества выпускаемой продукции и оперативное реагирование на обратную связь от потребителей.

Скачать ГОСТ 23501.101-87

Возможности и области применения

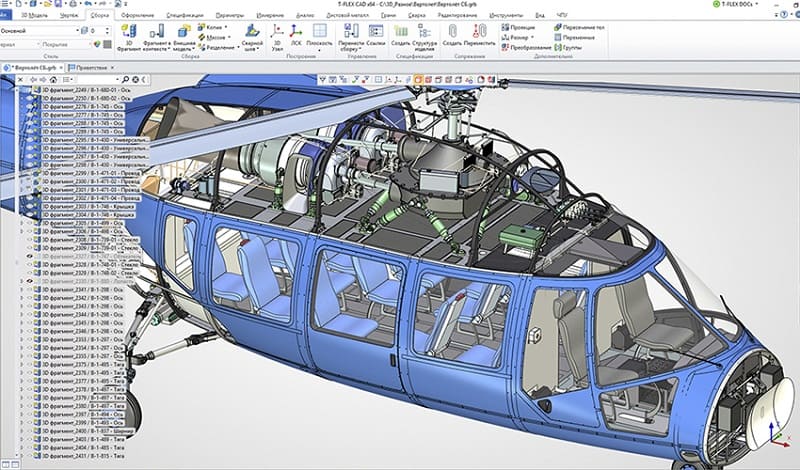

Наиболее очевидной и востребованной функцией комплексов САПР является возможность построения компьютерной 2D- и 3D-модели разрабатываемого изделия. Однако, применение САПР не ограничивается только разработкой и каталогизацией проектной документации, хотя уже этот момент помогает экономить массу времени и трудозатрат инженера, позволяя в ходе работы менять элементы чертежей, ничуть не заботясь о влиянии этих изменений на проект в целом.

Пользователь современной САПР имеет в своем распоряжении богатый выбор стандартных элементов, избавляющий от необходимости многократно проделывать одну и ту же работу и унифицирующий стандартные проектные процедуры. Мощный математический аппарат упрощает инженерные расчеты, позволяя в режиме реального времени визуально оценивать контролируемую величину и ее зависимость от изменения проектируемой конструкции. Наиболее актуально эта задача проявляется в системах с распределенными параметрами, расчет которых крайне трудоемок. В качестве примеров можно привести анализ напряжений в узлах механических систем, строительных конструкций, тепловой расчет электронных устройств и т.д. Сложно переоценить возможности САПР в плане компьютерной анимации и симуляции разрабатываемых устройств, позволяющие увидеть их работу до изготовления прототипа и устранить ошибки и недочеты, сделанные при проектировании.

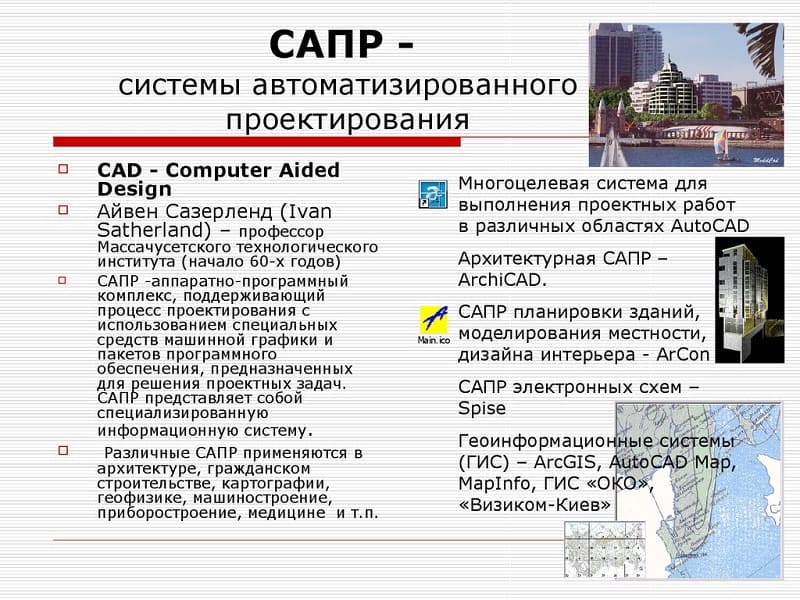

Основная информация о САПР

Исторически сложилось, что САПР получили широкое применение в машиностроении, автомобилестроении и строительстве. Однако, в настоящее время с их помощью можно автоматизировать практически любой процесс, начиная от раскроя и пошива одежды и, заканчивая разработкой поточной линии крупного завода.

Структура САПР

Являясь разновидностью информационных систем, классифицируемых по сфере применения, САПР относятся к сложным многоуровневым структурам, образуемым совокупностью средств вычислительной техники, различными видами обеспечения, а также обслуживающим их персоналом.

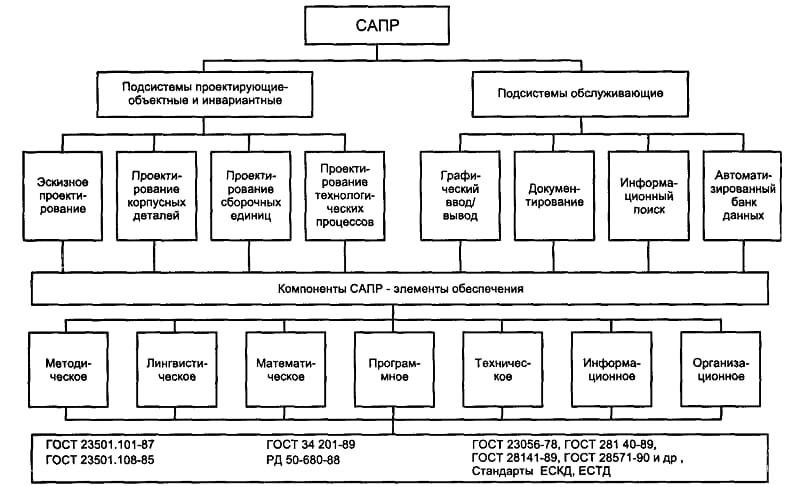

Структура САПР регламентирована ГОСТ 23501.101-87 и включает в себя два класса подсистем: проектирующие и обслуживающие. Основным назначением проектирующих модулей выступает решение конкретных проектных задач, а функции информационного обмена между ними возложены на подсистемы обслуживания, к задачам которых можно отнести:

  • Управление процессами проектирования.
  • Документирование процессов проектирования.
  • Реализация графического интерфейса.
  • Организация и ведение банка данных.

Согласно стандарту, компоненты САПР строятся на основе следующих видов обеспечения:

  • Техническое обеспечение объединяет вычислительное, телекоммуникационное оборудование и линии связи.
  • Программное обеспечение состоит из средств нижнего и верхнего уровней. Это операционная система с комплектом драйверов периферии и, собственно, сами компоненты САПР.
  • Совокупность данных, необходимых для реализации процесса разработки включается в информационное обеспечение САПР. Это нормативная информация, данные о прототипах проектируемых объектов, готовые шаблоны.
  • Математическое обеспечение объединяет в себе алгоритмы и математические модели, необходимые для реализаций проектных задач.
  • Лингвистическое обеспечение включает набор интерфейсов для организации межмодульного взаимодействия, а также специальные языки проблемно-ориентированного программирования.
  • К методическому обеспечению относится общая и внутренняя нормативная документация, регламентирующая процессы обслуживания и эксплуатации САПР.

Несмотря на разнообразие решений для автоматизации проектной деятельности, их архитектура также регламентирована. Разработка САПР должна вестись строго в соответствии с принципами создания информационных систем. Одним из них является принцип системного единства, согласно которому, разрабатываемая система должна иметь свойства целостности и взаимосвязанности отдельных компонентов и структуры, а сам процесс проектирования должен носить индуктивный характер, то есть вестись от частного к целому.

Структура САПР

Функционирование подсистем и компонентов САПР должно быть подчинено принципу совместимости, в соответствии с которым составные части информационных систем должны решать свои задачи в строгом взаимодействии. Кроме того все элементы подлежат унификации, обеспечивая взаимозаменяемость и открытость.

САПР строится с учетом возможной интеграции с другими информационными системами, а также модификации и пополнения их компонентов.

Классификация САПР

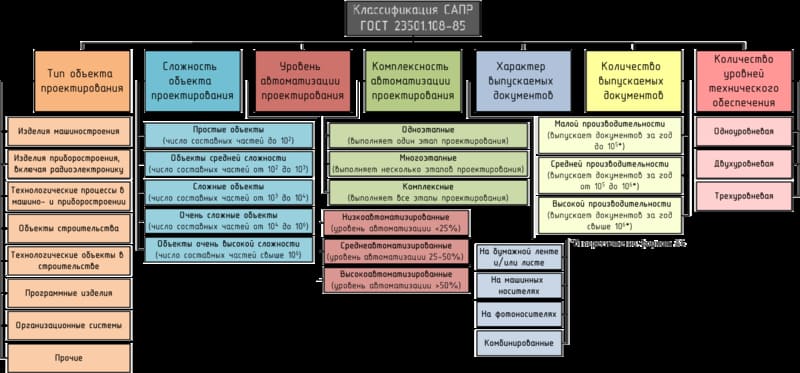

Для более укрупненного описания систем автоматизированного проектирования принята классификация САПР по набору определенных отличительных особенностей. В отечественной практике применяется ГОСТ 23501.108-85, выделяющий среди таких особенностей тип, разновидность и сложность разрабатываемого объекта, уровень автоматизации и ее комплексность, номенклатура подготавливаемой документации, а также сложность структуры технического обеспечения.

Международные стандарты рассматривают такие комплексы в аспекте отраслевого и целевого назначения.

Скачать ГОСТ 23501.108-85

По отраслевому назначению

Признак классификации по отраслевому назначению отчасти перекликается с отечественным типом объекта проектирования и подразделяет все САПР на:

  • Машиностроительные — позволяют выполнять разработку элементов механических систем, а также создавать из них сборки, получая сложные механизмы.
  • Приборостроительные — используются для создания радиоэлектронного оборудования, интегральных микросхем и трассировки печатных плат.
  • Архитектурные — применяются в промышленном и гражданском строительстве, позволяют моделировать конструкции зданий и сооружений.

Классификация САПР

Следует отметить, что приведенная классификация несколько условна и не охватывает весь перечень отраслей, в которых применяются САПР. Комплексы не попавшие в общепринятую классификацию, трактуются стандартом как «Прочие».

По целевому назначению

Согласно данному классификационному признаку различают CAD-, CAE- и CAM-системы.

  • CAD-системы объединяют в себе инструментарий конструирования различных деталей, подготовки чертежей, спецификаций и сопутствующей документации. Большинство современных программ обладают функциями создания 3D-моделей, используемых в CAM и CAE-системах.
  • CAM-системы позволяют выполнять технологическую поддержку производства изделия. Примером может служить генерация управляющей программы для станков и обрабатывающих центров с ЧПУ.
  • CAE-системы обладают обширными средствами поддержки математического анализа. С помощью них моделируют и прогнозируют процессы в области теплотехники, гидравлики, механики; выполняют сложные расчеты с использованием расширенного математического аппарата. CAE системы позволяют оценить работоспособность проектируемого изделия до его производства.

Англоязычный эквивалент

С 1990 года в нашей стране англоязычный термин CAD нормативно закреплен за определением «автоматизированное проектирование», хотя и не соответствует в полной мере российскому значению САПР. По сути, под понятием CAD понимается применение информационных технологий для поддержки процесса конструирования. Зарубежные CAM системы эквивалентны отечественным автоматизированным системам технологической подготовки производства.

Наиболее полное соответствие прослеживается между определениями САПР и CAE, поскольку включают в себе обе вышеперечисленные системы и представляя собой более широкое понятие.

Популярные программы

На текущий момент существует большое разнообразие CAD-систем разного уровня сложности, что вполне соответствует классификации по комплексности автоматизации проектирования.

К примерам комплексов верхнего уровня можно отнести:

  • NX (разработчик — Siemens PLM Software) — программный продукт с большими возможностями в сфере промышленного дизайна, конструирования, проектирования оснастки (штампов, литейных форм), программирования станков с ЧПУ, инженерного анализа. NX построен на геометрическом ядре Parasolid. NX нашла свое применение в области энергомашиностроения, транспортного машиностроения, при производстве газотурбинных двигателей, а авиационной и автомобильной промышленности.

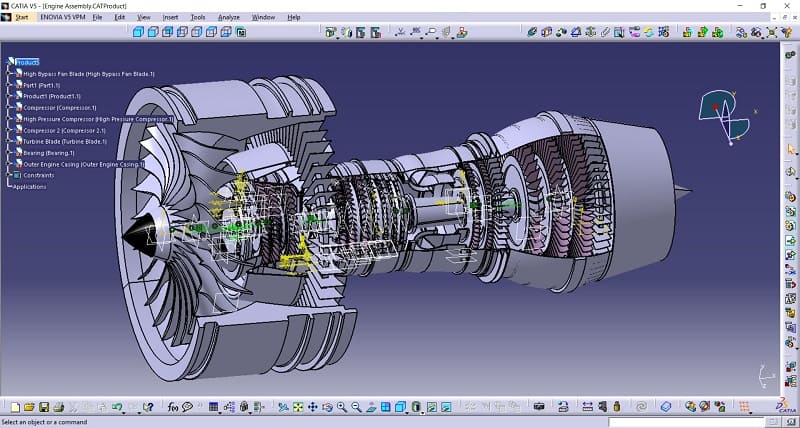

  • CATIA (разработчик — Dassault Systemes). Нишей данного программного комплекса выступают такие отрасли как авиастроение и кораблестроение, тяжелое машиностроение. Эта САПР построена на ядре CGM (Convergence Geometric Modeler), которое жестко связано с самой системой.  Особенностью CATIA является возможность совместной работы в режиме реального времени. Данный программный комплекс включает в себя порядка трех сотен подключаемых модулей.

Эти программные комплексы соответствуют классу CAE.

К среднему уровню можно отнести:

  • Mechanical Desktop (разработчик ・Autodesk) предназначен для подготовки проектных решений как отдельных деталей, так сборок, а также сопроводительной технической документации. Имеет возможности трехмерного твердотельного моделирования, позволяет спроектировать объекты произвольной геометрической формы и степени сложности. Имеет обширную базу стандартных изделий, в том числе ЕСКД.
  • Mastercam (разработчик — CNC Software, Inc.) представляет собой универсальный, используемый в различных областях программный продукт, предлагающий возможность многовариантных решений в разных режимах работы. Имеет удобный, понятный интерфейс и широкие возможности настройки параметров. Поддерживает трехмерное моделирование, позволяет создавать программы для обработки деталей по 2 — 5 осям на фрезерных, токарных станках, поддерживает операции штамповки и резки листового материала.

Пакеты нижнего уровня:

  • Bricscad (разработчик — Bricsys) программный продукт, предназначенный для создания двумерных чертежей и трехмерного моделирования. Широко используется в машиностроении, строительстве, электрике и автоматике. Основная особенность — единый формат для 2D и 3D объектов.
  • КОМПАС (разработчик АСКОН) представляет собой программу для моделирования. Дает возможность вести конструкторскую документацию, поддерживает отечественные стандарты ЕСКД. Однако не является кросс платформенной системой, так как формат чертежей не поддерживается другими пакетами.

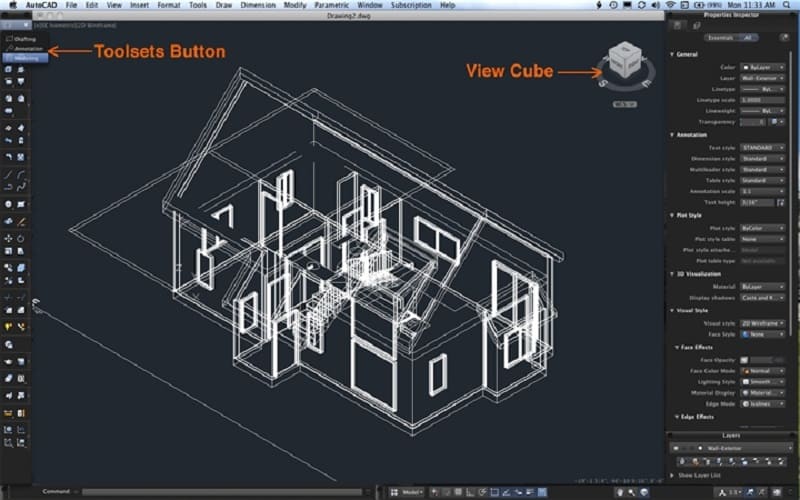

Самой популярной САПР в мире стала программа AutoCAD. Существуя на рынке уже более тридцати лет, она занимает лидирующее положение среди аналогичных программных решений среднего уровня. Имея в своем арсенале развитый инструментарий разработки и адаптации, она представляет собой универсальную платформу на базе которой создано большое количество специализированных приложений, решающих задачи проектирования в области механики, электроники, архитектуры, строительства.
