Раскрой листового материала является первоначальной операцией при изготовлении многих видов продукции. От качества проделанной работы будет зависеть многое. Точная обработка снизит трудоемкость, сэкономит время. В зависимости от поставленных задач выбирается технология резки. Не смотря на появление современного поколения оборудования, работающего на новых принципах, рубка листового металла остается крайне востребованной операцией. Тому есть объективные причины: экономическая целесообразность, сохранение первоначальных качеств материала.

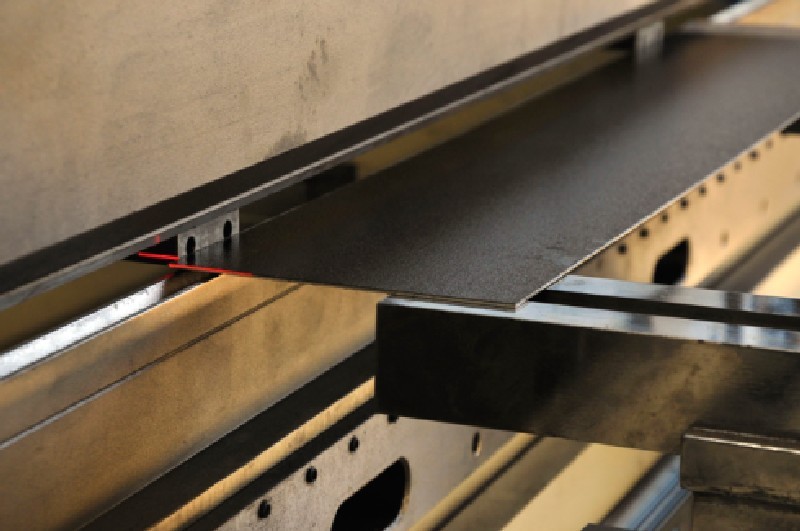

Рубка листового металла

Приспособления для рубки металлических заготовок

История использования оборудования для обработки насчитывает несколько веков. Работа с металлом требует значительных физических затрат, поэтому мастера всегда старались облегчить нагрузку, снизить трудоемкость процесса. Эволюционно можно представить следующее развитие приспособлений для рубки:

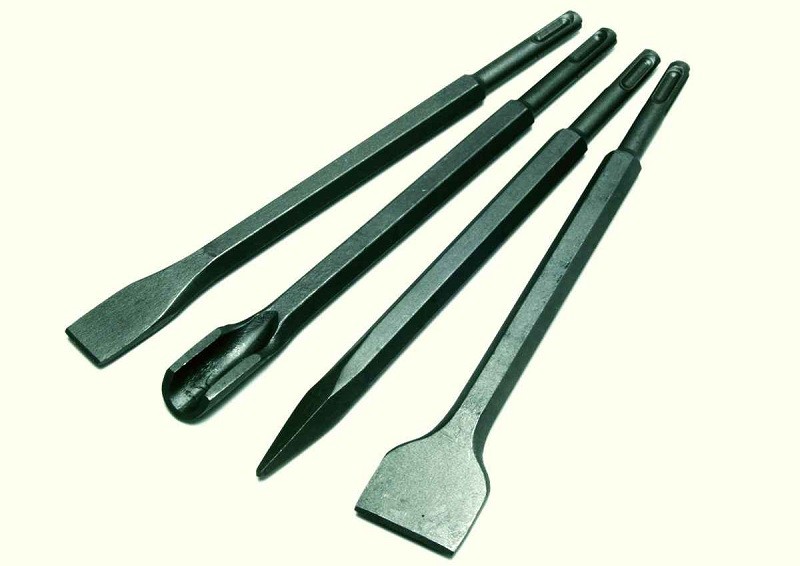

  1. Зубило. Простой способ обработки, но не отличается производительностью и точностью. Требует больших физических затрат, профессиональных навыков.
  2. Ручная гильотина. Значительно ускоряет процесс рубки металла. Принцип работы основан на использовании рычага. Работник своими силами приводит в действие верхний нож, который подобно ножницам отделяет необходимый элемент от листа. Обрабатывать можно таким способом лишь металл небольшой толщины.
  3. Автоматическая гильотина. Гидравлический, пневматический, электрический привод существенно ускоряет операцию. Мощность оборудования многократно превосходит возможности человека, поэтому производительность возрастает на порядок по сравнению с использованием ручного аналога.
  4. Гильотина с ЧПУ. Современный способ рубки металла. Операция производится по программе. Отличается она высокой точностью, производительностью. Дополнительные опции практически полностью исключают участие человека в работе.

При необходимости сделать отверстие в заготовке используются специальные приспособления. Вырубка, а не сверление листового металла эффективнее. Метод экономит время, делает операцию более безопасной для работника. Особенно ценится метод изготовления отверстий вырубкой на металлическом листе толщиной менее 2 мм. Набор пуансонов для этой операции достаточен для изготовления детали с заданным допуском по диаметру.

Рубка металла гильотиной

Изготовление деталей состоит из нескольких этапов. Отдельные операции можно выполнить не одним единственным способом. Например, при необходимости резать лист выбирают такой способ, который будет отвечать следующим критериям: минимальное время изготовления, небольшие расходы, полное соответствие техническим требованиям.

Для первичной раскройки рубка листового металла обычной гильотиной представляется наилучшим методом в большинстве случаев.

Даже при производстве сложных по форме деталей разумно сначала сделать заготовки. Исключением можно считать ситуации, когда с цельного листа режут точные элементы с помощью ПЗО (плазменной) или лазерной резки.

Однако современные технологичные способы имеют существенные минусы. Кроме того, что плазменные, лазерные технологии ощутимо дороже, они перегревают металл. В некоторых случаях это недопустимо. Например, при изготовлении кровельных, отделочных материалов, когда полимерное покрытие уже нанесено на лист при производстве. В этих случаях применяется рубка металла гильотиной. Декоративное покрытие останется невредимым. По этой же причине предпочтительно раскраивать листы оцинкованного металла, которым рекомендуется механическая обработка, без перегрева.

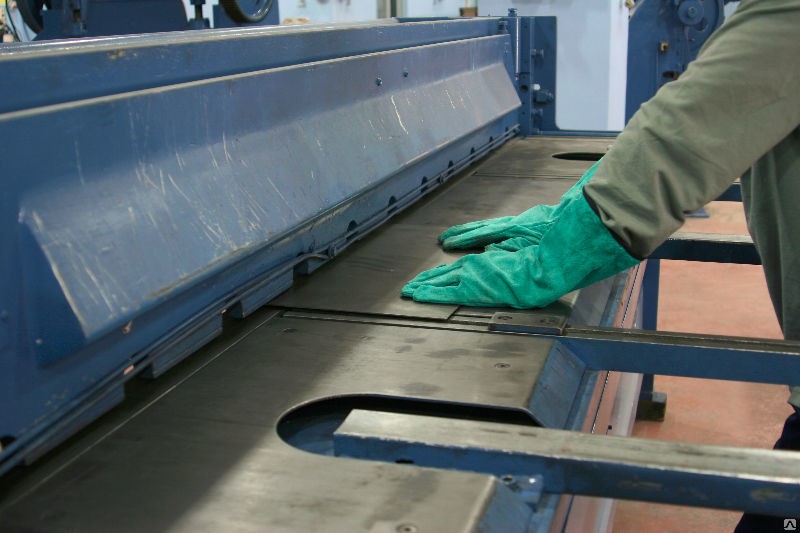

Рубка листового металла гильотиной

Не теряет своей актуальности метод и по производительности. При прямом резе ни плазма, ни лазер не могут по скорости конкурировать со станком для рубки тонкого листового металла. Гильотина оборудована регулируемыми упорами, позволяющими выставлять точные размеры для большой партии продукции. На станках с ЧПУ операции выполняются с большей точностью, поэтому изготовление деталей с небольшим допуском делается на них. Таким образом, резка листового металла в размер на гильотине может существенно снизить расходы на обработку заготовок, когда технологически допустимо заменять аналогичную операцию на плазменном, лазерном оборудовании.

Способы рубки

Работа на гильотине требует допуска в условиях производства. Специалисты проходят обучение, получают соответствующие документы, разрешающие профессиональную деятельность. Изучаются способы, приемы работы на оборудовании.

Основной операцией на гильотине является прямая рубка металлического листа.

С помощью приспособлений можно настроить угол, отличный от 90°, по умолчанию использующийся на оборудовании. Несколько последовательных операций позволяют получать детали достаточно сложной формы. Но криволинейный рез на гильотине не делается. Для этого есть специальное оборудование.

Особое внимание уделяется настройке гильотины под предстоящую работу. На станок устанавливаются универсальные ножи, если предполагается рубка различных по качеству, толщине металлических листов. На специализированном производстве, когда на гильотине выполняется работа с материалом одной марки можно установить специальные ножи. Например, для резки алюминия, высокопрочной стали, полимерных, стекловолокнистых материалов. Специализированные ножи имеют необходимую толщину, угол заточки, что повышает производительность и долговечность оборудования.
