К наиболее распространенным типам соединений относятся резьбовые. Существует множество их видов, параметры которых регламентируются различными стандартами. Далее рассмотрен один из весьма редких их вариантов – резьба NPT.

NPT представляет собой американскую коническую трубную резьбу. Ее применяют для труб и арматурных сантехнических изделий, произведенных в США.

Резьба НПТ встречается весьма редко на изделиях, рассчитанных на бытовые системы, ввиду того, что параметры таких соединений избыточны для них. Данные варианты целесообразны для магистралей с повышенными требованиями к прочности, герметичности и надежности при высоком давлении вроде нефтегазовых трубопроводов. Кроме того, ГОСТ 6111 определяет их применение в машино- и станкостроении и гидравлическом оборудовании.

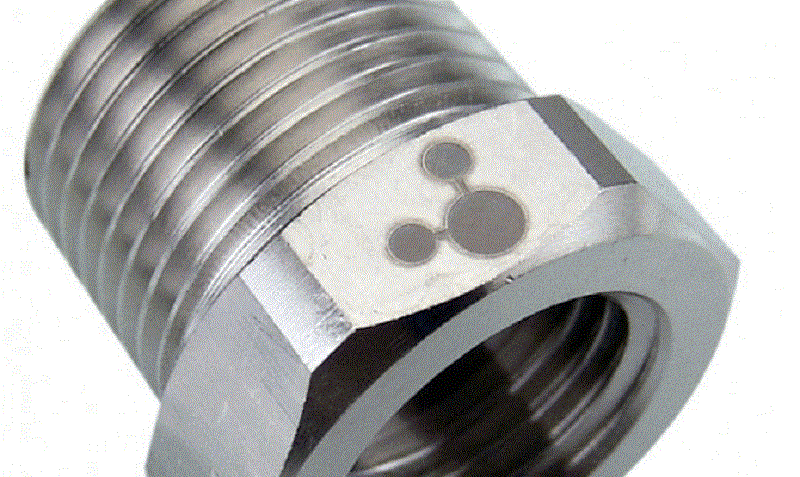

Резьба NPT

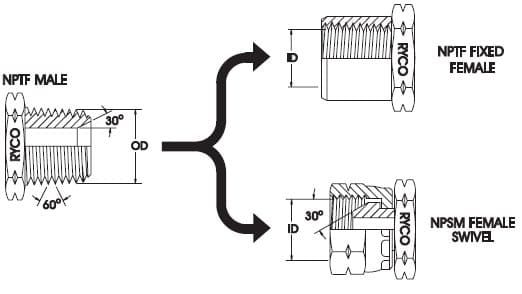

Рассматриваемый тип резьбы дифференцируют на наружные и внутренние варианты. На трубных изделиях она нарезается в виде конуса. То есть на одном элементе, составляющем соединение, присутствует внешняя резьба, на втором – внутренняя. Данная конструкция обеспечивает высокую прочность совмещения элементов нефтегазовых и водопроводных магистралей.

Скачать ГОСТ 6111-52

Основные характеристики NPT, представленные размерами и конфигурацией, описаны в стандартах ANSI B36.10M, 2999, 10255, 1600. Во втором документе они отнесены к системе DIN, в последнем – к BS. Среди стандартов СНГ рассматриваемому виду спиральной резьбы соответствуют ГОСТ 6111-52, описывающий резьбу конической конфигурации дюймовой размерности с 60° углом профиля, и 6211-81, регламентирующий нормы взаимозаменяемости трубной и конической резьбы. То есть в ГОСТ рассматриваемое соединение именуют трубной или дюймовой конической резьбой.

Скачать ГОСТ 6211-81

Скачать стандарт ANSI/ASME B36.10M-2004

Размеры

Для рассматриваемого типа соединений используют дюймовую и метрическую размерности. Причем во втором случае один из элементов все равно выполнен в дюймовой размерности, а второй – в метрической системе. В первом случае оба элемента дюймовые. На основе этого применяются различные обозначения: для дюймового варианта используется стандартная аббревиатура, а для метрического – NPT-E. Метрическую размерность используют для нарезки резьбы при производстве адаптеров и переходников цилиндрической и конической конфигураций с разных сторон.

Конусность равна 1:16, величина угла составляет 3°34’48». Размеры резьбы NPT составляют 1/16 — 24 дюйма. Причем нужно учитывать, что для данных соединений отражают пропускной диаметр, а не наружный.

Размеры резьбы NPT

Основные характеристики рассматриваемого соединения представлены длиной, диаметром, плотностью витков, выраженной их количеством на дюйм, шагом профиля.

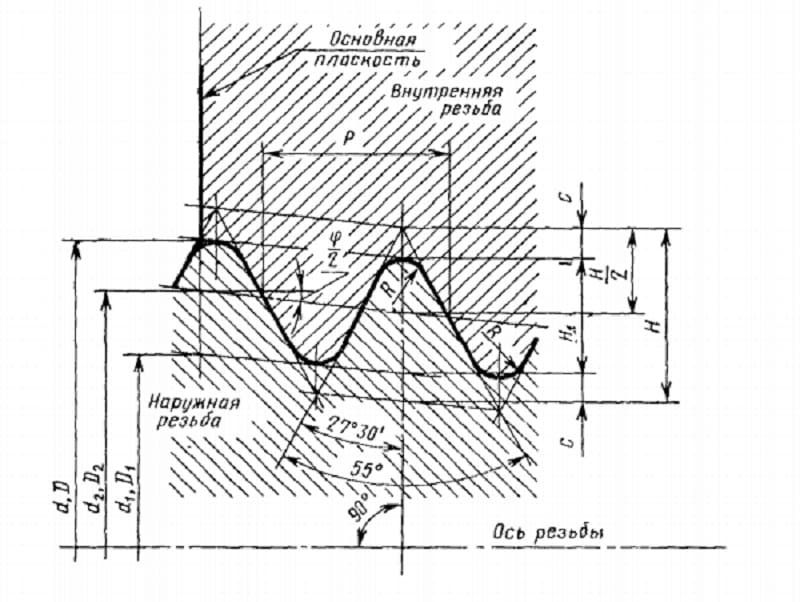

Схемы в ГОСТ отражают два значения длины: рабочей и расстояния между торцом и профилем. Также приводится три значения диаметра: наружный, внутренний и промежуточный. Их обозначают как d, d1 и d2 соответственно. Причем для наружной резьбы используются строчные буквы, для внутренней – заглавные. Шаг витков обозначают P.

Например, для NPT 1/4 рабочая длина и расстояние между торцом и плоскостью составляют 9,5 и 4,06 мм. Внешний, пропускной и промежуточный диаметры равны 1,358, 1,131 и 1,245 см соответственно. Частота витков– 18 на дюйм. Для NPT 1/2 рабочая длина и расстояние от торца до плоскости равны 13,5 и 8,13 мм. Значения наружного, пропускного и промежуточного диаметров – 2,122, 1,832 и 1,978 см соответственно. Частота витков — 14 на дюйм. Для NPT 1/8 рабочая длина и расстояние от плоскости до торца составляют 7 и 4,57 мм. Внешний, пропускной и промежуточный диаметры равны 1,027, 0,877 и 0,952 см соответственно. Данная резьба имеет 27 витков на дюйм. Для NPT 3/4 рабочая длина и расстояние от плоскости до торца составляют 14 и 8,61 мм. Наружный, пропускной и промежуточный диаметры равны 2,657, 2,367 и 2,512 см соответственно. Частота витков – 14 на дюйм.

Для всех вариантов рассматриваемых соединений угол вершины профиля равен 60°. Его высота — 0,86 мм. Шаг для варианта 1/8 равен 0,907, для 1/4 — 1,337, для 1/2 и 3/4 — 1,814 мм. Причем существует взаимосвязь между частотой витков и шагом профиля. Так, для шага 0,907 частота витков равна 28 на дюйм, для 1,337 – 19, для 1,814 – 14.

Технология нарезки

Создание NPT осуществляется с применением резьбонарезных установок, оснащенных специализированным инструментом, представленным метчиком. Его монтируют на вращающемся шпинделе. Обрабатываемый предмет закрепляют на рабочей поверхности. Рассматриваемый процесс включает несколько этапов.

  • Прежде всего задают скорость и направление вращения шпиндельного узла.
  • Далее устанавливают метчик соответствующего размера, закрепляя головку поддерживающим спецзажимом.
  • Работы начинают с того, что после запуска оборудования головку управляющей рукояткой подводят заготовке.

Нарезание происходит автоматически. По завершение работ поднимается суппорт, и отключается привод (при соответствующей заданной схеме работы). После этого проверяется точность резьбы и при необходимости корректируется.
