Трубы могут иметь самый различный диаметральный размер. Именно поэтому подогнать их друг к другу в процессе соединения достаточно сложно. Работа с диаметральным размером проводится в промышленности и частных мастерских. Развальцовка труб считается сложным процессом, который характеризуется большим количеством особенностей.

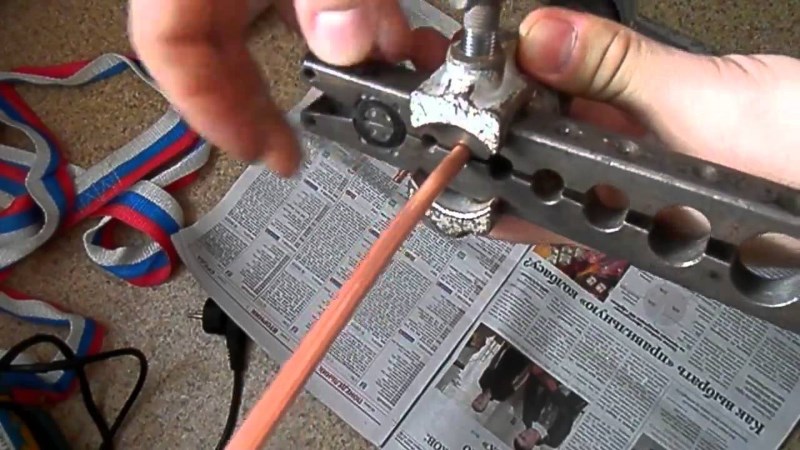

Развальцовка медных трубок

Развальцовка медных трубок

Суть процесса

Развальцовка медных трубок – процесс деформации изделий различного типа, которые могут применяться при создании различных механизмов. Подобная технология применяется при закреплении деталей в котлах, конденсаторах или других теплообменниках. Среди особенностей проводимой работы отметим следующие моменты:

  1. Толщина стенок может быть самой различной. За счет этого и изменяется наружный или внутренний диаметр.
  2. Развальцовке подвергаются медные трубки, которые изготавливают из металла с различной степенью обработки.

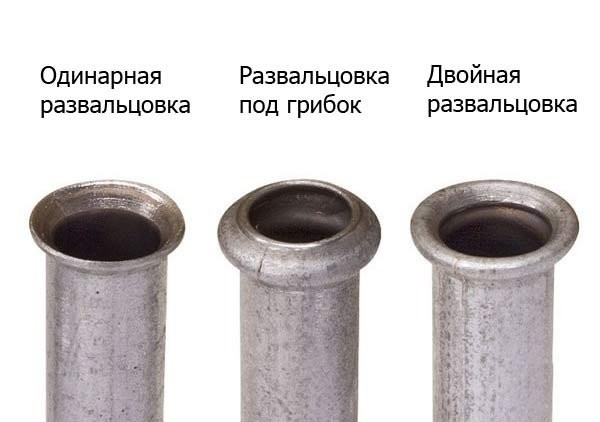

Виды развальцовки

Виды развальцовки

Как правило, диаметр изменяется за счет растяжения изделия. При применении современного оборудования можно получить качественную поверхность, которая идеально подойдет для создания герметичных соединений.

Когда может понадобиться развальцовка?

Сегодня вальцовка медных трубок проводится крайне часто. Подобная технология применяется в нижеприведенных случаях:

  1. Нужно изменить форму трубы. Примером можно назвать получение овальной формы поперечного сечения.
  2. Чаше всего развальцовка проводится для изменения наружного и внутреннего диаметра. При соединении медных труб нужно обеспечить идеальную герметичность, которая достигается путем подгонки поверхностей друг к другу.
  3. В продаже не встречаются медные трубки нужной формы.
  4. Нужно изменить размер и форму трубок под конкретные условия.

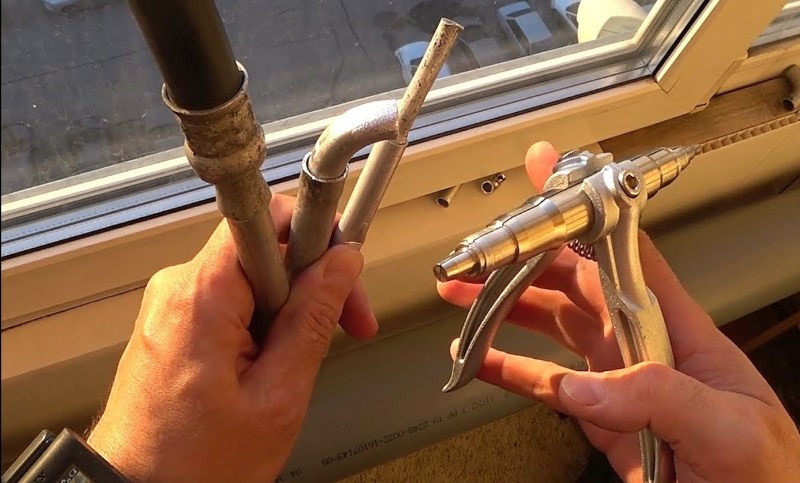

Инструмент для развальцовки

Инструмент для развальцовки

Развальцовка выполняется также в случае изготовления ювелирных изделий, различных механизмов. Для работы могут использоваться различные специальные инструменты, к примеру, конусный развальцовщик.

Этапы развальцовки труб

Получить изделие требуемых размеров и формы можно при применении уже давно известной технологии. Манипуляция проводится в три этапа:

  1. Между деталью и медной трубной решеткой подбирается требуемый зазор.
  2. Оба элемента деформируются при применении специального инструмента.
  3. Оказываемое давление снимается.

Стоит учитывать, что в независимости от типа применяемой технологии после развальцовки металл становится более мягким, так как он растягивается.

Способы увеличения диаметра труб

Некоторые материалы характеризуются высокой пластичностью. Именно поэтому можно попробовать натянуть медную заготовку на специальный конический шаблон. Этот метод применяется крайне редко, так как получить качественную деталь сложно. Есть вероятность появления разрыва в местах, на которые оказывается максимальная нагрузка.

Провести растяжение металла можно экспандером. Развальцованная труба в этом случае характеризуется большим качеством. Подобное устройство поставляется со сменными насадками, которыми можно регулировать диаметр.

Можно провести рассматриваемую работу при использовании конуса. Процесс предусматривает вдавливание конуса в поверхность зафиксированной заготовки в тисках, после чего изделие извлекается. Полученный результат намного хуже, нежели при применении экспандера, но технология применяется крайне часто.

Виды развальцовщиков

Процесс развальцовки существенно упрощается при использовании специальных приспособлений. Они могут ручного или электрического типа, применяться для работы с трубопроводом отопительной системы или водоснабжения, трубками других систем, к примеру, кондиционирования. В продаже есть и универсальные варианты исполнения. Наибольшее распространение получили:

  1. Шаблон. Применяется подобный инструмент для работы с медью или другими мягкими сплавами. Среди особенностей можно отметить невысокую стоимость и простоту использования. Однако, во время работы на поверхности могут появится существенные дефекты.
  2. Механический развальцовщик трубок представлен сочетанием валика из твердого сплава, который может перекатываться по краю для передачи требуемой формы. При его использовании можно сделать заготовку с ровной и симметричной поверхностью. Процесс автоматизирован, позволяет получить качественную поверхность. Прикладываемое усилие увеличивается за счет резьбового и иного привода.
  3. Вариант исполнения с электрическим приводом снабжается целым набором сменных насадок. Его приобретают в случае, когда нужно ускорить процесс производства. Единственным недостатком можно назвать высокую стоимость подобного приспособления. Рекомендуется приобретать устройство в случае, когда развальцовка проводится с большой периодичностью.
  4. Экспандер. Подобный встречается крайне часто, так как позволяет лишь за одно движение провести деформацию поверхности. Простая конструкция определяет то, что контролировать толщину стенок нельзя. Экспандер часто применяется в домашних условиях, так как устройство недорогое и просто в использовании.

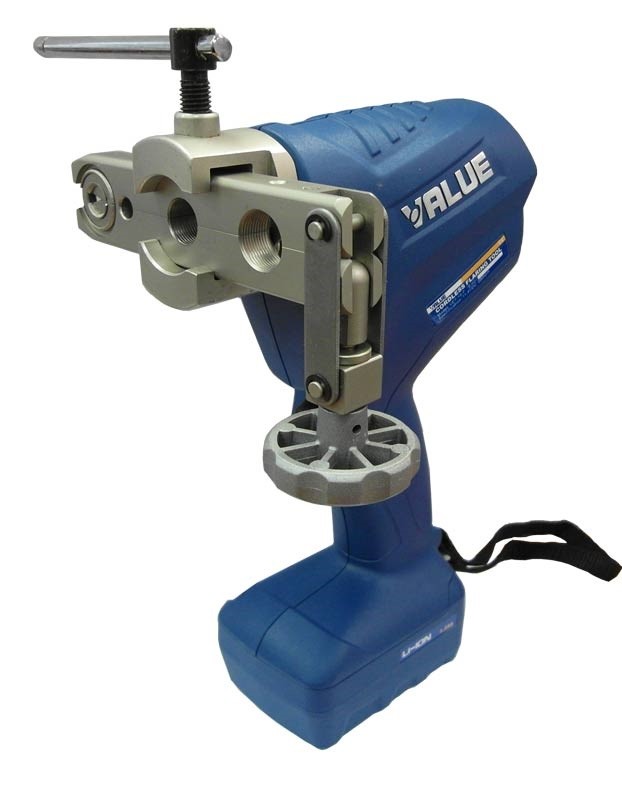

Электрический развальцовщик

Электрический развальцовщик

Механизм подбирается в зависимости от поставленных задач. К примеру, при серийном выпуске определенных деталей лучше всего приобрести развальцовщик с электрическим приводом.

Эксцентрический развальцовщик

Распространенный эксцентрический развальцовщик трубок применяется для получения качественных деталей. Среди особенностей подобного варианта исполнения отметим:

  1. Давление передается при оказании усилия через механический элемент. Наконечник изготавливается из металла высокой твердости.
  2. В комплект поставки включается много различных наконечников, при смене которых можно получить поверхность различной формы.
  3. Стоимость подобного механизма относительно невысокая. При изготовлении могут использоваться самые различные металлы, к примеру, с высокой коррозионной стойкостью.

Для увеличения передаваемого усилия применяется рукоятка большой длины. Она закрепляется в специальном держателе.

Как выбрать инструмент для развальцовки?

Для того чтобы достигнуть высокого качества при развальцовке следует правильно выбрать более подходящий инструмент. При применении простейших приспособлений могут проявляться негативные последствия:

  1. В стенках медных трубок возникают серьезные разрывы, которые существенно снижают прочность и длительность эксплуатации.
  2. Небольшие трещины могут привести к тому, что стенки заминаются.
  3. Сложно добиться равномерной толщины. Даже незначительное отклонение приводит к снижению прочности формирующегося соединения.

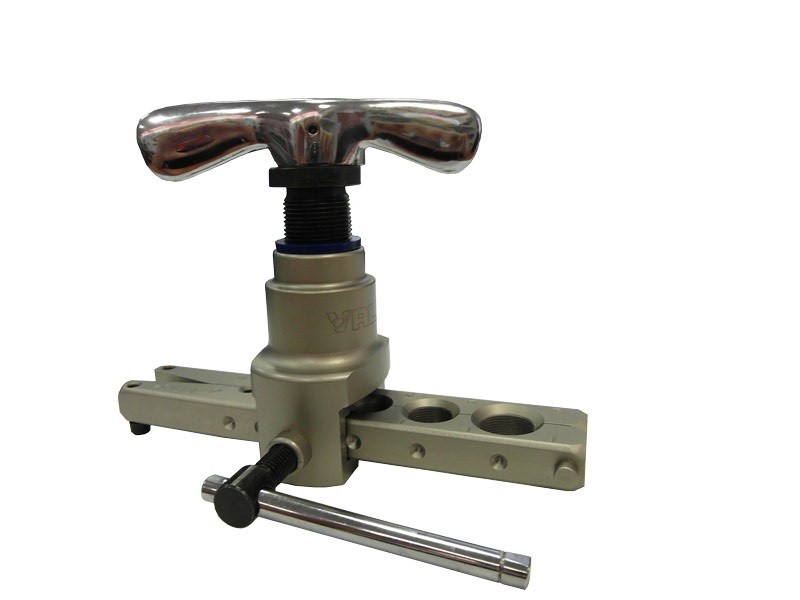

Эксцентриковый развальцовщик VALUE

Эксцентриковый развальцовщик VALUE

Выбрать инструмент для развальцовки медных трубок можно при учете следующей информации:

  1. Глубина развальцовки.
  2. Внутренний диаметр изделия.
  3. Определенные характеристики материала: твердость и степень пластичности.
  4. Наружный диаметр.
  5. Толщина стенок. Этот параметр определяет то, как сложно провести обработку заготовки.
  6. Расстояние, на которое изделие может выступать за границы фиксирующего механизма.
  7. Расстояние между центрами внутренних отверстий.
  8. Наличие и особенности соединительных швов. Некоторые заготовки получаются путем сваривания концов. Получаемый шов может по-разному реагировать на пластическую деформацию.
  9. Необходимость в образовании канавок на поверхности. Развальцовка также может привести к образованию требуемых канавок на медной трубке.

Большинство применяемых устройств характеризуется универсальностью. Все механизмы также могут отличаться друг от друга.

Инструменты, предназначенные для проведения рассматриваемой работы, позволяют:

  1. Исключить вероятность появления сильных разрезов. Это достигается за счет постепенного оказания давления, которое распределяется равномерно.
  2. Достигнуть равномерной толщины стенок. При этом подобный результат можно достигнуть даже в случае, если изначально заготовка имела неравномерные стенки.
  3. Отверстие внутри изделия становится гладки и ровным.

Большей производительностью характеризуются устройства с электрическим приводом. Он сегодня широко распространены, незаменимы в случае, когда нужно деформировать изделие с большой толщиной стенок.

Развальцовка в домашних условиях

Провести развальцовку можно в домашних условиях. Для этого могут использоваться самые различные механизмы, в большинстве случаев приобретают механический.

В некоторых случаях для проведения работы создается самодельный механизм развальцовки. Он также характеризуется высокой производительностью и универсальностью в применении.

Как изготовить инструмент?

Самодельный инструмент можно изготовить для его длительного применения. Конструкция достаточно проста, она представлена станиной, изготавливаемой из двух схожих по геометрии уголков. При сборке механизма применяется:

    1. Болгарка.
    2. Заточной и сверлильный станок.
    3. Два болта с резьбой не менее 8М.
    4. В качестве основного материала может использоваться уголок длиной 100 мм. Лучше всего выбрать вариант исполнения из нержавеющей стали.
    5. Оправки.

    Уголки скрепляются между собой болтами. Для этого сверлильным станком делают соответствующие отверстия. В основе фаски просверливаются отверстия.

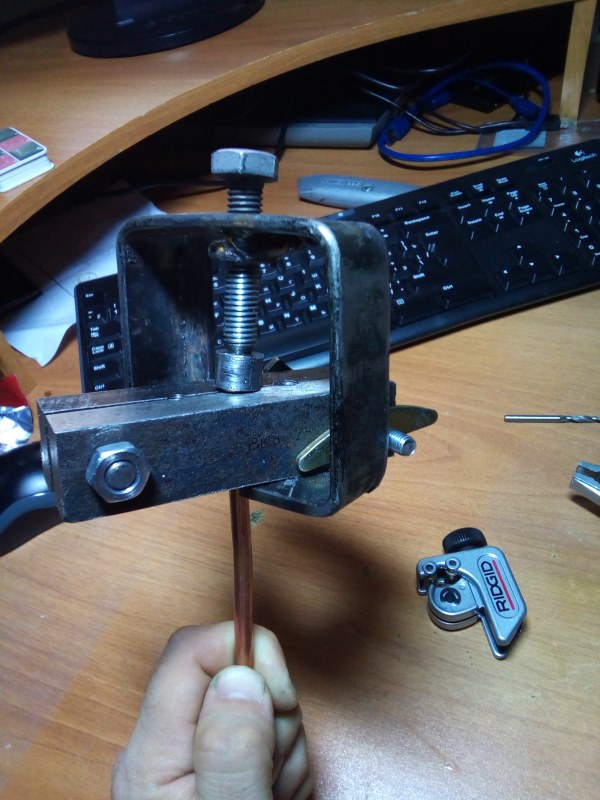

    Самодельный развальцовщик

    Самодельный развальцовщик

    Работать с подобным механизмом следует также, как и с многими другими, которые можно приобрести в специализированных магазинах.

    Как развальцевать медную трубку?

    Благодаря высокой пластичности меди обрабатывать медные трубки из этого сплава достаточно просто. Развальцовка медных трубок своими руками проводится следующим образом:

    1. Заготовка зажимается в державке так, чтобы она выходила за края на 5-6 мм.
    2. Вместо конуса устанавливается специальная насадка, которая подходит под диаметр заготовки.
    3. Надевается штуцер, уделяется внимание направлению резьбы.
    4. Штамп должен изготавливаться из материала, твердость которого намного больше твердости заготовки. Он вдавливается, за счет чего край торца деформируется.
    5. Вместо штампа устанавливается конус. Он вдавливается постепенно. Только при равномерном воздействии можно обеспечить требуемое качество получаемого изделия.
    6. После обработки происходит осмотр заготовки. При появлении незначительных дефектов их можно зачистить.

    Некоторые заготовки подвержены в меньшей степени обработке рассматриваемым методом. Примером можно назвать хрупкие сплавы, в структуре которых при деформации могут появится трещины и другие дефекты.
