Люди начали использовать зубчатые передачи еще в античности. Идея передавать момент вращения не при непосредственном контакте двух зубчатых колес, а на большое расстояние с помощью бесконечной цепи принадлежит гениальному художнику и изобретателю Леонардо да Винчи. На практике такие приводы были реализованы в начале 19 века. Чтобы механизм работал эффективно, необходим точный расчет всех ее элементов, а прежде всего- звездочек.

Расчет звездочки цепной передачи по шагу цепи

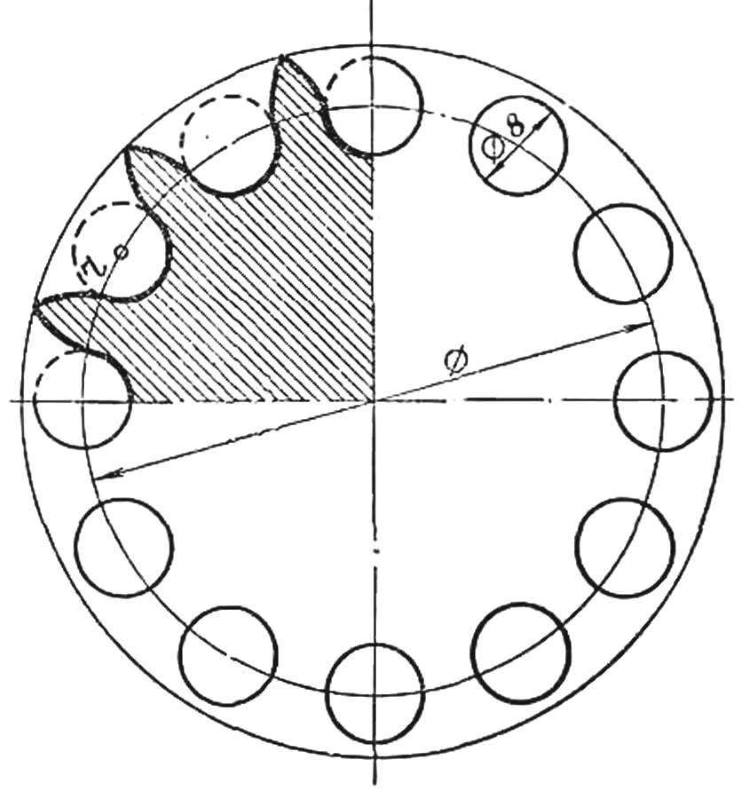

Размеры венца звездочек

При конструировании звездочки цепных передач учитывают, что она должна выполнять ряд основных функций:

  • передавать момент вращения с ведущего вала на ведомый;
  • захватывать и высвобождать звенья цепи без рывков и ударов;
  • удерживать механизм в плоскости вращения.

Для этого ее форма и размеры должны строго соответствовать результатам расчета.

Согласно рекомендациям ГОСТ 591-69, регламентирующего звездочки к приводным роликовым и втулочным цепям при проектировании исходят из следующих начальных параметров:

  • шаг цепи t;
  • количество зубцов z;
  • диаметр окружности зацепления d1;

Основные размеры, определяющие геометрическую форму изделия, это:

  • диаметр делительной окружности D дел;
  • диаметр окружности выступов D выст;
  • радиус впадин r;

Звездочка для цепной передачи

Расчет параметров звездочки цепной передачи по заданному шагу цепи осуществляется в следующей последовательности:

  1. Оси шарниров звеньев во время зацепления с зубцами цепного привода располагаются на делительной окружности, расчет диаметра проводят по формуле:
  2. Расчет окружности выступов:
  3. Расчет радиуса впадин (в мм) r = 0,5025 * d1 + 0,05.
  4. Расчет диаметра окружности впадин D впад = D дел — 2 * r.

Скачать ГОСТ 591-69

При построении чертежа звездочки для цепной передачи D выст рассчитывают с точностью до 0,1 миллиметра, другие параметры-с точностью до 0,01 мм.

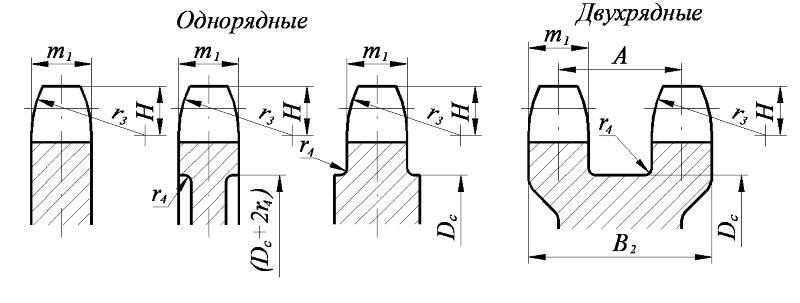

Конструкция ступицы и диска звездочек цепных передач

Ступица и диск звездочки чаще всего отливаются или фрезеруются в качестве единой детали. Ступица служит для крепления изделия на ведущем или ведомом валу механизма. Она должна обеспечивать надежную фиксацию, исключающую осевые и радиальные биения детали на валу. Поэтому к качеству внутренней поверхности предъявляются высокие требования. Крепление осуществляется с помощью:

  • шлица для скоростных и высоконагруженных цепных приводов;
  • шпонки для тихоходных цепных приводов.

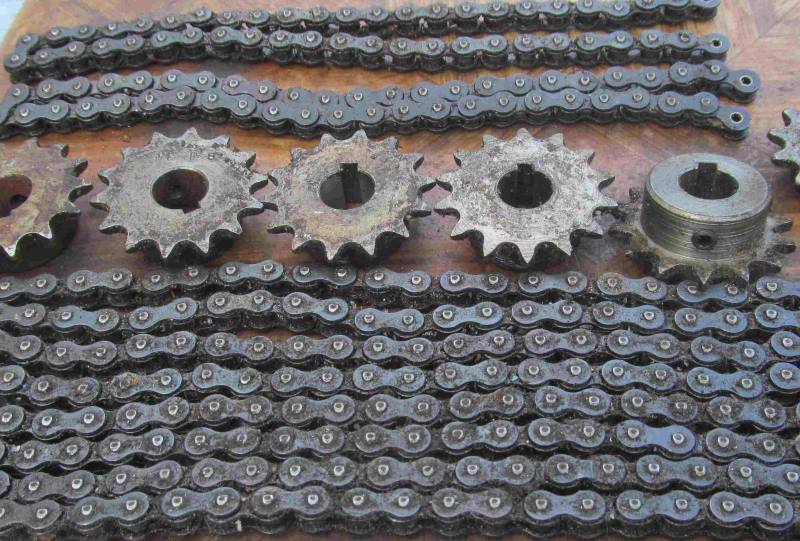

Звездочки цепной передачи

Диаметр ступицы должен удовлетворять двум требованиям:

  • обеспечивать прочность конструкции;
  • не утяжелять ее сверх необходимого.

Для чугунных деталей его обычно выбирают равным 1,65 от диаметра вала, для стальных коэффициент расчета снижается до 1,55.

Длина ступицы определяется характером фиксации на валу- шпонкой или шлицем и обычно расчет делают в диапазоне 1,2-1,5 от диаметра вала.

Для звездочек малых размеров ширина диска выбирается равной ширине зубца. Для изделий больших размеров, особенно высоконагруженных, ширину увеличивают до 5%, в зависимости от радиуса закругления основания зубца.

Рассчитанные размеры округляются до ближайшего числа из стандартного ряда размеров.

Материалы звездочек цепных передач

Изделия подвергаются большим ударным нагрузкам, поэтому для их изготовления применяют стальные сплавы:

  • со средним содержанием углерода и с легирующими добавками, закаляемые до твердости 45-55 ед.;
  • подвергаемые цементированию на глубину 1-1,5 мм и последующему закаливанию до 55-60 ед.

Для малошумных цепных приводов применяют такие материалы, как текстолит, полиамидные и полиформальдегидные пластмассы. Они амортизируют удары звеньев роликовой цепи, снижают шумы и вибрацию и продлевает срок службы цепей. Это происходит за счет снижения динамических нагрузок на звенья. Такие детали менее прочны, чем стальные, поэтому цепные приводы с ними ограничены по передаваемой мощности. Точный расчет передачи углового положения зубчатой цепью проводится при проектировании механизмов систем управления, в том числе для летательных аппаратов.

Для цепных приводов с низкой скоростью хода (не более 2 метров в секунду) и малыми динамическими нагрузками применяют также чугун. Термообработкой твердость изделий доводят до 350-430 единиц по HB. В тяжелых условиях эксплуатации, в сельхозмашинах и дорожных механизмах, используют упрочненные чугуны с пониженным коэффициентом трения.

Для снижения динамических нагрузок, уровней шума и вибрации в высокоскоростных цепных передачах применяют также специальные покрытия- как наплавка металлов, так и напыление тефлонового слоя.
