Двигатель внутреннего сгорания и другие конструкции, в состав которых входит кривошип, характеризуются достаточно высокой сложностью. Рассматриваемый элемент конструкции характеризуется довольно большим количеством особенностей, среди которых отметим радиус. Для того чтобы понять принцип действия и многие другие параметры детали следует рассмотреть кривошип подробнее.

Радиус кривошипа

Устройство КШМ

Схема стандартного кривошипа представлена сочетанием различных элементов, которые и обеспечивают передачу с перенаправлением вращения. Они следующие:

  1. Шатун.
  2. Цилиндр-поршневая группа.
  3. Коленчатый вал.

Все эти детали расположены в двигателе в блоке цилиндров. Полезная КПД находится в обширном диапазоне, может быть достаточно большим. Рассматривая чертеж следует уделить внимание тому, что все элементы должны точно позиционироваться относительно друг друга.

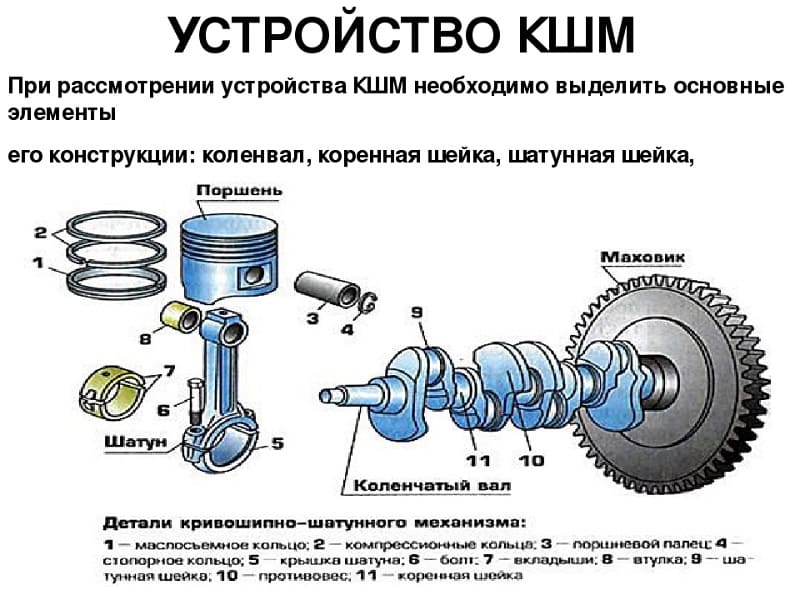

Устройство КШМ

Поршень

Важным элементом механизма зачастую становится поршень. Это связано с тем, что во время движения поршня создается требуемое давление. Особенностями назовем следующие моменты:

  1. Точность размеров повышенная. В противном случае ДВС потеряет мощность или заклинит при эксплуатации.
  2. При изготовлении применяются легкие сплавы, за счет чего повышается КПД.
  3. Материал должен выдерживать воздействие окружающей среды.
  4. Радиус соответствует блоку цилиндров.

Для обеспечения требуемой степени герметизации на этой детали делают несколько проточек, предназначение которых заключается в расположении герметизирующих колец.

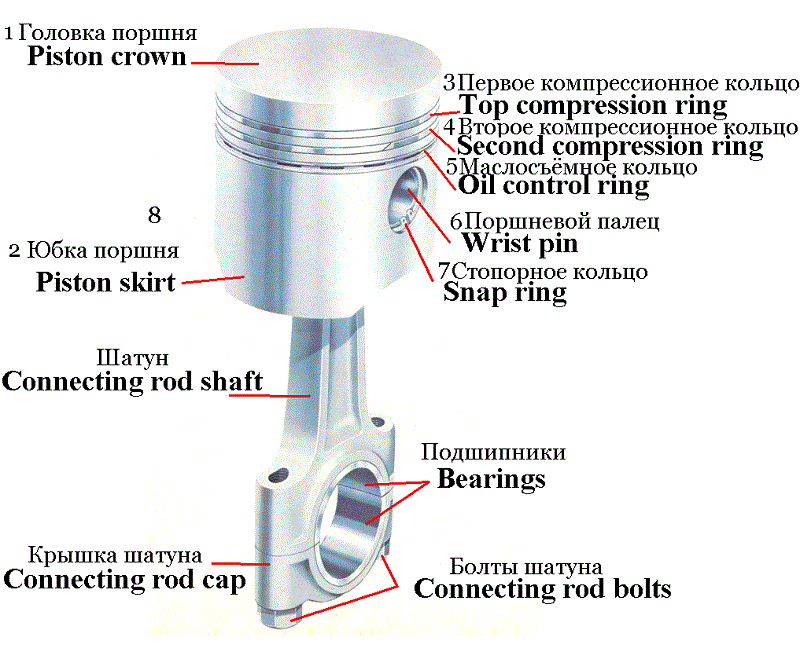

Поршень

Шатун

Еще одним важным элементом можно назвать шатун. Его предназначение заключается в связи поршня и коленвала. За счет этого обеспечивается передача механического действия. Ключевыми особенностями назовем следующее:

  1. Шатун выполнен в виде двутаврового изделия.
  2. Шатун характеризуется повышенной устойчивостью к изгибу.
  3. На концах, как правило, расположены головки для соединения с поршнем и коленчатом валом.
  4. Радиус варьирует в большом диапазоне.

В месте непосредственного контакта шатуна с коленчатым валом находится шатунная шейка. Нижняя часть выполнена в разъемном виде, за счет чего можно провести демонтаж.

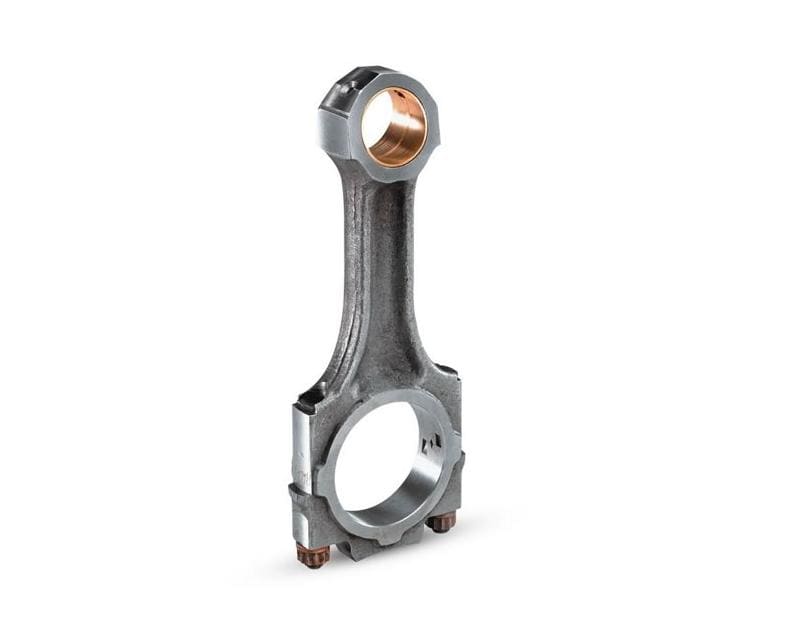

Шатун

Коленчатый вал

Устанавливается вал кривошипа в механизме для второго этапа преобразования энергии. За счет этого элемента есть возможность провести превращение поступательного движения поршня в возвратно-поступательное. Стоимость подобного изделия довольно высока, так как он обладает сложной геометрией. Радиус кривошипа также зависит от различных моментов. Особенности вала следующие:

  1. Есть два типа шеек: шатунные и коренные. Их предназначение существенно отличается, как и форма. Соединение проводится особым типом шеек.
  2. Фиксация проводится при помощи специальных крышек. Даже малейшее смещение может стать причиной серьезного износа.
  3. Для снижения степени трения устанавливаются подшипники. Выделяют довольно большое количество различны вариантов исполнения подшипников, выбор проводится в зависимости от эксплуатационных условий.
  4. Шатунные шейки предназначены для крепления шатуна. Они имеют относительно небольшие размеры, повторяют форму шатуна.
  5. Диаметр может варьировать в большом диапазоне.

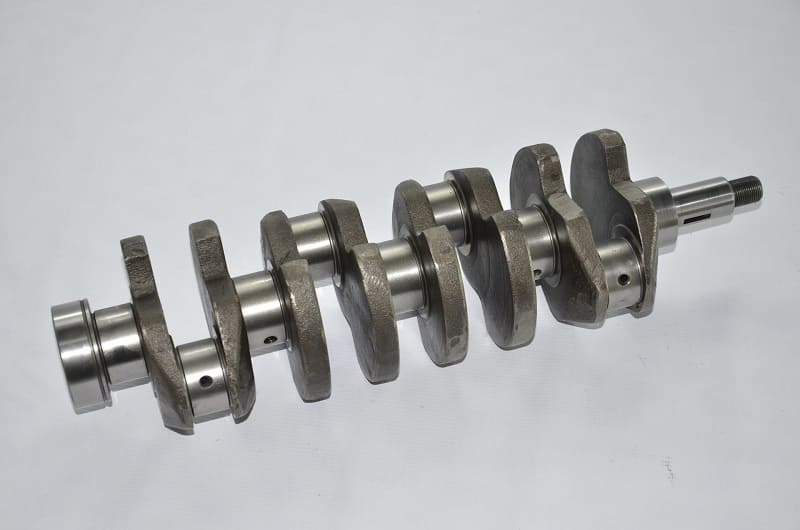

Коленчатый вал

При изготовлении этого элемента применяется сталь, которая характеризуется высокой устойчивостью к нагреву и механическому воздействию.

Маховик

У двигателя также есть маховик, который является важным конструктивным элементом. Сред особенностей отметим:

  1. Уделяется внимание правильности фиксации. Он не должен прокручиваться, так как это станет причиной повреждения вала.
  2. При изготовлении применяется сталь с повышенной устойчивостью к высокой температуре.
  3. Обладает значительным весом и габаритами, при раскручивании обеспечиваются наиболее благоприятные условия вращения коленвала.
  4. За счет большого веса возникают существенные проблемы при старте двигателя, так как для его раскручивания требуется высокое усилие.
  5. Увеличенный радиус также неблагоприятно отражается на массе изделия.

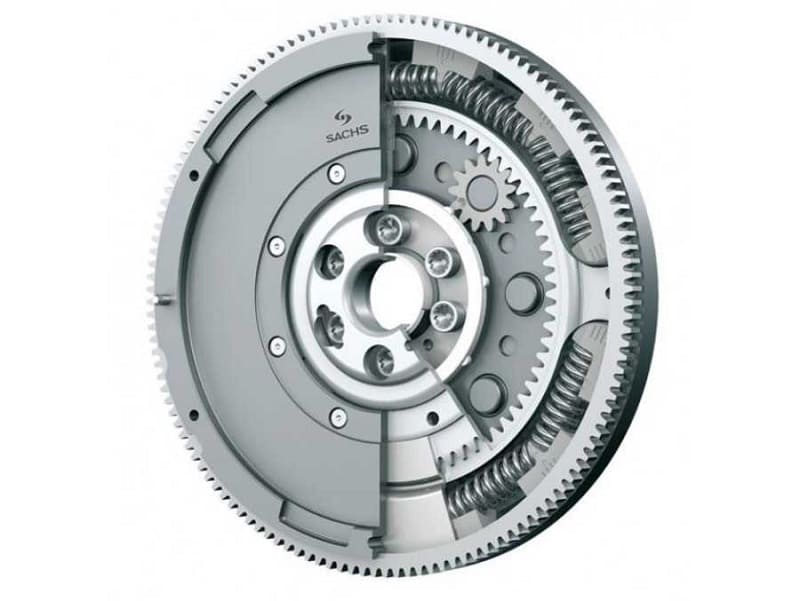

Маховик КШМ

Маховик должен иметь точные размеры, так как даже незначительные отклонения могут привести к серьезным последствиям. Он устанавливается для выполнения различных функций.

Блок и головка блока цилиндров

Все детали расположены в герметичном корпусе, который называется блоком. Его размеры характеризуются высокой точностью, есть охлаждающий пояс. Для облегчения конструкции и эффективного отвода тепла применяется алюминий.

Головка блока цилиндров накрывает основную часть. Она позволяет проводить обслуживание при необходимости. При ее изготовлении также применяется металл с небольшим весом. В верхней части есть отверстия для подключения других узлов, а также отвода продуктов горения.

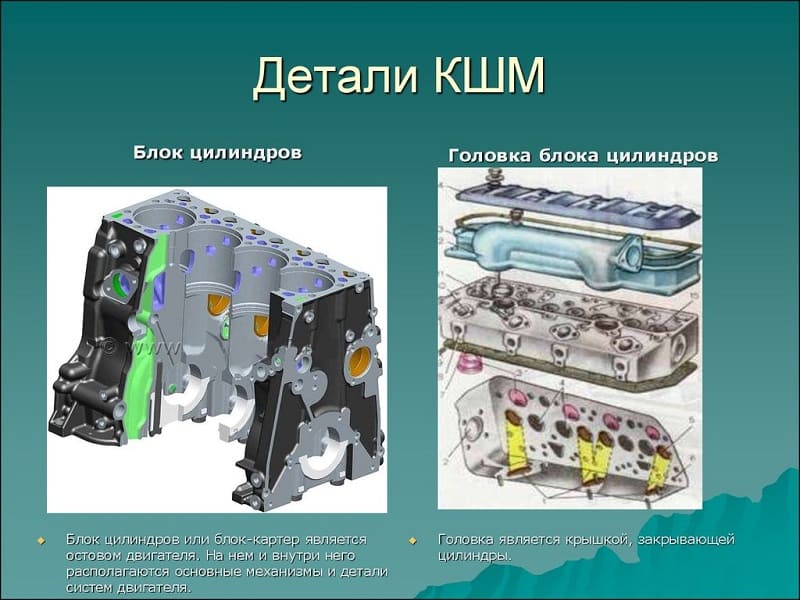

Блок и головка блока цилиндров

Какими параметрами определяется ход поршня

Выделяют достаточно большое количество различных признаков, по которым проводится определение хода поршня. Среди особенностей отметим:

  1. Радиус кривошипа.
  2. Частота вращения кривошипа.

Двигатель работает в несколько тактов, за счет чего обеспечивается сгорания топлива и отведение продуктов горения. Ход устройства также определяется двумя мертвыми точками.

Как определить радиус кривошипа

Приведенная выше информация указывает на то, что радиус кривошипа является важным параметром, который рассматривается при обслуживании и в других случаях. Определяется этот показатель расстоянием между осевой линией вращения коленчатого вала и осевой лини шатунной шейки.

Стоит учитывать, что с изменяемым радиусом кривошипа встречается относительно небольшое количество различных устройств. Этот параметр во многом определяет плавность хода, а также многие другие моменты.

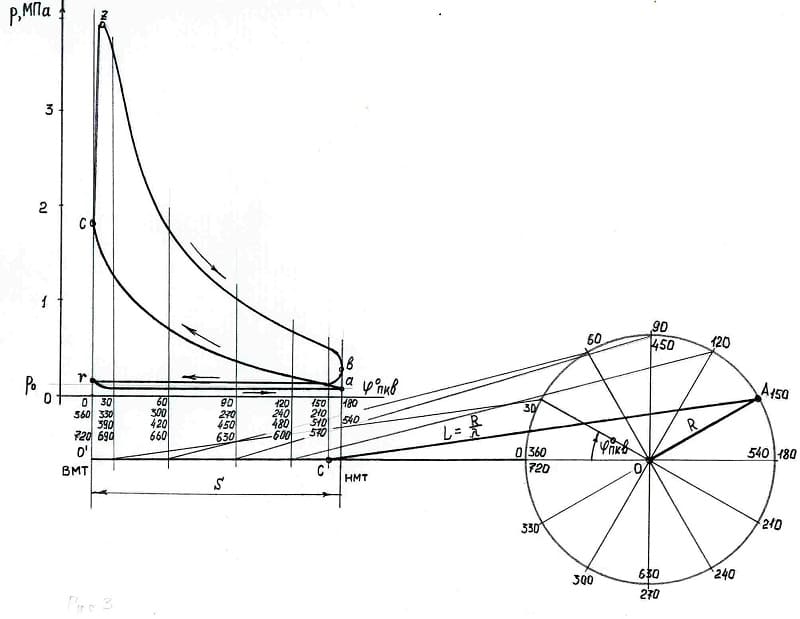

Расчет кривошипно-шатунного механизма

В заключение отметим, что при изготовлении кривошипа применяется сталь, которая прошла дополнительную термическую обработку и другое улучшение. Самостоятельно изготовить его практически не возможно, что связано с высокой точностью размеров и сложностью обработки материала.
