Погрешность базирования – отклонение фактической позиции установленной заготовки относительно заданного положения. Она возникает во время процесса базирования – процедуры регулировки местоположения заготовки в выбранной системе координат, влияющей на размер исходной детали. Также погрешность появляется в процессе обработки, сборки и настройки изделия на производственных токарных станках. На точность обработки влияют такие факторы, как форма детали и её размеры, прописанные инженерами в чертежах или эскизах. Каждый мастер должен знать, как определить погрешность базирования, чтобы не допустить ошибок при базировании деталей, её обработке и выполнении монтажных работ над заготовками.

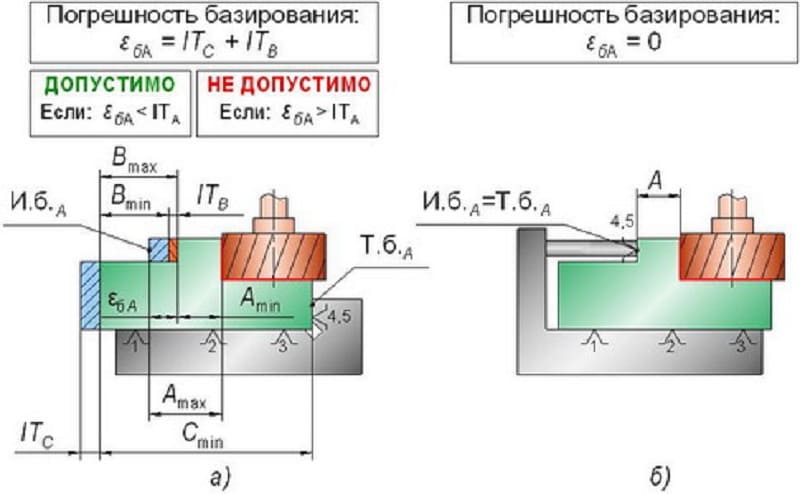

Погрешность базирования

Определение допустимой погрешности базирования осуществляется главным образом по формуле εБ.ДОП = δ — ∆. При её расчёте следует учитывать, что действительное отклонение должно всегда быть меньше предельно допустимых значений. Полученный результат измерений всегда будет приблизительным.

Понятие о погрешностях базирования

На точность обработки влияют следующие факторы:

  1. Различие действительных и номинальных размеров заготовки.
  2. Отклонение обрабатываемых конструкций от параллельности, перпендикулярности, концентричности и других видов точных взаимных расположений.
  3. Неисправность станков и прочего производственного оборудования, которое вызвано неправильным изготовлением его несущих конструкций и основных комплектующих. 1 Также 1 из частых причин плохой работы станков является появление зазоров на подшипниках, шпинделях и ходовых винтах.
  4. Деформации заготовки, произошедшие как до начала, так и во время процедуры обработки. Изменения формы детали вызваны неправильностью базирования или плохим качеством её поверхностей.

Существует 2 основные разновидности погрешностей:

  1. Погрешность закрепления: проявляется при воздействиях на заготовку до или во время её непосредственного зажатия на станке. Это вид обусловлен перемещением установочных баз, которые ограничивают деталь в движении и перемещают её только по одной оси координат. Сдвиг установочной базы обусловлен неправильной настройкой приборов и креплений, осуществляющих зажим изделия. В результате, происходит деформация заготовленного материала.
  2. Погрешность установки: образуется во время окончательной закрепления заготовки в конструкции токарного станка. Она вычисляется путём суммирования величин погрешности базирования и погрешности заготовки. Главными причинами её возникновения является несоответствие форм поверхностей основных баз и обилие стружечных отходов, засоряющих обрабатываемую поверхность детали. Чтобы минимизировать отклонения изделия, необходимо соблюдать принципы совмещения и постоянства установочных баз.

Примерами расчётов погрешности базирования являются действия по определению величины отклонения на плоской поверхности, в отверстии (на палец) и на цилиндрической поверхности через призматические приборы. При фрезеровании изделия на плоской поверхности измерительная база равняется установочной базе.  Различия практически отсутствуют, поэтому погрешность будет равняться нулю.

Базирование детали по отверстию используется для изготовления плит и комплектующих для различных корпусов. В этом случае изменения величины наклона изделия возникают при некачественном изготовлении материалов и при появлении лишних зазоров, что приводит к полному перекосу обрабатываемой конструкции. Если изделие обладает 2 отверстиями, то нужно выполнить установку на 2 пальца, 1 из которых должен обязательно быть ромбической формы. При отсутствии зазоров погрешность будет равняться нулю, потому что соблюдается принцип совмещения конструкторской и технологической баз, которые определяет эту величину во время ремонтных работ. В этом случае точные размеры заготовленной детали рассчитываются по формуле ε= б/2. Если же причиной отклонения детали стало наличие зазора, то для нахождения размерных характеристик нужно прибавить диаметр самого зазора ε= б/2 + ∆.

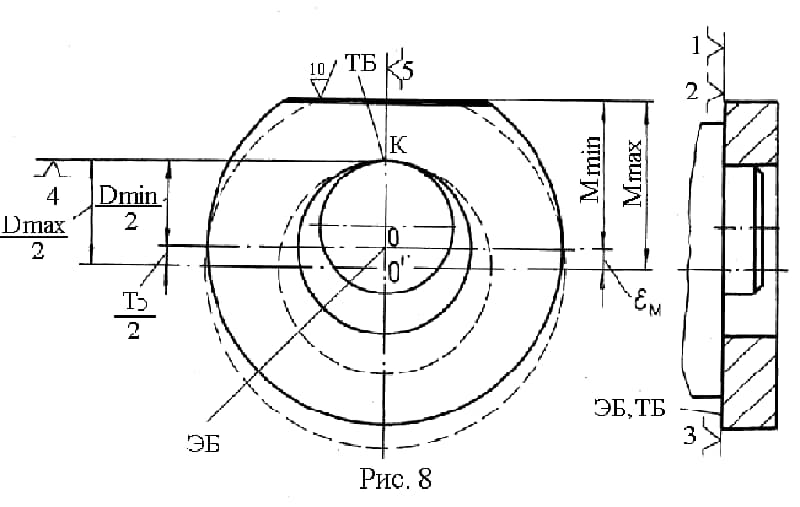

Чаще всего изделия, у которых присутствуют отверстия, закрепляются в трёхкулачковом патроне. Он позволяет отверстиям принимать правильную форму окружности.

После закрепления поверхность конструкции возвращается в первоначальное положение, а отверстие частично деформируется. Возникает погрешность базирования, заключающаяся в непрямолинейности зубьев ступенчатого вала станка. Самой распространённой причиной возникновения данного отклонения является непрочное закрепление вала станка. При установке оправки на передний центр патрона погрешности будут эквивалентны. При базировании деталей в цанговых патронах износы конструкции режущего инструмента перестают оказывать общее влияние на отклонение заготовки, потому что погрешность равна 0.

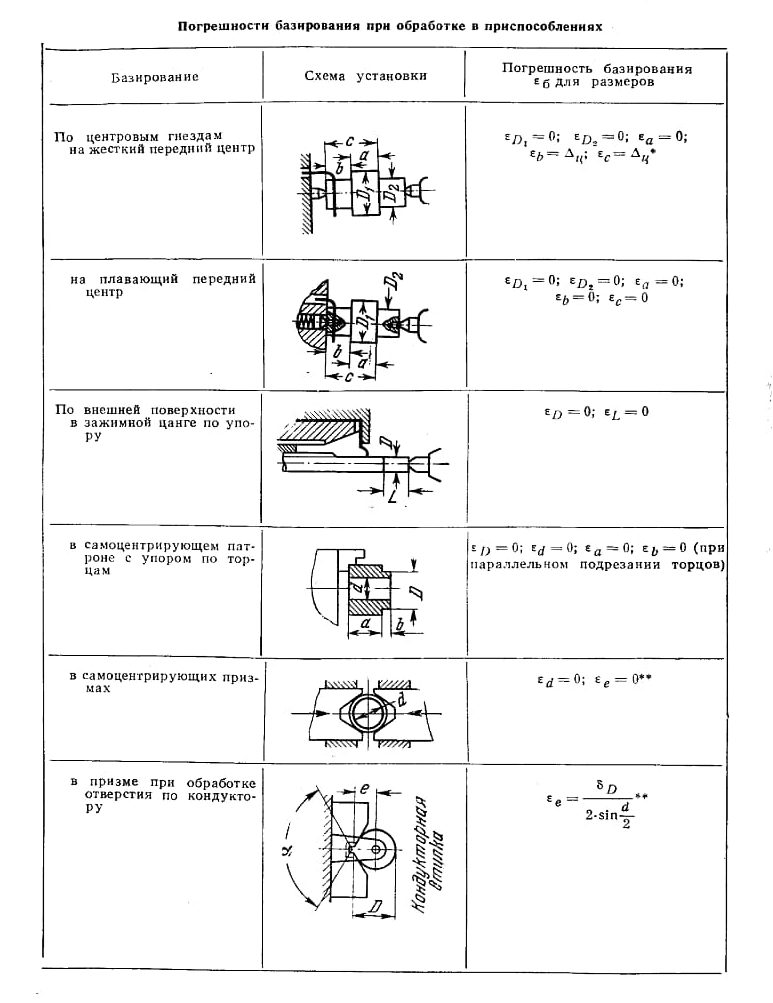

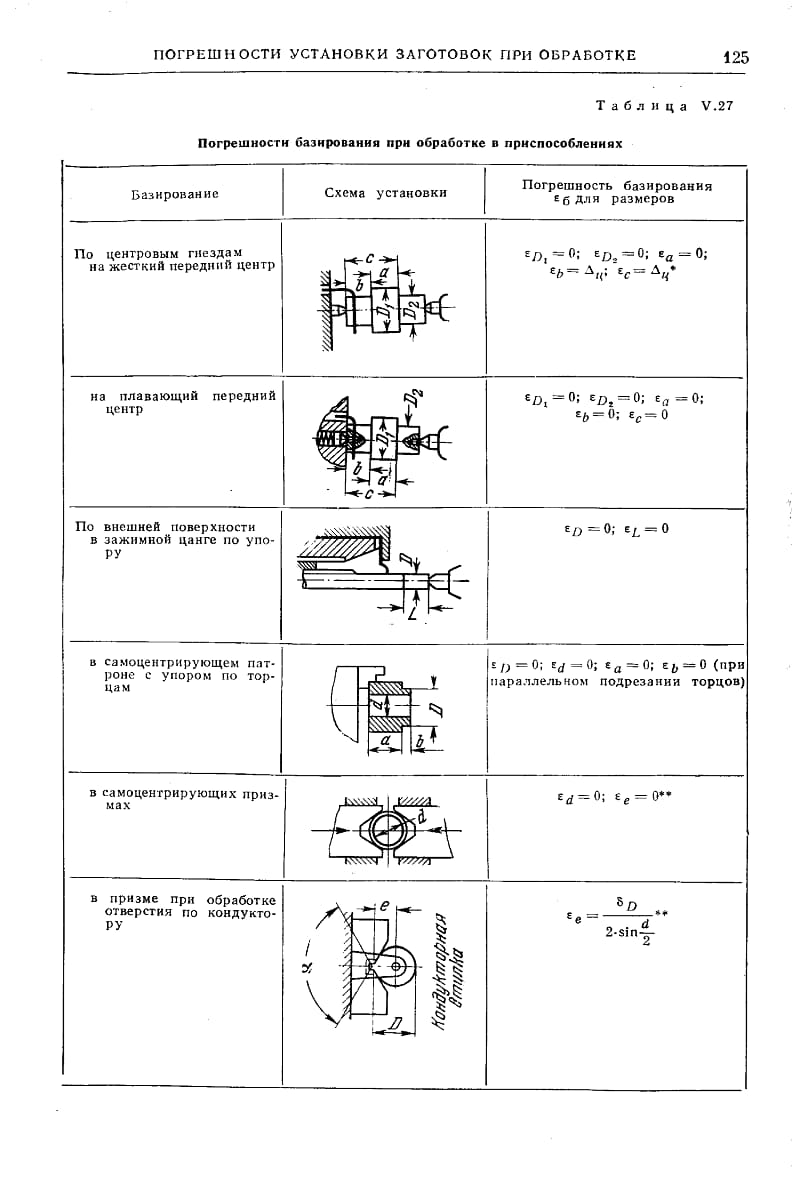

Погрешности базирования при обработке в приспособленияхДля более высокой точности работы при сверлении заготовки изделие закрепляют на столе станка. Торец сверлильного инструмента должен располагаться перпендикулярно к оси закреплённой детали. В центральной части заготовки проделывают специальное углубление, чтобы задать сверлильному станку правильное направление и предотвратить его поломку. После подготовки инструментов можно начинать процесс сверления изделия. Сверло подносится к торцу детали и плавно проделывает неглубокое отверстие. Чтобы не допустить смещение сверла, нужно центровать деталь. Во время процесса сверления необходимо периодически вынимать сверло, чтобы очистить отверстие от грязи и металлических опилок. Для снижения трения между сверлом и отверстием применяют смазочно-охлаждающие жидкости, компаундированные масла и эмульсионные растворы. Они увеличивают скорость сверления и позволяют проделывать отверстие за меньший промежуток времени.

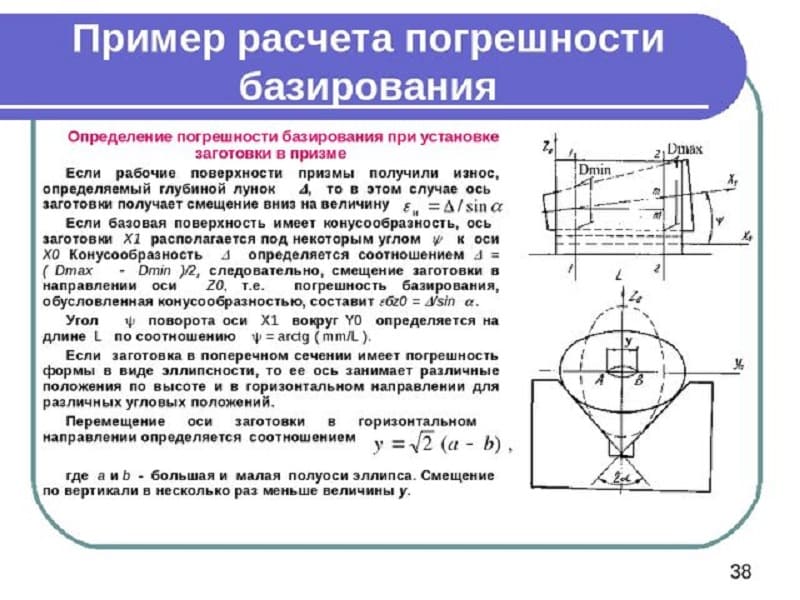

Большое распространение получила методика закрепления детали на призме – установочном элементе с 2 плоскостями в виде паза. Во время процесса базирования в призме отклонения появляются главным образом из-за формы самой заготовки. Чем точнее геометрическая форма, тем ниже значение отклонения заготовки. Цилиндрическая деталь располагается на призме перпендикулярно. Она должна всегда размещаться в призматической плоскости. Отклонение осуществляется из-за величины диаметра изделия и величины углов призмы. Оно рассчитывается посредством соотнесения размеров детали и призматических углов. Призмы применяются в самоцентрирующих аппаратах. При перемещении изделия призмы одновременно сдвигаются к центру оси, на которой находятся установочные базы.

Отдельным видом считаются систематические погрешности. Главными их отличиями являются постоянство и закономерность изменения отклонения.

Они происходят не только из-за физических особенностей базирования, но и личных качеств мастера (его наблюдательности и аккуратности при подготовке станка и измерении параметров заготовки). Систематическая погрешность делится на несколько подвидов:

  1. Погрешность метода: возникает при неграмотном применении теории метода, используемого во время измерения размеров детали, и при упрощениях формул, необходимых для проведения вычислений.
  2. Инструментальная погрешность: появляется при ложной установке измерительных приборов (их местоположение не соответствует характеристикам заготовки).
  3. Личные погрешности: проявляются при индивидуальных ошибках человека, заключающиеся в неточном подсчёте основных характеристик, написании асимметричных чертежей и поздней регистрацией важных сигналов.

Погрешность базирования как сумма допусков

Самыми частыми бывают постоянные систематические погрешности, которые образуются при неправильном базировании обрабатываемых предметов в самом начале отсчёта, применении неподходящих единиц измерения и применении неспециализированных вычислительных приборов. Они практически не оказывают влияние на результаты измерений, поэтому их очень трудно обнаружить математическим путём. Поэтому постоянные систематические погрешности рассчитываются посредством построения графика функции. На них указывается последовательность отклонений. Полученные результаты сравниваются с предельной величиной отклонения. Для проверки точности необходимо использовать манометр, определяющий величину поправок ограниченной точности. Поправки всегда должны быть эквивалентны погрешностям по величине, но противоположны по знаку.

Методики расчета погрешности базирования

Расчёт погрешности базирования выполняется по общему алгоритму:

  1. Определение положения измерительной базы, исходя из размерных характеристик детали. Измерительная база показывает относительное местоположение предмета и приспособлений для вычисления.
  2. Нахождение места размещения технологической базы заготовки. Она предоставляет данные о положении изделия во время процедуры обработки.
  3. В случае, когда технологическая и измерительная базы совмещаются, погрешность измерения равняется 0.
  4. Если базы имеют различия, то вычисления величины отклонения необходимо произвести геометрические расчёты отклонений заготовки. Из предельно допустимых значений нужно вычесть полученные результаты. Разность этих чисел будет являться искомой погрешностью. Общая формула выглядит следующим образом: [εб] = Т -∆ж.

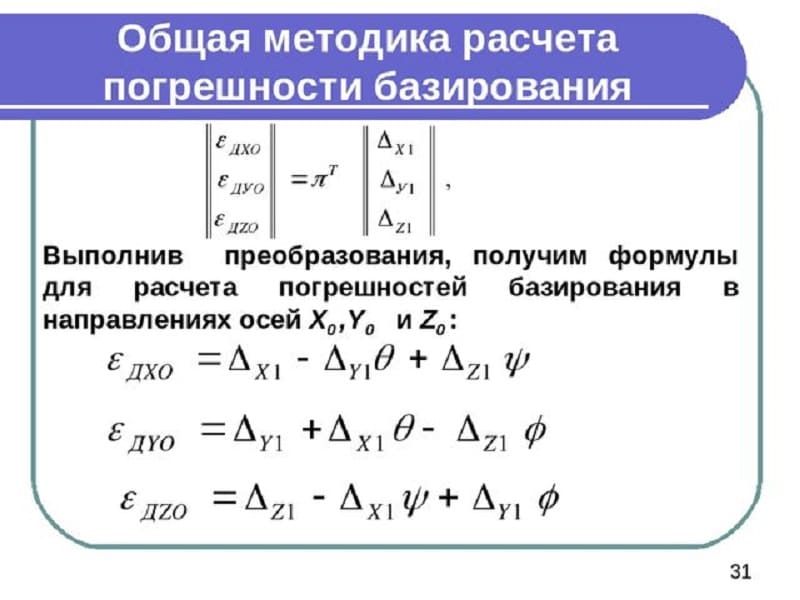

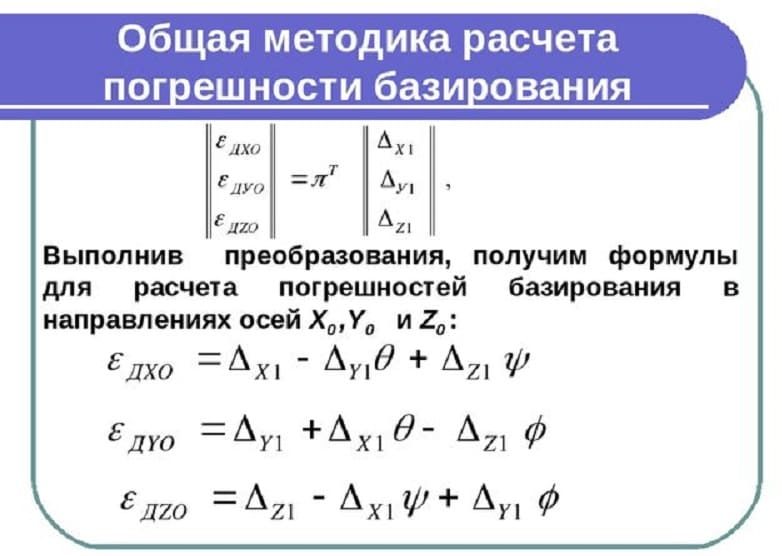

Общая методика расчета погрешности базирования

Классификация базисов, включает в себя, помимо измерительной и технологической баз, огромное количество подвидов:

  • вспомогательная база: определяет местоположение заготовки, прикреплённой к сборочной единице;
  • направляющая база: при зажиме ограничивает деталь в движении, предоставляя ей 2 степени свободы (вдоль оси и вокруг другой координатной оси);
  • опорная база: лишает изделие только 1 степени свободы – поворота вокруг оси координат;
  • скрытая база: представляет собой виртуальную ось на воображаемой плоскости, применяется при измерении погрешности детали, установленной в трёхкулачковом патроне(под скрытой базой понимается ось патрона, вместе с которой при смещении диаметра передвигается ось заготовки);
  • явная база: выступает полной противоположностью скрытой базы и является существующей осью, располагающейся на действительной координатной плоскости.

При отсутствии общего базиса и предельных значений мастер должен для правильного определения погрешности базирования найти исходную базу – часть измеряемой заготовки, которая сходится с обрабатываемой поверхностью по размеру. Если она не изменяется и не перемещается, то погрешность будет равна нулю.

Примером расчёта погрешности базирования может выступать задача по определению величины отклонения детали во время её фрезерования. Изначально необходимо составить эскиз изделия и на нём обозначить плоскость, являющуюся измерительной базой. Далее нужно определить количество степеней, ограничивающих перемещение. Отверстия детали совмещаются с цилиндрическими пальцами. Получившееся расстояние между отверстиями будет выступать технологической базой. Для нахождения отклонения нужно произвести совмещение этих баз и найти их разность. Важно, чтобы погрешность не оказалась меньше доступных величин отклонения.
