Пескоструй — это мощный профессиональный инструмент для очистки и обработки поверхностей, прежде всего, металлических, бетонных и каменных. Исторический предшественник пескоструя — это мытье котелка на берегу. Мойщик трет поверхность утвари песком и оттирает остатки пищи, жир и пригоревшие корочки.

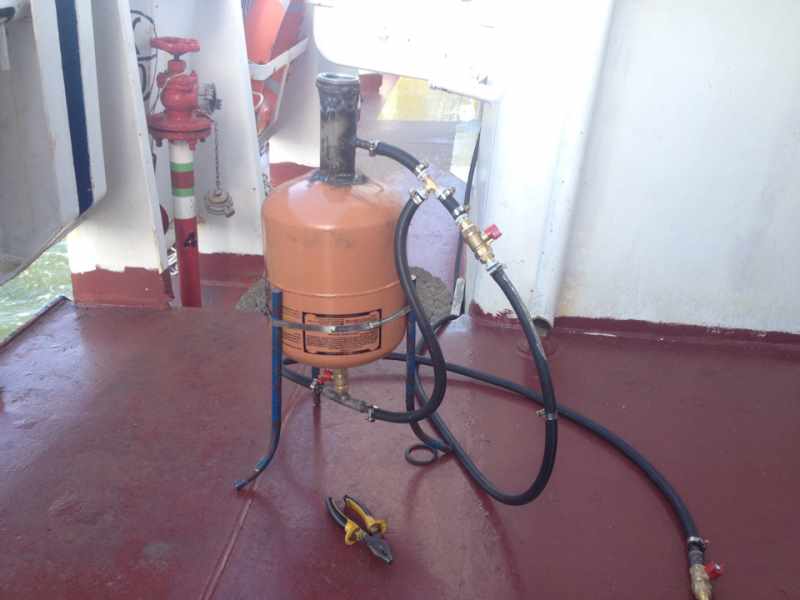

Пескоструй своими руками из газового баллона

Пескоструй своими руками из газового баллона

Тем же способом очищали изделия в процессе литейного производства. Работа была тяжёлая, грязная и очень трудоемкая. С изобретением высокопроизводительных компрессоров в 19 веке появилась возможность облегчить и ускорить очистку поверхностей в промышленности.

Сегодня пескоструй считается лучшим способом подготовки деталей к окраске, она надежно удаляет ржавчину и остатки старой краски. Для изделий сложной формы, с впадинами и пазухами, в которые трудно или невозможно подобраться абразивными насадками или проволочными щетками, пескоструйная зачистка является единственным доступным методом.

Принцип работы пескоструйного аппарата и его конструкция

Физический принцип действия

На обрабатываемую поверхность струей сжатого воздуха подается поток песка. Песчинки, соударяясь с неровностями поверхности, сдирают загрязнения, хлопья ржавчины, остатки краски и грунт. Важно, чтобы песок был сухой, влажный существенно ухудшает качество очистки и может закупорить пескоструя.

Конструкция

Пескоструй состоит из газового баллона, присоединенного к нему шланга подачи сжатого воздуха и распылителя. В баллоне воздух смешивается с песком и по армированному шлангу подается к распылителю. На конце распылителя установлена форсунка, формирующая абразивный конус . От входного штуцера к выходному через тройники и шаровой кран идет обходной шланг. Он пригодится для продувки слежавшегося в баллоне пескоструя песка.

Материалы и оборудование необходимое для изготовления пескоструя из баллона

Из материалов понадобится:

  • Стальной газовый баллон 50 литров. Корпус должен быть целый, вентиль может быть неисправным — он подлежит удалению.
  • Уголки 30×30 для ножек — 3 штуки, высота ножек — от 30 см.
  • Шаровые краны- 2 штуки.
  • Обрезок двухдюймовой трубы.
  • Резьбовая заглушка.
  • Шланг подачи воздуха.
  • Армированный шланг.

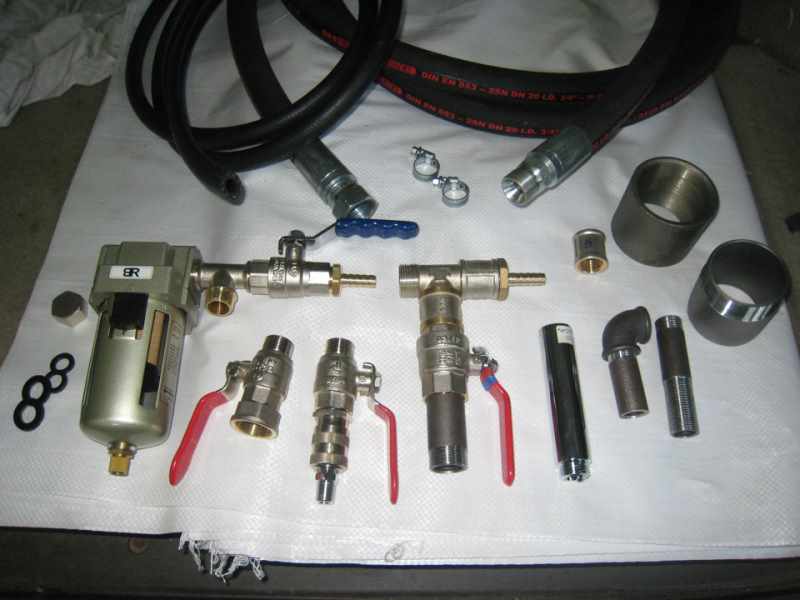

Материалы необходимые для изготовления пескоструя из баллона

Материалы необходимые для изготовления пескоструя из баллона

  • Форсунка.
  • Штуцеры и тройники.
  • Сантехническая лента или нить для уплотнения соединений.
  • Необходимые инструменты.
  • Сварочный аппарат.
  • Дрель или сверлильный станок.
  • Верстак с тисками.
  • Газовый ключ или переставные клещи.
  • Плашки для нарезания резьбы.
  • Болгарка.
  • Напильники.

Впоследствии вы можете захотеть покрасить ваш пескоструй или смонтировать его на одном колесном шасси с компрессором.

Технология изготовления пескоструя своими руками

Чтобы сделать пескоструй своими руками из газового баллона, не нужно обладать высочайшей квалификацией.
Перед началом изготовления нужно убедиться в том, что в газовом баллоне нет остатков газа. Проще всего залить баллон водой с моющим средством, а потом высушить сжатым воздухом.

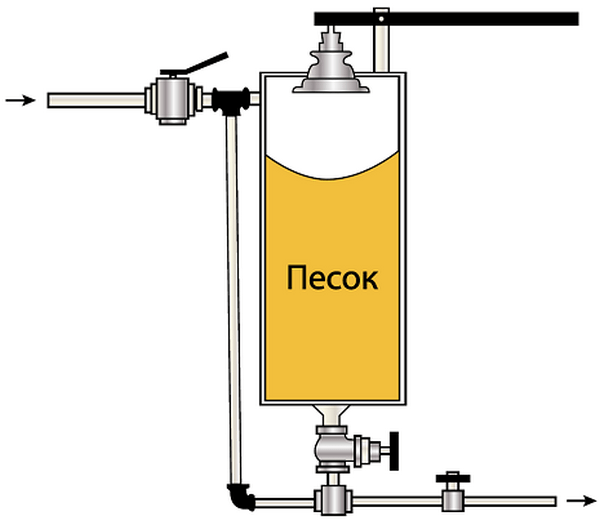

Схема пескоструя своими руками из газового баллона

Схема пескоструя своими руками из газового баллона

В верхней части газового баллона необходимо высверлить отверстие диаметром 50 мм и вварить в него обрезок трубы с нарезанной резьбой и завернуть на него резьбовую заглушку. Он будет служить для засыпки песка. В боковой части газового баллона сверлится отверстие для подачи сжатого воздуха, в него вваривается штуцер в нижней части газового баллона и делается третье отверстие — для подачи песка к форсунке. В него также вваривается штуцер. Снизу к газовому баллону привариваются ножки.

Важный этап — изготовление форсунки. В профессиональных установках их делают из дорогостоящих сплавов. В условиях мастерской можно обойтись керамическими корпусами отработанных свечей зажигания. В ней высверливается сквозное отверстие по продольной оси. Форсунки будут расходным материалом, поэтому следует озаботиться их запасом.

Окончательная сборка пескоструйного аппарата состоит в присоединении шлангов, штуцеров и тройников друг к другу.

Важно! Для эффективного функционирования устройства необходим компрессор производительностью как минимум 400 литров в минуту.

Сделать пескоструй под силу любому домашнему мастеру, имеющему базовые навыки и опыт сварки и слесарных работ.

О чем необходимо помнить во время работы

Абразивная струя, истекающая из аппарата под высоким давлением, при попадании на части тела человека, может причинить серьезные травмы. Вдыхание абразивной пыли, образующейся во время обработки, может привести к тяжелым поражениям органов дыхания и к хроническим заболеваниям. Если вы используете пескоструй, изготовленный из газового баллона, необходимо соблюдать общие меры безопасности при обращении с абразивными материалами, сжатым воздухом и сосудами высокого давления.

Работа с пескоструем

Работа с пескоструем

Необходимо тщательно проверять целостность шлангов, корпуса аппарата и вентилей перед началом зачистки.
Рабочая зона не должна быть загромождена, шланги должны лежать свободно, без образования петель.
Обрабатываемая деталь должна быть надежно закреплена.

Обязательно пользоваться средствами индивидуальной защиты: очки или прозрачный щиток и респиратор.

Возможно использование изолирующей сварочной маски с подачей воздуха.

Спецодежда должна быть по размеру и без разрывов. Рабочие перчатки лучше взять с крагами, защищающими кисти рук. Брюки должны покрывать обувь.

Средства защиты пескоструйщика

Средства защиты пескоструйщика

Часть использованного песка можно собирать в емкость и использовать повторно. Следует помнить, что часть песчинок разрушается при соударении с деталью, превращается в пыль и улетучивается, поэтому нужно предусмотреть закупку этого расходного материала.
