Во многих сферах деятельности возникает необходимость обеспечить прочные неразъёмные соединения деталей, имеющих одинаковый или отличающийся химический состав. К такому типу соединений относится пайка, которая основана на скреплении двух или нескольких деталей с помощью разогретого припоя. Различие в химическом составе и физических свойствах, как самих деталей, так и применяемых припоев, требует различной температуры нагрева мест соединения. Обычно пайку разделяют на низкотемпературную и высокотемпературную. В первом случае необходимо обеспечить нагрев добавляемого припоя до температуры в 450 °С, во втором случае температура должна быть значительно выше этой отметки. Для реализации этого технологического процесса современные производители предлагают большое количество типов паяльников. Правда, такое электрическое устройство как паяльник можно изготовить самостоятельно в домашних условиях. Самое главное разобраться с областью его применения, что планируется паять: микросхемы в радиоэлектронной аппаратуре или самовары.

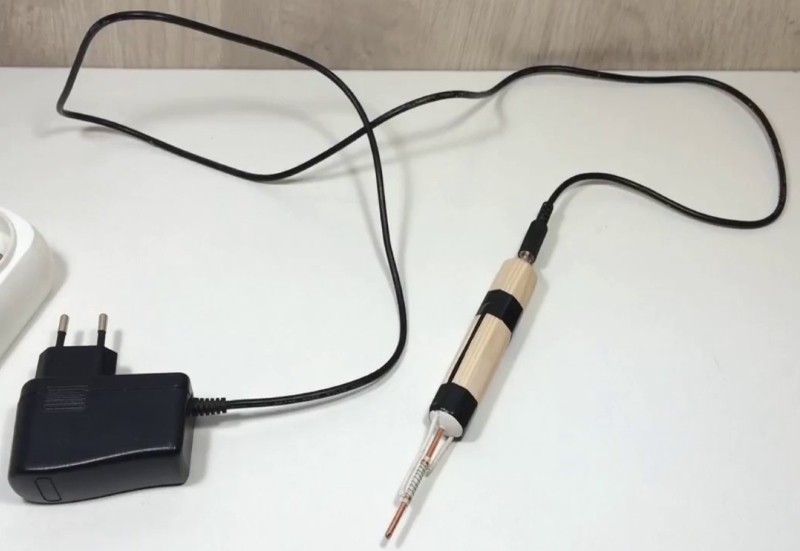

Паяльник своими руками

Паяльник своими руками

Требуемые физические характеристики для самодельного паяльника

Широкий выбор паяльников, которые представлены сегодня на рынке, упрощает выбор устройства для решения конкретных задач. Однако многие стараются иметь самодельный паяльник. Для этого следует рассмотреть требуемые физические характеристики самодельного паяльника.

Эти характеристики подразделяются по следующим величинам:

  • напряжению, подаваемому к нагревательному элементу (для электрических паяльников);
  • мощности нагревательного элемента;
  • наличию регулятора мощности;
  • размеру и форме жала;
  • способу нагрева припоя;
  • конфигурации ручки;
  • стоимости.

По первому параметру на электропаяльник подаётся или стандартное переменное напряжение 220В, или постоянное 12В, 24В. Величина напряжения определяет мощность таких паяльников. Она имеет дискретные значения с интервалом в 20 Вт. То есть 40 Вт, 60 Вт, 80 Вт и так далее. Более совершенные устройства имеют специальный регулятор мощности для паяльника.

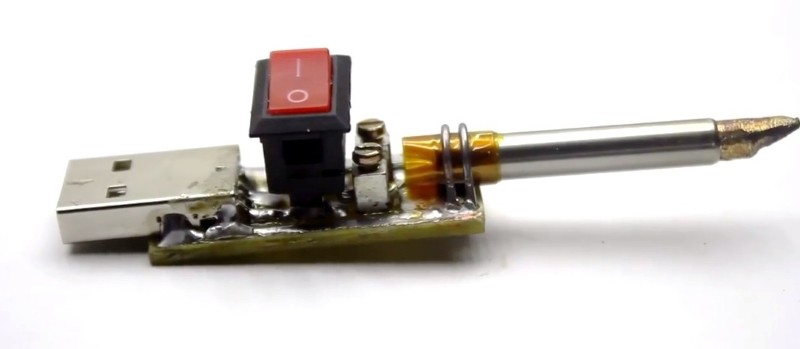

Самодельный паяльник на аккумуляторах

Самодельный паяльник на аккумуляторах

Размер и форма жала паяльника имеет достаточно широкий диапазон конструктивных решений. Часто для работы со сложными радиоэлектронными устройствами применяют специальные насадки (например, для выпаивания микросхем, в зависимости от её конструкции).

В современных паяльниках применяют следующие способы нагревания припоя:

  1. С помощью электрического тока, подаваемого на нагревательный элемент. В этом случае применяется: нихромовая проволока, керамический стержень, индукционная катушка, импульсный преобразователь.
  2. Газовые аппараты. Нагрев припоя происходит за счёт горения газовой струи. Можно его назвать мини сварочный аппарат. Такие устройства относятся к профессиональному оборудованию.
  3. Инфракрасные станции. Нагрев припоя происходит при помощи инфракрасного излучения. Он создаёт зону нагрева от 10 миллиметров до 60 миллиметров. Размеры и форма зоны разогрева могу варьироваться в зависимости от устройства окна инфракрасного излучения.

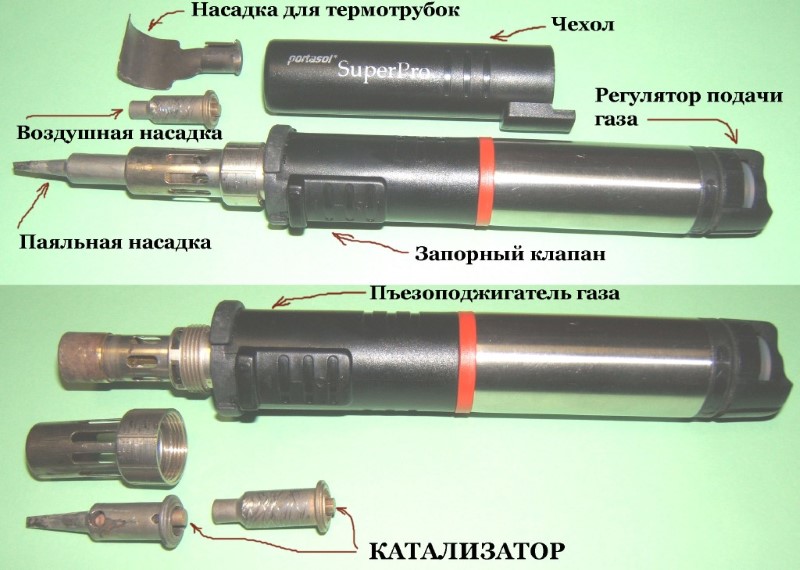

Конструкция газового паяльника

Конструкция газового паяльника

Наиболее применяемыми считаются аппараты, реализующие нагрев жала с помощью электрического тока. Небольшое количество элементов и простота конструкции, позволяет утверждать, что паяльник можно сделать своими руками.

Порядок самостоятельной сборки паяльника

Необходимость иметь самодельный паяльник может быть продиктована двумя соображениями: характеристики существующих образцов не удовлетворяют конкретным требованиям, стремление снизить расходы на приобретение паяльника. Чтобы понять, как сделать паяльник своими руками, необходимо рассмотреть его устройство.

Обычный электропаяльник включает: нагревательный элемент для паяльника, жало, корпус, защитный фартук, ручку, подводящий провод. Все перечисленные элементы могут быть сделаны своими руками или выбраны из готовых элементов от других, например неисправных приборов.

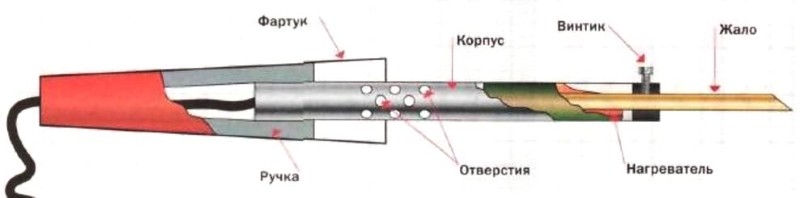

Устройство паяльника

Устройство паяльника

В настоящее время существует большое количество самодельных конструкций подобных устройств. Наиболее популярными можно считать следующие:

  • изменение существующей конструкции или добавление необходимых деталей (например, изменение диаметра жала);
  • добавление регулятора мощности нагрева паяльника;
  • самодельный микропаяльник;
  • аппарат из резистора.

Изменение конструкции паяльника предполагает изменение формы жала, и тем самым снижение мощности и времени контакта с деталью.

Бывают случаи, когда даже маломощные паяльники (например, 25 Вт или 40 Вт) не способны решить требуемую задачу. В этом случае на готовое жало накручивают нихромную проволоку по спирали, оставляя один конец свободным, в качестве нового жала. Таким образом, удаётся существенно снизить диаметр жала, что снижает площадь контакта с деталью.

Применение самодельного регулятора мощность в комплексе удаётся получить улучшенные характеристики нагрева. В радиолюбительской литературе можно выбрать схему регулятора мощности, исходя из своих требований, доступа к требуемым радиодеталям, опыта сборки радиотехнических устройств.

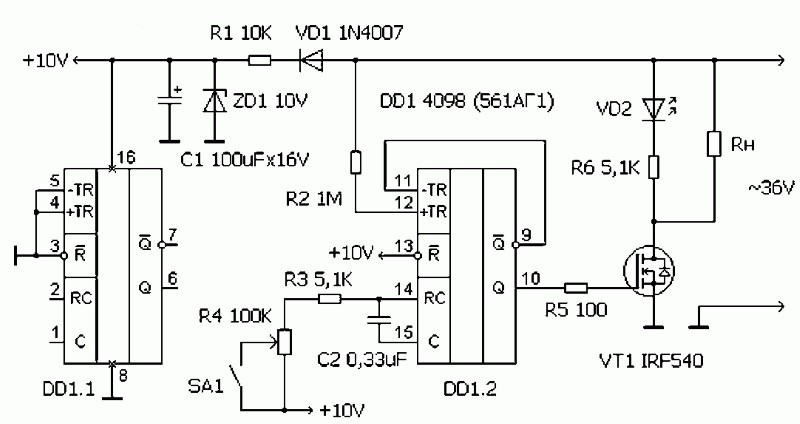

Принципиальная схема регулятора мощности паяльника на 36В

Принципиальная схема регулятора мощности паяльника на 36В

Обычно в качестве регулирующего элемента используется тиристор или симистор. Для стабилизации выходного параметра применяют микроконтроллер. Выбор формы корпуса остаётся за изготовителем. Чаще используют уже готовые корпуса: розетки, корпус удлинителя, корпус от блока питания мобильного телефона и так далее. Поэтому изготовить самостоятельно такой регулятор мощности для паяльника достаточно просто.

Молотковый самодельный паяльник

Для пайки крупных деталей можно изготовить молотковый самодельный паяльник. Такое специфическое название он получил благодаря наконечнику, который по форме напоминает молоток. Мощность такого паяльника может достигать 200 ватт.

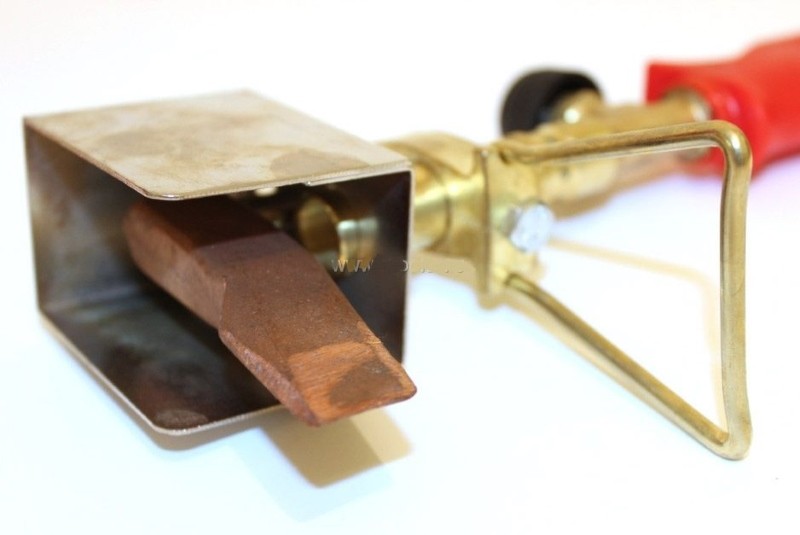

Молотковый паяльник

Молотковый паяльник

Изготовить его не сложно. Самое главное продумать систему надёжного крепления наконечника. Обычно он достаточно массивный. Основной проблемой при изготовлении является сложность отыскания заготовки для наконечника.

Простейший миниатюрный паяльник

Для пайки мелких деталей можно своими руками микропаяльник. Для его изготовления используют детали от прибора для выжигания. Получится простейший миниатюрный паяльник.

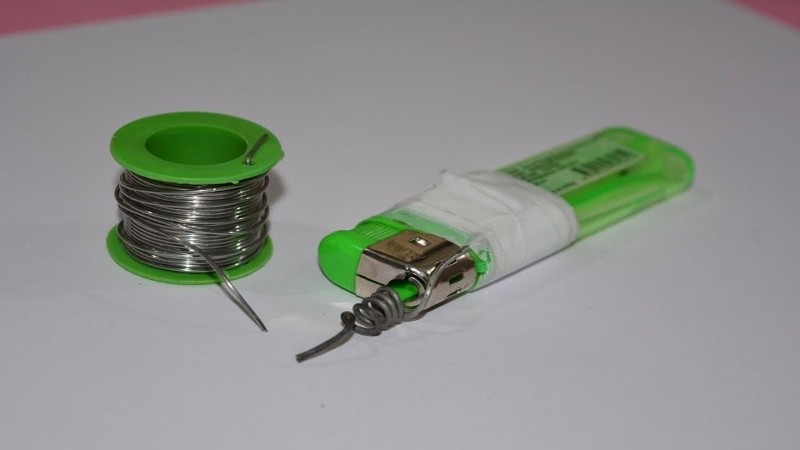

Простейший паяльник своими руками

Простейший паяльник своими руками

В этом случае необходимо заменить жало и придать ему необходимую конфигурацию. Чаще используется обыкновенный медный провод диаметром 0,16 мм.

Паяльник с резистором в качестве нагревательного элемента

Интересную конструкцию можно реализовать, применяя мощный резистор. С его помощью можно изготовить паяльник своими руками. Для сбора такого устройства понадобятся следующие детали:

  • Резистор серии ПЭВ, рассчитанный на мощность до 10 Вт, с номиналом от 15 до 27 Ом. Следует учитывать, что подключаться он будет в сеть напряжением 12В или 24В.
  • Медный стержень. Он будет исполнять роль жала паяльника. Следует учитывать, что внешний диаметр стержня должен соответствовать внутреннему диаметру отверстия резистора. Стержень должен плотно фиксироваться в этом отверстии. Можно предусмотреть отверстие, в которое будет вкручиваться болт для фиксации стержня.
  • В качестве нагревательного элемента используется готовая спираль, которая присутствует в резисторе. Она рассчитана на конкретное сопротивление и обеспечит необходимую мощность рассеяния.
  • Шнур питания с вилкой.
  • Ручку для крепления резистора. Она должна быть выполнена из диэлектрического материала и обладать высокими термоизолирующими свойствами. Кроме этого для удобной работы ручке необходимо придать эргономически обоснованную форму.

Если такой аппарат планируется использовать для решения широкого круга задач, целесообразно подключать его к регулятору мощности.

Паяльник из проволочного резистора

Кроме резисторов марки ПЭВ можно собрать паяльник из проволочного резистора. применяться резисторы типа МЛТ. При выборе резистора можно произвести расчёт будущей мощности самодельного паяльника. Например, используя стандартный источник питания 12В и ток примерно 2,5А получается паяльник мощностью 30 Вт. Уменьшая напряжение, можно понизить мощность до требуемой мощности. Например, при тех же параметрах цепи, но напряжении 5В мощность будет составлять 12,5 Ватт. Этот расчёт показывает, что на выходе получается низковольтный паяльник, собранный своими руками. Таким образом, можно собрать миниатюрный паяльник из непроволочного резистора.

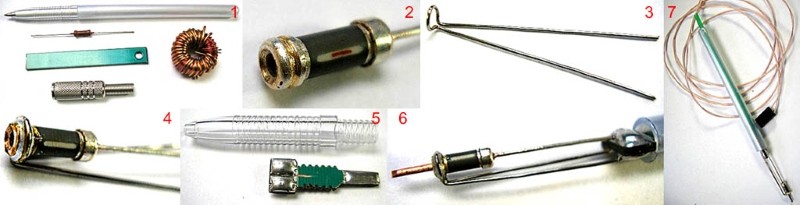

Паяльник для микросхем из резистора МЛТ-0,5

Паяльник для микросхем из резистора МЛТ-0,5

Такой паяльник в домашних условиях монтируется достаточно легко. Если всё сделано верно, паяльник из резистора, собранный своими руками прослужит достаточно долго. Данная методика обычно применяется для сбора миниатюрного паяльника из непроволочного резистора.

Интерес представляет самодельная конструкция так называемого импульсного паяльника. К её реализации следует приступить в том случае, если имеется опыт чтения электрических схем, опыт работы по их монтажу и настройке. Достоинством такого паяльника является высокая скорость нагрева (она составляет 5 секунд). Для реализации этой конструкции можно использовать импульсный блок питания, который применяется в лампах дневного света.

Особое внимание следует уделить области применения. Какие радиодетали планируется паять. Если это будут микросхемы или полевые транзисторы необходимо обязательно предусмотреть возможность заземления жала. Это позволит снимать электростатический заряд и не приведёт к пробою полупроводниковых переходов.
