В практике выполнения сантехнических работ нарезка резьбы на трубах – дело частое привычное. Резьбовые соединения трубчатых элементов водопроводов и автономных систем отопления производятся в основном на стальных деталях. Трубчатый профиль, как известно, обладает наибольшим моментом сопротивления при тех же габаритных размерах, что предопределяет широкое использование труб в качестве садовых конструкций, столбиков для заборов и пр.

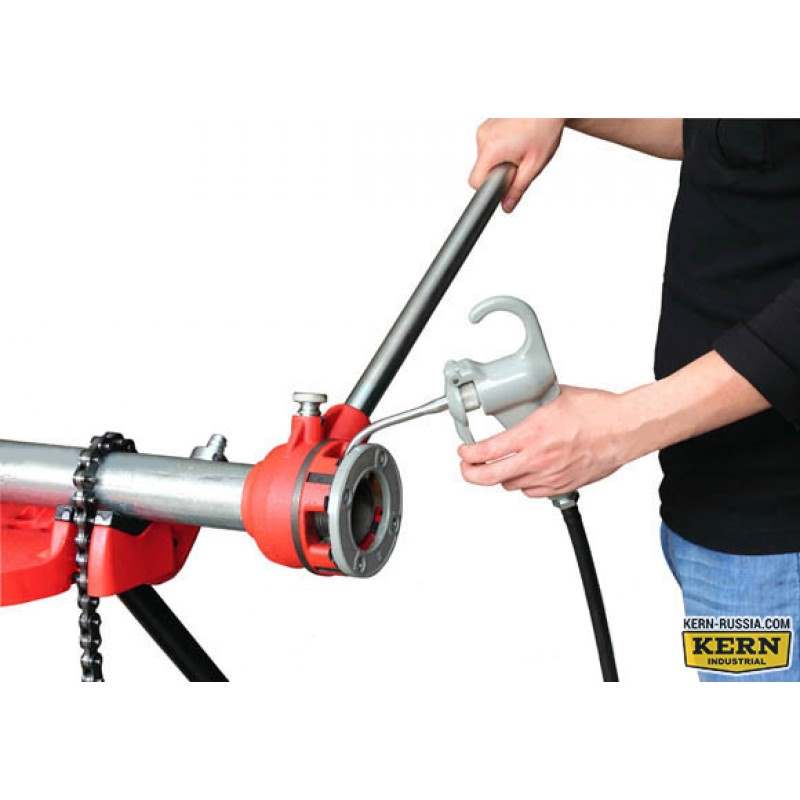

Нарезка резьбы на трубе при помощи резьбонарезного трубного клуппа KERN

Нарезка резьбы на трубе при помощи резьбонарезного трубного клуппа KERN

Исполнения

В соответствии с ГОСТ 6111 трубная резьба используется в разъёмных соединениях трубопроводов, рассчитанных на прокачку жидких и газообразных рабочих сред. При этом относительно водогазопроводных труб (ГОСТ 3262) она может быть и конической, что объясняется практическими удобствами навинчивания/свинчивания соединительных деталей. Угол при вершине профиля конической резьбы составляет 60°, а угол конусности зависит от диаметра и шага резьбы, но не может быть меньше 26°, иначе возможно самоотвинчивание соединения.

Характерная особенность всех трубных резьб – метрических и дюймовых – является скругление вершины профиля резьбы, которое при стандартных способах нарезки резьбы составляет 10% от её радиуса. Это связано с удобствами нарезки трубной резьбы и снижением внутренних напряжений на сравнительно малом теле металла для труб любого вида и сортамента.

ГОСТ 6357 предусматривает также метрическую трубную резьбу, как цилиндрическую, так и коническую, хотя на практике они используются реже. Угол наклона профиля цилиндрической резьбы составляет 55°, что увеличивает количество витков на одном и том же участке нарезания. Это увеличивает трудоёмкость соединения частей трубопровода, хотя и повышает герметичность.

Остальные виды резьб (упорные, трапецеидальные) на трубах не нарезают, поскольку это связано с появлением дополнительных концентраторов напряжений, которые существенно ослабляют поперечное сечение материала.

Инструменты для нарезания резьб на трубах

Как нарезать резьбу на трубе? Исключая технологии механизированного нарезания (например, на токарно-винторезных станках), для нарезки резьбы на трубах применяют два типа приспособлений: плашки (лерки) и клуппы.

Ручная плашка как инструмент для нарезки трубной резьбы представляет собой устройство, состоящий из двух частей – собственно рабочей, и корпуса (плашкодержателя), снабжённого двумя рукоятками, при помощи которых производится вращение плашки по наружному диаметру трубы. Удобен в применении набор резьбы на трубах вручную, который состоит из нескольких комплектов плашек наиболее употребительных диаметров. Объясняется это тем, что для качественного соединения следует применять черновую плашку, для первичного прохода, и чистовую, того же диаметра – с целью калибровки профиля. Можно, конечно, пользоваться и одной леркой, но её износ в этом случае будет намного выше, особенно, если трубопровод изготовлен из высокоуглеродистой стали.

В отличие от лерки, клупп для нарезки представляет собой более конструктивно сложный инструмент. Он имеет трещотку, которая фиксирует резьбонарезную часть в определённом положении, пока рукоятка проворачивается на следующий оборот. Поэтому резьба получается более качественной.

Кроме ручного резьбообразующего инструмента, в практике используется и механизированный инструмент для получения трубной резьбы. Наиболее компактный и удобный в быту станок для нарезки резьбы оснащается электрическим приводом. Однако в этом случае цена вопроса оказывается значительно более высокой, поэтому электрические резьбонарезатели оправдывают себя лишь тогда, когда предстоит оформлять резьбу на длинном участке трубы.

Подготовка к нарезке

Перед тем, как нарезать резьбу на трубе, поверхность металла следует очистить. Износ инструмента возрастает, если исходная поверхность изделия не очищена от поверхностной ржавчины и окалины, имеет остатки лакокрасочного покрытия и т.п. Поэтому перед началом работ детали следует тщательно очистить. Стойкая окалина удаляется с использованием органических растворителей, а короткие детали – переходники, сгоны и т.п. – можно очищать, окуная их в горячий (не менее 60 °С) раствор буры.

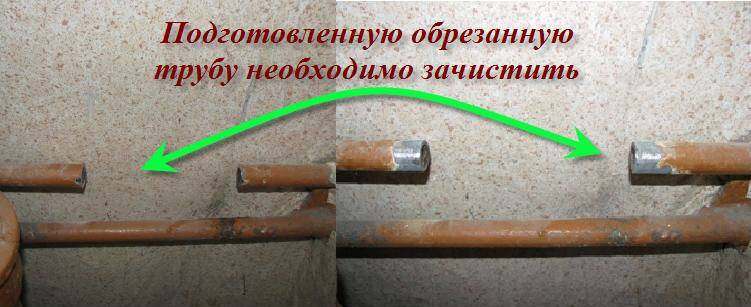

Зачистка трубы

Зачистка трубы

После очистки изделие осматривается для выявления поверхностных неровностей (они часто бывают на трубах б/у), а также при искривлениях оси элемента. Малейший изгиб приводит, во-первых, к искажению нарезаемого профиля, а, во-вторых, провоцирует резкое снижение стойкости, когда на один из сегментов рабочей части инструмента всегда приходится увеличенное усилие резьбообразования.

 Непосредственно перед работами нужный участок трубы смазывается. Подойдут смазки со средней вязкостью, например, масло «Индустриальное 40». Густую смазку (солидол) можно нанести и на рабочий профиль плашки.

Получение профиля при помощи плашек

Нарезка резьбы на трубах вручную плашками, входящими в набор для нарезания резьбы на трубах, выполняются в следующей последовательности:

  1. Деталь закрепляют в тисках верстака, следя за тем, чтобы поверхность материала не деформировалась (это особенно важно для тонких труб, изготовленных из низкоуглеродистых марок стали). Нагрузка должна быть рассредоточена, по крайней мере, на три точки, расположенные друг относительно друга под углом примерно в 120°.
  2. На обоих торцах снимается заходная фаска. Для этого можно воспользоваться напильником, сформировав по всему периметру торцевой части конус высотой не менее 1,5…2 мм и углом 45…60°. Можно обойтись и без этого перехода, но тогда усилие внедрения плашки в металл увеличивается, а стойкость плашки снижается.

    Плашки для нарезания резьбы

    Плашки для нарезания резьбы

  3. Вращая рукоятками плашкодержатель, производят нарезку резьбы примерно на 5…6 оборотов. После этого усилие операции увеличивается, что связано как с фрикционным воздействием стружки, так и с уменьшением количества смазки между контактными поверхностями. Поэтому процесс приостанавливают, и добавляют смазку в рабочую зону, при этом инструмент лучше отвести на один оборот назад.
  4. После прохода черновой плашки используют чистовую, которая обычно входит в комплект. Порядок работ – такой же. Вращение всегда производится по часовой стрелке. Важно не увеличивать темп нарезания, поскольку при этом увеличивается температура инструмента, а труба дополнительно нагружается изгибающими усилиями.

Выбор материала плашек стоит делать в пользу инструментальной стали марок Х12Ф1 или даже быстрорежущей Р6М5. Инструмент китайского производства не отличается высоким качеством, поскольку плашки из КНР в лучшем случае изготавливаются из нелегированных инструментальных сталей.

Получение резьбового профиля при помощи клуппов

Клуппы изготавливаются с раздвижными и неподвижными плашками. Удобнее применять инструмент первого типа, который иногда называют клуппом Маевского. Конструктивная особенность такого устройства — наличие радиальных одно- или двухсторонних плашек. В корпусе инструмента имеется семь отверстий: четыре – для рабочей и три – для направляющей плашки. Для перемещения в радиальном направлении предусмотрены планшайбы, которые прижимными кольцами прижимаются к корпусу клуппа. Такая конструкция исключает повторный проход резьбы (как в предыдущем варианте).

Работы производят так:

  1. Деталь, подготовленную к нарезке резьбы, устанавливают в тисках, подготавливают к нарезке торец, после чего надевают на изделие клупп с раздвинутыми плашками.
  2. Подводят плашкодержатель к образующей поверхности трубы и закрепляют его там при помощи струбцин (входят в состав клуппового набора).
  3. Устанавливают плашки, и усилием подачи начинают формообразование резьбового участка.
  4. При обратном провороте клуппа храповик выводит плашки из зацепления с поверхностью трубы, после чего планшайба поворачивается на следующий оборот, и нарезка резьбы продолжается.

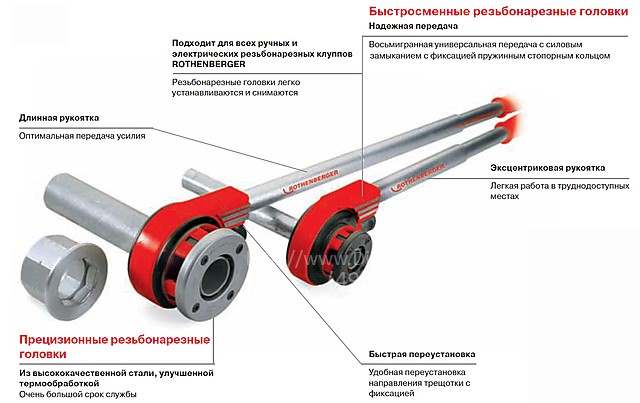

Устройство клуппа

Устройство

Недостаток клуппов – их массивность, а также необходимость в более тщательном уходе. Однако технологические удобства вполне восполняют эти бытовые ограничения.
