Чертеж — это универсальный документ, в котором конструктор дает исчерпывающую информацию о конструкции изделия, которое он разработал. Любой специалист, взявший в руки этот документ, должен получить информацию об изделии полностью и без искажений, даже находясь за тысячи километров. Для этого правила построения технических документов формализованы и зафиксированы в государственных стандартах.

Нанесение размеров на чертежах

Нанесение размеров на чертежах

Правила нанесения размеров на чертежах ГОСТ 2.307-68 и ГОСТ 2.307-2011

Указанные на конструкторских документах размеры  предназначены для точного указания габаритов изделия, а также  его узлов. Нанесение размеров следует организовать так, чтобы, руководствуясь ими, возможно было сделать деталь без проведения  дополнительных расчетов. В то же время недопустимо перегружать документ избыточными сведениями, затрудняющими его понимание. Недопустимо также дублирование нанесения размеров на чертежах.

Как предписывается государственным стандартом, численные величины в конструкторских документах указывают в мм, единицы при этом опускают. Величины углов приводят в градусах, минутах, секундах с обязательным указание единиц.

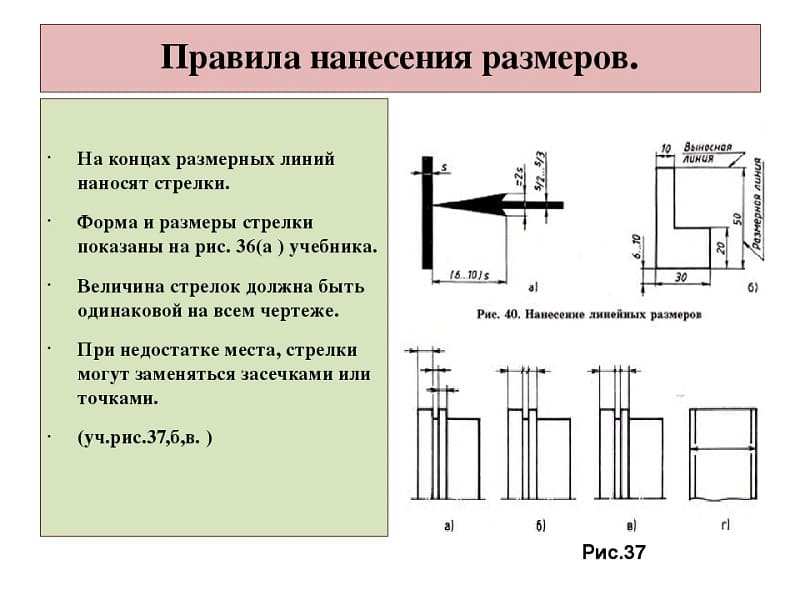

Правила нанесения размеров на чертеж

Правила нанесения размеров на чертеж

Размерные линии изображают параллельно оси, на расстоянии не менее 10 мм от контура изделия, выносные изображают перпендикулярно размерным.

Скачать ГОСТ 2.307-2011

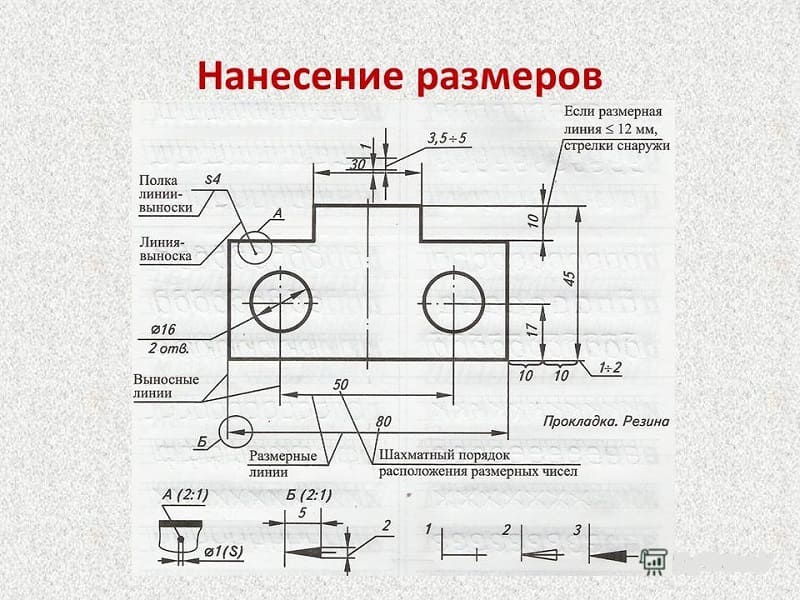

Нанесение размеров

Указанное значение обязано точно соответствовать истинной величине объекта вне зависимости от выбранного масштаба.

Схема нанесения размеров

Схема нанесения размеров

Размерные линии следует размещать снаружи контура детали. На элементах контура нанесение значений запрещено. Большие величины наносят дальше, меньшие — ближе. Это делают для того, чтобы избежать пересечений размерные и выносные линии. На концах размерной линии изображают стрелки, упирающиеся в выносные. Численные  значения размещают над линией возле  ее середины. Расстояние между размерными линиями — от 7 миллиметров.

Размерные линии положено размещать без пресечений с другими элементами чертежа. Осевые, центровые и штриховочные линии при пересечении с размерной следует прервать.

Нанесение размеров конкретного элемента конструкции рекомендуется проводить, группируя их рядом с ним.

При изображении дуги на чертеже показывают ее радиус (цифры предваряются литерой R), для окружности — ее диаметр (обозначается знаком >)

Если деталь имеет сферическую форму, а из двумерного изображения это не очевидно, то обозначение сферы на чертеже наносят так «Сфера R50»

При нанесении фаски под углом 45° используют единое обозначение величины  и угла, например 5×45°. Для фасок с другими углами предусмотрено отдельное указание линейного размера и угла

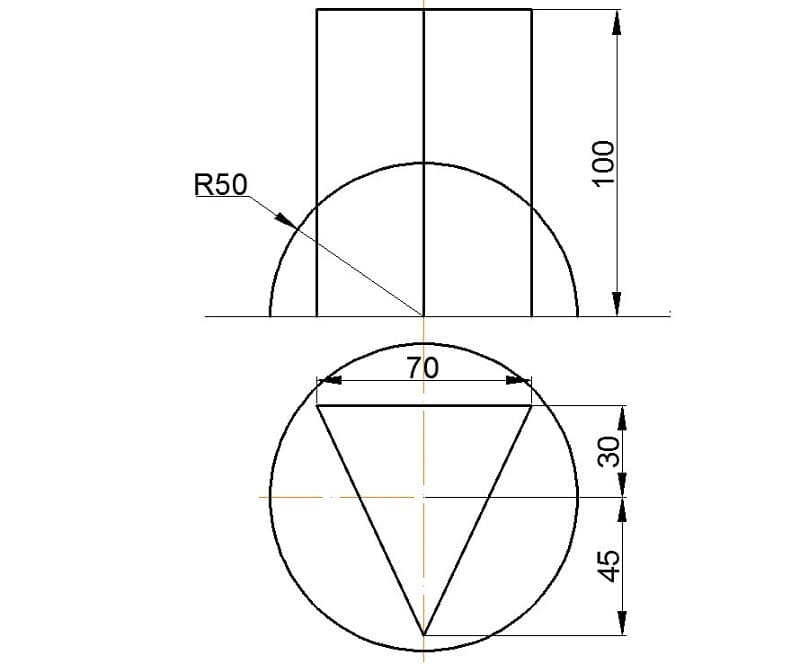

Сфера 50 на чертеже

Сфера 50 на чертеже

Нанесение предельных отклонений размеров

Указание значений предельных отклонений имеет большое значение с точки зрения технологии изготовления. Исходя из этих данных, технологи будут выбирать конкретные способы механической и термической обработки, конкретный вид станочного оборудования, инструмент и оснастку.

Значения отклонений наносят сразу после величин. Если высокая точность изготовления не требуется, то нанесение этих требований в каждом месте чертежа необязательно, достаточно сформулировать их в общем виде в области технических требований. Данная формулировке должна содержать как значения, так и знак отклонений.

Если в общей записи не указываются конкретные значения допусков, допустимо использовать указание квалитета, или класса точности. Обозначается он литерами ±IT/2 , за которыми следует номер квалитета.

Указание предельных отклонений для валов и отверстий круглой формы сопровождается знаком ∅.

Отклонения угловых величин наносят только цифрами.

Если на различных участках одной и той же поверхности требуется выдержать различные отклонения, границу между ними указывают тонкой сплошной чертой, а размеры на чертежах вкупе с отклонением указывают для каждого участка по отдельности.
