На этапе проектирования и разработки технического процесса производства отдельных деталей и устройства в целом создают так называемые базы. В теории под базой понимают некоторую поверхность, или группу поверхностей которые позволяют провести строгую ориентацию выбранной заготовки относительно других объектов (элементов) конструкции.

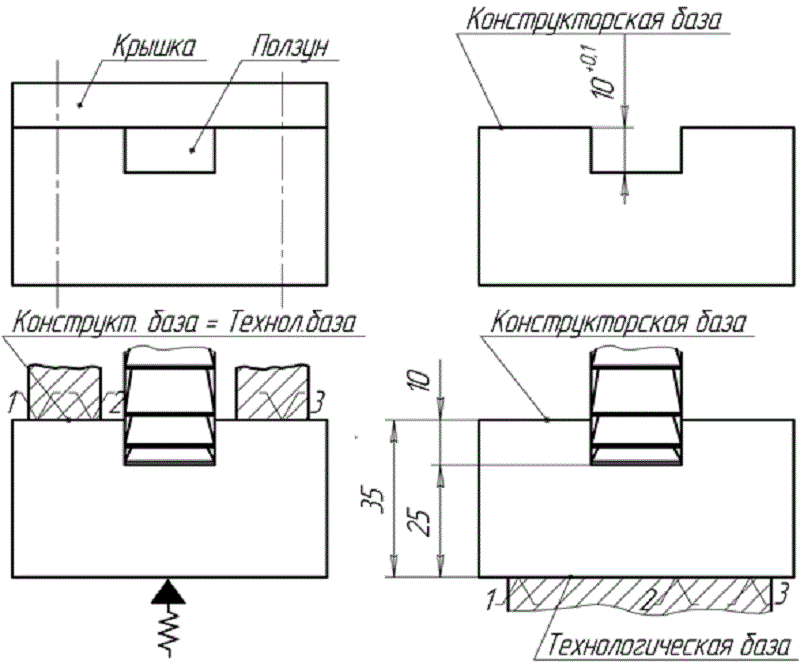

Конструкторские и технологические базы

Технологическая база применяется на этапе изготовления отдельной детали. Она позволяет задать проекции всех сторон изготавливаемой детали. Определение всех степеней свободы (их у детали шесть) позволяет составить карту техпроцесса.

Конструкторские и технологические базы разрабатываются для изготовления всех элементов конструкции и последующей сборки агрегата.

К каждой из них предъявляются требования, установленные соответствующими стандартами. Полная информация по всем базам способствует соблюдению необходимых этапов обработки, последующей правильной сборке, проведению проверочных испытаний собранного агрегата.

Виды баз

Деление на классы осуществляется по установленным признакам:

  • назначению и области применения;
  • количеству фиксированных независимых координат в направлении которых осуществляется вращение или перемещение совокупности точек на поверхности (они именуются степенями свободы);
  • по степени открытости;
  • особенностям применения.

По назначению применяются четыре вида баз:

  • конструкторские;
  • технологические;
  • настроечные;
  • измерительные.

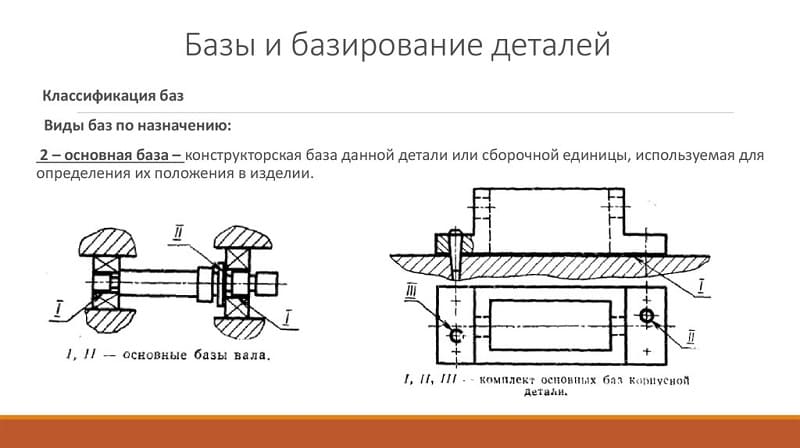

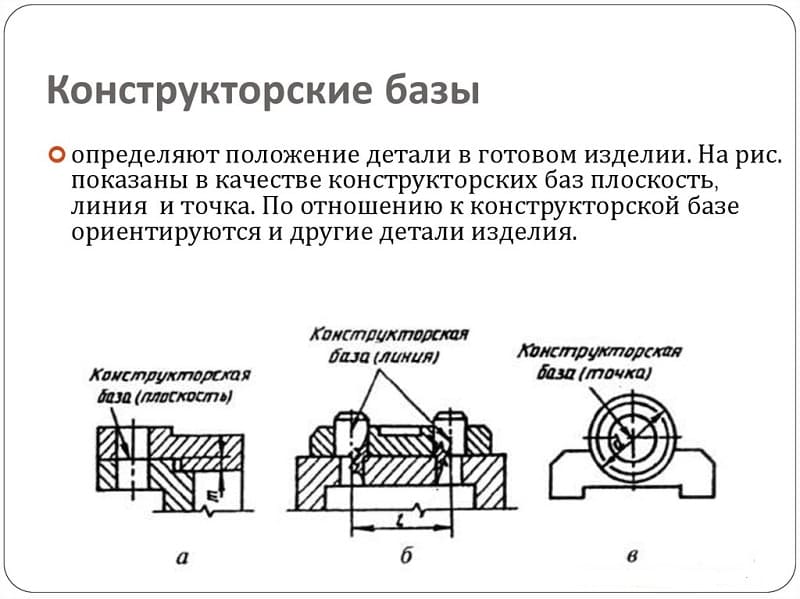

Первый тип позволяет задать трёхмерную систему координат и расположить в ней весь агрегат с подробным описанием всей конструкции. Поэтому её называют конструкторская база. Она делится на две основные категории. Первая называется основной, вторая — вспомогательной. Каждая из них указывает точное место расположения детали.

Для определения параметров каждой детали, входящей в конструкцию агрегата, составляется технологическая база. В теории машиностроения рассматривают следующие виды технологических баз:

  • настроечные;
  • проверочные.

Настроечные и проверочные технологические базы составляются на этапе проектирования и подготовки изделия к ремонту. В технологии машиностроения разработаны примеры составления технологических баз. Они включают технологическую последовательность обрабатывающих операций. Для проведения проверки параметров после изготовления деталей составляется измерительная база.

Не всегда в процессе производства необходимы все шесть степеней свободы. При технологической необходимости отдельные из них можно зафиксировать. С этой целью используются базы:

  • установочная;
  • направляющая (одинарная или двойная);
  • опорная (одинарная или двойная);

По степени проявления: скрытая или явная.

Кроме перечисленной классификации в производстве применяют так называемые искусственные, черновые и чистовые системы. При составлении полного названия признаки, характеризующие принадлежность базы записываются в установленной последовательности. На первом месте располагается наименование (назначение). Вторым указывается название, уточняющее ограничение количества степеней свободы. На третьем записывается, как она проявляется. Например, можно встретить такие термины: «Технологическая направляющая скрытая база», «Измерительная опорная база».

Назначение баз

Подробная классификация, применяемая терминология, назначение и области применения определяются основными положениями действующего стандарта ГОСТ 21495-76.

Скачать ГОСТ 21495-76

В основу построения положены принципы классической и начертательной геометрии. В машиностроении установлено действие правила шести контрольных точек. С его помощью удаётся провести точное ориентирование каждой поверхности изделия, которая подвергается механической обработке.

Три основные базы, указанные в стандарте, имеют следующие назначения:

  • Явная предназначена для установления мест разметочных точек на каждой поверхности, обозначении размеров и формы технологических и конструктивных особенностей (отверстий, уменьшении размеров, проточки канавок).
  • Скрытая позволяет создавать виртуальную структуру заготовки с указанием её внутренних особенностей.
  • Проектная предназначена для представления технологического процесса последовательной обработки. Она позволяет упростить процесс разборки агрегата для проведения ремонта. Это снижает временные затраты на разборку всей конструкции, каждого отдельного элемента, настройки и отладки.

Установочная база применяется для описания поверхностей будущих изделий. Например, дисков, различных призм, деталей эллиптической формы. В ней применяется метод фиксации вращений заготовки одновременно в 3-х координатных плоскостях.

Фиксация вращения заготовки вокруг основной оси осуществляется в опорной базе. Одновременная фиксация 2-х вращений осуществляется в двойной опорной базе. Чаще всего она применяется в горизонтальной и вертикальной плоскостях. Для жесткой фиксации заготовки применяется направляющая база, называемая двойной.

Относительное расположение изготавливаемого элемента и применяемых измерительных приборов, инструментов задаются в специальной базе. Она называется измерительной.

В ней определяют необходимые точки, в которых следует производить измерение параметров изделия. Там указывают с какой точностью и каким измерительным инструментом проводят замеры.

Обычно составляют схему базирования. С её помощью можно подробно рассмотреть все особенности конструкции и технологии создаваемого элемента или всего агрегата. Например, можно подробно описать каждое отверстие в корпусе.

Методы выбора необходимой схемы базирования определяются конструктивными особенностями изделия, способами обработки, последовательностью сборки.

При их составлении учитывают особенности геометрической формы каждого участка поверхности. Наиболее распространёнными признаны три вида: плоские, цилиндрические и конические. На основе параметров этих поверхностей составляют следующие схемы базирования:

  • цилиндрических заготовок (разделяют на две категории: длинные и короткие);
  • конических (призматических) заготовок.

Их различие заключается в количестве выбранных основных точек. Для первых двух создают схему, позволяющую зафиксировать 5 степеней свободы. Это означает, что деталь зафиксирована в трёх координатах. Она не способна перемещаться в горизонтальной и вертикальной плоскости. Выбранные опорные точки (их количество равно четырём) включены в двойную направляющую базу.

Цилиндрические изделия, обладающие небольшой площадью поверхности, включаются в установочную базу. В ней используют только 3 точки, выступающие в роли опорных. На внешней поверхности располагают две таких точки и одну с торца.

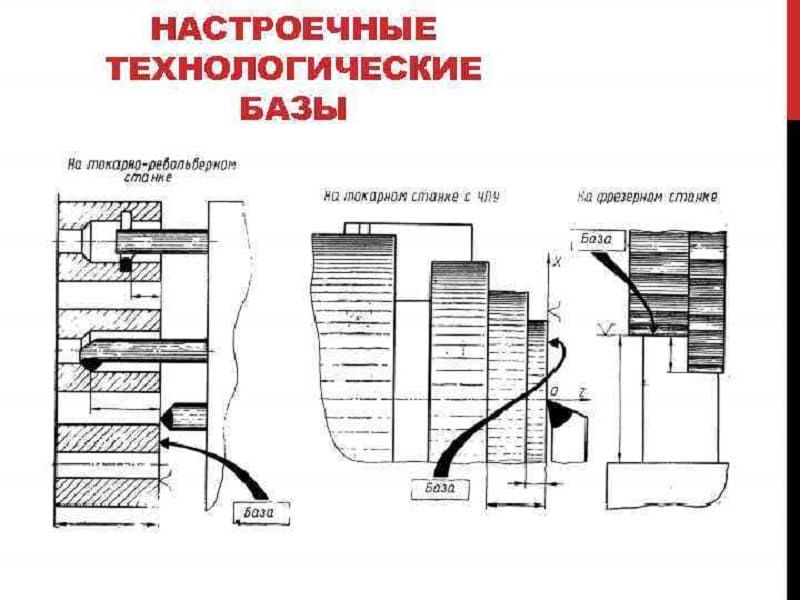

Настроечные технологические базы

Изделия у которых внешние и внутренние поверхности обладают формой призмы, располагают в схеме базирования с фиксацией 6 степеней свободы. Она применяется в производстве различных крышек, картеров, втулок. Такие детали ограничены в перемещении по всем трём координатным плоскостям и направлениям возможного вращения. Это ограничение называется правилом 6 точек.

Применение всех методик в построении проекций заготовок называется создание схем полного базирования. Заготовка лишается всех степеней свободы. Это позволяет получить наиболее точную информацию о размерах детали, местах специальной обработки, расположении отверстий, форме внешней и внутренней поверхности, точках в которых необходимо производить измерение параметров. Включение конструкторской базой формирует схему полного базирования. Это упрощают процесс конечной сборки и подготовки агрегата к проведению ремонтных работ.

При изготовлении деталей не сложной конструкции применяют упрощённые схемы базирования. В этом случае при простой технологии не требуется ограничения свободы во всех трёх плоскостях и направлениях движения.

Для соблюдения порядка сборки готового агрегата и проверки его работоспособности составляется настроечная база. Она позволяет производить окончательную проверку и настройку всех технических параметров собранного устройства, отвечающих за его работоспособность и выполнение предназначенных функций.

В зависимости от назначения каждой из баз их используют на различных этапах производства, измерения параметров, окончательной сборке. Наиболее подробными они составляются с учётом особенностей окончательной обработки (чистовой) обработки. К ним предъявляются следующие требования:

  • обеспечение высокой технологической точности обработки благодаря использованию одинаковых базовых поверхностей;
  • на этапе окончательной обработки применяют принцип совмещения (он основан на единстве всех параметров во всех базах);
  • обязательное сохранение однообразия указаний размеров детали, допуски и посадки обрабатываемых элементов;
  • предусмотреть появление деформации под действием внешних воздействий (сил возникающих при резании и обработке, зажиме заготовки, собственной массы, температурных воздействий);
  • в технологической базе должно быть предусмотрено сохранение основных точек, не зависимо от способа крепления заготовки;
  • созданные базы и вся система базирования должна обеспечивать простую и понятную систему описания технологии изготавливаемой детали и всего агрегата в сборе.

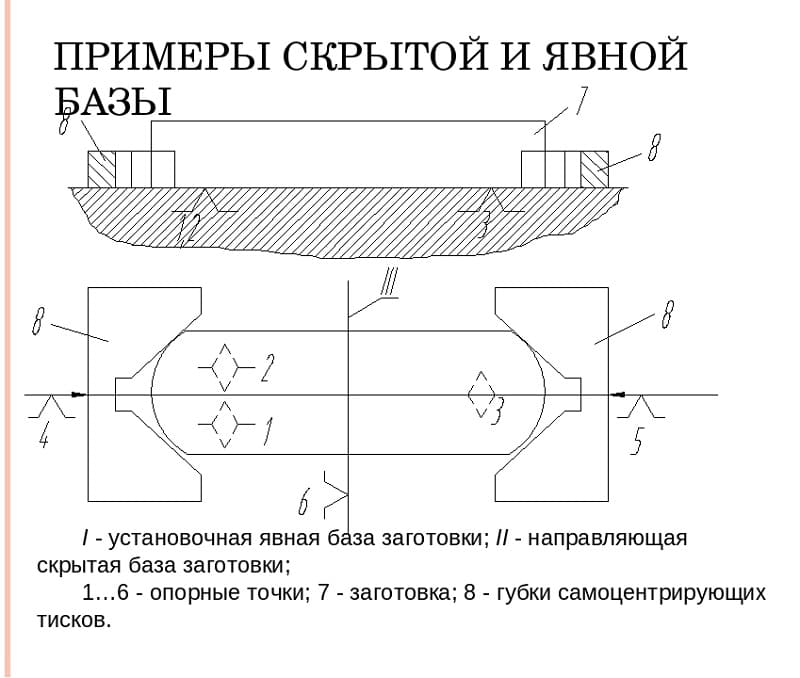

Скрытые и явные базы

Независимо от сложности конструкции, применяемых способов обработки, других технологических особенностей, любая система баз должна соответствовать принятым стандартам и выполняться на основе ЕСКД.
