Резьбовые соединения применяются при изготовлении самых различных изделий. Это связано с тем, что ее можно нарезать самостоятельно при использовании недорогого оборудования. Перед тем как наносить на поверхность изделия витки, следует рассмотреть основные моменты, касающиеся определенными параметрами. Качественная резьба характеризуется герметичным соединением и высокой надежностью. Рассмотрим подробнее процесс нарезания витков на трубах.

Как нарезать резьбу на трубе

Как нарезать резьбу на трубе

Подготовка к выполнению резьбы вручную

Нарезание резьбы на трубах в домашних условиях можно провести при применении подручных инструментов. Основные правила подготовки заключаются в нижеприведенных моментах:

  1. На месте нарезания витков проводится удаление грязи и ржавчины, других загрязняющих веществ. Эта рекомендация связана с тем, что посторонние элементы могут ухудшить качество витков.
  2. При наличии фаски на трубе, то ее аккуратно снимают при помощи напильника. В некоторых случаях этот процесс проводят болгаркой, но качество полученной фаски может быть низким. Поэтому, если нет необходимости в спешке, то лучше всего провести работу напильником.
  3. На момент работы поверхность должна быть хорошо смазана маслом. Только в этом случае можно обеспечить плавный ход применяемого механизма.

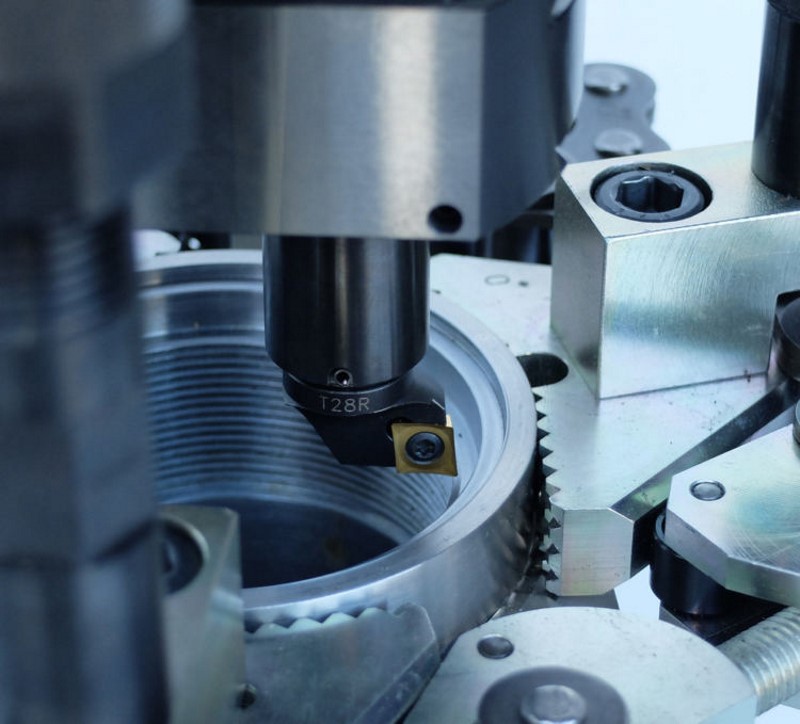

Процесс нарезания

Процесс нарезания

Если не соблюдать вышеприведенные рекомендации, касающиеся подготовительного этапа, то рабочая часть может быстро износится, а сам процесс усложняется. В некоторых случаях сильное воздействие может привести к поломке трубы.

Пошаговая инструкция к нарезанию резьбы при помощи плашки

Наиболее распространенным можно назвать плашку самых различных видов. Он входит в число необходимых инструментов для нарезания витков. Среди его особенностей отметим нижеприведенные моменты:

  1. Плашка выглядит как гайка, изготавливаемая из закаленной стали. С торцевых сторон распроложены отверстия, выполненные в виде цветка. Для обеспечения механической обработки грани представлены острыми режущими кромками. За счет лепестковой формы обеспечивается отведение стружки от зоны резания.
  2. В корпусе есть отверстия, предназначенные для установки рукоятки. Расположены они по боковым сторонам, за счет чего обеспечивается равномерное воздействие.

Плашка получила большое распространение по причине того, что довольно проста в применении. Рекомендации по ее применению выглядят выглядит следующим образом:

  1. На момент обработки труба должна быть вертикально расположенной. При этом она фиксируется при помощи тисков.
  2. Рекомендуется провести очистку поверхности, а также создание фаски.
  3. На трубу следует нанести масло, которое упростит ход плашки по трубе.
  4. Стоит учитывать, что плашка должна быть расположена строго вертикально. Даже при отклонении всего на 10 градусов приведет к снижению качества получаемых витков.
  5. Рукоятку следует вращать по часовой стрелке.
  6. Для того чтобы повысить качество получаемой поверхности следует после двух витков делать один обратный, за счет чего обеспечивается отвод остатков металла от режущей части.

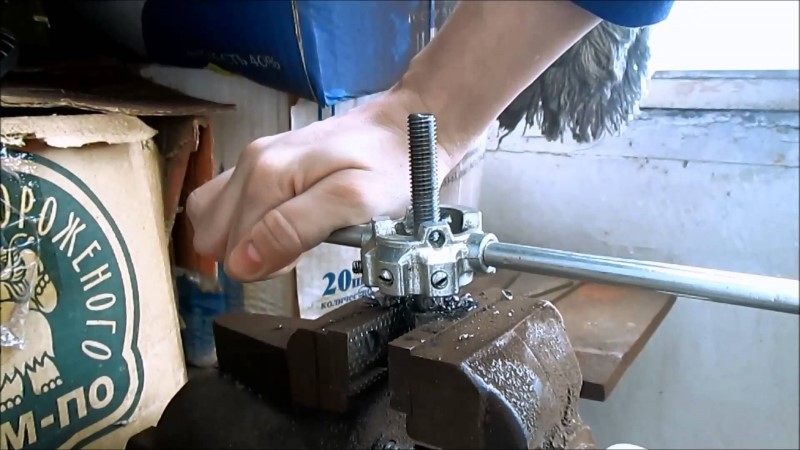

Нарезание резьбы плашкой

Нарезание резьбы плашкой

Во время проведения работы следует периодически смазывать рабочую часть и трубу маслом. Смазывающиеся вещества делают процесс резания более простым и плавным.

Резьбонарезной набор для труб и правила его пользования

Существенно упростить задачу по нарезанию резьбы можно приобретя специальный набор для труб. Он идеально подходит для применения в домашних условиях. Примером можно назвать клупп – немного измененная плашка, которая применяется вместе с трещоткой и направляющей. В набор могут включаться различные приспособления:

  1. Монолитные представлены корпусом цилиндрической формы с внутренним отверстием. Для работы также в комплект включают специальный плашкодержатель.
  2. Раздвижные состоят из резцов, расстояние между которыми можно регулировать при необходимости. Применяется для нарезания резьбовой поверхности в несколько проходов, за счет чего повышается качество.

Лерка выбирается в зависимости от диаметра трубы и направления резьбы. Процесс нарезания характеризуется следующими особенностями:

  1. Специальный инструмент, называемый клуппом, устанавливается в трещотку.
  2. На режущую часть также наносится масло, которое упрощает ход рабочей части.
  3. На край обрабатываемой трубы устанавливается направляющая.
  4. Трещотка вращается вокруг оси, за счет чего происходит образование резьбы.
  5. Во время механической обработки масло время от времени добавляется.

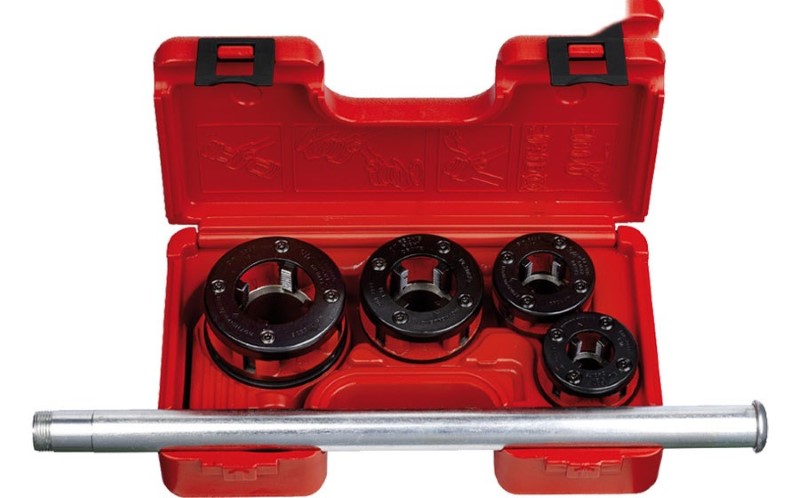

Резьбонарезной набор для труб

Резьбонарезной набор для труб

Стоит учитывать тот момент, что приспособление после длительной эксплуатации может затупится. Именно поэтому нужно следить за состоянием режущей кромки.

Нарезка резьбы на трубе возле стены

Больше всего проблем возникает с нарезкой резьбы на трубе, которая находится возле стены. Это связано с расположением заготовки и недостаточным количеством свободного пространства. Именно поэтому распространенным вопросом можно назвать то, как нарезать резьбу на трубе.

В подобном случае обработка проводится при применении схожих инструментов. Однако, нарезать резьбу на трубе возле стены зачастую возможно только при частичной удалении стены. Среди других особенностей процедуры отметим следующие моменты:

  1. Если нужно нарезать резьбу на одной из секций трубопровода, то ее рекомендуется сначала демонтировать. В некоторых случаях это возможно.
  2. Для нарезки трубной резьбы также требуется довольно большое количество масло, которое облегчает ход приспособления. Однако, при горизонтальном расположении трубы оно начинает быстро стекать, что создает существенные проблемы с проведением рассматриваемого процесса.
  3. Делается резьба в несколько проходов, за счет чего обеспечивается высокое качество поверхности.

Нарезать резьбу на водопроводной трубе при ее горизонтальном положении достаточно сложно. Это связан с тем, что контролировать строгое расположение применяемого механизма параллельно оси довольно сложна, как и оказывать требуемую нагрузку.

Как нарезать внутреннюю резьбу?

В некоторых случаях требуется внутренняя резьба, которая также может быть нарезана при применении ручного инструмента. Зачастую для подобной работы выбирается метчик, который состоит из трех основных частей:

  1. Заборной.
  2. Калибрующей.
  3. Хвостовой.

Заборная применяется непосредственно на момент резки, калибрующая направляет инструмент и обеспечивает его вертикальное положение. Хвостовая часть требуется для того, чтобы закреплять плашку в специальном держателе.

Внутреннюю резьбу можно образовать следующим образом:

  1. Труба закрепляется в вертикальном положении.
  2. Метчик обрабатываемая заготовка смазываются.
  3. Приспособление размещают строго вертикально, после чего делается несколько вращений по часовой стрелке, и один против.

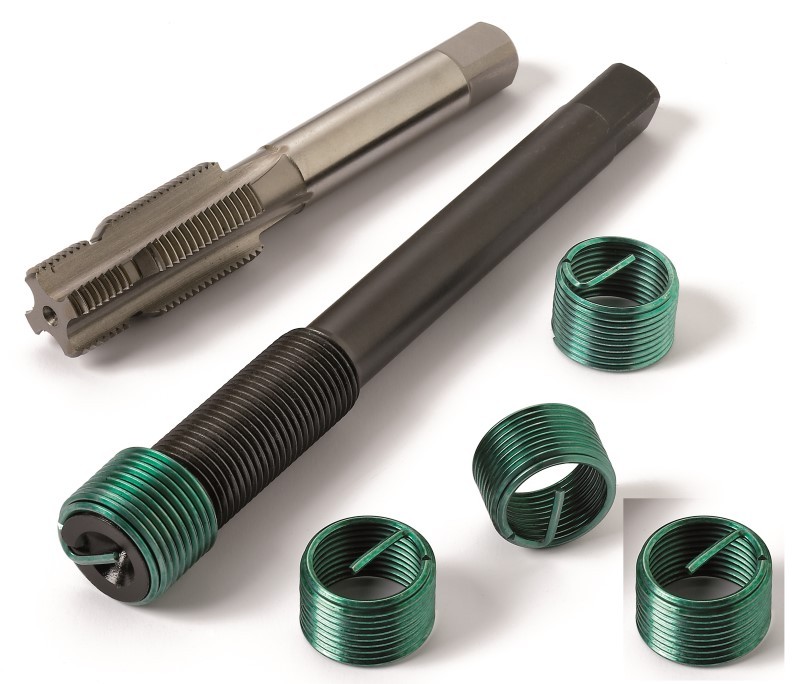

Метчик для внутренней резьбы

Метчик для внутренней резьбы

На момент работы следует время от времени добавлять масло. За счет этого обеспечивается плавный ход инструмента.

Станок для нарезки желобов

В производстве часто используются специальные станки. По конструктивным особенностям они во многом напоминают станки с вертикальной ориентацией. Среди особенностей отметим:

  1. Показатель диаметра и шаг резьбы регулируются.
  2. При необходимости можно тщательно настроить количество и скорость вращения режущего элемента.
  3. Практически все модели характеризуются возможностью обработки наружной и внутренней поверхности.

Современные станки могут применяться даже при нарезании тонкостенных изделий. Трудности могут возникнуть только в случае, когда заготовку нельзя снять и установить вертикально.

Основные способы нарезки

Нарезать витки на обрабатываемой поверхности можно двумя основными способами: вручную или при применении автоматического оборудования. В домашних мастерских зачастую применяют именно ручной инструмент, так как он дешевый и прост в использовании. Чаще всего применяется плашка, в продаже встречаются следующие:

  1. Клупповые.
  2. Цельные.
  3. Разрезные.

Основная часть приспособления может быть изготовлена в виде квадрата и шестигранников. Наибольшее распространение получили дисковые варианты исполнения, которые и применяются для нарезания резьбы.

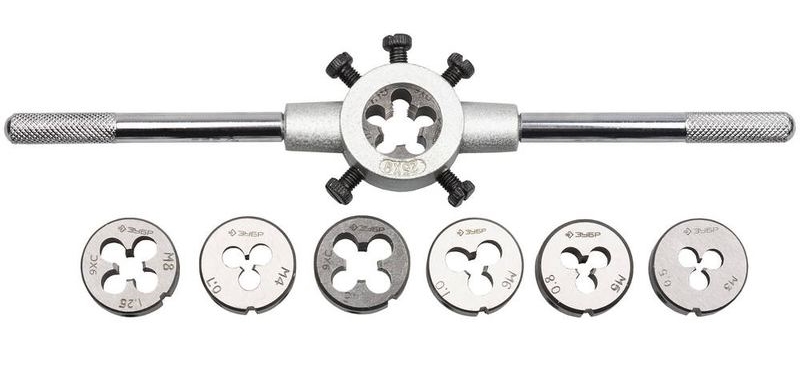

Набор метчиков и плашек

Набор метчиков и плашек

Разрезные или подпружиненные варианты исполнения характеризуются высокой износостойкостью. Однако, особенности их конструкции определяют то, что достигнуть высокой точности и чистоты нарезанных витков практически не возможно.

Можно использовать и раздвижные плашки, которые зачастую состоят из двух рабочих частей. За счет этого обеспечивается универсальность в применении.

Техника нарезки резьбы клуппом

Как ранее было отмечено, клупп представлен модернизированной плашкой, которая имеет настраиваемые резцы. Кроме этого, режущую часть при необходимости можно заменить и продлить срок службы инструмента.

В продаже можно встретить ручной вариант исполнения, а также электрический. Большее распространение получили ручные инструменты, они просты в применении и недорогие.

Электрические характеризуются высокой производительностью. Клупп устанавливается в различном положении, но чаще всего в вертикальном.

Рез ручным клуппом

В домашней мастерской рекомендуется проводить рез ручным клуппом. Среди особенностей подобного процесса можно отметить следующие моменты:

  1. Рабочая часть устанавливается в специальном держателе, выполненном в виде трещотки. Он существенно упрощает процесс нарезания витков на поверхности трубы.
  2. Начать работу можно с очистки трубы. Стоит учитывать, что при нарезать витки можно только при отсутствии сильных дефектов.
  3. Зачистка поверхности проводится до металла, пока он не начнет блестеть.
  4. Наружная кромка обрабатывается для получения фаски. За счет этого обеспечивается захождение инструмента.
  5. Поверхность обрабатывается техническим вазелином. Он снижает степень трения, делает ход инструмента более плавным.
  6. Труба крепится в тисках, можно удерживать ее и газовым ключом. Важно исключить вероятность наклона или смещения трубы при оказании на нее высокой нагрузки.

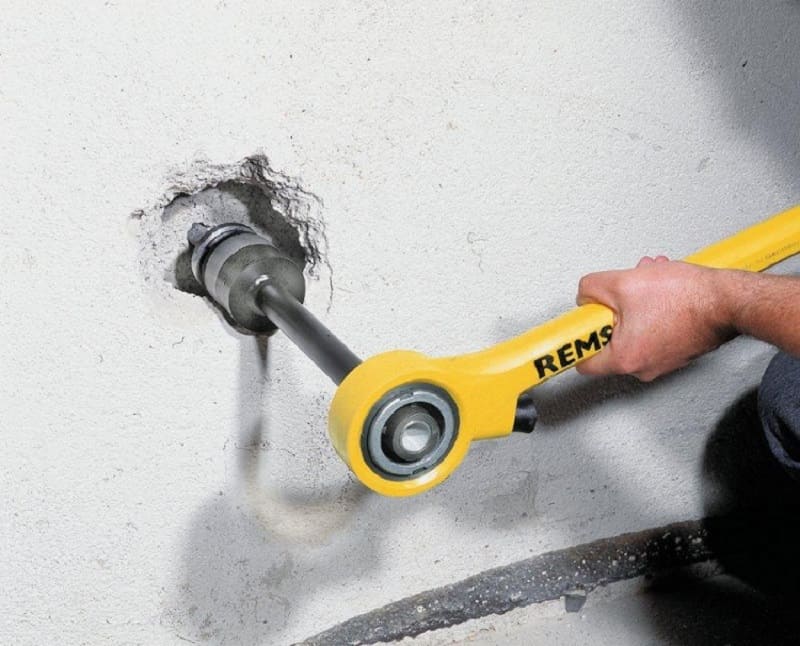

Применение ручного клуппа

Применение ручного клуппа

Работа предусматривает совершение нескольких витков по часовой стрелке, после чего в обратном направлении. Это делается для того, чтобы удалить стружку с зоны резания.

Рез электрическим клуппом

Кроме ручного инструмента получил широкое распространение и электрический. Преимуществом подобного варианта исполнения можно назвать высокую производительность. Работа при его применении имеет следующие особенности:

  1. Обрабатываемая часть тщательно подготавливается.
  2. Обеспечивается надежное крепление заготовки.
  3. Механизм крепится в начальной точке.
  4. Проверяется свободность хода направляющих и направление вращения режущей части.
  5. Первые витки нарезаются в толчковом режиме.

На инструменте можно установить основные параметры, к примеру, длину реза. Особенности применения зависят от его функциональности и других эксплуатационных характеристик.

Порядок нарезки внешней резьбы на водопроводной трубе

Водопроводные трубы есть практически в каждом жилом и коммерческом помещении. Последовательность действий при нарезании резьбы следующая:

  1. Подготовка. На подготовительном этапе главное удалить всю грязь и возможную ржавчину, а также убрать все дефекты. В противном случае могут возникнуть трудности с проведением работы.
  2. Установка заготовки. Труба должна быть расположена строго вертикально, иначе плашка может сместиться в сторону.
  3. Нарезание. На данном этапе нужно следить за строго вертикальным расположением используемого механизма, так как даже незначительное смещение может привести к существенным проблемам.
  4. Проверка качества. Данный этап предусматривает навинчивание гайки, за счет чего и проверяется чистота витков и точность их расположения.

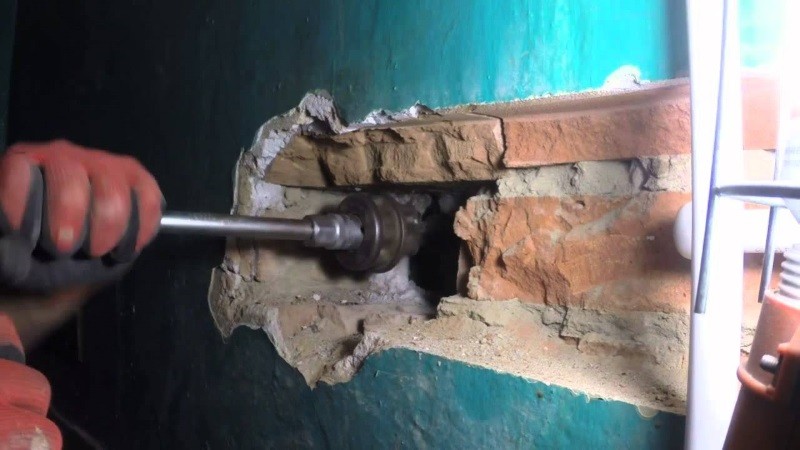

Восстановление резьбы

Восстановление резьбы

При применении токарного станка провести создание витков можно за один продольный проход. Однако, токарно-винторезные станки не лучшим образом подходят для рассматриваемой задачи.

На нержавеющей трубе

Часто при изготовлении труб применяется нержавеющая сталь. Она характеризуется высокой прочностью и устойчивостью к воздействию коррозии. Однако, присутствие большого количества легирующих элементов приводит к снижению степени обрабатываемости. Именно поэтому с нарезанием резьбы может возникать довольно много трудностей.

Упростить процесс нарезания можно при обильном применении смазывающего вещества. Кроме этого, нужно выбирать плашку или метчик из износостойкого материала, который не будет тупится в процессе обработки.

В заключение отметим, что необязательно обладать какими-либо навыками или иметь специальные инструменты для получения резьбы на поверхности труб. Важно правильно использовать выбранный механизм нарезания резьбы, а также следить за наличием смазывающего вещества. Стоит учитывать, что недостаточное количество смазки может привести к заклиниванию плашки или метчика.
