Как отрезать трубу

Как отрезать трубу

Используемые инструменты

Несложная я на первый взгляд операция — резка труб на практике обнаруживает немало нюансов и подводных камней. Не так — то просто ровно отрезать тубы:

  • Тонкостенные.
  • Большого диаметра.
  • Со скосом.

Очень важно выбрать подходящий для каждого конкретного случая метод резки и специальное оборудование. Его подразделяют на индивидуальное, бытовое и промышленное.

Необходимые инструменты

Необходимые инструменты

Для индивидуального использования

Применяются в домовладениях, частном строительстве и мелком бизнесе. Имеют дело с малыми и средними диаметрами (до 250 мм), применяемых в системах

  • Водоснабжения.
  • Отопительных.
  • Канализационных.
  • Вентиляционных.

К такому инструменту относятся:

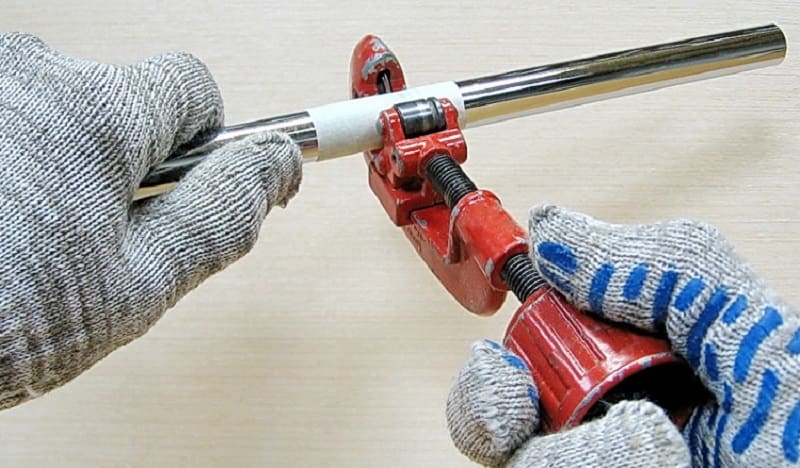

  • Резаки. Применяются, чтобы ровно отрезать полимерную трубу до 75 мм. Для проведения ровного и аккуратного разреза имеют зубчатый механизм. Заготовка сначала зажимается полочным зажимом, который надежно ее фиксирует и не дает уйти с линии реза.
  • Дисковый резак. Подходит для вентиляционных и канализационных полимерных труб диаметром до 200 мм. Лезвие не секаторного типа, а в виде диска, катящегося по поверхности заготовки. Разрез осуществляется за несколько оборотов. Не подходит для металлопластикового проката, поскольку может смять тонкий металлический вкладыш.
  • Гильотина. Плоский косой нож движется в направляющих и позволяет ровно отрезать необходимую длину за один проход. Выпускается как с электроприводом, обеспечивающим большую производительность, так и с ручным.
  • Ножовка по металлу. Классический слесарный инструмент позволяет ровно отрезать зажатую в тиски заготовку. При использовании важно вести пилу плавно, с постоянным усилием и без перекосов. Образующиеся после работы ножовкой заусенцы следует зачищать напильником.
  • Угловая шлифмашина, УШМ. В обиходе называется «болгаркой». Этому универсальному инструменту по зубам любые материалов и диаметры. Для того чтобы обрезать трубу болгаркой, используют специальные абразивные отрезные диски.
  • Электрический лобзик. Весьма популярный среди домашних мастеров инструмент может резать и трубы, но из- за увода гибкого лезвия в сторону о точности придется только мечтать

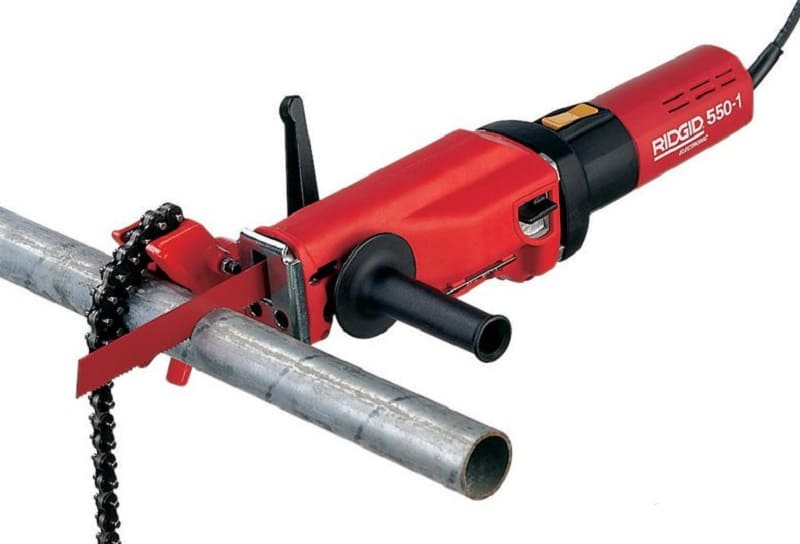

  • Сабельная пила. Инструмент пока не получил широкого распространения среди российских мастеров. Регулируемый упор пилы и ее мощное лезвие позволяют отрезать прокат даже на весу и вплотную к стене.

Как ровно отрезать трубу

Чтобы срез от инструмента общего назначения был ровным, следует использовать специальные приспособления для фиксации заготовки. Это могут быть шаблоны, тиски или стусла. Кроме того, очень важно правильно разметить будущий распил и во время работы следить за тем, чтобы линия реза не ушла в сторону.

Для промышленного использования

Такое оборудование применяют на производствах, там, где объемы работ велики либо приходится разрезать трубы большого диаметра. Для того чтобы отрезать ровно, используют:

  • Токарный станок. Пригоден для высокоточной нарезки заготовок, снятия фасок, выполнения уступов, переходов диаметров и прочих фасонных обработок. Позволяет токарный станок и нарезать резьбу, как внутреннюю, так и внешнюю. Длина детали ограничена вылетом бабки станка. Диаметр — вылетом кулачков патрона.
  • Ленточные машинки. Применяются для того, чтобы отрезать трубу большого диаметра без извлечения ее из траншеи или коллекторного пункта. Работают и на деформированных изделиях.
  • Дисковые отрезные станки. Высокоавтоматизированная установка с маятниковой пилой и механизмом подачи заготовок. Часто включается в состав производственной линии, применяется для высокопроизводительной нарезки проката на равные куски.
  • Ручные дисковые установки. Мобильное оборудование применяется, чтобы отрезать прокат ровно прямо на месте монтажа. Снабжены многофункциональным зажимом, позволяющим надежно фиксировать изделия разных диаметров и ровно отрезать их, не повреждая краев. Поворотный рабочий стол позволяет резать ровно под произвольным углом. Наиболее продвинутые модели оснащены системой орбитальной сварки. Это позволяет не только отрезать, но и соединять отрезки.

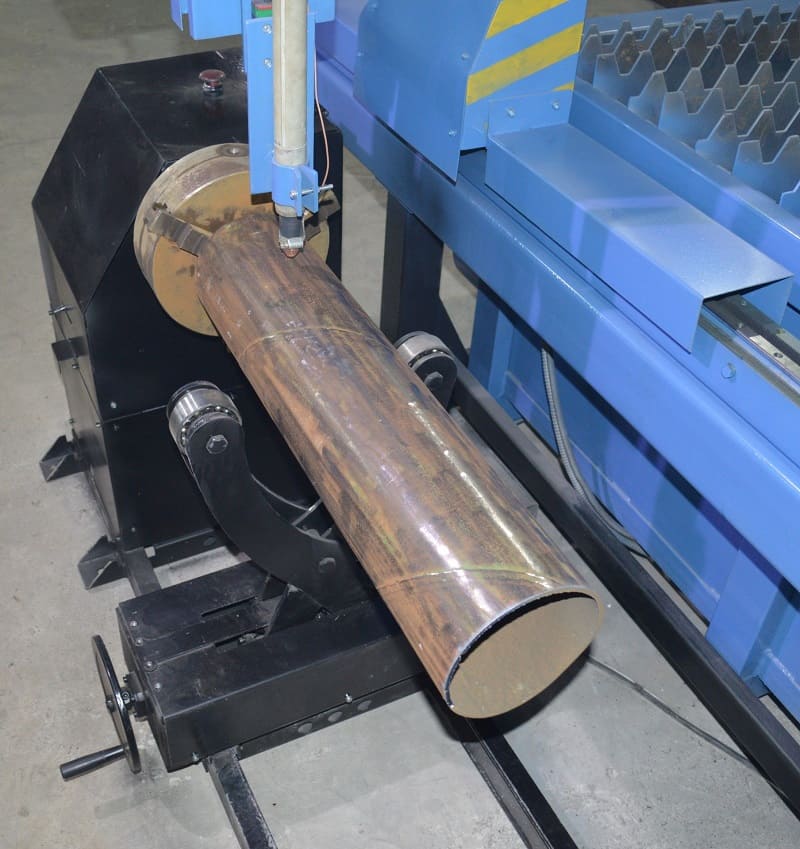

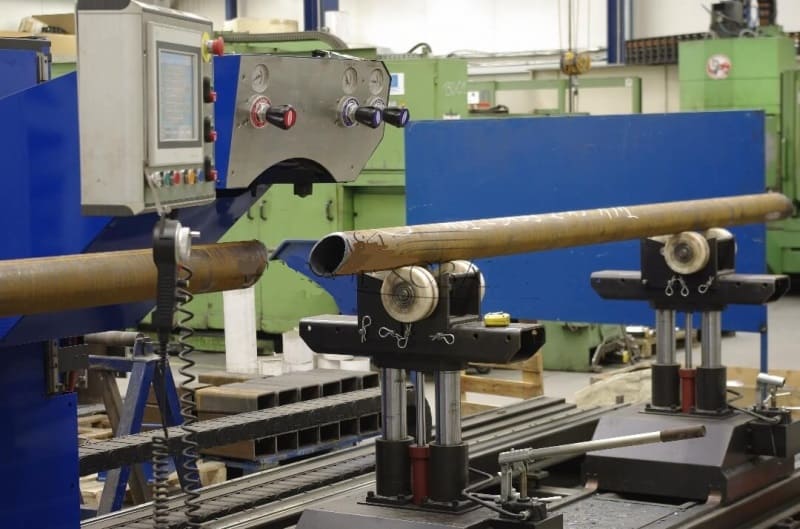

Станок для резки труб с ЧПУ

Станок для резки труб с ЧПУ

Технология резки

Как правило, объемы и сложность работ, предстоящих домашнему мастеру, не требует применения высокопроизводительного и дорогостоящего оборудования производственного уровня. При изготовлении каркаса теплицы можно вполне обрезать трубы болгаркой или традиционной ручной ножовкой.

Каждый вид разреза имеет свои нюансы, а некоторые требуют особых ухищрений.

Под прямым углом

Точность реза во многом определяется качественно сделанной разметкой. Опытные мастера советуют размечать линии реза не карандашом, а малярным скотчем, соблюдая следующую последовательность действий:

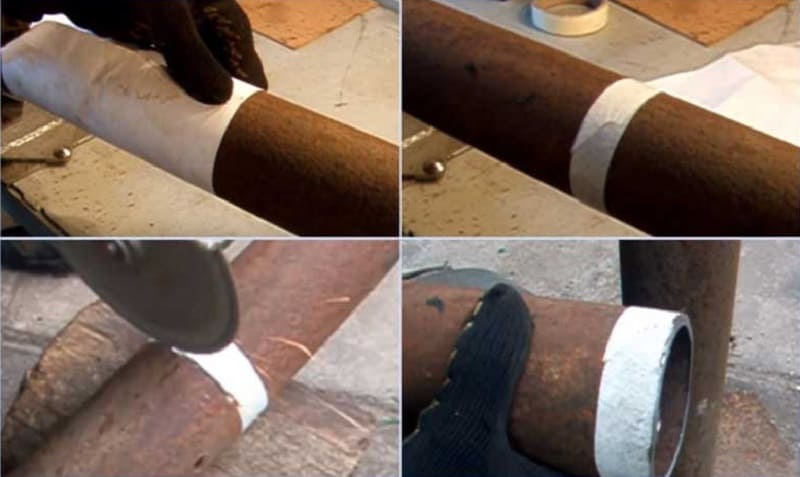

  • Отложить необходимый размер и поставить небольшую метку маркером или карандашом.
  • Аккуратно, применяясь к отметке, обклеить деталь малярным скотчем по кругу. Кромки бумаги должны сойтись без сдвига. Это признак того, что бумага наклеена правильно. Если кромки не сошлись, скотч нужно переклеить.
  • Надежно зафиксировать заготовку, чтобы исключить ее подвижки и прекос в ходе работы. Для фиксации использовать тиски, струбцины.
  • Отрезаемый (меньший) кусок заготовки следует оставить на весу, чтобы он не зажимал лезвие или диск.
  • Разрез начинают с верхней части.
  • Диск болгарки (или полотно ножовки) ведут точно по краю малярной ленты, не отклоняясь в сторону.

Это позволить ровно отрезать необходимую длину.

Если диаметр большой, то разметку выполняют так же, но режут по частям, секторами по 30-60°. После прорезания очередного сектора крепления ослабляют и проворачивают трубу. Далее снова фиксируют и продолжают отрезать с того места, где закончился предыдущий сектор. Чтобы получилось ровно, особое внимание следует уделять началу реза, избегая ступенек и забоин.

Косой разрез под 45°

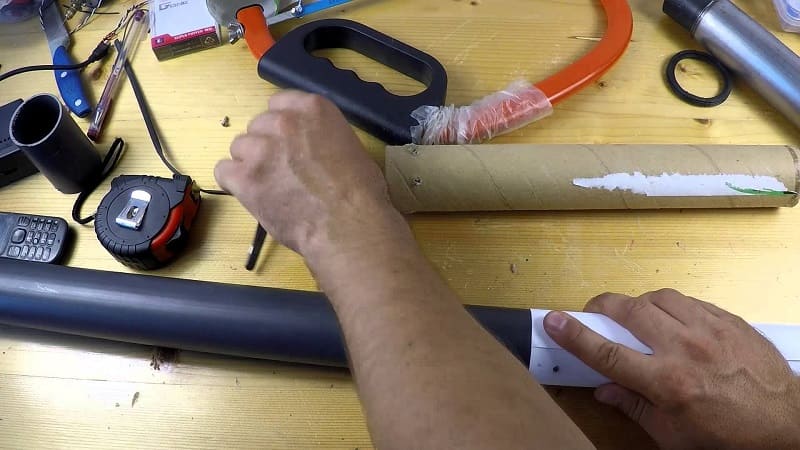

Отрезать конец трубы ровно под 45° возможно без использования сложных приспособлений. Достаточно применить слесарную смекалку. Понадобится проделать следующее:

  • Вырезать бумажный листок в форме квадрата.
  • Сложить по диагонали. Поучится прямоугольный равнобедренный треугольник.
  • Обернуть заготовку листком так, чтобы катет треугольника был перпендикулярен оси, а гипотенуза образовала восходящую спираль.
  • Закрепить лист скотчем.
  • Зафиксировать заготовку и отрезать по косому краю листка. Получится под 45°.
Косая резка труб

Косая резка труб

Существует еще один народный метод. Конец  заготовки погружают в емкость с жидкостью под необходимым углом. Отрезать нужно по границе смоченного и сухого участков.

Если требуется отрезать не перпендикулярно, то лучше использовать старинный плотницкий инструмент — стусло.

Это П-образный шаблон, в боковых стенках которого уже сделаны прорези под заданными углами. Трубу упирают в дальнюю от мастера стенку стусла и прижимают там рукой или ручным зажимом. Полотно ручной пилы заводят в соответствующие пазы и пилят. При необходимости отрезать под другим углом, можно сделать в стенках стусла дополнительные пропилы.

Приемы резки труб под углом

Приемы не перпендикулярной резки зависят от обрабатываемого материала. Одни приемы подходят для пластика или тонкой меди — материалов пластичных и легких в обработке. Толстая сталь потребует более серьезного подхода.

Как разрезать трубу под углом 45 градусов

Пластмассовые трубы небольших диаметров можно обрезать, используя специализированные ножницы.

Стальные трубы можно отрезать болгаркой, но лучше использовать более точный инструмент — ленточную пилу с поворотным столом, оснащенным зажимами. Подойдет также и настольная дисковая отрезная машина.

При использовании инструмента общего назначения обязательно придется воспользоваться той или другой оснасткой.

Как разрезать трубу под углом 45 градусов

Как разрезать трубу под углом 45 градусов

Программы расчета углов реза

Лекало для реза на 45° можно получить, сложив квадратный листок пополам. Для формирования лекал на другие скосы потребуется выполнять более или менее сложные тригонометрические расчеты. Для тех, кто благополучно оставил синусы и косинусы в средней школе и не собирается вспоминать формулы, в сети доступно множество программ расчета лекал на любой необходимый угол. Программа выполняет расчет для заданного пользователем диаметра и угла разреза и создает изображение лекала, которое следует напечатать на своем принтере.

Важно: в параметрах печати следует выбрать опцию « в натуральную величину» и отключить масштабирование изображения.

Бумажное лекало для трубы

Чтобы ровно отрезать под  45°, можно самостоятельно изготовить бумажное лекало. Для этого следует:

  • Измерить или рассчитать длину наружной окружности.
  • Из уголка листа бумаги для принтера формата А4 провести линию под углом 45°. Если нет транспортира, такую линию можно получить, сложив вместе смежные с углом края листа.
  • На ней отложить длину окружности.
  • Это будет гипотенуза. Достроить к ней равнобедренный прямоугольный треугольник. Одна сторона будет краем бумаги, вторую следует опустить перпендикулярно второму краю из отложенной точки.
  • Вырезать получившийся треугольник — это и будет лекало для резки труб под углом 45°.
Бумажное лекало для трубы

Бумажное лекало для трубы

Его  следует обернуть вокруг заготовки, совместив концы гипотенузы. По линии катетов и пройдет отрез. Линию следует отметить маркером или бумажным скотчем. Далее по размеченной линии можно будет ровно отрезать кусок с требуемым скосом.

Способ подходит для труб диаметром до 63 миллиметров.

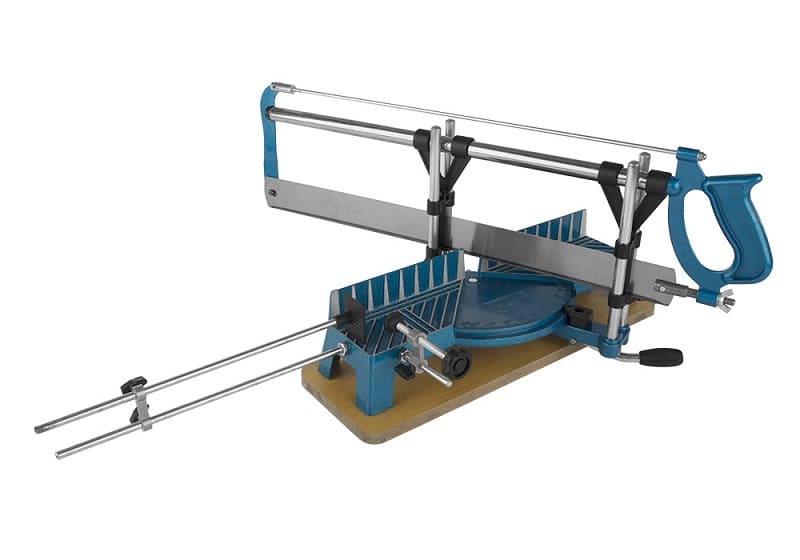

Стусло для резки труб

Плотники издавна используют несложное, но очень полезное приспособление, чтобы ровно отрезать под углом концы брусков, прямоугольных, круглых и фасонных. Плотницкое стусло неплохо подходит для того, чтобы отпилить пластиковую или не толстую металлическую трубу.

Можно воспользоваться готовым, а можно изготовит стусло своими руками. Его преимуществом будет то, что оно может быть сделано точно под размер трубы. Для изготовления потребуется:

  • Вырезать доску длиной 40-50 см и шириной, равной трубному диаметру.
  • Вырезать две доски той же длины, но шире на толщину первой доски.
  • Собрать доски на саморезах, прикрепив боковые к основанию так, чтобы получился П-образный желоб.
  • В центре разметить и сделать вертикальные пропилы в боковых досках до основания так, чтобы проведенная через них прямая образовывала с продольной осью конструкции углы в 90, 60, 45 и 30°.
  • При необходимости сделать пропилы под другими углами.

Боковые стенки лучше сделать из дерева более прочных пород — это продлит срок службы оснастки.

Такое стусло не только определяет и помогает выдерживать правильную линию распила и пилить ровно. Оно также служит и средством фиксации трубы. Достаточно придерживать трубу рукой вместе со стуслом. Для каждого диаметра придется изготовить отдельную оснастку.

ВО время работы прорези в боковых стенках также подвергаются износу. Нужно следить за тем, чтобы полотно ножовки ходило в них с минимальным люфтом. В случае износа можно пропилить новые прорези параллельно старым, отступя от них не менее 3 сантиметров, или заменить боковые стенки.

Такое стусло обладает следующими достоинствами:

  • простота устройства и изготовления
  • дешевизна
  • возможность изготовить оснастку на любой диаметр и требуемый угол
Стусло для резки труб

Стусло для резки труб

Минусы:

  • неудобно работать с большими диаметрами и толщиной стенок
  • привязка каждой оснастки к своему диаметру
  • совместимость только с ножовкой по металлу

Простая оснастка под резку

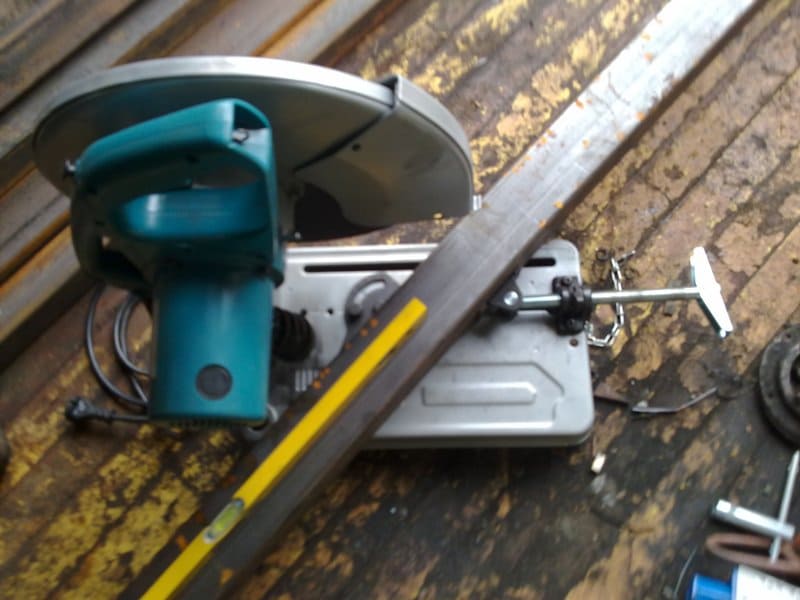

Универсальный отрезной станок с маятниковой дисковой пилой отлично подходит для того, чтобы ровно отрезать под углом толстостенные трубы большого диаметра, как круглые, так и прямоугольные в сечении. Такие устройства работают на заготовительных участках небольших производств и на стройплощадках, где требуется ровно нарезать большое количество арматуры в размер.

Дисковая пила вместе с электродвигателем закреплена на маятниковом рычаге и может с большой точность подводиться в рабочую зону и далее вести рез в одной плоскости.

Продвинутые устройства снабжены шарнирным рычагом, позволяющим изменять направление реза. В моделях же нижнего и среднего ценового сегмента ориентация линии реза осуществляется за счет поворотного стола, снабженного струбцинами для надежной фиксации заготовки. Кроме того, стол может наклоняться в сторону до 45°. Поворотный стол и подъемный механизм снабжены транспортирами, позволяющими выставить угол с точностью до градуса.

Для надежной фиксации трубы под заданным углом применяют струбцину и два стальных уголка со стороной, близкой к диаметру трубы. Короткий уголок закрепляют на поворотном рабочем столе, пользуясь его штатными винтовыми зажимами. Процесс крепления и резки по шагам:

  • Установить поворотный стол на требуемый угол реза и закрепить его.
  • Заложить трубу между уголками и стянуть их ручной струбциной так, чтобы размеченная линия реза осталась свободной.
  • Запустить двигатель.
  • После набора оборотов плавно подвести диск к поверхности металла и ровно отрезать заготовку. В начале и конце реза, когда сечение разрезаемого металла максимальное, не следует прикладывать больших усилий к рукоятке маятника.

Основные достоинства такого способа:

  • высокая производительность, в том числе и с толстыми стенками
  • ровный и гладкий срез, требующий минимальной зачистки и доработки напильником
  • отсутствие необходимости в построении лекал.

Свойственны приему и недостатки:

  • применимость к малым и средним диаметрам
  • высокая стоимость станка
  • малая мобильность
  • высокое энергопотребление и шумность

Нюансы работы с прямоугольным сечением

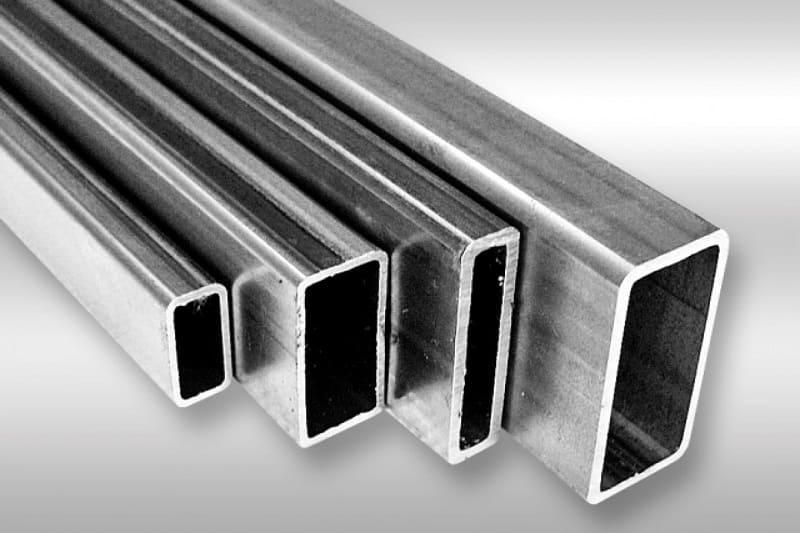

Чтобы отрезать прямоугольный профиль ровно, знатоки рекомендуют заранее заготовить шаблоны. Наиболее простой способ — изготовить шаблоны из стального уголка достаточного размера, размеченного под нужный скос. Это сильно экономит время разметки при большом объеме однотипных разрезов.

Прямоугольное сечение

Прямоугольное сечение

Уголок накладывают на профильную трубу сбоку и по скошенной стороне размечают линию реза маркером или чертилкой. Рекомендуется повторить ее бумажным скотчем.

Далее доступным инструментом следует отрезать профиль ровно по линии.

Аппараты точной резки

Ленточные пилы отличаются высокой стабильностью плоскости движения полотна и точностью реза. Их также широко применяют на заготовительных участках мелкосерийных и среднесерийных производств. Они характеризуются универсальностью, надежностью и высокой производительностью.

Для частного применения компания MASS из Италии предлагает компактный агрегат ленточного пиления. Он укомплектован ручным прижимным устройством и может ровно резать  трубы диаметром до 65 мм, а также прокат любого профиля той же толщины.

Поворотное устройство позволяет установить произвольное направление резания от 0 до 45°. Частота движения режущего лезвия — до 45 тактов в минуту. Экономичный двигатель в 370 Ватт позволяет использовать обычную домашнюю однофазную электросеть напряжением 220 В.

Применение термических способов

Помимо механических, достаточно широко применяют и термические методы резки труб. Здесь инструментом является газовый резак ( пропановый или ацетиленовый) или аппарат электродуговой сварки. Газовому резаку подвластны даже самые толстостенные трубы большого диаметра. Достаточно высока и производительность. Кроме того, только эти методы обеспечивают исключительную мобильность — отрезать трубу можно в траншее, подвале, — в таких местах, куда высокопроизводительный стационарный станок просто не затащить и не подключить.

Следует отметить, что термические методы не позволяют достигать высокой точности, да и ровно отрезать тоже не всегда получается. Однако в целом ряде применений, таких, как оперативный ремонт теплотрасс или магистральных трубопроводов, она и не требуется. После реза термическим способом получившиеся кромки приходится дополнительно обрабатывать механическими инструментами, выравнивать линию среза и выводить скосы до проектных значений.

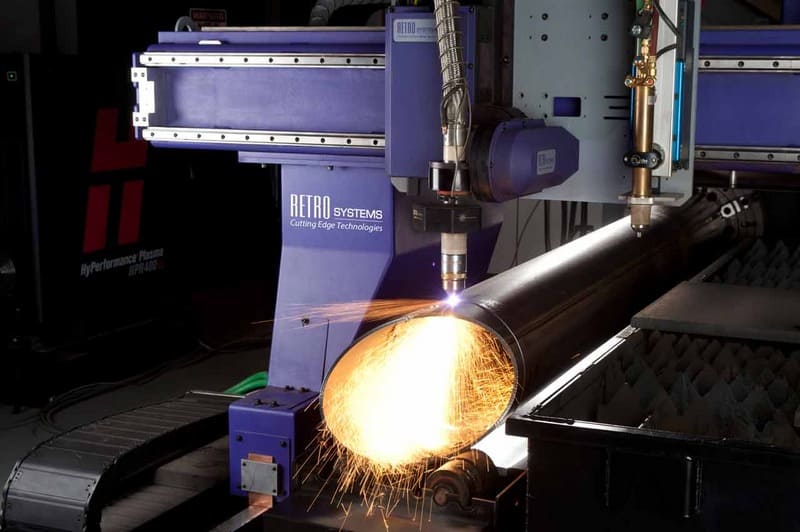

Плазменная резка труб

Плазменная резка труб

Термический способ резания применяется также при работе с полимерным трубным прокатом. В термических гильотинах рез проводится нагретым до высокой температуры косым тонким резаком, скользящим в направляющих.

Устройства также могут резать под углом и очень ровно, но пригодны для работы только с мягкими материалами, имеющими низкую температуру плавления.

Как ровно отрезать профильную трубу

Рекомендуется при разметке использовать слесарный угольник. На первой стороне отмечается требуемый размер, угольник прикладывается к метке и проводится линия разметки. Далее, не отрывая угольник от угла между гранями, плавно проворачивают его на другую, наносят линию разметки, поворачивают еще раз и размечают третью грань. Если на последней грани линии сошлись, значит, разметка сделана правильно.

Теперь можно закрепить заготовку и отрезать нужную длину болгаркой или ножовкой.

Как ровно отрезать трубу

Как ровно отрезать трубу

Резка труб большого диаметра

Если требуется отрезать ровно трубу большого диаметра, для канализации или под въезд на участок, применяют следующие инструменты:

  • Угловая шлифмашина. Доступный, но не очень безопасный способ. Требуется определенный навык. Обязательно следует применять средства индивидуальной защиты.

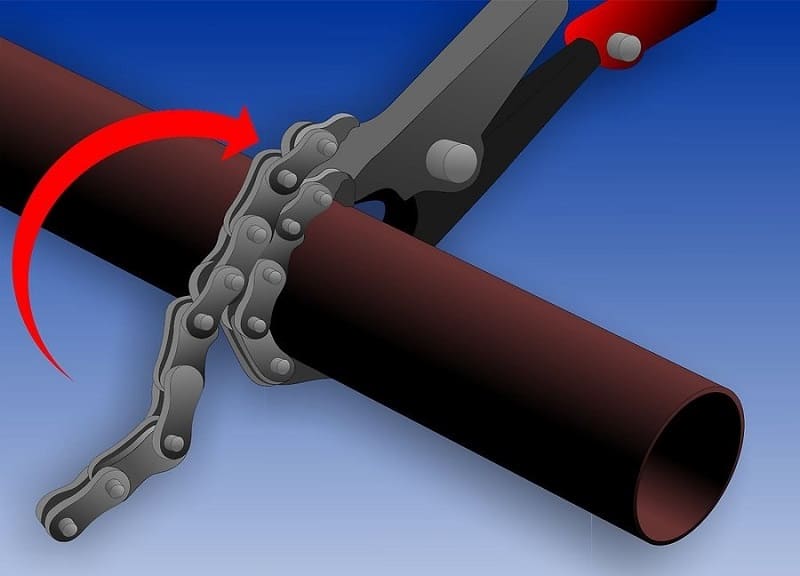

  • Роликовый резак. Это достаточно сложный агрегат, специально разработанный для такой работы. Он монтируется на трубопроводе, охватывая его снаружи. Усилие нажима режущих роликов регулируется с помощью механики или автоматики. Для каждого диаметра требуется своя оснастка.
  • Газовый резак. Наиболее часто применяемый метод. Способ достаточно безопасный при достаточной квалификации газосварщика и соблюдении правил предосторожности. Требует наличия газового резака, баллонов с ацетиленом или пропаном.

Как отрезать чугунную трубу

Чугун как материал имеет свою специфику и отличается от стальных сплавов рядом физико-механических характеристик. При высокой прочности чугун – весьма хрупкий материал.

Размечается чугунная труба точно так же, как и стальная. Перед началом работы следует подложить для опоры деревянные чурбачки. Угловой шлифмашиной с отрезным диском нужно сделать неглубокий надрез по всей окружности. Далее по зубилу, вставленному в надрез, нужно нанести удар большой силы. Изделие ровно расколется по лини надпила.

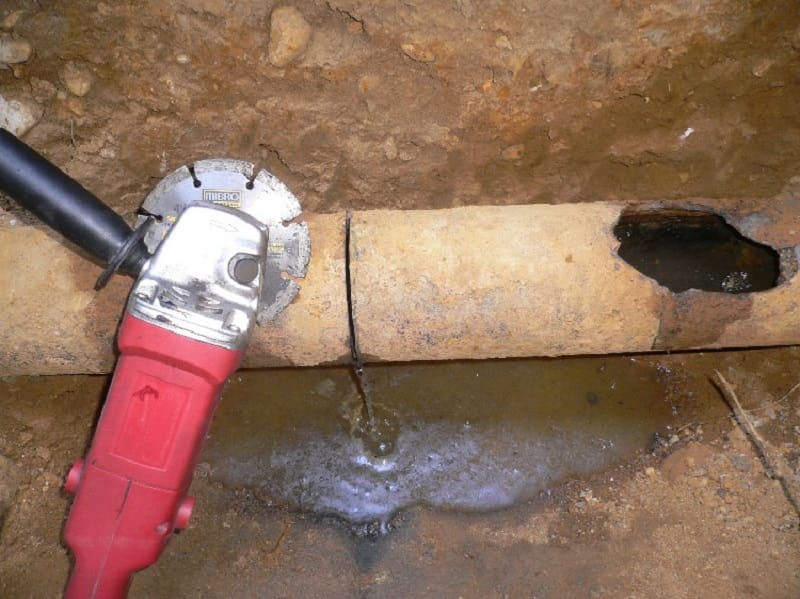

Разрезка чугунной трубы

Разрезка чугунной трубы

Если УШМ недоступна, придется сделать кольцевой надпил ножовкой по металлу.

Как разрезать вдоль

Не часто, но иногда все же требуется разрезать трубу вдоль. Следует поступить следующим образом:

  • Аккуратно разметить линию реза. Использовать отбивочную нить, маркер или малярный скотч.
  • Закрепить трубу, радом с трубой предусмотреть опору для руки вдоль всей линии реза.
  • Не торопясь, медленно двигая диск УШМ вдоль линии разреза и сохраняя опору руки, выполнить разрез. Следует постоянно следить за глубиной погружения диска в разрез, чтобы не пропилить противоположную стенку.

Как резать тонкостенные трубы

При работе с тонкостенным прокатом существует высокий риск смятия кромок распила. Чтобы избежать этого, применяют заполнение профиля изнутри:

  • при работе ножовкой вставляют круглую деревянную палочку подходящего диаметра
  • при работе УШМ внутрь засыпают песок, трамбуют его и затыкают пробками.
Как отрезать тонкостенную трубу

Как отрезать тонкостенную трубу

Это позволяет сохранить первоначальную форму трубы и ровно отрезать необходимую длину.
