Для решения конструкторских задач, связанных с необходимостью повысить твердость и уменьшить шероховатость поверхностного слоя металла применяется, специальный способ обработки. Он называется дорнование. С его помощью удаётся создать на поверхности металлической конструкции защитный слой, который предохраняет деталь от повышенных нагрузок и препятствует её разрушению. Такими нагрузками могут быть повышенные физические или ударные нагрузки, нарушения теплового режима (перегрев), химическое воздействие. Они приводят к разрушению или деформации поверхностного слоя, коррозии, ускоренному износу всей детали.

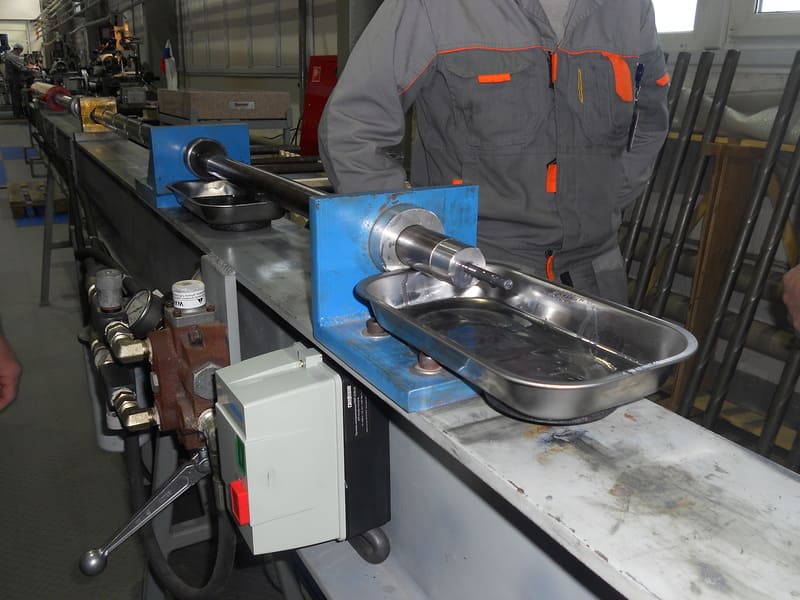

Дорнование

Технологический процесс дорнования

Такой процесс получил название благодаря инструменту, которое называется дорном. Конструктивно он выполнен в форме стержня с одним или несколькими зубьями. В зависимости от способа применения дорны подразделяются на инструменты скольжения и качения.

Технологический процесс заключается в холодном деформировании (уплотнении) поверхности детали посредством движения дорна. Обычно такой технологией производят дорнование отверстий. В этом случае инструмент перемещается вдоль канала ствола. За счёт созданного усилия он обеспечивает:

  • уплотнение внутреннего поверхностного слоя вдоль всего отверстия;
  • повышение качества обрабатываемой детали (удаляются оставшиеся шероховатости);
  • увеличивается диаметр отверстия с повышением его класса точности.

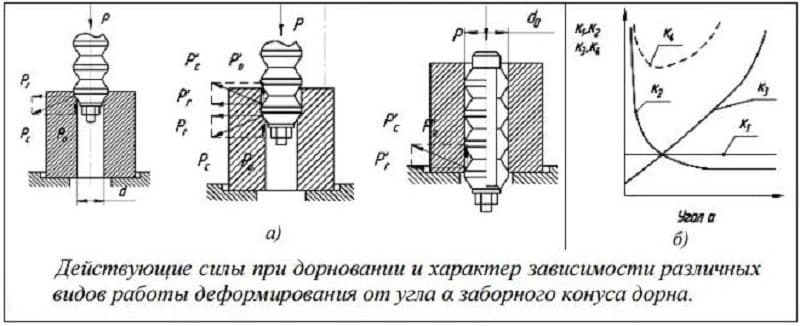

Технология дорнования

Оценка качества технологического процесса осуществляется за счёт контроля следующих параметров:

  • величины создаваемого натяга;
  • скорости движения инструмента внутри отверстия;
  • значения созданной силы;
  • параметров возникающей деформации.

Величина первого параметра сказывается на качестве получаемой поверхности. Он рассчитывается как разница между внутренним диаметром обрабатываемой детали и диаметром применяемого дорна. Если разница будет слишком большой – это не позволит получить качественное уплотнение и избавиться от шероховатости.

На практике максимальный натяг при дорновании втулки ВГШ необходим для получения требуемого качества поверхности шатуна.

Слишком маленькая величина натяга снижает скорость проведения работ, приводит к лишней деформации обрабатываемой поверхности, появлению излишних внутренних напряжений. Поэтому величина этого параметра рассчитывается с учётом показателей пластичности детали и дорна.

Сила, необходимая для проведения работ, делится на две составляющие:

  • осевую (направленную вдоль линии движения);
  • радиальную (воздействует перпендикулярно осевой).

Первая обеспечивает движение инструмента вдоль отверстия, и тем самым увеличивает внутренний диаметр. Вторая определяет качество поучаемой поверхности (класс точности после обработки)

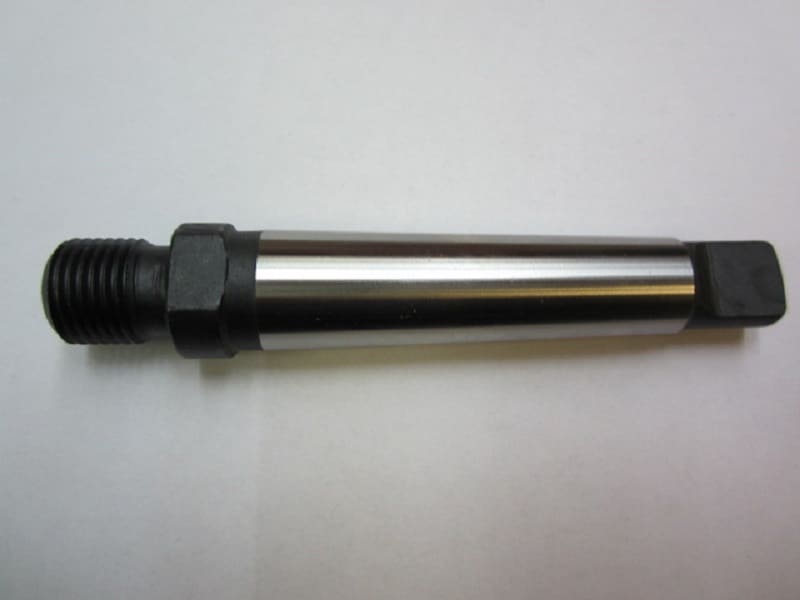

Дорн

В отдельных случаях для снижения силы трения, особенно в зоне неконтактной деформации используют дорнование с противодавлением смазки.

Методом дорнования производят доводку сварных труб. При обработке сварных швов необходимо учитывать физические свойства металла и толщину стенок. Такие трубы применяются, например, для гидроцилиндров. Поэтому после проведения дорнования обязательно проводят испытания на прочность. В качестве показателя можно использовать показатель предельной прочности или степень экспандирования.

Виды процесса дорнования

Обработка дорнованием классифицируется по следующим признакам:

  • виду обработки (объёмное и поверхностное);
  • технологическим особенностям (свободное и несвободное);
  • методу воздействия на внутреннюю поверхность (растяжение, сжатие, комбинированное воздействие);
  • количеству и расположению зубьев на поверхности инструмента.

Выбор метода и вида такой обработки зависит от характерных особенностей деталей. Так для получения качественной поверхности стволов или труб с неравножёсткой втулкой применяют метод с обеспечением разного воздействия на отдельные участки внутренней стенки.

Для обработки не осесимметричных заготовок применяют дорны с специально расположенными зубьями.

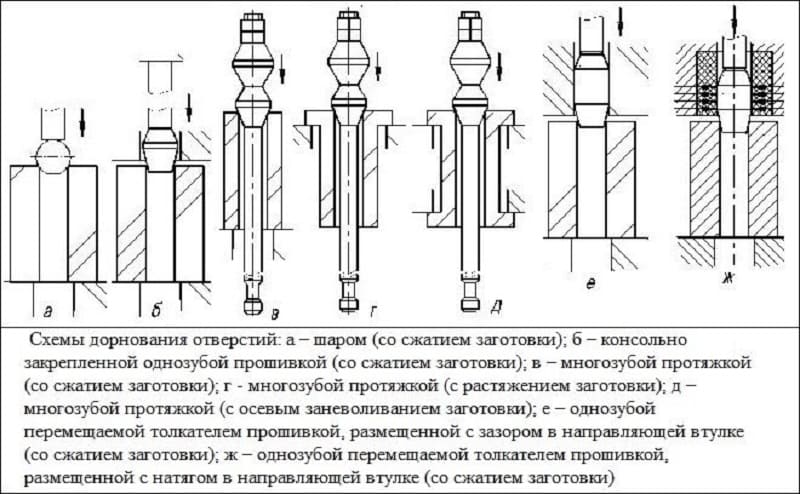

Различные методы дорнования

С помощью свободного дорнования обрабатывают поверхности бесшовных и электросварных труб. Толщина стенок может достигать средних размеров.

Объёмное и поверхностное дорнование

Объёмная обработка производится давлением по всему внутреннему периметру. Для улучшения требуемого качества применяются многозубчатые дорны. Они позволяют добиться высокой точности обработки вплоть до 11 класса. Степень шероховатости Ra получается равной от 0,63 до 0,04 микрон.

Поверхностное дорнование относится к методам поверхностной пластической деформации.

Оно позволяет получить следующие показатели точности: IT от 6 до 9 единиц, шероховатость Ra в пределах 0,32-0,04 микрон. Объемным дорнованием осуществляют обработку сварных прямошовных труб.

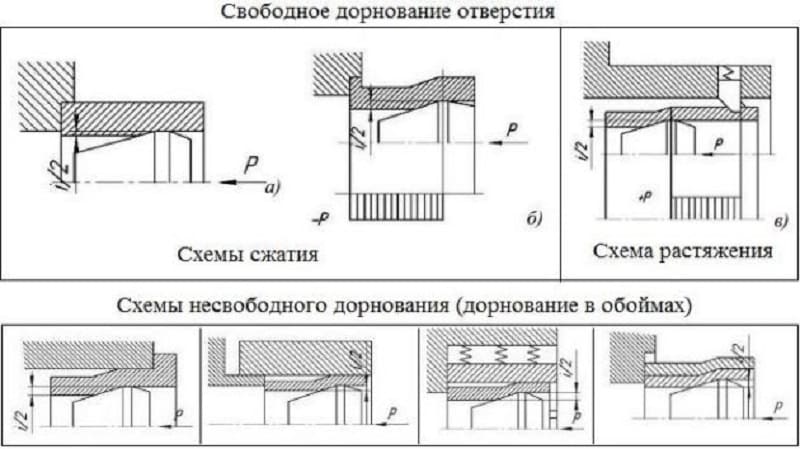

Свободное и несвободное дорнование отверстий

Пластическое деформирование и калибровка

Такой способ обработки предполагает воздействие на поверхность металла инструмента, создающего давление в точке соприкосновения. В этом случае происходит последовательное изменение внутренней структуры металла. Благодаря процессам скольжения и двойникования происходит изменение структуры слоёв на уровне атомной решётки. Такое воздействие приводит не только к изменению внешней формы детали, но и его физических и механических свойств. При правильно разработанном способе пластического деформирования удаётся получить поверхностный слой с улучшенными характеристиками. Особенно это обстоятельство важно, когда нельзя подвергать металлическую деталь термической обработке, например, изготовленную из аустенитных или ферритных материалов.

Методом калибрования обрабатывают отверстия у заготовок, имеющих небольшую длину. Для обработки применяют калибрующие шарики, дорны, другой калибровочный инструмент. В этом случае его проталкивают сквозь отверстие для получения ожидаемого эффекта.

В этом случае основным параметром оценки технологического воздействия является натяг. Он создаётся благодаря разнице внутреннего диаметра отверстия и диаметра инструмента. В зависимости от решаемой задачи калибровка выполняется с малым или большим натягом.

При калибровании с малым натягом воздействию подвергается только поверхностный слой. Такой обработке подвергают трубы, втулки, вкладыши имеющие толстые стенки. Наиболее приемлемым считается отношение величины стенки к радиусу отверстия более 0,5.

Применение большого натяга приводит к увеличению глубины воздействия и может распространяться на всю толщину обрабатываемого изделия. Это приводит к увеличению внутреннего диаметра, изменению внешних размеров, снижению качества обработки, возникновению неравномерных внутренних напряжений (изменение физико-механических свойств).

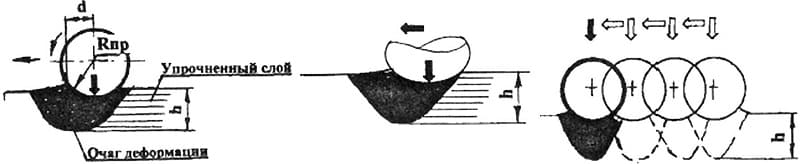

Пластическое деформирование

Для проведения калибровки необходимо провести качественную предварительную обработку. В результате последующего калибрования точность обработки повышается на 30%. Например, для стали класс точности повышается на две единицы, для бронзы на 3, для чугуна на один класс.

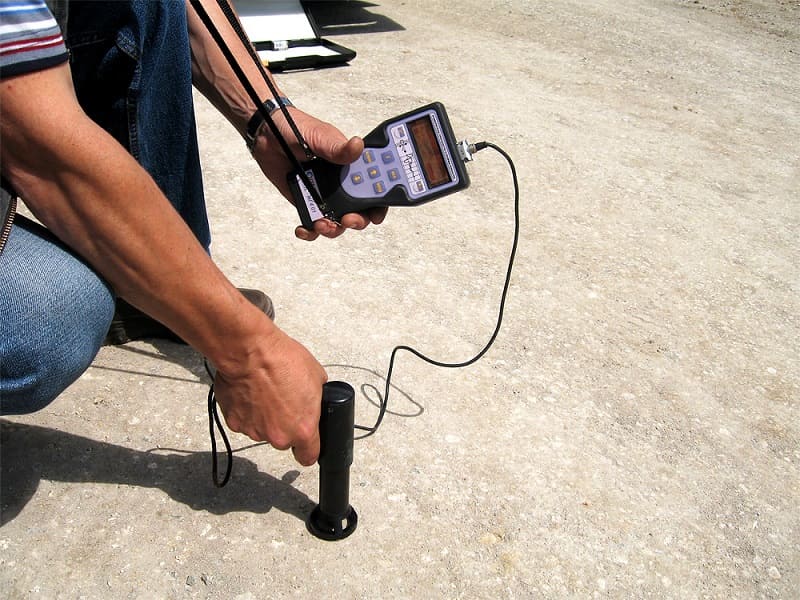

Метод ударных импульсов

Он основан на измерении параметров деформации металла после воздействия импульсного механического воздействия. В момент кратковременного удара возникают ультразвуковые колебания, которые вызывают уплотнение поверхности обрабатываемой детали.

Такой метод успешно применяется при производстве изделий большой длины. Например, дорнование труб осуществляется методом ударных импульсов.

Применение различных методов дорнования позволяет обрабатывать внутренние поверхности изделий различной длины и произвольного диаметра. В результате обработки удаётся получить высокое качество поверхностного слоя, без нагрева и механического воздействия (фрезеровки, зенкования и так далее).
