Зубчатые колеса получили весьма широкое распространение. Их основное предназначение заключается в передаче усилия или вращения. Как правило, подобный элемент на момент эксплуатации находится в зацеплении. Зубчатые цилиндрическое колеса характеризуются довольно большим количеством особенностей, которые должны учитываться. Например, длина общей нормали зубчатого колеса может варьироваться в достаточно большом диапазоне. Рассмотрим подобный показатель подробнее.

Длина общей нормали зубчатого колеса

Что такое длина общей нормали?

Для обеспечения функционирования механизма, представленного шестернями, проводится измерение основных показателей при использовании двух методов, один их которых предусматривает использование роликов, второй определение длины общей нормали. Рассматривая нормаль следует уделить внимание следующим моментам:

  1. Практически все цилиндрические эвольвентные зубчатые передачи внешнего зацепления и другого типа производятся с учетом рассматриваемого показателя.
  2. Длина определяется расстоянием между разноименными сторонам одной впадины.
  3. Зависит подобный показатель от диаметров зубчатых колес, а также некоторых других параметров.

Определяется зачастую размер по роликам зубчатых колес. Подобный показатель указывается на чертежах, в большинстве случаев применяется для обозначения символ W.

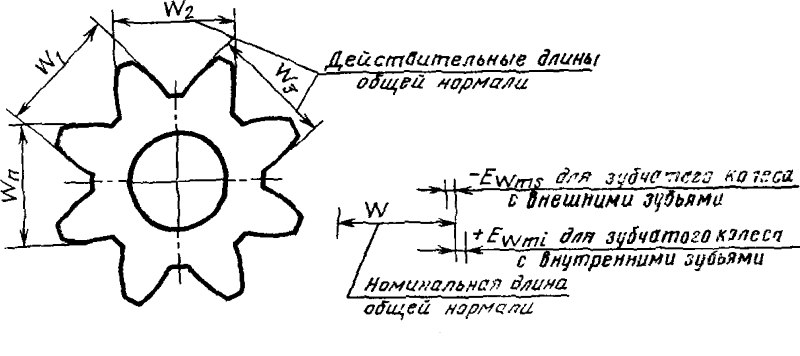

Средняя длина общей нормали Wmr

Еще довольно важным определением можно назвать то, что такое постоянная хорда. Она характеризуется отрезком прямой, которые соединяют две точки разноименных эвольвентных поверхностей зуба цилиндрического колеса. Этот показатель также часто отображается на чертеже, в большинстве случаев зуб изображается схематически.

Принципы измерения

Как ранее было отмечено, измерение нормали зубчатого колеса проводится для определения качества изготовления рассматриваемого изделия. Среди особенностей процедуры измерения можно отметить следующие моменты:

  1. В большинстве случаев для получения требуемых данных нужен только один измерительный прибор – штангенциркуль. Он характеризуется относительно высокой точностью и небольшой стоимость, встречается на многих производственных площадках. После получения требуемых данных можно провести расчет длины общей нормали зубчатого колеса.
  2. Рассматриваемый способ определения общей длины нормали получил широкое распространение по причине доступности. Однако, проверять можно исключительно изделия с относительно невысокой степенью точности.
  3. Стоит учитывать, что расчет размера по роликам не проводится по причине относительно невысокой точности.

Проводится расчет длины общей нормали косозубого колеса по причине того, что подобный показатель применяется при определении нормы бокового зазора при создании зубчатой передачи.

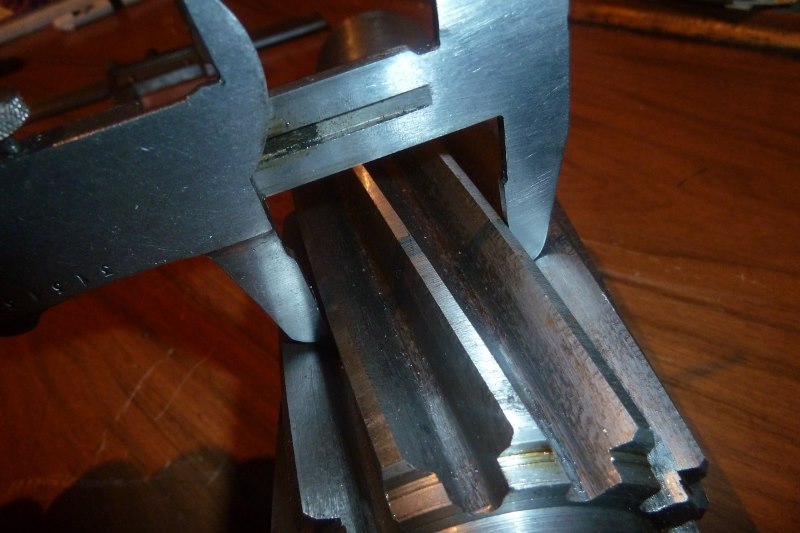

Измерение длины общей нормали

Довольно большое распространение получили механизмы с наружным зацеплением. Расчет зубчатых колес ГОСТ 16532-70 выполняется в плоскости нормальной поверхности зуба. Кроме этого, при косом расположении зуба после вычислений уделяется внимание тому, чтобы ширина венца колеса позволяла проводить требующиеся измерения.

Скачать ГОСТ 16532-70

Проводя вычислении можно использовать не только формулы, но и специальные программы. Довольно распространенным типом подобных программ можно назвать таблицу, выполненную в программе Excel. Как правило, таблица предусматривает внесение следующей информации:

  1. Модуль зацепления. Этот показатель считается одним из основных, рассчитывается на момент проектирования. Как правило, в таблице указывается буквой «м».
  2. Число зубьев. Подобный параметр также определяющий. Он может варьировать в достаточно большом диапазоне. В таблице и технической документации показателей обозначение буквой
  3. Угол наклона. Это значение измеряется в градусах, указывается буквой b.
  4. Коэффициент смещения основного контура (x).
  5. Угол профиля нормального исходного контура.

После заполнения этой информации можно рассчитать допуск длины общей нормали зубчатого колеса и многие другие важные показатели, которые учитываются при проектировании.

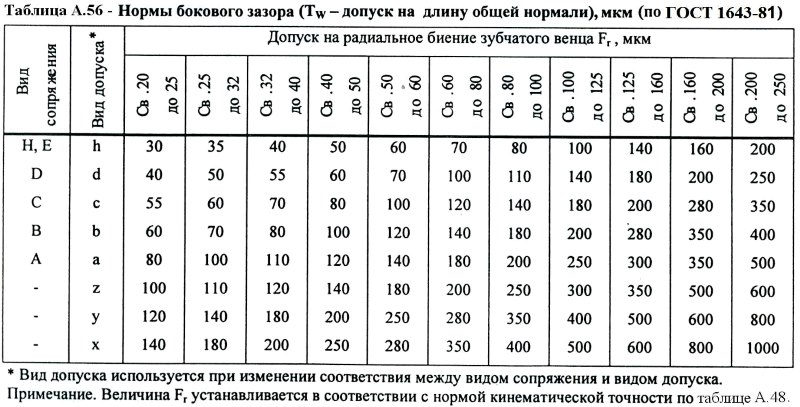

Допуск на длину общей нормали

Довольно большое распространение получило программное обеспечение подобного типа по причине того, что оно просто в применении и может устанавливаться на смартфоне или другом мобильном устройстве. Ввести данные довольно просто, программа рассчитывает самые различные показатели, которые требуются при производстве. Как правило, она требуется для определения нижеприведенных значений:

  1. Угла профиля.
  2. Условного числа зубьев колеса.
  3. Числа зубьев в длине общей нормали.
  4. Длины общей нормали.

Программа КОМПАС-3D получила весьма широкое распространение в сфере проектирования. Она применяется для получения чертежей различного типа, в автоматическом режиме также проводится расчет основных показателей. Для работы может применяться библиотека под названием «Валы и механические передачи 2D». В этом случае расчет проводится в автоматическом режиме, что снижает вероятность допущения погрешности.

Есть возможность проводить расчеты при применении обычных формул. Они следующие:

  1. W=mW1;
  2. W=m(W1+0,648x).

Первая формула подходит для определения длины общей нормали прямозубых колес без смещения, вторая для вариантов исполнения со смешением. Под W1 подразумевается длина общей нормали цилиндрических колес. Стоит учитывать, что подобный показатель зависит от числа зубьев всего колеса, а также числа зубьев, которые охватываются при измерении.

Не стоит забывать о том, что при проведении рассматриваемых расчетов требуются табличные данные. В подобных таблицах указывается нижеприведенная информация:

  1. Общее число зубьев колеса.
  2. Число зубьев, которые охватываются при проведении измерений.

Из этой документации можно узнать требующиеся данные для проведения различных вычислений.

Довольно большое распространение получили винтовые цилиндрические колеса. Они требуются в случае перекрещивания валов. Рассматриваемые механизмы сохраняют установленную зависимость, еще одним важным параметром считается межосевой угол.

Подобные варианты исполнения не рекомендуется применять для передачи вращения, так как характеризуются низким показателем КПД. Именно поэтому следует рассматривать другие механизмы с цилиндрическими зубчатыми колесами.

Эвольвентная зубчатая передача внутреннего зацепления также широко применяется. Основными элементами подобного варианта исполнения можно назвать следующее:

  1. Зуб.
  2. Впадина.
  3. Зубчатый венец.
  4. Поверхность вершин и впадин.

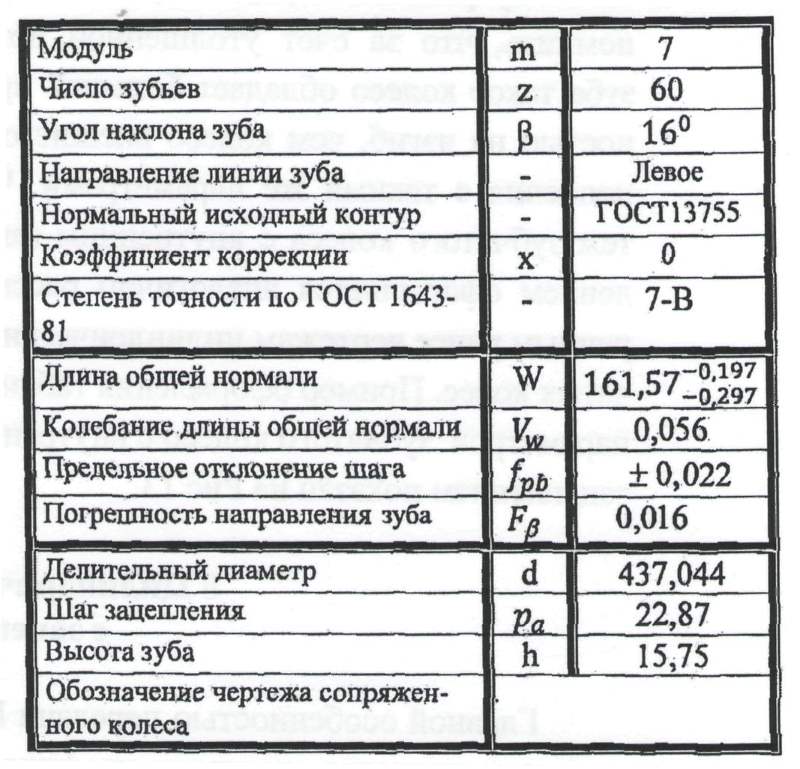

Пример таблицы параметров зубчатого колеса

Применяется довольно большое количество различных таблиц при вычислении основных параметров. Именно поэтому при разработке проекта следует руководствоваться различной нормативной документацией.

Стоит учитывать также тот момент, что измерение длины общей нормали может проводиться при применении специального инструмента, который получил названием нормалемер. К особенностям этого инструмента можно отнести нижеприведенные моменты:

  1. При изготовлении в качестве основы применяется штангенциркуль и микрометр.
  2. Для упрощения процесса есть специальные удобные в применении губки, а также стрелочный индикатор.

В данном случае проводимые измерения достаточно просты. Устройство подобного типа можно встретить в специализированных магазинах. Его основными элементами можно назвать:

  1. Индикатор.
  2. Рычаг.
  3. Винт.
  4. Кольцо.
  5. Гайка микровинта.
  6. Переставная губка.
  7. Подвижная губка.

Конструкция характеризуется довольно компактными размерами. При этом проблем с ее применением, как правило, не возникает.

Процедура измерений должна проводится опытным специалистом. Это связано с тем, что точные измерительные приборы при небрежном отношении могут стать причиной высокой погрешности.

Несколько различных способов измерения определяют то, что выбрать подходящий вариант достаточно сложно. При выборе наиболее подходящего способа учитывается следующая информация:

  1. Точность размеров изготавливаемого изделия. К примеру, штангенциркули применяются в случае высокой погрешности.
  2. Размеры зубчатого колеса. К примеру, специальный прибор предназначен для небольших изделий.
  3. Массовость налаженного производства. Проверять каждое изделие при использовании обычного прибора достаточно сложно и трудоемко.
  4. Навыки мастера. Не всеми приборами просто пользоваться.
  5. Допустимые затраты на контроль качества налаженной производственной деятельности.

В заключение отметим, что при массовом производстве и небольшой точности размеров проводить измерение можно проводить при помощи ролика. При этом диаметр ролика выбирается в зависимости от особенностей зубчатого колеса, так как он выступает в качестве шаблона. В продаже можно встретить целые наборы шаблонов.
