Существует достаточно большое количество различных механизмов, предназначенных для передачи усилия и вращения. Довольно большое распространение получила зубчатая передача. Подобный механизм выступает в качестве промежуточного элемента, который изготавливается при применении металла с различными эксплуатационными характеристиками. Рассмотрим особенности подобного механизма подробнее.

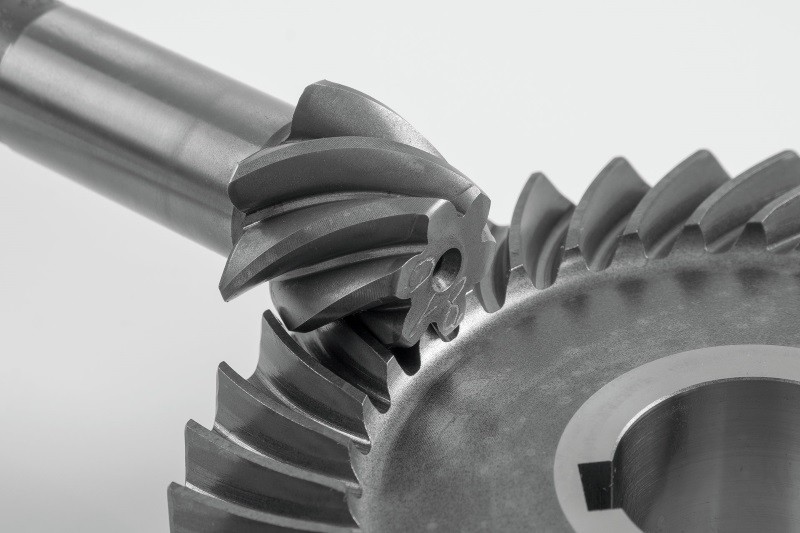

Зубчатая передача

Общее описание

Стандартная ременная передача предусматривает использование промежуточного элемента, в качестве которого выступает ремень. Зубчатое зацепление характеризуется наличием поверхности зацепления и сопряжения зубьев. Основные элементы зубчатой передачи следующие:

  1. Ведущее и ведомое колесо.
  2. Вал, который предназначен для непосредственного крепления колес.
  3. Подшипники, обеспечивающие подвижность колес.
  4. Шпонка, исключающая вероятность проворачивания колеса на валу.

Параметры зубчатой передачи могут существенно отличаться. Для начала отметим, что между ведомым и ведущим колесом предусмотрено наличие технологического зазора, который обеспечивает скольжение и возможность теплового расширения, а также смазывание основных элементов для исключения вероятности заклинивания механизма.

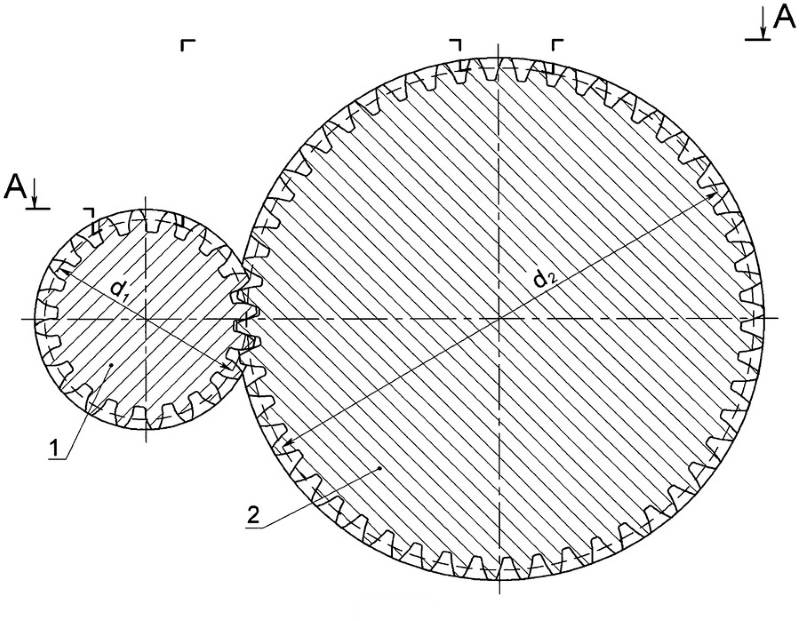

Чертеж цилиндрической зубчатой передачи

Детали машин изготавливаются при применении самых различных металлов, в большинстве случаев это углеродистая сталь. Скорость вращения механизма зависит от точности шестерен, а также некоторых ее других параметров. Принцип работы устройства позволяет использовать его при создании самых различных механизмов, к примеру, насосов или передач.

Конструкция передач

Классическая схема зубчатой передачи применяется уже на протяжении длительного периода. Рассматриваемая конструкция имеет следующие особенности:

  1. В качестве основы применяется корпус. Зачастую он изготавливается из чугуна или других коррозионностойких сталей. Корпус обеспечивает надежное крепление основных элементов, а также является контейнером для смазки. Существует просто огромное количество различных корпусов, все зависит от области применения механизма.
  2. Основным элементом является вал, который передает зубчатым зацеплением вращение. Как правило, вал получает вращение от электрического привода или других элементов. Для их крепления устанавливаются подшипники. Вал подбирается под посадочное отверстие зубчатых колес, может иметь ступенчатую форму.
  3. Садятся шестерни на валы методом прессования. За счет этого исключается вероятность проворачивания элементов, которые находятся в зацеплении. Кроме этого, фиксация обеспечивается за счет шпонки.
  4. Расстояние между валами зубчатого зацепления выбирается с учетом диаметра колес, а также их других параметров.
  5. Форма шестерен может существенно отличаться. Зачастую боковая сторона имеет небольшие выступы, а рабочая поверхность представлена сочетанием зубьев. Количество зубьев, их направление и многие другие параметры могут существенно отличаться. Характеристики выбираются в зависимости от области применения механизма.

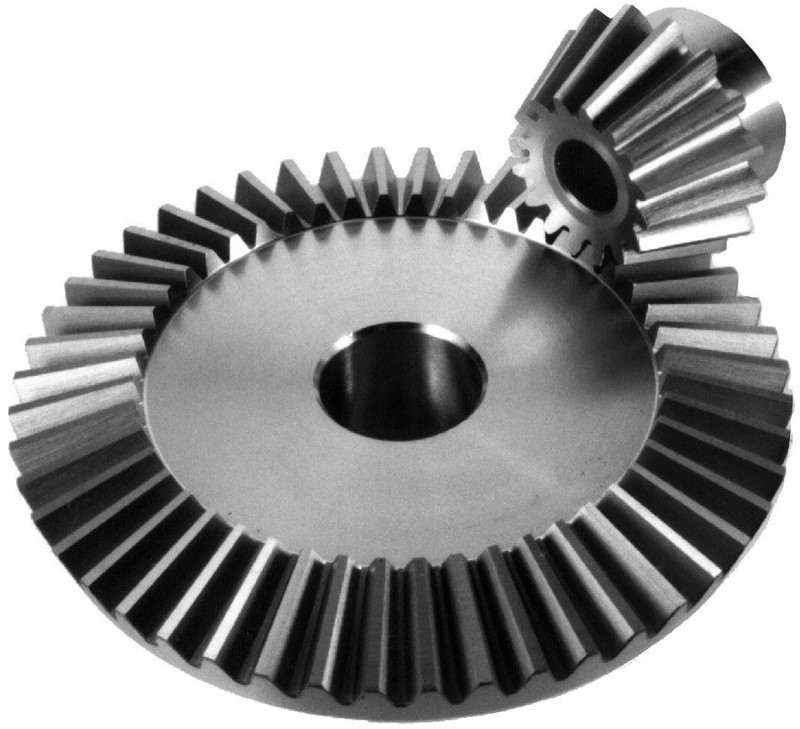

Коническая пара с прямым зубом

В целом можно сказать, что рассматриваемое устройство довольно просто, за счет чего обеспечивается длительный срок эксплуатации. Разновидностью зубчатой передачи также является винтовой механизм или рейка. Сегодня чертеж винтовой передачи при необходимости можно сказать с интернета.

Классифицируют зубчатые передачи по довольно большому количеству различных признаков. Только при правильном выборе наиболее подходящего варианта исполнения можно обеспечить длительный срок эксплуатации и требуемые характеристики.

Классификация зубчатых передач

Бывают самые различные виды зубчатых передач. Классификация проводится по большому количеству различных признаков:

  1. Относительное расположение осей, на которых крепятся колеса. По этому признаку выделяют механизмы с параллельными осями, пересекающимися или скрещивающимися. Проще всего в изготовлении самая распространенная цилиндрическая зубчатая передача, так как в этом случае механизм характеризуется высокой надежностью и длительным сроком эксплуатации. Если нужно изменять направление вращения, то применяется другая конструкция. Зубчатые передачи с параллельными и пересекающимися осями применяются в самых различных случаях, к примеру, при создании насосов и приводом различных устройств.
  2. Расположение зуба на поверхности изделия относительно посадочного отверстия. По этому признаку выделяют передачи с внутренним и наружным зацеплением. Кроме этого, в некоторых механизмах есть реечная конструкция: прямая рейка подходит для преобразования вращений в прямолинейное движение.
  3. По форме профиля. Чаще всего устанавливается эвольвентная зубчатая передача, но также применяются неэвольвентные механизмы. Проводится классификация зубчатых колес в зависимости от расположения теоретической линии зуба. По этому признаку выделяют прямозубые устройства и с косым расположением. Кроме этого, есть шевронная зубчатая передача и с винтовым расположением. Современная косозубая передача получила широкое распространение, так как за счет подобного расположения зуба снижается износ и степень шума. Именно поэтому подобные варианты исполнения устанавливаются в случае, когда нужно передать высокую скорость или сделать бесшумное устройство. Конические зубчатые передачи могут изготавливаться и с прямым зубом, но подобные механизмы не предназначены для длительной работы, так как зуб при работе контактирует по всей площади.
  4. Классификация проводится по конструктивному оформлению корпуса. Выделяют закрытые и открытые передачи. Первый вариант исполнения могут работать исключительно при подаче смазывающего вещества, второй работает и на сухом ходу.
  5. Передача бывает понижающая и повышающая. Выбор проводится в зависимости от того, нужно ли увеличить количество оборотов или повысить передаваемое усилие.
  6. По величине окружности выделяют тихоходные, среднескоростные и быстроходные устройства. Выбор проводится в зависимости от того, каким свойствами должно обладать полученный механизм.

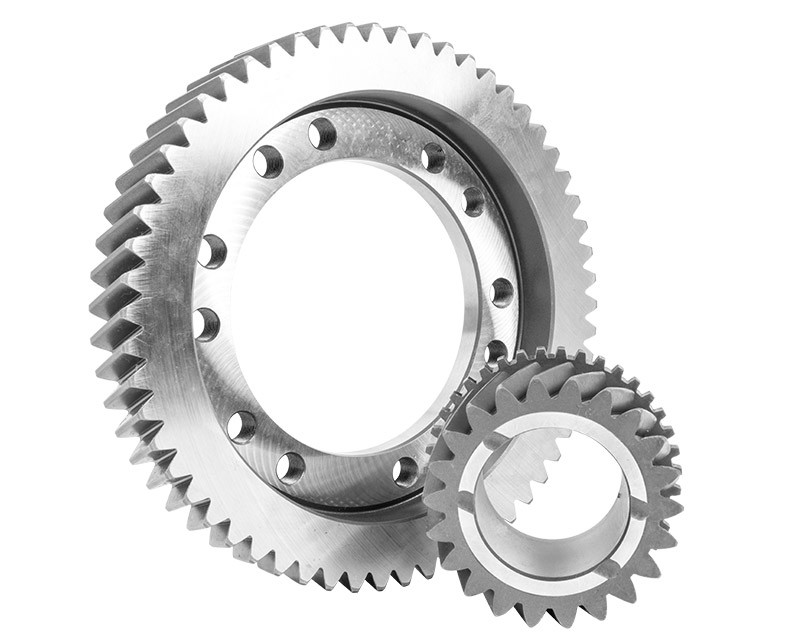

Шестерни понижающие

Заготовки для получения основных элементов получаются путем литья или штамповки. После этого проводится дальнейшая обработка. Процесс обработки предусматривает применение дисковых и пальцевых фрез, а также шлифовальных кругов для получения требуемого качества поверхности. Другими особенностями обработки отметим следующие моменты:

  1. Подобные изделия нельзя изготовить методом чистовой прорезки выбранной фрезы. Эта технология применяется только на первоначальном этапе обработки.
  2. Следующий шаг предусматривает механическую обработку путем обкатки при непосредственном зацеплении. Для этого применяется специальное колесо, которое изготавливается при применении высокопрочного металла.
  3. В качестве основания часто применяется углеродистая сталь. Для улучшения основных качеств проводится цементация, закалка, цианирование, а также азотирование. Для получения низкокачественных изделий улучшение проводится уже после нарезки зубьев, после чего поверхность доводится до готового варианта путем шлифования или обкатки.

Цилиндрические зубчатые передачи получили самое широкое распространение. Также может устанавливаться эвольвентная разновидность устройства. Для создания особых механизмов применяются планетарные передачи, которые характеризуются более сложной конструкцией.

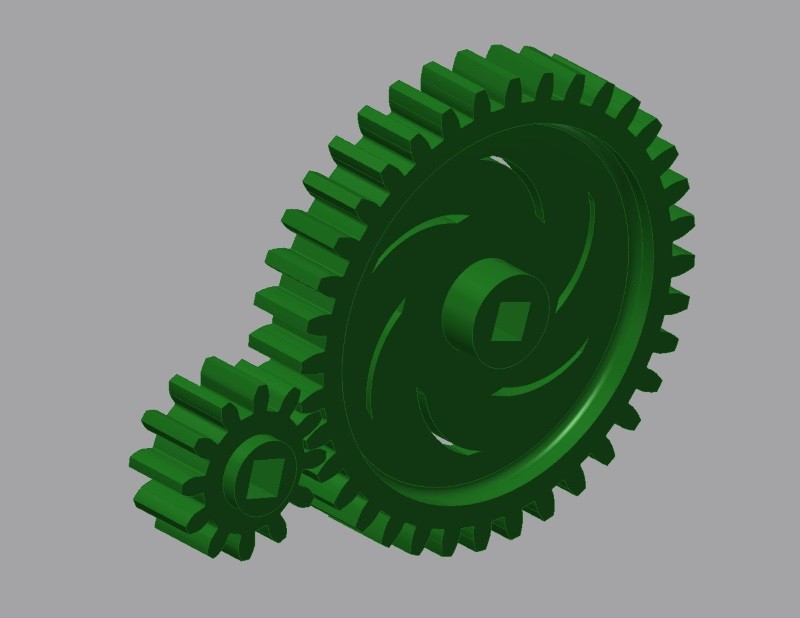

Цилиндрическая зубчатая передача

Многие встречаются с рассматриваемым механизмом в виде редуктора, представленного цилиндрической передачей. Их распространение можно связать со следующим моментами:

  1. Технология изготовления подобных зубчатых колес достаточно проста, было создано просто огромное количество различного оборудования, которое предназначено для производства подобного изделия.
  2. В большинстве случаев вращение передается между двумя валами, которые расположены параллельно.
  3. Редуктор также имеет специальный корпус закрытого типа. Он предназначен для защиты механизма от воздействия окружающей среды, а также накопления масла.
  4. Изменение передаваемого усилия проводится за счет изменения диаметрального размера изделий.

Многие при эксплуатации передачи не уделяют должного внимания смазке. Именно эта причина приводит к существенному износу рабочих элементов. Своевременная подача смазывающей жидкости существенно снижается трение в зоне контакта, а также снижает вероятность появления коррозии на поверхности.

Конические передачи получили также весьма широкое распространение. Их ключевой особенностью можно назвать расположение осей под углом 90 градусов относительно друг друга. Конструктивными особенностями этого варианта исполнения назовем следующие моменты:

  1. Шестерни представлены формой срезанного конуса, которые могут соприкасаться друг с другом. Боковыми сторонами. За счет этого усилие передается под углом 90 градусов и поверхность соприкосновения достаточно большая.
  2. Профиль каждого зуба характеризуется тем, что он больше у снования и меньше возле вершины.
  3. Зубчатые венцы изготавливаются с прямой, криволинейной и тангенциальной нарезкой.
  4. Выделяют также гипоидный вариант исполнения. Он характеризуется высокой плавностью хода и низким уровнем шума на момент работы. Устанавливается подобное устройство в случае, когда усилие передается на протяжении длительного периода. При применении гипоидного варианта исполнения рекомендуется смазывать зону контакта при применении специального вещества, которое также выступает в качестве охлаждения.

В отличии от цилиндрических вариантов исполнения, рассматриваемый способен передавать всего 85% несущей способности. Потери можно связать с тем, что проводится перенаправление передаваемого усилия под большим углом.

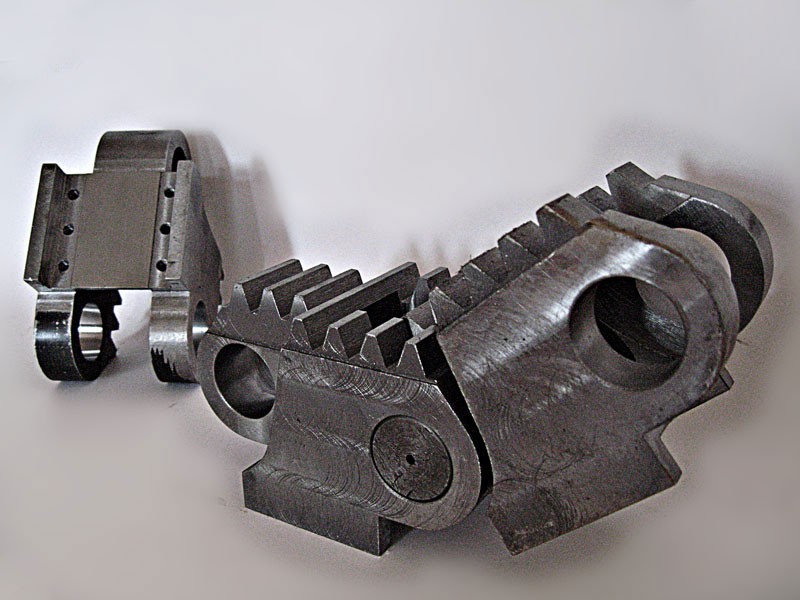

Реечная передача

Реечные передачи также получили весьма широкое распространение. Их непосредственное предназначение заключается в преобразовании вращения в возвратно-поступательное движение. Среди особенностей подобного варианта исполнения отметим следующие моменты:

  1. Реечная передача довольно проста в изготовлении и с ее монтажом, как правило, не возникает серьезных трудностей.
  2. Высокая надежность и хорошие нагрузочные способности также определили широкое распространение реечной передачи.
  3. Область применения довольно обширна: долбежные станки, транспортировочные механизмы, передачи других промышленных механизмов.

Разновидностью рассматриваемого варианта исполнения можно назвать зубчато-ременные передачи. Эта гибридная модель характеризуется свойствами, которые присущи обоим устройствам. К ключевым особенностям можно отнести:

  1. Тихая работа. Большинство звездочек характеризуется тем, что металл при соприкосновен на большой скорости становится причиной появления шума. Это может создавать довольно много дискомфорта.
  2. Отсутствие эффекта проскальзывания. За счет этого существенно повышается показатель КПД и область применения всего механизма.
  3. Стабильная работа при высоких оборотах достигается за счет применения гибких ремней со специальным сердечником.

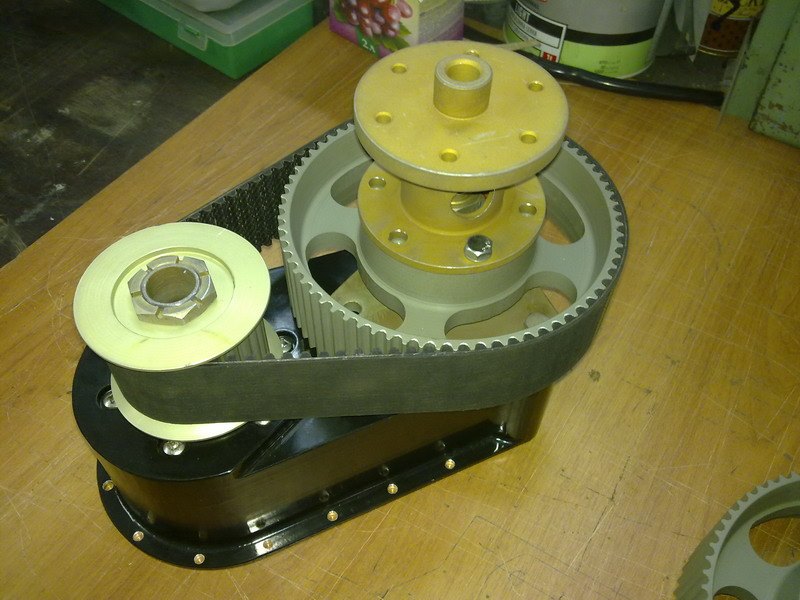

Зубчато-ременная передача

Подобный механизм чаще других применяется в качестве привода электрического двигателя.

Геометрические параметры зубчатых колес

Для обеспечения качественного зацепления и условий для передачи большого усилия создается особая геометрия зубчатого колеса. Она характеризуется следующими особенностями:

  1. Боковые грани на момент работы механизма соприкасаются. Пятно контакта обеспечивается специальной криволинейной формой.
  2. Наибольшее распространение получил эвольвентный профиль.
  3. Создается угол зацепления таким образом, чтобы даже при несущественном смещении не происходило заклинивание механизма. Параметры зубчатых колес указываются на чертежах.

Основным элементом передачи можно считать зубчатые колеса. Их основными параметрами назовем следующие моменты:

  1. Делительная окружность. Она указывается на всех чертежах. Под этим параметром понимают соприкасающиеся окружности, катящиеся одна по другой без скольжения.
  2. Шаг расположения зубьев-расстояние между профильными поверхностями соседних зубьев. Этот параметр указывается для всех передач и механизмов в спецификации и на чертежах.
  3. Длина делительной окружности или модуль также является важным параметром, который нужно учитывать.
  4. Высота делительной головки.
  5. Зуб является важным элементом каждого колеса. Он характеризуется довольно большим количеством различных характеристик, среди которых отметим высоту ножки, самого зуба и делительной головки.
  6. Диаметр окружности вершин и впадин зубьев.

Некоторые их приведенных выше параметров рассчитываются при проектировании передачи, другие выбираются по табличным данным. Прямозубая передача проще всего в проектировании и изготовлении, но она характеризуется менее привлекательными эксплуатационными характеристиками. Крутящий момент и другие параметры выбираются в зависимости от поставленной задачи при проектировании конструкции.

Применение зубчатых передач

Области применения зубчатых передач весьма обширны. Сегодня подобные механизмы применяются в различных отраслях промышленности. Проведенные исследования указывают на то, что в год изготавливается несколько миллионов экземпляров подобных изделий. Рассматривая применение и назначение отметим нижеприведенные моменты:

  1. Цилиндрическая передача используется для повышения или понижения передаваемого усилия. Примером их применения можно назвать двигатели внутреннего сгорания или коробки передач, буровые и металлургические установки, оборудование горнодобывающей промышленности.
  2. Конические передачи применяют намного реже. Это прежде всего связано с тем, что они довольно сложны в производстве. Область применения – сложная механическая передача с переменными углами и изменением нагрузки. Примером можно назвать ведущие мосты транспортных средств, а также конвейеры и другие устройства, применяемые в агропромышленном комплексе.

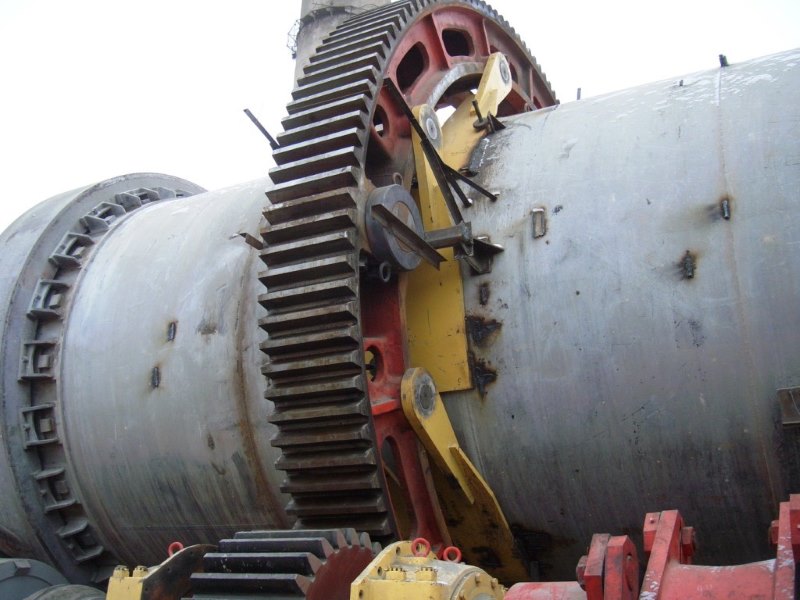

Применение зубчатых передач

Область применения зависит от конструктивных особенностей механизма, а также типа применяемого материала при производстве.

На момент работы слышен монотонный умеренный шум. Если появляются посторонние звуки, то это может указывать на появление существенных проблем, к примеру, сильного износа поверхности. Техническое обслуживание проводится следующим образом:

  1. Визуальный осмотр требуется для того, чтобы исключить вероятность наличия трещин или сколов на поверхности.
  2. Особое внимание уделяется тому, чтобы при работе колеса правильно зацеплялись. Слишком большой зазор может привести к сильному износу и другим проблемам, так как нагрузка распределяется неравномерно. Изменение зазора проводится путем регулировки положения вала и подшипников.
  3. На момент работы уделяется внимание тому, чтобы не возникало торцевое биение или другая неравномерность хода.
  4. Для определения правильности хода на зубья наносятся отметки при помощи специальной краски. До момента их полного засыхания валы проворачивают несколько раз. Форма отпечатка определяет то, насколько правильно соединение.
  5. После высыхания краски уделяется внимание тому, чтобы точка касания была в средней части высоты зуба. Изменить положение можно путем установки специальных подкладок под подшипники.
  6. На момент обслуживания проводится добавление требующегося количества смазывающего вещества. Как ранее было отмечено, без него существенно увеличивается степень износа поверхности.

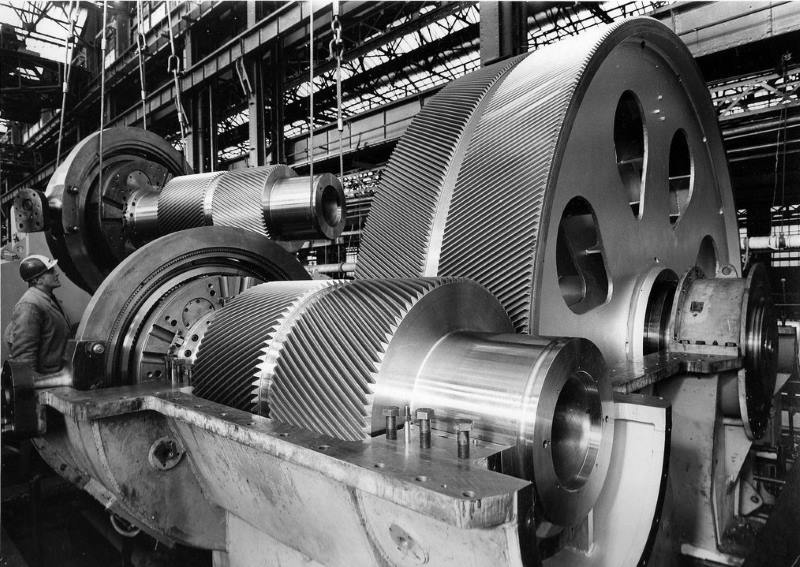

Редуктор паровой турбины

Периодическое обслуживание позволяет существенно увеличить эксплуатационный срок устройства. На момент осмотра устройства уделяется внимание также состоянию вала, подшипников и других элементов, которые обеспечивают стабильную и надежную работу. К примеру, незначительный изгиб вала становится причиной повышенного износа определенной части колеса. В самых сложных случаях происходит его обрыв.

Достоинства и недостатки

Рассматриваемое устройство характеризуется довольно большим количеством достоинств и недостатков, которые во многом определяют область применения. К преимуществам отнесем следующие моменты:

  1. Длительный эксплуатационный срок и высокая надежность. Применение стали в качестве основного материала при изготовлении механизма определяет то, что оно может прослужить в течение длительного периода. Поверхность зуба дополнительно закаливается для снижения степени износа.
  2. При правильном и своевременном обслуживании эксплуатационный срок существенно увеличивается. Примером можно назвать применение смазывающего масла, его подачу в зону контакта.
  3. Устройство характеризуется небольшими размерами. За счет этого повышается КПД зубчатой передачи.
  4. Передача может применяться для изменения скорости в достаточно большом диапазоне.
  5. При правильном выборе колес можно исключить вероятность воздействия на поверхность чрезмерной нагрузки.

Коэффициент КПД может варьировать в достаточно большом диапазоне, зачастую он ниже 70%.

Недостатков у зубчатой передачи также довольно много. Основными можно назвать следующие моменты:

  1. При высокой скорости вращения появляется сильный шум, который может создавать массу дискомфорта.
  2. Устройство не может быстро реагировать на изменение нагрузок.
  3. Основные элементы дороги в изготовлении, получить их можно только при применении специального оборудования.

В заключение отметим, что привод угловой зубчатой передачей зачастую является незаменимым устройством. В большинстве случаев основные элементы зубчатой передачи изготавливаются в зависимости от того, какое устройство нужно получить. Большая доля производственной деятельности машиностроительных заводов связана с непосредственным производством зубчатых колес различного типа.
