В продаже встречается просто огромное количество вариантов исполнения различных муфт, все они характеризуются своими определенными достоинствами и недостатками. Специфическим предложением можно назвать зубчатую муфту. Был разработан целый набор технической документации, который должен учитываться.

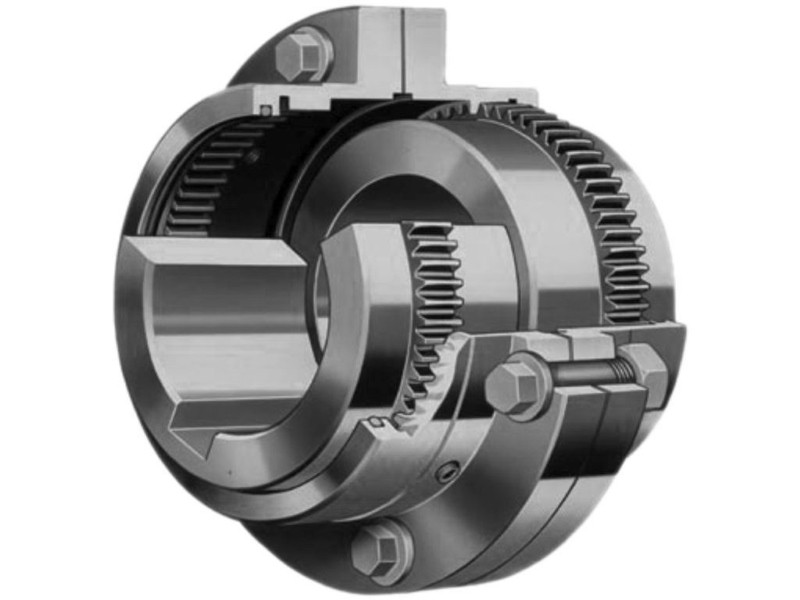

Зубчатая муфта

Область применения

Определенные эксплуатационные характеристики во многом влияют на область применения устройства. Зубчатая муфта получила широкое распространение в машиностроительной области. Среди особенностей применения отметим следующее:

  1. Устанавливается для связи горизонтальных валов, расположенных на одной оси.
  2. Основное предназначение заключается в передаче крутящего момента, который варьирует в пределе от 1000 до 6300 Нм.
  3. Смещение может быть угловым или радиальным, а также осевым.
  4. Рекомендуемая рабочая температура составляет не более 120 градусов Цельсия. При этом в продаже встречаются различные климатические варианты исполнения, что также нужно учитывать.
  5. При производстве учитываются установленные стандарты в ГОСТ.

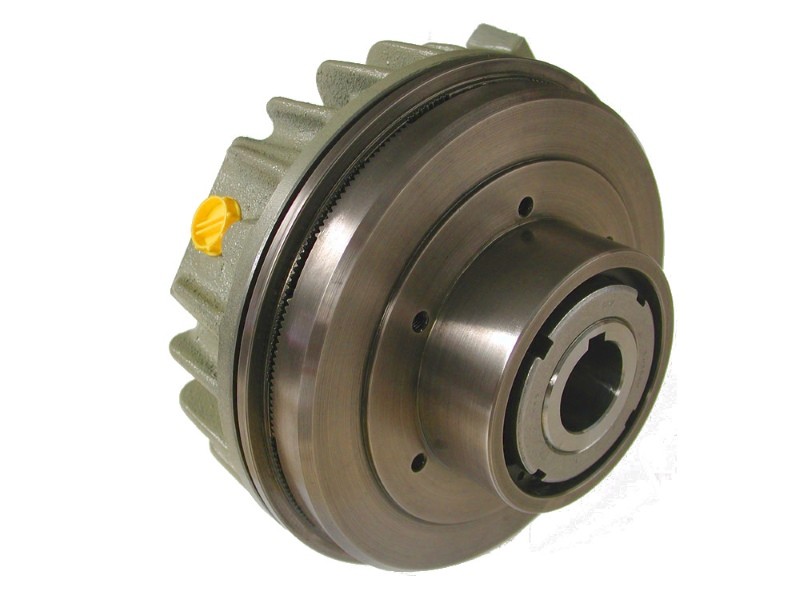

Пневматическая зубчатая муфта

В машиностроительной отрасли требуются различные варианты исполнения зубчатой муфты, рассматриваемый характеризуется определенными эксплуатационными свойствами. Зубчатая муфта производится с учетом установленных стандартов в технической документации.

Основные параметры и размеры

Расчет зубчатой муфты выполняется в соответствии с тем, каких результатов нужно достигнуть в случае создания механизма. Встречаются следующие варианты этой детали:

  1. С промежуточным элементом.
  2. С разъемной обоймой.
  3. Не разъемной обоймой.

Рассматривая зубчатая муфта чертеж уделяется внимание также тому, каких видов изготавливается втулка. Наибольшее распространение получили следующие варианты исполнения:

  1. С отверстием цилиндрического типа при коротком конце вала.
  2. С отверстием конической формы для короткого вала.

Некоторые производители также изготавливают рассматриваемую деталь под заказ для других форму валов. Именно поэтому не возникает трудностей с подбором наиболее подходящего варианта исполнения. Размеры ГОСТ стандартизированы, что существенно упрощает поставленную задачу по выбору наиболее подходящей зубчатой муфты.

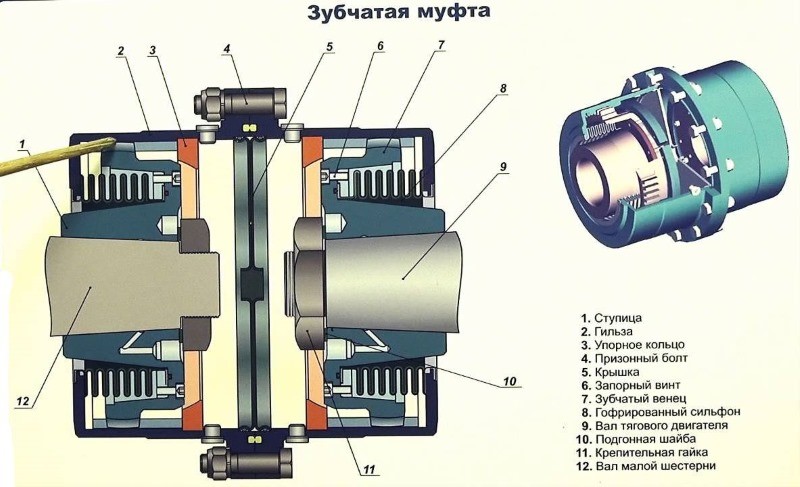

Устройство муфты

Основными параметрами, которые указываются в технической документации, считаются следующие:

  1. Номинальный крутящий момент. Эта характеристика считается наиболее важной, она указывается для всех вариантов исполнения, так как она определяет возможность эксплуатации зубчатой муфты в тех или иных условиях. Расчет показателя проводится исключительно с учетом постоянной эксплуатации под высокой нагрузкой.
  2. Диаметральные размеры также являются определяющими. Они могут варьировать в достаточно большом диапазоне, что позволяет подобрать наиболее подходящий вариант исполнения. При изготовлении учитывается то, насколько размеры могут отклоняться от установленных значений, после закалки ТВЧ он составляет 0,03 мм.
  3. Линейные размеры учитываются при проведении самых различных расчетов. Они указываются в нормативной документации.
  4. Частота вращения вала считается определяющей характеристикой. Все механизмы и устройства создаются с учетом допустимой частоты вращения.
  5. При расчетах учитывается динамический момент.
  6. Указывается масса всех зубчатых муфт. Она может зависеть от размеров, а также типа применяемого материала при изготовлении.

Все приведенные выше параметры можно встретить в специальных таблицах, что существенно упрощает задачу по выбору наиболее подходящей зубчатой муфты.

Технические требования

Рассматриваемые зубчатые муфты с полиамидными гильзами или другие варианты исполнения должны изготавливаться исключительно с установленными требованиями настоящего стандарта.

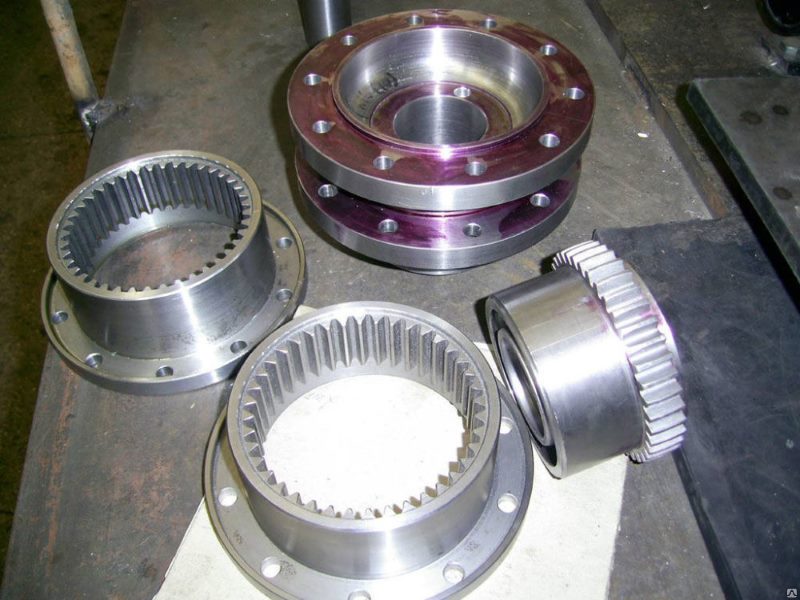

Муфта зубчатая МЗП-3

Среди особенностей технических требований отметим следующее:

  1. В продаже встречаются изделия различных климатических исполнения, что определяется ГОСТ 15150.
  2. Обойма и зубья втулки изготавливаются с учетом эвольвенты с углом профиля, который получается по делительной окружности. В зависимости от предназначения детали, производство может проводится с учетом различных степеней точности. При этом выделяют закономерность, при которой увеличение скорости вращения становится причиной повышения точности проводимой обработки.
  3. После сбора зубчатой муфты втулка может несущественно смещаться. Устанавливается максимальной отклонение, которое составляет 1 градус. Показатель углового смещения должен быть минимальным, так как в противном случае деталь не прослужит в течение длительного периода.
  4. Втулка и обоймы должны изготавливается при применении технологии ковки или литья. За счет этого достигается довольно высокая точность размеров. При создании заготовок могут применяться самые различные материалы, чаще всего сталь 40 или 59, а также некоторые легированные составы. Некоторые производители могут применять различные сплавы при согласовании этого момента с заказчиком:
  5. Уделяется внимание и твердости поверхности зубьев. Показатель должен варьировать в диапазоне от 42 до 51 HRC. В случае, когда окружная скорость не превышает значения 1 м/с есть возможность применять материал с твердостью поверхностного слоя в диапазоне от 248 до 302 HB.
  6. При производстве уделяется внимание и значению параметра шероховатости. Стандарты указываются ГОСТ 2789.
  7. Непосредственная фиксация фланцев проводится при применении болтов. При этом уделяется внимание тому, что класс прочности должен быть не менее 5,6.
  8. Некоторые климатические варианты исполнения покрываются специальным хромированным составом, за счет которого существенно повышается степень защиты поверхности от воздействия окружающей среды.
  9. У рассматриваемого изделия также есть резиновый элемент, который изготавливается в соответствии с климатическим исполнением Т или ОМ.
  10. При изготовлении заготовок может применяться поковка или штамповка, изготавливаемые в соответствии с установленными стандартами.
  11. Если изготовление проводится методом резания, то скругления должны быть не более 1 мм. При этом проводится притупление всех острых кромок, что позволяет избежать довольно большого количества проблем.
  12. Для герметизации могут применяться самые различные уплотнительные элементы, которые разрешены в соответствии с установленными стандартами.
  13. Парные обоймы должны иметь контрольные метки, за счет которых упрощаются монтажные работы.
  14. Эксплуатация некоторых вариантов исполнения возможна только в случае добавления специального смазывающего вещества. Для этого в конструкции есть специальные отверстия для залива и слива смазывающего вещества.

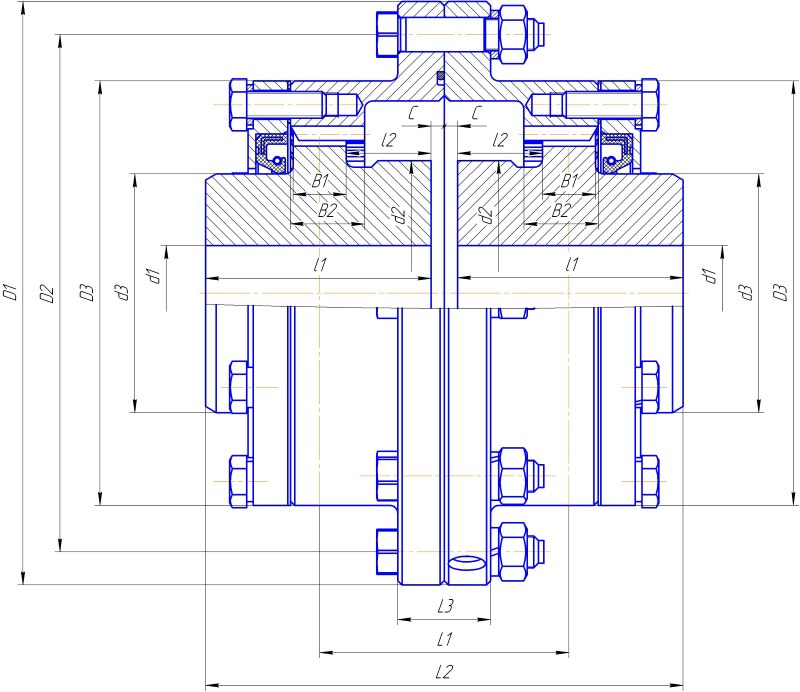

Чертеж зубчатой муфты (общий вид)

ГОСТ 5006-83 муфты зубчатые технические условия определяют то, при каких дефектах изделие считается непригодным для использования. Наиболее важным критерием можно назвать степень износа зубьев или самой обоймы. Кроме этого, отказ может проводится в нижеприведенных случаях:

  1. Поломка одного зума обоймы или втулки.
  2. Появление трещин или разрушение основных элементов.
  3. Поломка любой части крепежного элемента.
  4. Разрушение хотя бы одного уплотнительного элемента.

Скачать ГОСТ 5006-83

Скачать ГОСТ 15150-69

Скачать ГОСТ 2789-73

При заказе производитель может изменять основные свойства изделия в соответствии с установленными нормами производства.

Требования безопасности и охраны окружающей среды

Муфта зубчатая, как и другие варианты исполнения, должна эксплуатироваться исключительно с учетом определенных правил безопасности. Они следующие:

  1. Трещины на поверхности втулки или обоймы считаются недопустимым дефектом. Кроме этого, не должны разрушаться крепежные изделия.
  2. Если частота вращения более 50% указанного в таблице стандарта, то должны устанавливаться варианты исполнения версии с индексом С. Этот момент считается обязательным.
  3. Рассматриваемый элемент механизма защищается при помощи кожуха. При этом исключается вероятность контакта с человеком.
  4. Непосредственное обслуживание проводится только при снятой нагрузке и отключении привода.

Кроме этого, не допускается вытеснения смазывающего вещества на момент эксплуатации. Это связано с тем, что при работе без смазки поверхность быстро изнашивается.

Комплектность

К рассматриваемому изделию должен прилагаться паспорт с наименованием товара, а также другая информация. Комплект следующий:

  1. Втулка.
  2. Обойма.
  3. Уплотнительный элемент.
  4. Пробка.
  5. Фланцевая полумуфта.
  6. Болты и другие крепежи.

Комплект может отличаться в зависимости от условий эксплуатации и других моментов.

Правила приемки

Только при правильном приеме изделия можно исключить вероятность того, что изделие поступит в продажу со существенными дефектами. Особенностями приема назовем следующее:

  1. Проводятся приемо-сдаточные испытания.
  2. Выполняется периодическая типовая проверка, которая позволяет выявить дефекты партии.
  3. Сертификационные испытания проводятся для проверки всех параметров на предмет их соответствия установленным стандартам.

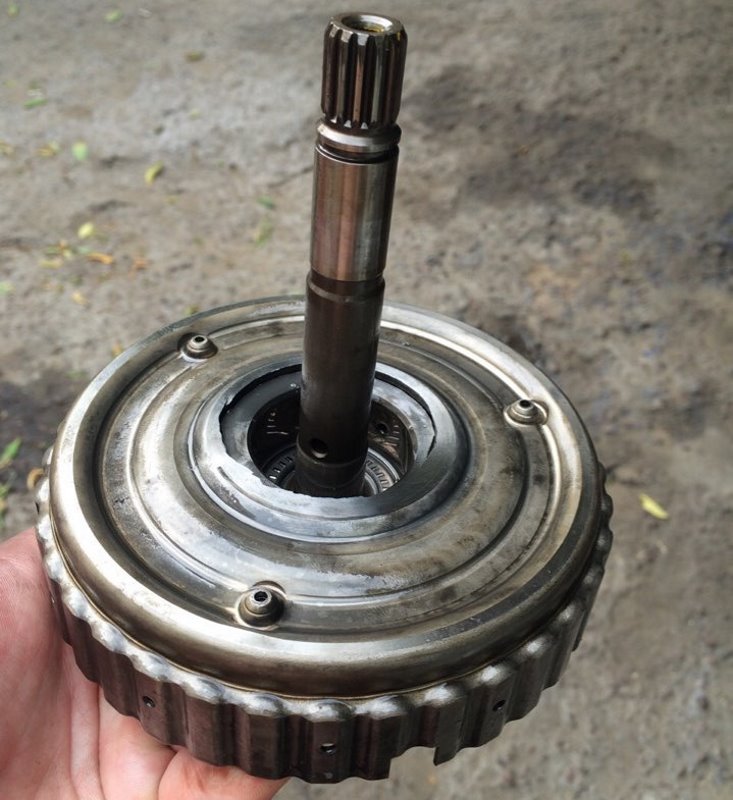

Дефект

Все приведенная выше правила должны учитываться производителем во избежание выпуска продукта с существенными дефектами.

Методы контроля и испытаний

Основные параметры, к примеру, размеры   шероховатость проверяются с применением специальных средств измерения. Погрешность учитывается в соответствии с ГОСТ 8.051. Распространенными измерительными инструментами назовем:

  1. Тахометр.
  2. Весы для взвешивания массы.
  3. Контроль показателя твердости.
  4. Контроль качества покрытия.
  5. Визуальный осмотр для определения основных свойств.

Проводится проверка контрольных изделий в партии для выявления брака. Многоуровневый подход к процедуре контроля позволяет добиться лучших результатов.

Транспортирование и хранение

К процедуре транспортировки и хранения предъявляется достаточно большое количество различных требований, которые должны учитываться. Они выглядят следующим образом:

  1. Транспортировка проводится в разобранном виде, что позволяет избежать существенных деформаций.
  2. Для хранения изготавливают упаковки со специальными свойствами.
  3. Упаковка может пропитываться специальным составом, который существенно повышает степень ее защиты от воздействия окружающей среды.
  4. При транспортировке в контейнерах с щитами допускается укладка зубных муфт без упаковки.

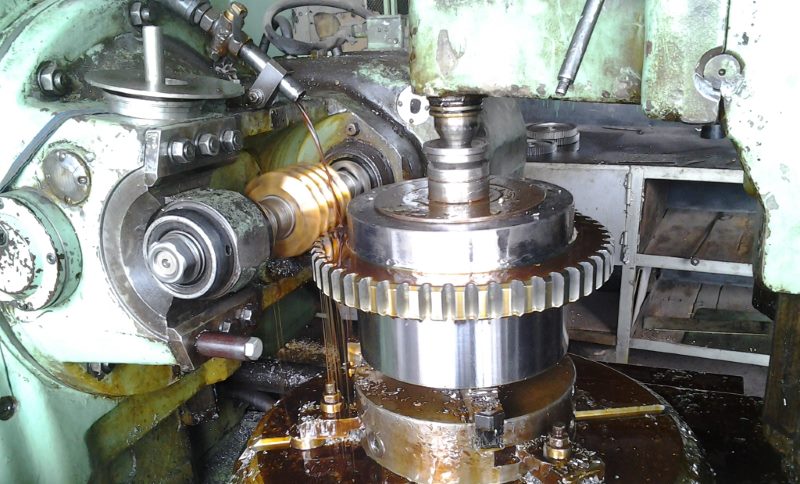

Изготовление зубьев муфты

Не стоит забывать о том, что к каждому изделию должна прилагаться техническая документация, в которой указываются основные параметры.

Указания по эксплуатации

Производители также указывают определенные рекомендации по непосредственной эксплуатации. Практика эксплуатации характеризуется следующими особенностями:

  1. Монтаж должен проводится исключительно при условии, что деталь не попадут элементы загрязнения.
  2. Точность расположения крепежных болтов учитывается с требованиями установленных стандартов.
  3. Не стоит забывать о том, что при монтаже должны обеспечиваться условия для залива масла.
  4. На момент монтажа зубчатой муфты с фалом проводится смазывание поверхности солидолом, за счет чего упрощается поставленная задача.
  5. Смазка заливается в объеме, который указан в техническом паспорте. Слишком много или мала вещества становится причиной снижения эксплуатационного срока.

Специфическая конструкция рассматриваемого изделия определяет наличие большого количества различных требований, которые должны учитываться. Допущенные ошибки в большинстве случаев становятся причиной повышенного износа и снижения эксплуатационного срока.
