С момента создания первой зубчатой передачи прошло много лет. Многие известные инженеры приложили немало усилий для усовершенствования этого процесса и изобретения новых механизмов. Одним из таких людей стал американский инженер У. Массер, который в 1959 году изобрел волновой редуктор. Принцип работы был основан на использовании гибкого зубчатого колеса, передающего движение другой шестерне. Это изобретение позволило ускорить развитие многих отраслей промышленности, увеличить передаточное число и точность оборудования.

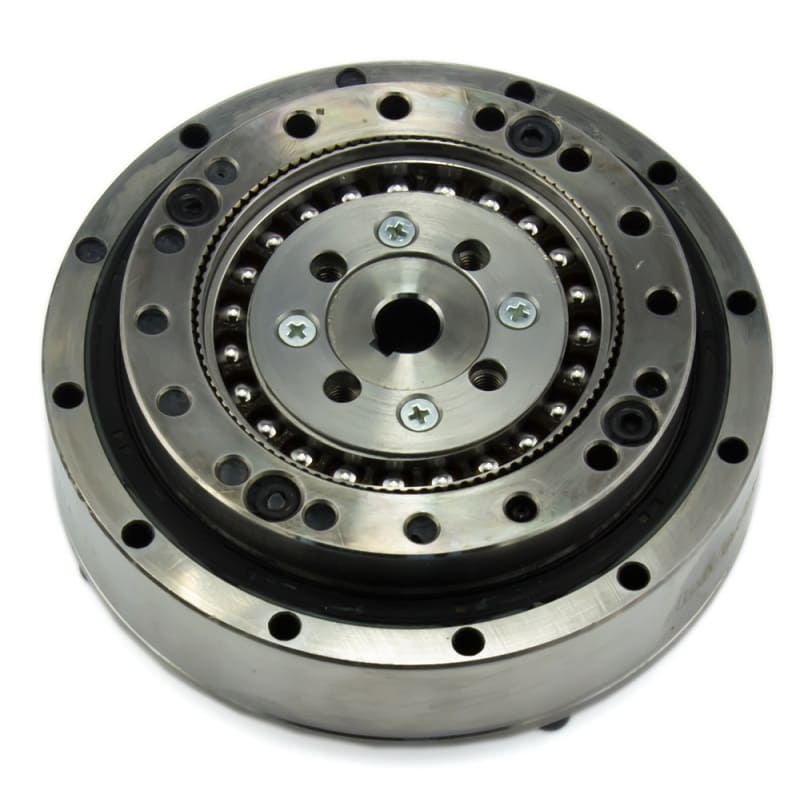

Волновой редуктор

Особенности конструкции

Устройство волнового редуктора зависит от сферы его применения. Основная цель, для которой используется этот механизм – преобразование входного вращательного движения двигателей в:

  • выходное поступательное;
  • выходное вращательное.

По своей конструкции они схожи с планетарными механизмами так как имеется несколько зон соприкосновения с гибким колесом. Обеспечивает одновременное соприкосновение кулачок. Он имеет несколько выступов, которые образуют волны при вращении. При этом нагрузка распределена по всем зацепляемым зубьям равномерно. При производстве волновых редукторов количество зубьев на колесах варьируется в пределах от 100 до 600.

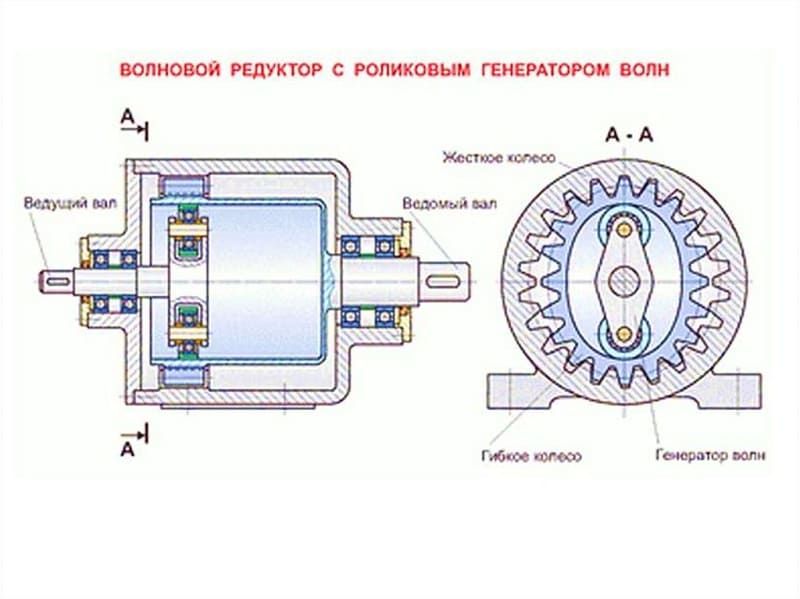

Устройство волнового редуктора

Место, где вершина волны деформируемого элемента соприкасаются с другой шестерней, называется зоной зацепления.

По количеству таких зон редуктор с гибким элементом может быть:

  • одноволновый;
  • двухволновый;
  • трехволновый.

Большее количество волн встречается крайне редко.

Принцип работы

Волновые редукторы имеют следующий принцип работы:

  1. Недеформируемое колесо с внутренними зубьями крепится в корпусе.
  2. Гибкое зубчатое колесо с тонкими стенками устанавливается на генератор волн.
  3. При вращении генератор волн деформирует гибкое колесо, тем самым перемещает точки соприкосновения наружной и внутренней шестерней.

Плавность хода обеспечивается тем, что на гибком колесе меньшее количество зубьев.

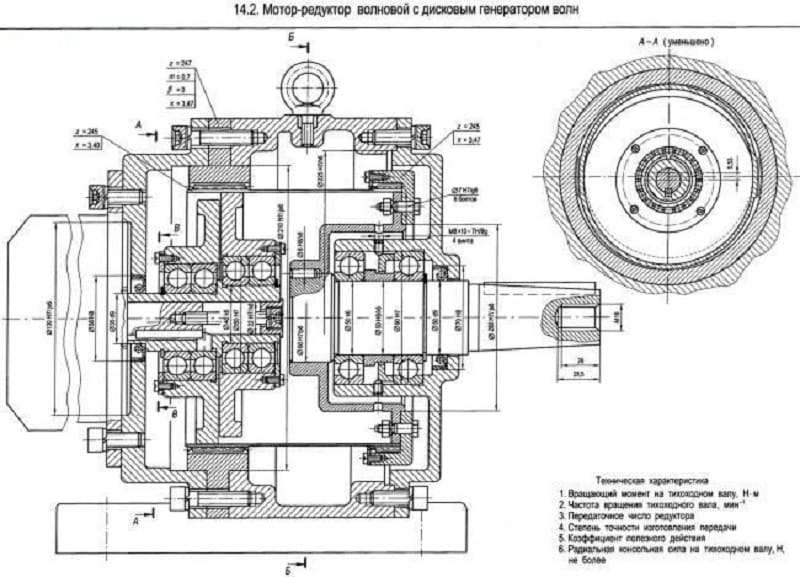

Схема волнового редуктора

Типы волновых редукторов

Среди всего многообразия устройств данного вида. наибольшее распространение получили волновые мотор-редукторы. Конструкция такого механизма состоит из электродвигателя и непосредственно самой волновой передачи. Основные характеристики, на которые стоит обращать внимание перед покупкой:

  • размеры;
  • мощность;
  • КПД;
  • максимальная нагрузка.

Преимущества таких устройств перед моторами другого типа:

  • меньшие размеры;
  • низкий уровень шума и вибраций;
  • устойчивость к нагрузкам.

Основной способ смазки таких устройств заключается в стандартном подводе масла к соприкасающимся элементам. Тем не менее, в некоторых ситуациях требуются герметичные механизмы, без использования смазывающе-охлаждающей жидкости. Работа волнового редуктора фланцевого с пневмодвигателем происходит без смазки. В таком аппарате охлаждение элементов происходит при помощи сжатого воздуха.

Червячный волновой редуктор имеет два вида размещения червяка в корпусе – верхнюю и нижнюю. Применение такой механизм нашел в космической отрасли, где требуется герметичность.

Используется в конструкции космической лебедки.

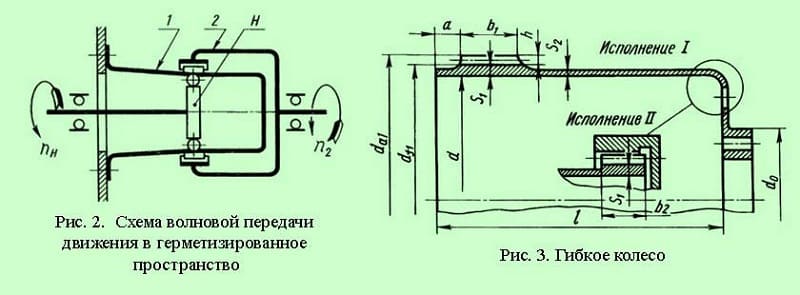

Волновая зубчатая передача

Волновая зубчатая передача появилась относительно недавно, но уже успела зарекомендовать себя с положительной стороны. Она обеспечивает большую волновую деформацию, тем самым увеличивая передаточное отношение. Из достоинств также стоит выделить высокий КПД, небольшие размеры и маленький вес.

Применение волнового редуктора

За ряд особенностей, недоступных другим механизмам такого типа, привод с волновым редуктором получил широкое распространение во многих отраслях промышленности. Такое устройство встречается:

  • в космонавтике и авиастроении;
  • в судостроении и на подводных лодках;
  • в нефтедобывающей и нефтеперерабатывающей отрасли;
  • на химическом производстве;
  • в атомных электростанциях;
  • в робототехнике и автоматизированных системах;
  • при добыче полезных ископаемых.

Герметичность устройства позволяет использовать его в сложных климатических условиях, в вакууме и под водой. Устойчивость к большим нагрузкам и сложным условиям работы нашло применение для этих аппаратов в атомной энергетике и местах с возможностью взрывов и землетрясений. Точность передаваемых движений позволяет использовать их в станках с числовым программным управлением. Высокий запас прочности и длительный срок эксплуатации позволяет использовать редуктор в любом производстве, внедрить его в технологический процесс, задействовать в работе конвейера, автоматизированных систем и другом оборудовании.

Простая конструкция позволяет собрать такой механизм своими руками, но, если цели использования предполагают применение редуктора в сложном технологическом процессе, стоит приобрести профессиональное оборудование. Его стоимость окажется существенно выше, но производитель дает гарантию на оборудование и выполнение им всех поставленных задач.

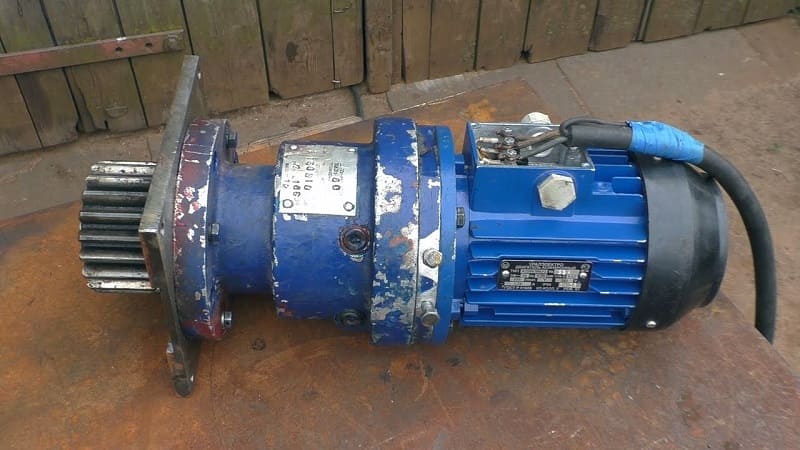

Соединение волнового редуктора с двигателем

Волновые редукторы имеют множество преимуществ, за которые нашли повсеместное применение. Они обладают высоким коэффициентом полезного действия, множеством вариантов передаточных чисел, небольшими размерами, высокой точностью и плавной работой движущихся элементов. Высокая стоимость таких устройств в сравнении с другими редукторами, окупается в длительном сроке эксплуатации и недорогом обслуживании.
