В повседневной жизни можно встретить множество изделий, при изготовлении которых применялись различные крепежные элементы. Наиболее распространенным типом крепежей является болт. На сегодняшний день существуют различные виды болтов, которые имеют разные параметры. Характеристики болтов различаются в зависимости от размеров, типа резьбы, форме головки, стержня и прочности используемого металла.

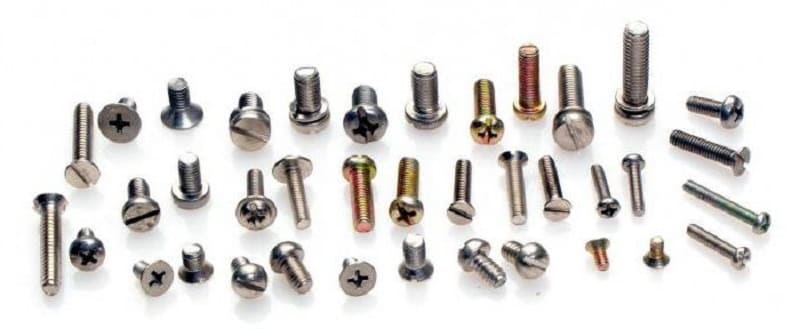

Виды болтов

Материал

Прочность крепежного элемента один из важнейших параметров, характеризирующих метизы. Прочность крепления напрямую зависит от типа материала, из которого оно изготовлено. В зависимости от прочностных характеристик, подбирается металл для производства и режим его термической обработки.

Чаще всего стандартные болты изготавливаются из легированной и нелегированной стали. Но в некоторых случаях они могут изготавливаться из других металлов, таких как медь, алюминий, которые применяются в тех случаях, когда нет необходимости достижения высокой прочности крепежа. Для изготовления ювелирных изделий, крепежи могут изготавливаться из драгоценных металлов, таких как золото, серебро и других.

В зависимости от типа используемого материала зависит обозначение болтов, называемое сортаментом, изучая которые можно понять, из чего делают болты.

Очень часто для повышения технических характеристик метизов применяют специальное покрытие, которое защищает крепежный элемент от воздействия окружающей среды (влажность, вода, диапазон температур, химические вещества).

Среди наиболее распространенных покрытий можно выделить следующие разновидности:

  1. Цинковые. Толщина цинкового покрытия может варьироваться в зависимости от требований. Для болтов, используемых в бытовых приборах, толщина обычно небольшая. Но для крепежей промышленного назначения она обычно составляет до 25 мкм.
  2. Кадмированные. Не очень распространенный тип болтов, из-за токсических свойств кадмия. Поэтому применятся в редких случаях, когда покрытие из других материалов не позволяют достичь желаемых эксплуатационных характеристик.
  3. Никелевые. Обычно применяются для крепежей, используемых при производстве мебели. Никель повышает только декоративные характеристики, практически не изменяю эксплуатационные.
  4. Фосфатирование и оксидирование. Применяются для создания защитного слоя на поверхности болтов, за счет окисления основного металла.
  5. Цинк-ламельное. Приобретают широкое распространение, так как могут повысить срок службы крепежей в несколько раз.

Прочность

Прочность строго регламентируется ГОСТом, так как в некоторых случаях о этого зависит безопасность человека, сохранность оборудования или строений. Для достижения точности прочностных характеристик производят расчет высокопрочных болтов. Производство высокопрочных болтов регламентирует ГОСТ 7798-70.

Скачать ГОСТ 7798-70

Исходя из прочностных характеристик, болты делятся на 11 классов. Каждая категория имеет собственную маркировка, исходя из которой можно четко определить, к какому классу он относится и какую нагрузку выдерживает. Следует отметить, что каждый метиз имеет определенный запас прочности к показателям, указных в маркировке. Поэтому не стоит переживать, что запас прочности болта будет впрок.

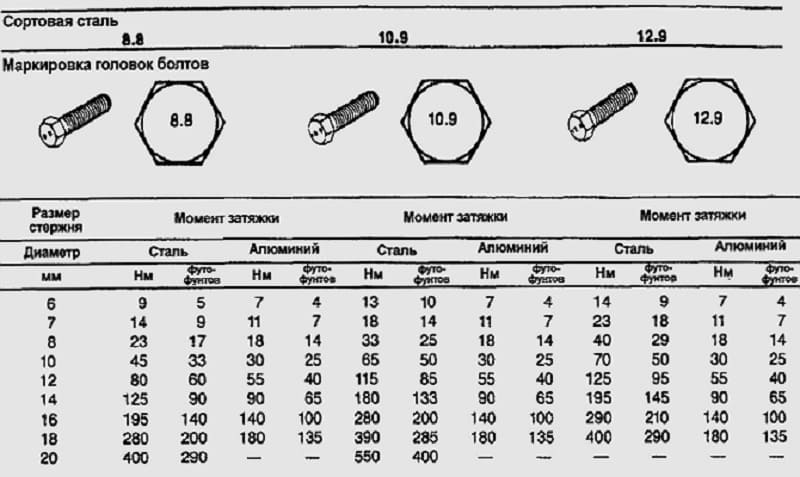

Маркировка болтов в зависимости от прочности

Прочность болтов зависит не только от типа используемого материала, но и технологии изготовления. Исходя и прочностных характеристик крепежных элементов можно выделить классификацию болтов по прочности:

  • 3,6 – крепежи из нелегированной стали, без дополнительной закалки;
  • 4,6 – изделия из углеродистой стали (углерод менее 0,55%);
  • 5,6 – из стали без отпуска (углерод более 0,15%);
  • 6,6 и 6,8 – болты из углеродистой стали без дополнительных добавок;
  • 8,8 – применяется сталь с дополнительными компонентами (хром, марганец, бор), которая после закалки отпускается при температуре более 400 градусов;
  • 9,8 – практически не отличаются от класса 8,8, имея повышенный показатель прочности;
  • 10,9 – используется сталь с добавками, которая отпускается в температурном диапазоне от 340 до 425 градусов.
  • 12,9 – для изготовления крепежей используется легированная сталь с минимальным содержанием фосфора и серы.

По назначению

Исходя из назначения, можно выделить следующие типы болтов:

  1. Лемешный – предназначен для крепления тяжелых подвесных конструкций. Исходя из названия можно понять, что он широко используется в сельском хозяйстве, обычно для крепления лемехов на почвообрабатывающую технику.
  2. Мебельный – отличается от других видов тем, что резьба нарезается не по всей длине стержня. Обычной целостной остается третья часть. Головка такого крепежа обычно гладкая, что необходимо для того, чтобы болт не выступал над поверхностью мебели. Несмотря на названия, такие элементы применяются и в других сферах, особенно часто в строительстве.
  3. Дорожный – широко распространённый при монтаже ограждений. Отличается полукруглой головкой, под которой расположен квадратный подголовок. Такая конструкция позволяет прочно фиксировать элементы ограждения к столбам. Применяется во всех сферах, где есть необходимость фиксации тонких листов металла, дерева, пластика и других материалов.
  4. Машиностроительный – наиболее распространенный тип болтов, который применяется машиностроительстве. Он отличается повышенными прочностными свойствами и устойчивостью к агрессивной внешней среды.
  5. Путевой – применяется в железнодорожной сфере, чаще всего для соединения отдельных частей рельс. Отличаются тем, что резьба может составлять меньше половины длины стержня.

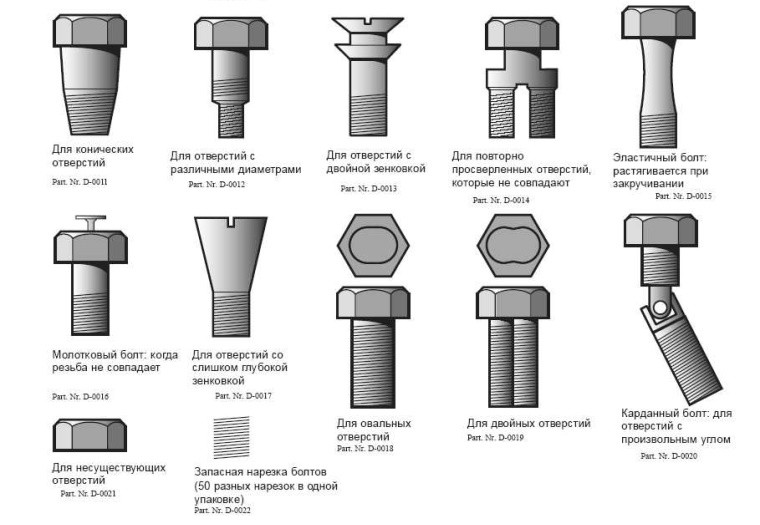

Виды болтов по назначению

Понять к какому типу относиться метиз можно исходя из условного обозначения болтов.

По форме головок

Учитывая разнообразия болтов и их конструкций, существует дополнительная классификации. В зависимости от формы головки, выделяются следующие:

  1. Универсальный (с шестигранной головкой) – наиболее распространенный тип, для затягивания которого подходят обычные ключи. Применяется практически во всех сферах, чаще всего такой тип можно встретить в машиностроении и строительстве.
  2. Анкерный – особый тип, который используется для крепежа тяжелых элементов. Такие болты отличаются большим разнообразием форм и размеров. Обычно применяются в строительстве для монтажа оконных рам, дверных проемов, подвесных потолков и светильников.
  3. Рым-болт – крепеж повышенной прочности, который вместо головки имеет крепежное кольцо. Такая конструкция позволяет поднимать большие грузы. Некоторые модели предусматривают шарнирное крепление кольца, что позволяет ему свободно вращаться на основании.
  4. С полукруглой головкой – часто применяется при производстве мебели и монтаже ограждений.
  5. С потайной головкой – обычно применяется в радиостроении и электротехнике. После закручивания головка болта не выступает над поверхностью, головка болта полностью плоская и имеет внутренние шлицы для закручивания отверткой. Диаметр головки ненамного больше диаметра стержня.
  6. Болт без головки – этот тип не имеет части, называемой шляпкой, шлицы для закручивания вырезаны непосредственно в стрежне.

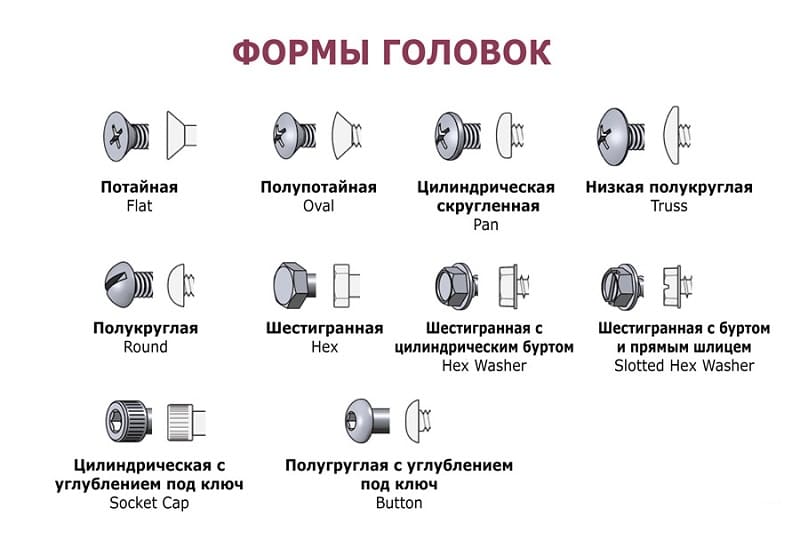

Классификация по формам головок

По форме стрежня

Различные части болта, в том числе стержень, имеет разные конструкцию, разновидности которых зависят от технических требований. Чаще всего стержни отличаются диной резьбы, она может располагаться по всей длине, или занимать только определенную часть, треть или половину. Часто на стержне располагается подголовок, который необходим для более надежной фиксации. Диаметр резьбовой и голой части обычно одинаковый, но в некоторых случаях, когда есть необходимость создания соединения повышенной нагрузки, применяются болты с разным диаметром отдельных частей. Такие стрежни называются ступенчатыми.

По типу и шагу резьбы

Для различных типов, используется несколько видов резьбы. Среди наиболее распространенных можно выделить следующие:

  1. Метрическая – относиться к группе винтовой резьбы, которая наноситься на внешнюю часть стержня. Форма пазов и выступов формирует равнобедренный треугольник. Параметры этой резьбы измеряются в миллиметрах, из-за чего она получила свое название. Этот тип резьбы наиболее распространенный, чаще всего ее можно встретить использую обычные и анкерные болты.
  2. Дюймовая – также имеет треугольный профиль, отличается лишь тем, что ее параметры измеряются в долях дюйма.
  3. Трубная.
  4. Трапецеидальная – отличается формой впадин и выступов, которые имеют не треугольную, а трапециевидную форму. Это позволяет создать большую силу трения, что не позволяет болту самостоятельно выкрутиться в процессе эксплуатации.
  5. Упорная – применяться при повышенных боковых нагрузках, в сечении имеет форму прямоугольного треугольника.
  6. Прямоугольная – применяется в тех случаях, когда крепеж должен выполнять свои функции под большими нагрузками.

По классу точности

По классу точности выделяют следующие виды болтов и гаек:

  1. Класс точности А – конструкция болтов данного класса предусматривают их установку в предусмотренное отверстие таким образом, чтобы между стрежнем и отверстием не осталось зазора. Изначально диаметр отверстия должен быть меньше диаметра стержня, затем оно постепенно растачивается до необходимых размеров, пока болт не встанет плотно. Разница между диаметрами не может превышать 0,3 мм. Из-за больших сложностей монтажа, такой тип практически не используется в повседневной жизни. Чаще всего они встречаются в точном машиностроении.
  2. Нормальной точности (класс В) – разница между диаметров болта и отверстия не должна превышать 3 мм, при этом диаметр стержня не должен отклоняться от нормы более чем на 0,52 мм.
  3. Класс С – диапазон допуска для диаметра стержня составляет не более 11 мм.

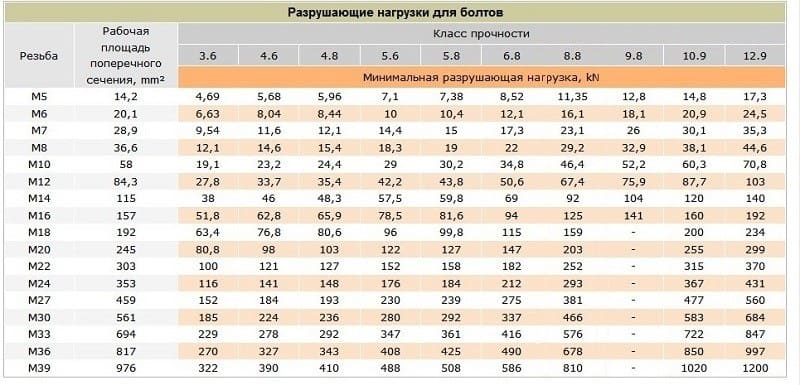

Разрушающие нагрузки для болтов

В строительстве и машиностроении чаще всего применяются крепежи нормальной точности.

Маркировка и обозначение болтов

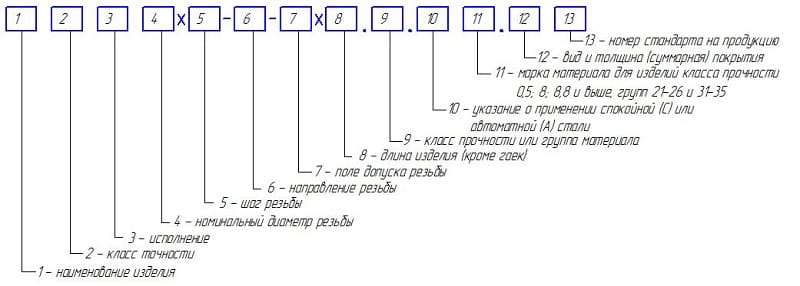

Болт на чертеже указывается с помощью специальной маркировки, которая позволяет кратко описать все необходимые характеристики.

Чаще всего маркировка наноситься на головку, что позволяет оперативно подобрать необходимый тип.

Рядом с маркировкой может быть указано название производителя.

Для расшифровки болтов нужно обратить внимание на цифры на головке болта, которые означают:

  1. Первые цифры указывают на класс прочности, который является наиболее важным, так как указывает, какую нагрузку способен выдержать крепеж (первая обозначает прочность, вторая – текучесть материала.
  2. Обозначение резьбы – наноситься на головку только когда резьба левостороння, что указывается стрелкой.
  3. Буквы – обозначают тип металла, из которого произведен крепеж.

Скачать ГОСТ 1759.0-87

Скачать стандарт DIN-933

Обозначение гайки и болта проводится в соответствии с правилами маркировки по ГОСТу или же спецификации согласно международному стандарту DIN 933.
