В продаже можно встретить просто огромное количество различных соединительных элементов. При выборе должны учитываться эксплуатационные характеристики, условия применения устройства и многие другие моменты.

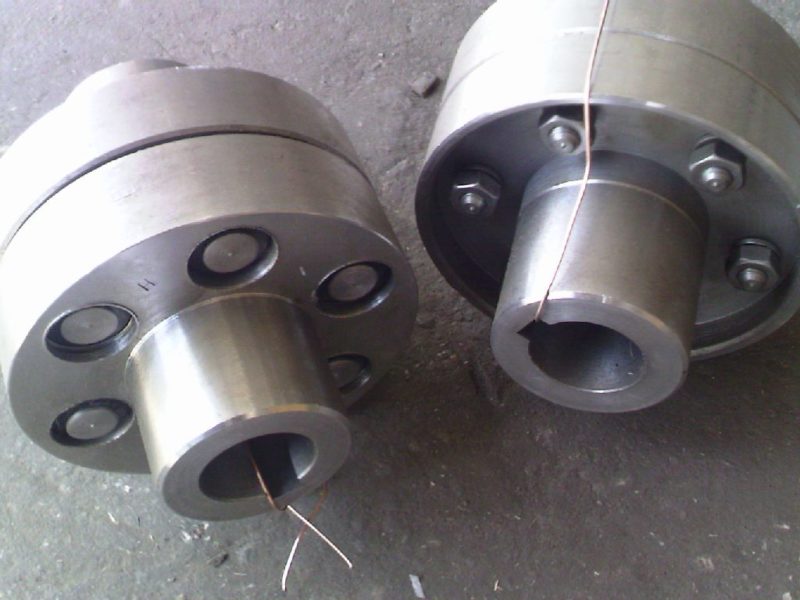

Упругая втулочно-пальцевая муфта

Основные параметры габаритные и присоединительные размеры муфт

Рассматриваемая упругая втулочно-пальцевая муфта характеризуются определенными размерами, которые должны учитываться. Примером можно назвать следующее:

  1. Показатель диаметра варьирует в пределе от 9 до 180 мм. Этот показатель позволяет выбрать наиболее подходящий вариант исполнения изделия.
  2. Длина также считается наиболее важным параметров. Этот показатель может варьировать в пределе от 43 до 615 мм.
  3. При выборе учитывается масса, которая находится в пределе от 0,58 до 308 кг. Во многом подобный показатель зависит от типа применяемого материала при изготовлении.

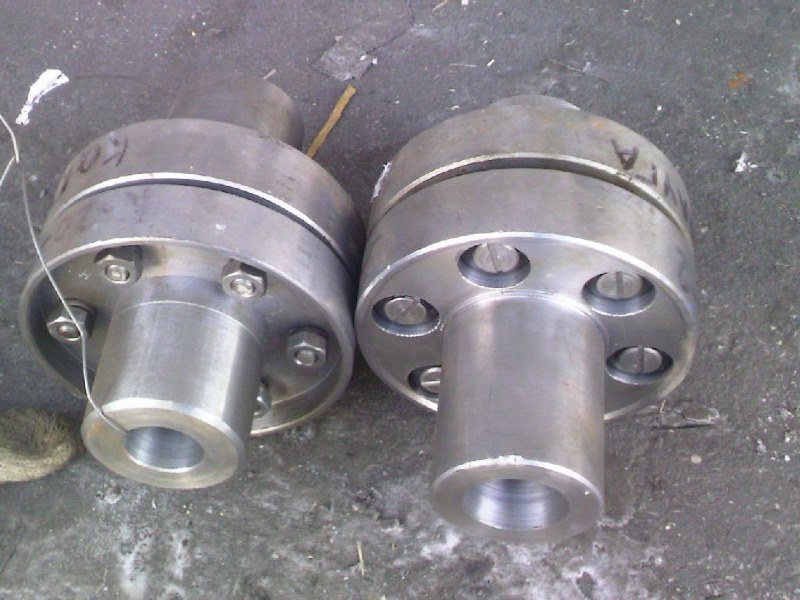

Муфта МУВП-7 сталь 45

Не стоит забывать о том, что увеличение габаритов и массы становится причиной увеличения эксплуатационных характеристик. При производстве рассматриваемых изделий учитываются стандарты, которые и определяют основные размеры.

Конструкция муфты

Рассматриваемая деталь характеризуется достаточно большим количеством особенностей, которые определяют основные эксплуатационные качества. Среди конструктивных особенностей отметим:

  1. Изделие состоит из двух полумуфт. Одна из них выполняет роль компенсатора, другая предохранительного элемента. При этом упругий элемент муфты выступает в качестве промежуточного элемента. Соединение резиновой звездочкой позволяет компенсировать смещение валов.
  2. Конструктивно изделие напоминает фланцевые варианты исполнения, однако разница заключается в использовании эластичной втулки.
  3. Втулка может компенсировать смещение оси вала до 5 мм. Варианты исполнения с большими размерами способны проводить более существенную компенсацию смещения, так как их диаметральный размер также внушительный.

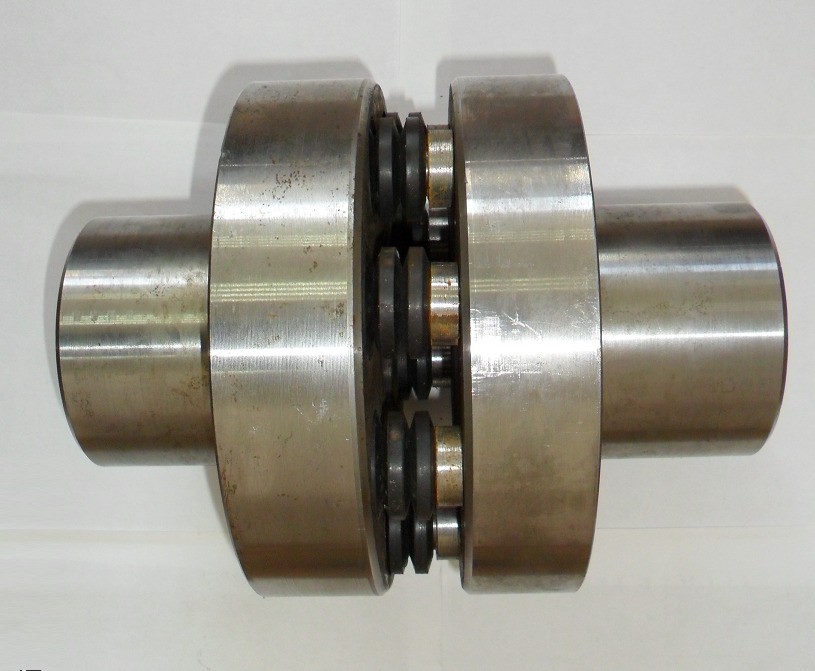

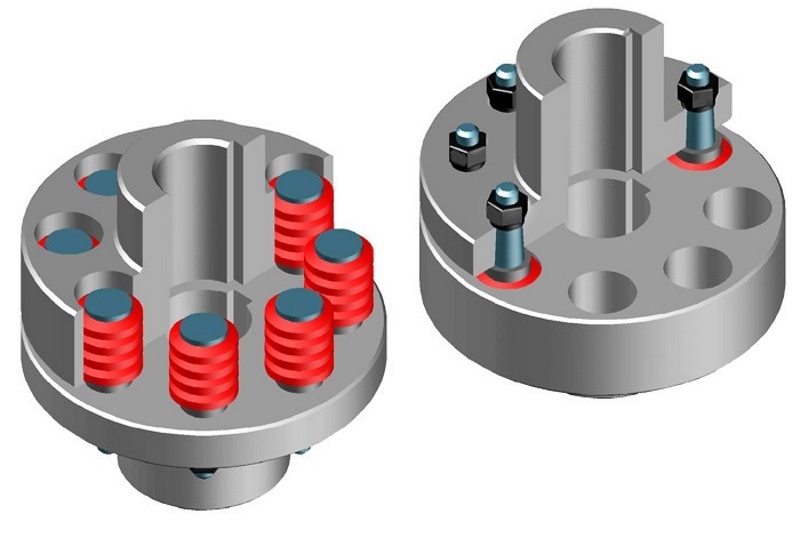

Схема МУВП

При соединении с промежуточным валом существенно увеличивается эксплуатационный срок изделия, так как вибрация или незначительное смещение валов компенсируется.

Характеристики муфты

Для определения основных свойств упругой втулочно-пальцевой муфты можно использовать нормативную документацию, в которой указывается основная информация. ГОСТ 21424-93 муфты упругие втулочно-пальцевые параметры и размеры следующие:

  1. Номер изделия. Этот параметр применяется для обозначения рассматриваемого изделия, что существенно упрощает его выбор.
  2. Номинальный крутящий момент. Слишком высокий параметр может стать причиной повышенного износа. Поэтому номинальный крутящий момент учитывается при выборе наиболее подходящей упругой втулочно-пальцевой муфты.
  3. Основные диаметральные размеры. Изделие характеризуется также довольно большим количеством различных диаметральных размеров.
  4. Длина. Эта характеристика учитывается при проектировании всех механизмов, при которых проводится применение упругой втулочно-пальцевой муфты.
  5. Частота вращения. Вал вместе с рассматриваемой деталью могут вращаться с различной скоростью. Слишком большое значение приводит к нагреву материала и его износу.
  6. Масса. Этот параметр также указывается в технической документации. Вес во многом зависит от размеров изделия. Кроме этого, не стоит забывать о том, что слишком большой показатель становится причиной негативного воздействия на механизм.
  7. Тип применяемого материала при изготовлении основных и дополнительных элементов. В большинстве случаев применяется чугун 20СЧ. Кроме этого, могут применяться также материалы, которые обладают соответствующими эксплуатационными характеристиками. Примером можно назвать довольно распространенную сталь 45. Упругий элемент представлен каучуком с различными свойствами.

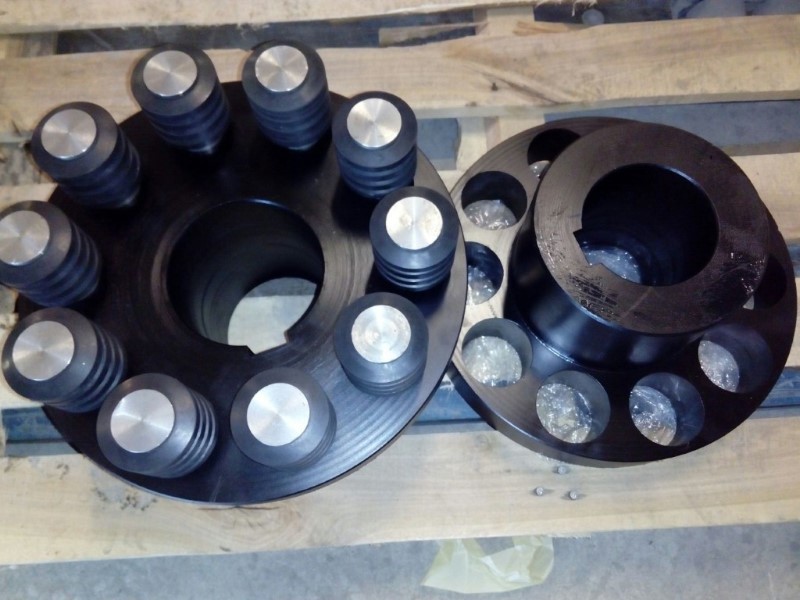

МУВП-11

Основные характеристики позволяют подобрать наиболее подходящую деталь для конкретных условий эксплуатации.

Скачать ГОСТ 21424-93

Расчет муфт

При проектировании должны учитываться самые различные параметры. Наиболее важными можно назвать следующее:

  1. Диаметр посадочного отверстия упругой втулки. При расчетах могут использоваться исключительно стандартные показатели, которые можно взять с технической литературы.
  2. Номинальный крутящий момент. Этот параметр свойственен самым различным устройствам, который считается вводным при проведении расчетов.
  3. При изготовлении учитывается, что деталь может применяться для фиксации длинного или короткого концевого вала с цилиндрическими и коническими поверхностями.
  4. При проектировании уделяется внимание свойствам материала, который применяется в качестве основного при изготовлении детали.

Сегодня разработкой занимаются исключительно инженеры, которые имеют большой опыт работы.

Условия эксплуатации

Втулочно-пальцевая упругая втулка была создана для соединения соосных валов. Среди особенностей эксплуатации можно отметить следующее:

  1. Крутящий момент может варьировать в пределе от 6,3 до 16000 Нм. Этот показатель зависит от того, какие размеры имеет изделие и для каких целей устанавливается. Производители указывают этот параметр, так как он считается одним из наиболее важных.
  2. Динамическая нагрузка на момент эксплуатации существенно падает.
  3. Больше всего устройство распространено в машиностроительной области. Это связано с тем, что в этой области часто проводится соединение нескольких элементов и передачи вращения. В машиностроительной области встречаются и другие варианты исполнения муфт, все зависит от конкретного случая.
  4. Устройство способно компенсировать небольшой осевое смещение вала на момент эксплуатации. Подобная ситуация встречается крайне часто, так как обеспечить жесткую фиксацию достаточно сложно.
  5. Частота вращения указывается в технических характеристиках. Она также варьирует в достаточно большом диапазоне. Если провести неправильный выбор упругой втулочно-пальцевой муфты по этому параметру, то она не сможет прослужить в течение длительного периода.
  6. Вращаться устройство может в любую сторону. Этот момент считается довольно важным, так как некоторые устройства могут вращаться в любую сторону.
  7. Деталь изготавливается в нескольких климатических вариантах исполнения, что следует учитывать.

Муфта с тормозным шкивом

На момент работы может возникать трение, которое становится причиной появления высокой температуры. При этом условии эксплуатации определяют возможность воздействия окружающей среды.

Преимущества МУВП

У упругой втулочно-пальцевой муфты есть довольно большое количества преимуществ, которые должны учитываться. Примером можно назвать нижеприведенные моменты:

  1. На момент ее эксплуатации не требуется проводить обслуживание и смазку. Именно поэтому проблем практически не возникает.
  2. Конструктивный элемент, представленный резиновым пальцем, может прослужить в течение года без сильного износа. При этом замена подобного элемента проводится без разбора конструкции, что делает обслуживание простым.
  3. Резиновые пальцы применяются без металлического сердечника. Этот момент определяет высокую надежность изделия.
  4. Упругая втулочно-пальцевая муфта оказывает минимальную нагрузку на устанавливаемые валы и подшипники. При этом сильный износ не становится причиной сильного дисбаланса.
  5. Характеризуется достаточно высоким параметром энергоемкости. Это связано с возможностью накапливания и распространения энергии.
  6. Высокая степень защиты от высокочастотных резонирующих колебаний кручения, которые возникают в оборудовании при вращении валов.
  7. Удары и демпфирующие толчки могут гасится за счет накопления потенциальной энергии. При кинетическая часто расходуется на тепло.

Именно эти моменты определили широкое распространение упругой втулочно-пальцевой муфты. Сегодня она устанавливается на многих ответственных механизмах, которые могут работать под большой нагрузкой.

В заключение отметим, что выбор должен проводится исключительно с учетом условий эксплуатации основного механизма. Неправильная упругая втулочно-пальцевая муфта может стать причиной серьезного повреждения конструкции, так как она перегревается и быстро изнашивается.
