В машиностроительной области можно встретить довольно большое количество различных изделий, которые обладают свойствами пружины. Примером можно назвать пружинную шайбу, часто называемую гровером. Она применяется в качестве основного элемента самых различных конструкций, но в некоторых случаях применение подобного крепежного элемента недопустимо. Рассмотрим особенности подобного изделия подробнее.

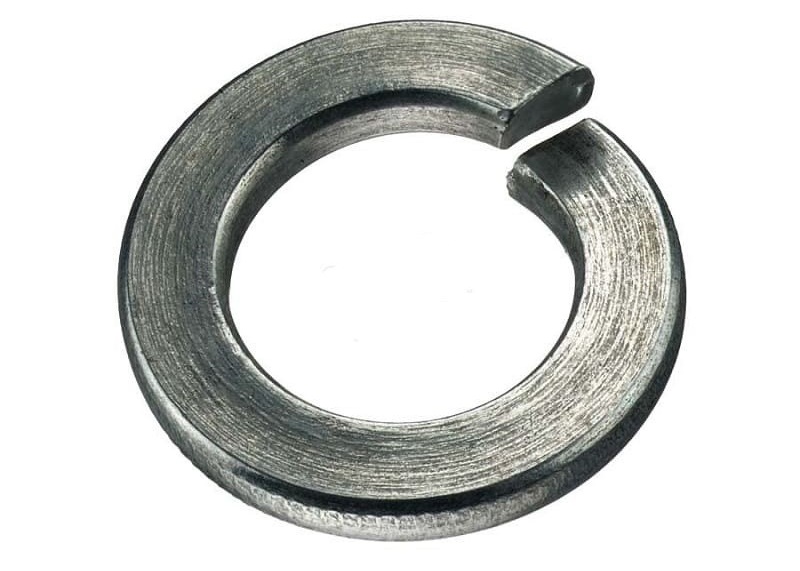

Пружинная шайба

Шайба гровер — история создания нового вида стопорного соединения по Госстандарту

В конце 19 века машиностроительная область стала развиваться с достаточно большой скоростью, что потребовало новый более надежные методы соединения. Качество резьбовых соединений на тот момент было низким, а обычные варианты исполнения не могли выдержать колебательную нагрузку и сильную вибрацию. За счет подобного воздействия существенно снижается прочность соединения, могли возникнуть другие распространенным проблемы, связанные с потерей герметичности. Существенно улучшила ситуацию шайба пружинная, которая существенно повысила прочность и надежность соединений в случае оказания вибрационной нагрузки.

Новый вид соединительного элемента достаточно прост, что определяет низкую стоимость и надежность в использовании. ГОСТ 6402-70 шайбы пружинной определяет применение определенных материалов при их производстве. Ключевыми моментами можно назвать:

  1. Напоминает обычный виток пружины.
  2. Зазор расходится в направлении, противоположном ходу гайки, за счет чего исключается вероятность отвинчивания.
  3. Вращение фиксируется за счет специальной кромки гровера, которая впивается в поверхность.

Скачать ГОСТ 6402-70

Проводя обозначение и маркировку пружинной шайбы указывается на то, какой материал при этом применяется и диаметральный размер. Стоит учитывать, что не все материалы подходят для изготовления рассматриваемого изделия, так как нужно обеспечить высокие эксплуатационные характеристики.

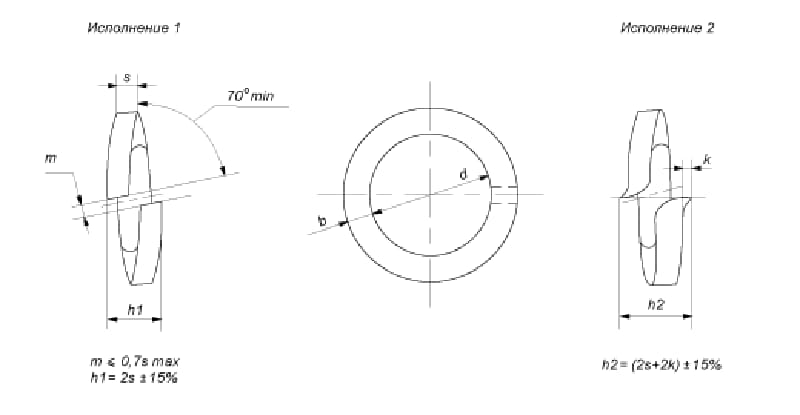

Чертеж гроверной шайбы

Варианты исполнения шайбы гровера

Чаще всего рассматриваемое изделие применяется для обеспечения надежного болтового соединения. При этом его часто ставят с обычным вариантом исполнения для существенного увеличения площади контакта. За счет этого существенно повышается надежность соединения. Рассматривая чертеж изделия можно отметить два различных варианта исполнения:

  1. Первый считается наиболее простым. Рассматривая din 127 шайбу пружинную отметим, что она иметь различный диаметр отверстия, а также толщину витка. При этом отмечается определенный угол отклонения витков от центральной оси.
  2. Второй вариант исполнения характеризуется большей сложностью в производстве. Однако, за счет усложнения механизм выдерживает большие динамические и разнонаправленные нагрузки.

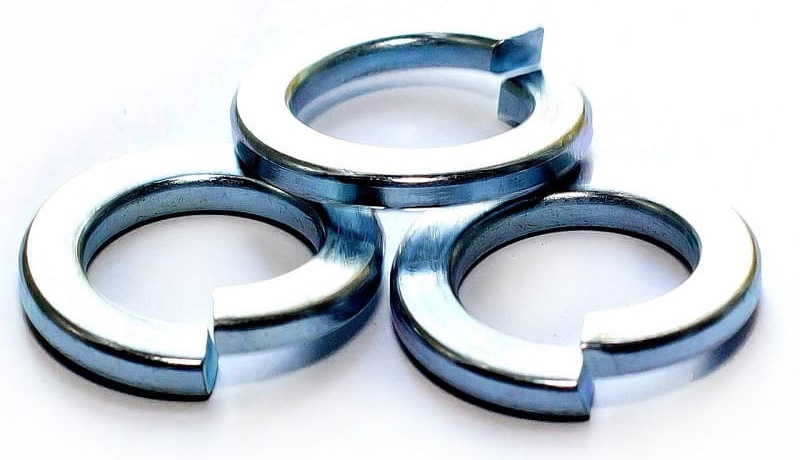

Гроверная оцинкованная шайба din127 м8

Довольно большое распространение получила din127 м8 гроверная оцинкованная шайба. За счет специальной обработки существенно повышается защита поверхности от воздействия окружающей среды. Также продается din 7980 шайба м6, которая характеризуется своими определенными особенностями.

Большинство изделий имеют правую навивку, за счет чего проводится производство метизов витка с часовой стрелкой. Но некоторые варианты исполнения изготавливаются с левым витком.

Недостатки шайбы гровера

Прежде чем уделить внимание недостаткам, прежде всего отметим главное достоинство – простота технологии производства и небольшая стоимость. Однако, есть и несколько серьезных недостатков, которые нужно учитывать:

  1. В некоторых случаях силы пружинной шайбы недостаточно из-за высоких динамических нагрузок, которые возникают на момент эксплуатации механизма.
  2. Большое усилие при натяге становится причиной, по которой гровер превращается в обычную пластину. Фиксация обеспечивается лишь в незначительной степени.
  3. Практически во всех случаях рассматриваемый соединительный элемент не может применяться повторно по причине сильной деформации.

При создании обычных устройств проводится применение пружинной шайбы по причине низкой стоимости. В некоторых случаях рассматривается возможность ее замены на другое изделие с аналогичной областью применения.

Чем можно заменить пружинную шайбу гровера

Провести фиксацию гайки можно при применении самых различных элементов, их было выпущено достаточно много. Гровер, так по-другому называется пружинная шайба, часто заменяют следующим:

  1. Гайка самоконтрящаяся. Подобное изделие характеризуется тем, что в верхней части есть пластиковая ставка, которая отвечает за гашение вибрационной нагрузки и раскручивания. Стоит учитывать, что сложности при изготовлении изделия становятся причиной существенно повышения его стоимости, однако эффективность подобной гайки довольно высока.
  2. Шайба тарельчатого типа. Она также может устанавливаться вместо оригинального гровера, характеризуется меньшей стоимостью и большей надежностью.
  3. Встречается и коронная гайка. Она требуется в том случае, когда проводится сверление ответного крепежного элемента с последующим размещением шплинта. Надежность соединения в этом случае довольно высокая, однако оно характеризуется ступенчатостью.

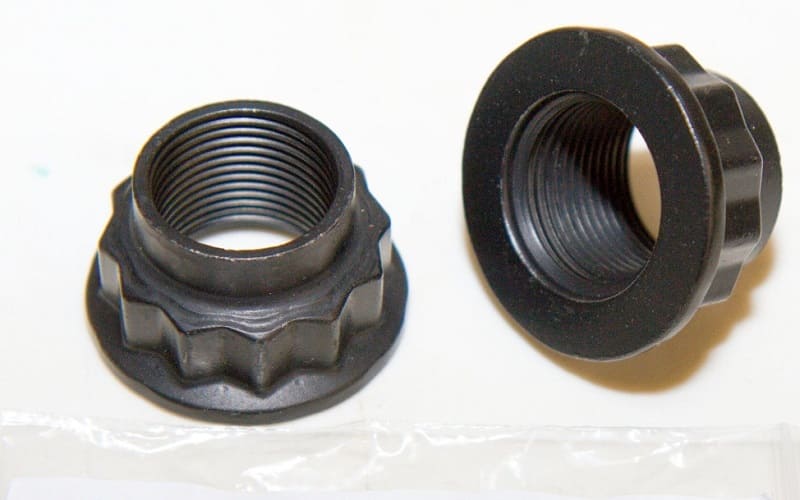

  4. Фланец зубчатого типа. Фланец имеет насечки, которые сращиваются с гайкой. За счет насечек обеспечивается надежная фиксация соединения.

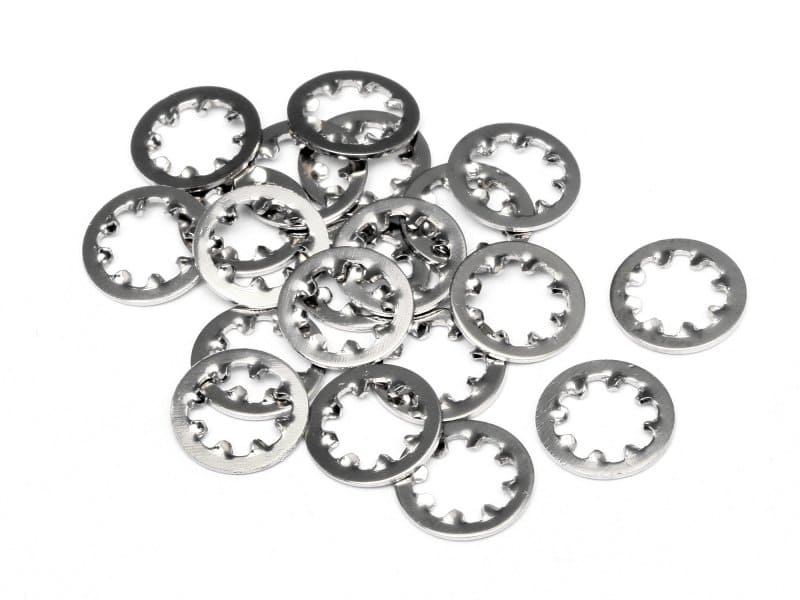

  5. Контрящая шайба. При ее изготовлении создается большое количество зубчиков, которые обеспечивают фиксацию.
  6. Пластины с усиками. В этом случае один из усиков выбирается в деталь, а остальные загибаются поверх витков. В продаже встречается просто огромное количество подобных вариантов исполнения, поэтому есть возможность подобрать наиболее подходящий.
  7. Проволочные замки. Этот вариант фиксации получил широкое распространение по причине низкой стоимости.

Как правило, выбор проводится в зависимости от эксплуатационных условий.

Разновидности, материал и методы изготовления

Рассматриваемое изделие производится с учетом стандартов, которые установлены в ГОСТ 6402-70. В нем указано то, какие материалы и методы должны применяться. Среди особенностей выбора металла отметим следующие моменты:

  1. Допускается применения стали, а также бронзы и некоторых других цветных сплавов.
  2. Твердость должна варьировать в пределе от 40 до 48 HRC в случае применения распространенных марок сталей. В случае использования бронзы значение составляет не менее 90 HRC. От типа применяемого материала во многом зависит вес и некоторые другие показатели.
  3. При производстве могут применяться различные методы, однако не допускается появление трещин, окалин, заусенец и иных дефектов. В некоторых случаях допустимы только мелкие дефекты, которые не отражаются на эксплуатационных характеристиках изделия.
  4. Для выявления основных качеств плоская шайба подвергается различным тестам.

Часто встречается ситуация, когда при изготовлении пружинной шайбы проводится применение специальной пружинной стали, обладающей особыми эксплуатационными характеристиками.

Для достижения требуемых свойств проводится термическая обработка, за счет которой повышается твердость и снижается хрупкость.

Основное назначение изделия

Назначение заключается в фиксации гайки на своем положении. В некоторых случаях оно применяется в качестве обычной.

За счет особой формы и свойств положение витков может изменяться. За счет этого компенсируется вибрация и смещение основного элемента.

Изготовление и материалы для гровера

Материал для рассматриваемого изделия выбирается в зависимости от эксплуатационных условий устройства. При этом изготовление и материалы отражаются на качества готовой продукции.

Как ранее было отмечено, в большинстве случаев применяется пружинная сталь. Она больше всего подходит для горовера.

Как ставить гровер шайбу?

В целом рассматриваемое изделие не существенно отличается от обычного варианта исполнения. Именно поэтому особенностями установки можно назвать следующее:

  1. Располагается между гайкой и основным элементом.
  2. Может идти в комплекте с обычной гайкой.

Установка гровера

Именно простота эксплуатации определяет большое распространение рассматриваемого изделия.

Применение пружинных шайб и особенности эксплуатации

Область применения метизов и рассматриваемых пружинных шайб довольно высока. Это связано с тем, что они просты в изготовлении и служат в течение длительного периода. Среди особенностей эксплуатации отметим:

  1. Со временем основные свойства снижаются.
  2. Механическое повреждение может стать причиной выхода из строя.
  3. Воздействие тепла также негативно отражается на основных свойствах.

Допускается применять шайбу рассматриваемого типа в машиностроительной и других областях. При этом учитывается то, что степень фиксации относительно невысокая.
