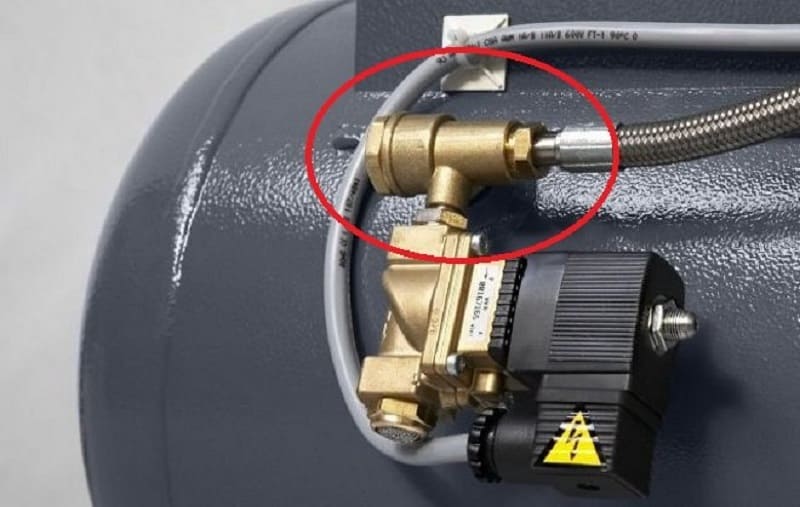

Обеспечить благоприятные условия работы компрессора можно за счет установки специальных устройств, к примеру, обратного клапана. Сегодня он включается в комплект поставки большинства компрессоров, но время от времени приходится проводить их замену. Рассмотрим особенности механизма, а также его предназначение подробнее.

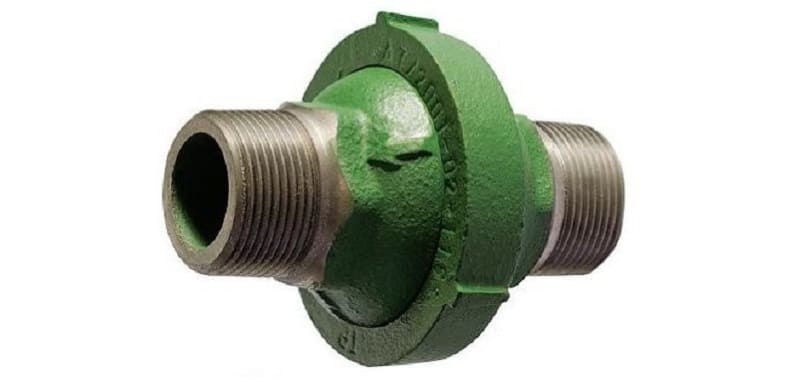

Обратный клапан для компрессора

Назначение, особенности конструкции и сферы применения

Существует довольно большое количество защитных предохранительных устройств, которые могут существенно увеличить эксплуатационный срок компрессора. Рассматриваемое устройство обладает конструктивными особенностями, которые позволяют контролировать движение среды только в одном направлении. Другими словами, за счет клапана исключается обратный ход сжатого воздуха, к примеру, на момент прекращения работы устройства. Клапан обратный для компрессора представлен сочетанием следующих элементов:

  1. Корпус из металла. Он характеризуется высокой устойчивостью к воздействию окружающей среды.
  2. Резиновое кольцо.
  3. Пружина, которая надевается на направляющие выступа.
  4. Пробка, которая обеспечивает перекрытие механизма.
  5. Уплотнительная прокладка. Она существенно повышает степень герметичности обратного клапана.
  6. Отверстие для подключения клапана разгрузки компрессора.

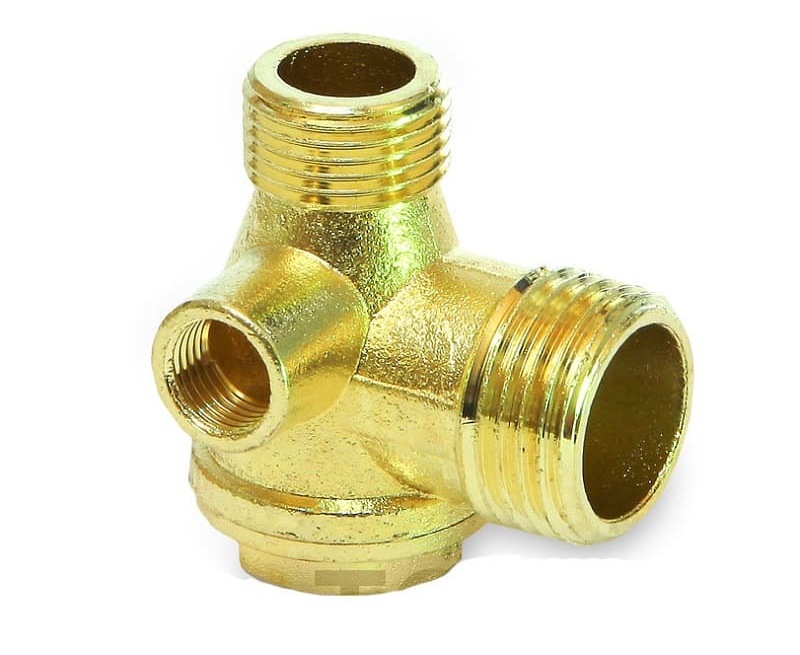

Конструкция обратного клапана

Подобное устройство обратного клапана компрессора предназначается для сбрасывания лишнего давления в системе, а также предотвращения возвратного тока воздуха. Конструкция изготавливается своими руками также для достижения подобной цели. Принцип действия характеризуется следующими особенностями:

  1. Воздух под давлением подается во входное отверстие. Оно может иметь самый различный диаметр.
  2. Созданное давление сжимает пружину, за счет чего открывается проходное отверстие. Пружина изготавливается из специального коррозионностойкого материала, который обеспечивает длительный эксплуатационный срок службы.
  3. При отключении компрессора пружина возвращается в свое положение, магистраль перекрывается. За счет этого исключается вероятность обратного тока среды.

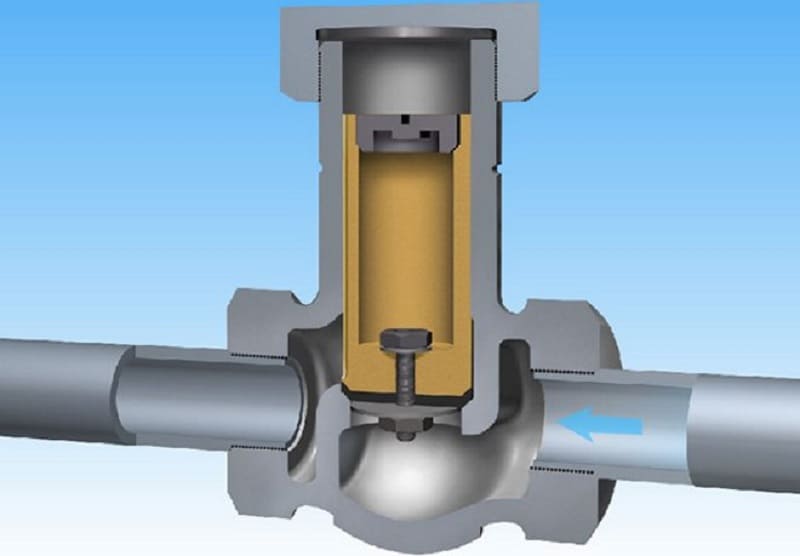

Устройство обратного клапана

Приведенная выше информация указывает на то, что конструкция механизма достаточно проста и надежна в эксплуатации. Назначение и особенности механизма определяют его весьма широкое распространение.

Основные разновидности

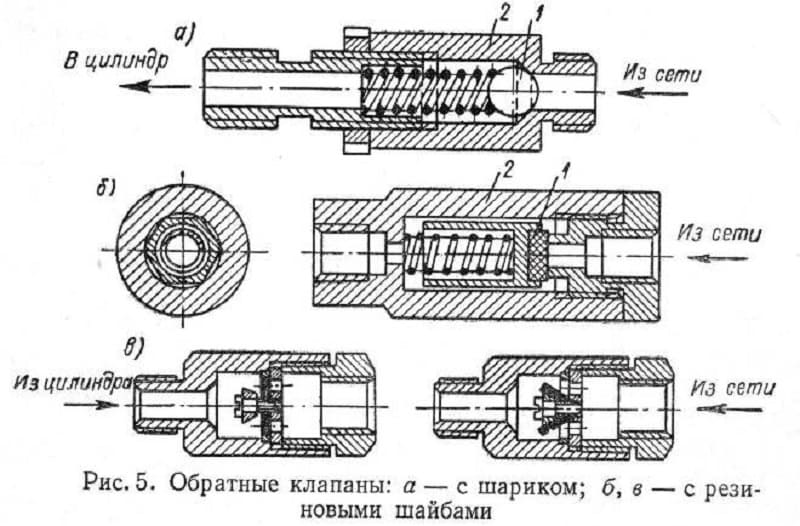

Рассматриваемый клапан ресивера может классифицироваться по достаточно большому количеству признаков, основной заключается в конструктивных особенностях механизма. Выделяют следующие варианты исполнения:

  1. Угловые.
  2. Прямого типа.
  3. Шариковые.
  4. Пружинные.
  5. Присоединяемые фланцем.
  6. Створчатые.
  7. Устанавливаемые при применении технологии пайка.
  8. Выполненные под разбортовку.

Классификация проводится по типу применяемого материала при изготовлении. Чаще всего клапан изготавливается из металла с высокой коррозионной стойкостью, но есть и другие варианты исполнения.

Запорный элемент также характеризуется различными конструктивными особенностями. По этому признаку выделяют следующие варианты исполнения:

  1. Шариковые.
  2. Мембранные.
  3. С плоской пластиной.
  4. Лепестковые.
  5. С гравитационной решеткой.

Довольно большой популярностью пользуются варианты исполнения шарикового типа. Это связано с их практичностью и высокой надежностью в применении.

Кроме этого, в продаже встречаются варианты исполнения, у которых управление запорным элементом представлено электромагнитным элементом, а не пружиной. Они более точные в работе, но обходятся намного дороже.

Рекомендации по выбору

Выбирая компрессорный клапан следует уделить внимание нескольким основным факторам:

  1. Интенсивность воздушного потока, который транспортируется в системе.
  2. Показатель производительности.
  3. Мощность устройства. Этот показатель указывается в инструкции по эксплуатации, которая указа производителем. С повышением мощности увеличивается и пропускная способность клапана.
  4. Степень загрязнения рабочей среды. Некоторые примеси могут привести к заклиниванию изделия. Именно поэтому область применения существенно сужается.
  5. Температурный режим эксплуатации. Слишком высокая ли низкая температура может стать причиной изменения основных свойств материала.

Обязательным критерием выбора можно назвать тип среды, которая будет транспортироваться в системе.

Как изготовить обратный клапан для компрессора своими руками

При желании изготовить обратный клапан для компрессора можно своими руками. За счет этого есть возможность снизить собственные расходы. Для самостоятельного изготовления потребуется:

  1. Штуцер для подключения оборудования.
  2. Обратный штуцер.
  3. Болт, диаметр которого 3 мм и длина 40-50 мм.
  4. Две гайки соответствующих размеров.
  5. Небольшие кусочки резины.
  6. Пружина соответствующего диаметра.
  7. Набор инструментов для монтажа.

Процесс изготовления можно разделить на несколько основных этапов:

  1. Из металлической пластины создается требующийся ограничитель.
  2. Торцевая поверхность штуцера спиливается для создания посадочного места.
  3. Клапан требуемого диаметра можно вырезать с автомобильной камеры.
  4. На ранее выбранный болт насаживается пластина, выступающая в качестве фиксатора. После этого фиксируется пружина.

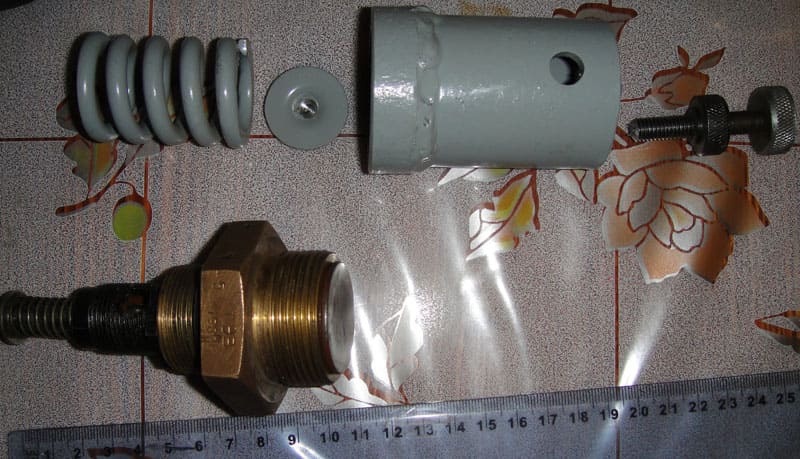

Обратный клапан для компрессора своими руками

Собранный предохранительный элемент вставляется в штуцер-сгон, после чего фиксируется двумя гайками по обе стороны. Скорость срабатывания регулируется жесткостью пружины. Рассматриваемое устройство характеризуется простой конструкцией, но она подходит для установки в качестве предохранительного элемента различных систем.

Область применения

Компрессоры получили весьма широкое распространение. Рассматриваемое устройство применяется в нижеприведенных случаях:

  1. Прокладка трубопровода, по которому транспортируются различные газы.
  2. При создании холодильных установок.
  3. В магистрали, которая предназначена для всасывания различных жидкостей.
  4. Защита вентиляционных каналов или кондиционирования.
  5. Перекрытие трубопровода, который отводит стоки.

Обратные клапана также устанавливаются в системах, которые не позволяют жидкости попадать в компрессор. Подобная ситуация может привести к тому, что устройство придет в непригодность.

Рассматриваемое устройство активно применяется в системах вентиляции. Они требуются для решения следующих задач:

  1. Предотвращения вероятности проникновения холодных потоков снаружи сооружения.
  2. Повышения тяги в вентиляционной системе в случае сильного разветвления.
  3. Исключение вероятности попадания посторонних запахов.
  4. Для защиты окружающей среды от попадания различных вредных веществ.
  5. Перекрытие шахт и других токов для исключения вероятности распространения продуктов горения.

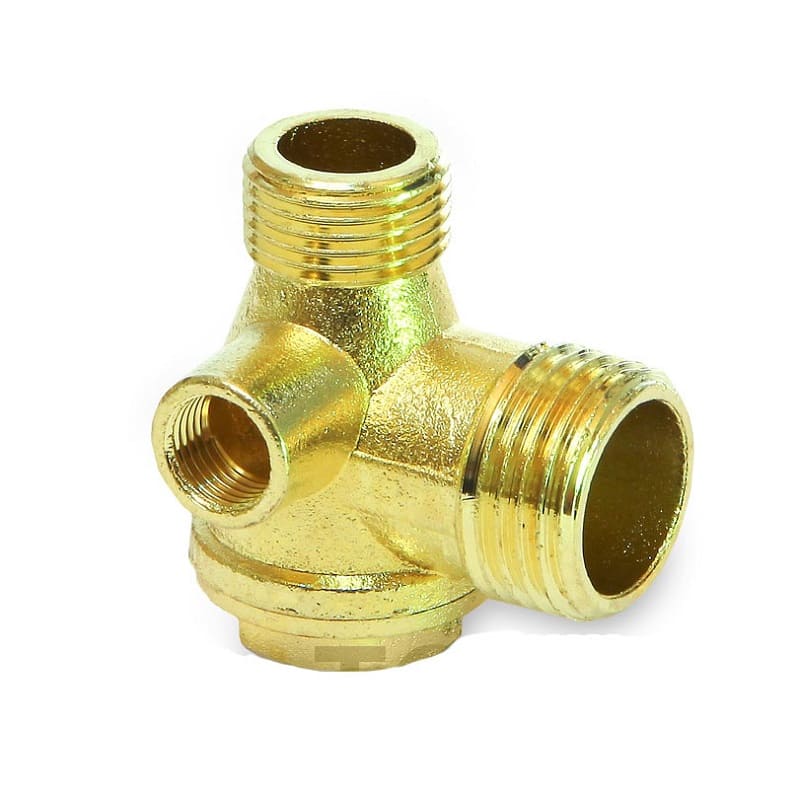

Применение обратного клапана

В целом можно сказать, обратный клапан является важной частью самых различных конструкций. Его надежность работы обеспечивает длительный срок эксплуатации компрессора.
