В производственных помещениях встречается довольно большое количество различных конвейеров, которые существенно упрощают поставленную задачу по транспортировке груза и материалов. Подобная конструкция представлена сочетанием различных узлов и деталей. Высокая степень производительности обеспечивается за счет установки конвейерных опорных элементов, которые характеризуются самыми различными особенностями. Рассмотрим подробнее подобные детали, их разновидности и конструкцию.Конвейерные ролики

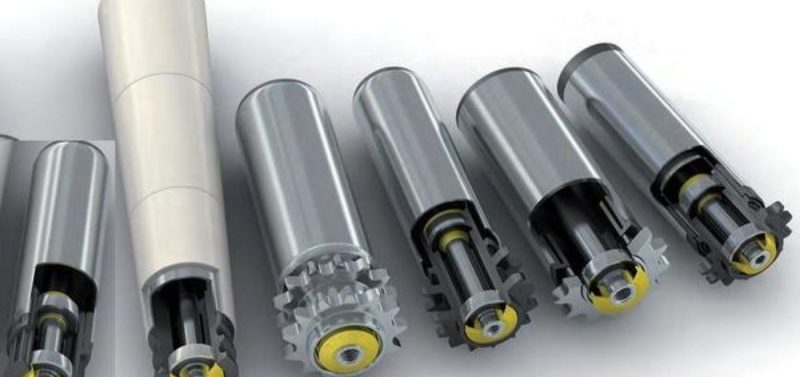

Типы изделий

Встречаются самые различные конвейерные ролики, которые могут устанавливаться на подобном оборудовании. Основными видами назовем следующие ролики для конвейеров:

  1. Верхние. Они предназначены для поддержки рабочей поверхности, могут быть гладкими, футерованными и амортизирующими. Для обозначения каждого типа применяется определенный символ.
  2. Нижний. В эту группу входят гладкие, футерованные и дисковые варианты исполнения со сквозной и глухой лыской.

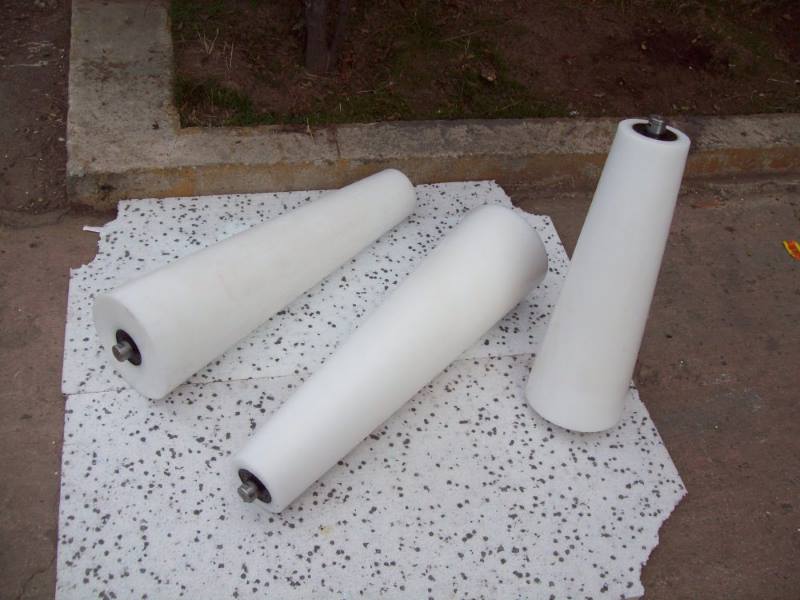

Довольно большое распространение получили резиновые ролики для конвейеров. Это связано с тем, что применяемые материалы при изготовлении характеризуются относительно невысокой стоимостью. Резина характеризуется высокими амортизирующими свойствами, за счет чего происходит эффективное гашение вибрации. В каком виде проводится выпуск изделия во многом зависит от применяемых стандартов в ГОСТ. Транспортерные конвейерные детали при этом должны обладать весьма высокой износоустойчивостью, а также определенными размерами, которые также стандартизированы в ГОСТ.

Резиновые ролики

Классификация изделия также проводится по разновидности подшипниковых щек. Выделяют три типа:

  1. Точеный корпус, который изготовлен из стали.
  2. Штампованный вариант исполнения с специальным отверстием под подшипник.
  3. Довольно большое распространение получили корпуса, которые изготавливаются из пластмассы. Это связано с небольшим весом и стоимостью.

Также выделяют несколько различных конвейерных изделий, которые отличаются по степени точности. Примером можно назвать:

  1. Довольно большое распространение получили варианты исполнения нормальной стойкости. Они, как правило, изготавливаются из труб черного металла. Дополнительное обозначение при этом не проводится.
  2. Детали грунтового типа характеризуются тем, что по наружной поверхности наносится специальное вещество. Для обозначения применяется маркировка Гр.

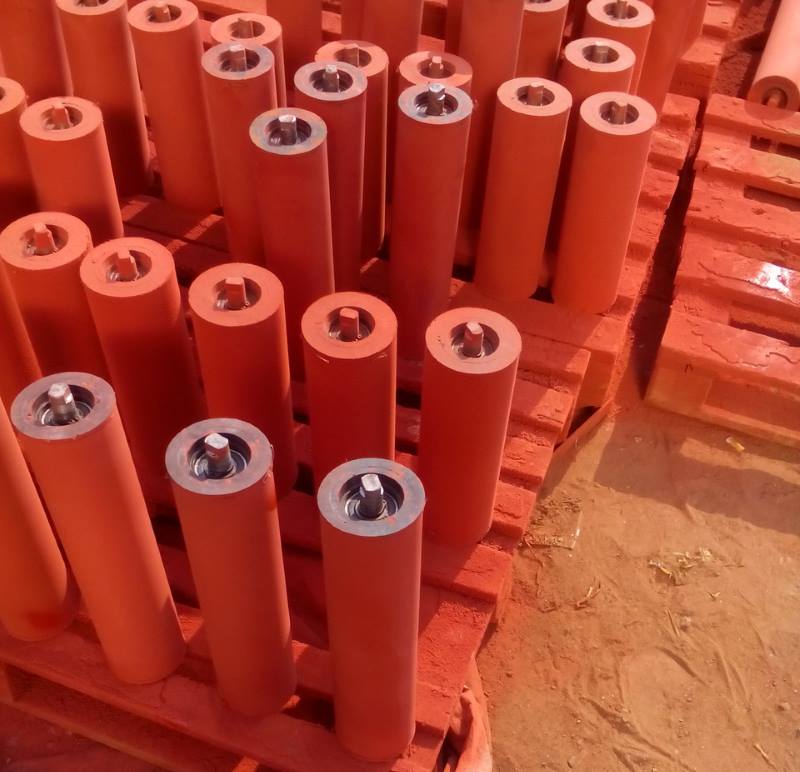

  3. Конвейерные детали окрашенного типа характеризуются тем, что на рабочую поверхность наносится грунт и краска. Довольно большое распространение получили варианты исполнения красного типа.

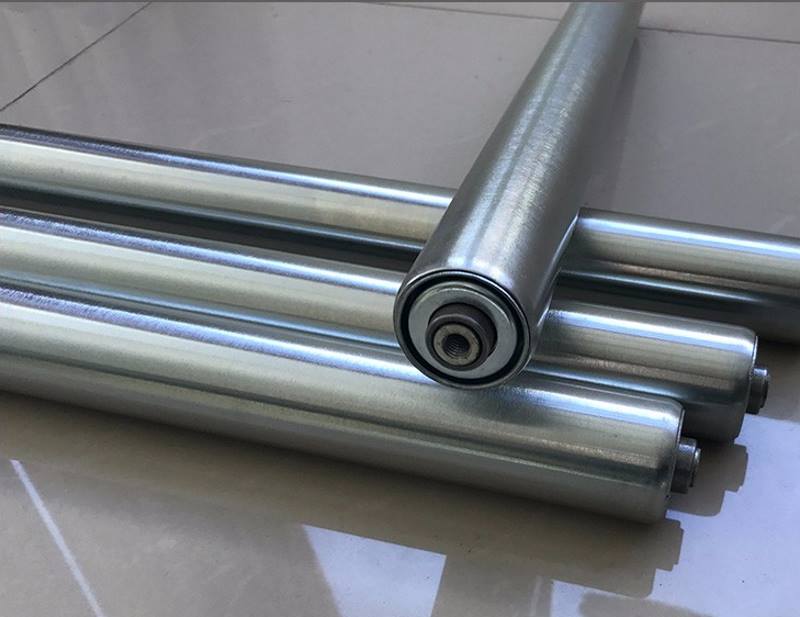

  4. Встречаются в продаже варианты исполнения с повышенной стойкостью, которые изготавливаются из оцинкованной трубы. При этом при изготовлении боковой щеки также проводится ее оцинковка для повышения степени защиты от воздействия окружающей среды.
  5. Конвейерные детали с повышенной степенью износостойкости, которые могут применяться в агрессивных средах. Часто основа получается при применении нержавеющей стали. Она выдерживает воздействие повышенной влажности, на поверхности даже после длительной эксплуатации не появляется ржавчина.

Оцинкованные конвейерные ролики

Деталь следует при эксплуатации смазывать. По этому типу выделяют три различные группы:

  1. Индивидуальные. В этом случае в конструкцию закладывается масло, которое рассчитано на определенный срок эксплуатации изделия.
  2. Через масленку. Подобная конструкция рассчитана на добавление масла без разбора конструкции.
  3. Вариант с централизованной смазкой. Внутрь механизма подается масло по специальным трубкам. При этом есть бак, который предназначен для хранения смазывающего материала. Подобный вариант исполнения рассчитан на длительный эксплуатационный срок.

Подобная классификация должна учитываться при выборе наиболее подходящего изделия. Не стоит забывать о том, что для смазывания механизма требуется определенное смазывающее вещество, которое должно обладать определенной вязкостью и смазывающими свойствами.

Разборные и неразборные

Встречаются также изделия разборного и неразборного типа. Оба характеризуются своими определенными свойствами, которые должны учитываться. Ролик ленточного конвейера характеризуется следующими особенностями:

  1. Есть возможность проводить обслуживание.
  2. Из-за усложнения конструкции существенно повышается стоимость.
  3. Относительно невысокая надежность по причине наличия крепежных элементов.

Ролики разборные

Однако, из-за возможности изменения основных элементов существенно продлевается срок службы. Неразборные могут производится при применении самых различных материалов, к примеру, пластика ПВХ. Неразборный ролик конвейерный пластиковый не подлежит обслуживанию, поэтому при износе основных элементов приходится заменять всю деталь

Исходное сырье

При изготовлении рассматриваемой детали могут применяться самые различные материалы. Примером можно назвать то, что ролик ленточного конвейера изготавливается при применении следующих материалов:

  1. Основная часть изготавливается при применении стали, к примеру, углеродистой. Для существенного повышения эксплуатационного срока используют нержавеющую сталь, которая выдерживает воздействие повышенной влажности.
  2. Рабочая часть в большинстве случаев представлена резиной или другими подобными материалами, которые обладают повышенной упругостью. За счет этого существенно повышаются эксплуатационные характеристики.

На момент работы может возникать вибрационная нагрузка, которая снижает прочность соединения.

Устройство конвейерного ролика

Распространенный ролик ленточного конвейера представлен относительно простой конструкцией, за счет чего обеспечивается длительный эксплуатационный срок. Конструктивными особенностями назовем следующее:

  1. Наружная обечайка зачастую изготавливается из трубы с определенным диаметром. Она может изготавливаться из стали с различными эксплуатационными свойствами.
  2. Также есть боковая подшипниковая щека, которая часто изготавливается путем выштамповки из листа металла. За счет этого обеспечивается высокая жесткость и небольшой вес изделия.

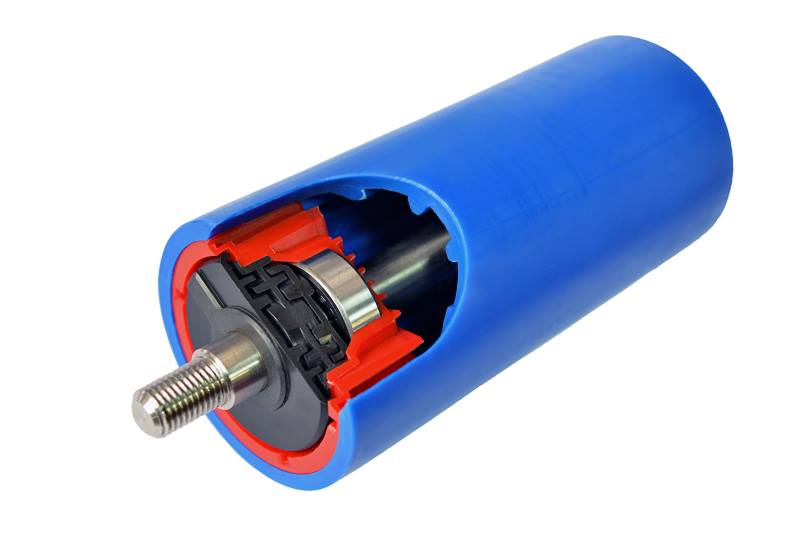

Ролик в разрезе

ГОСТ 22646-77 конвейеры ленточные ролики типы и основные размеры указываются в специальной нормативной документации. Также можно встретить чертежи, в которых указываются основные размеры. Для обеспечения бесшумной работы конвейерной ленты выбирается деталь, поверхность которой представлена резиной или ПВХ.

Скачать ГОСТ 22646-77

Варианты выполнения хвостовика оси ролика

Ось ролика ленточного конвейера также изготавливается в различных вариантах исполнения. При рассмотрении стандартных роликов конвейерных следует учитывать следующее:

  1. Хвостовик оси воспринимает серьезную нагрузку. Именно поэтому при изготовлении применяется каленая сталь, которая характеризуется повышенной износостойкостью.
  2. Для обеспечения надежных эксплуатационных условий устанавливается конвейерный ролик прижимной. Чертежи хвостовика подобного изделия можно встретить в технической документации.

Выбор изделия проводится по самым различным признакам. Примером можно назвать тип применяемого материала при изготовлении основной и наружной части. Наиболее подходящий тип хвостовика подбирается в зависимости от конструктивных особенностей механизма.

В заключение отметим, что конвейерная деталь производят разные компании. При выборе следует уделять внимание тому, чтобы на поверхности не было дефектов. Для этого проводится визуальный осмотр. В инструкции по эксплуатации механизма указывается то, какие изделия подходят больше других.
