Очень часто необходимо передавать вращательное движение с изменением направления. Для решения этой задачи разработан и успешно применяется специальный вид зубчатых передач. Они дали название целому классу таких механизмов — конические зубчатые передачи. Данные агрегаты способны обеспечить изменение направления вращения в широком диапазоне углов. Кроме изменения направления они способны изменять частоту оборотов и мощность.

Конические зубчатые передачи

Распространение получили передачи, которые способны изменять направление под прямым углом. Изменение направления производится перпендикулярно ведущей оси.

Устройство конической зубчатой передачи

Классическая схема подобных передач имеет в своём составе два вала. Один является ведущим, второй – ведомым. На каждом из них закреплены колёса, выточенные в форме конуса. Коническое зубчатое колесо обработано под заданным углом. В результате обработки получается зубчатое колесо с изменяемым диаметром от основания к вершине. Полученная фигура напоминает конус. На боковой поверхности вырезаны зубья. Итоговый угол направления вращения определяется суммой нескольких углов. Он складывается из углов обоих колёс которые изготовлены в форме конуса.

Общие сведения про конические зубчатые передачи включены в справочники по расчёту редукторов и мультипликаторов.

Закрепленное на валу колесо, с которого производится передача вращения, называется ведущим. Колесо, которому передаётся вращение, называется ведомым.

Подобные конструкции классифицируются по следующим показателям:

  • механическим;
  • геометрическим.

К механическим характеристикам относятся:

  • форма передаточного механизма;
  • форме применяемых зубьев;
  • количеству ступеней;
  • направление пересечения осей;
  • нагрузочная способность;
  • значение передаточного числа;
  • прочность при изгибе;
  • величина усилия в зацеплении;
  • передаваемая мощность.

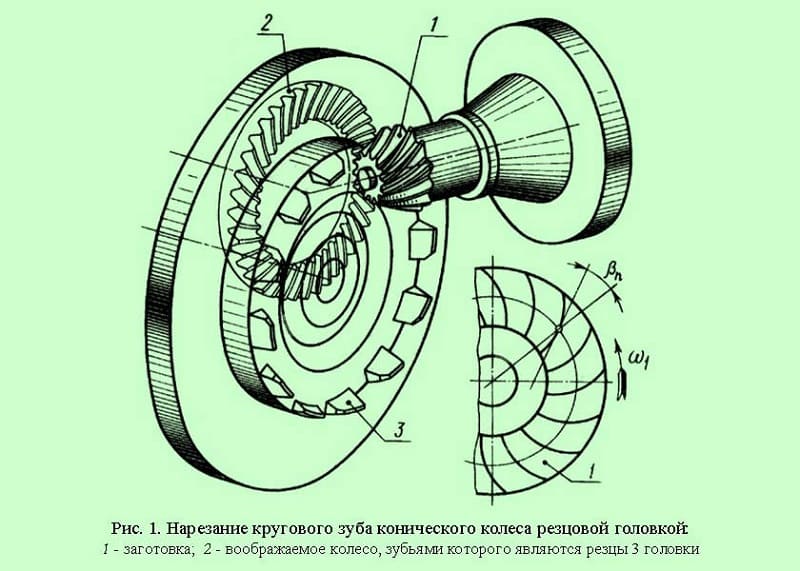

Нарезание зуба резцовой головкой

К характеристикам, определяющим геометрическую форму применяемых колёс, шестерёнок, валов относятся значения углов и линейные размеры отдельных частей деталей.

По форме механизма передачи бывают:

  • чисто конические;
  • цилиндрические конические;
  • конические линейные.

Формы зубьев и способам зацепления устройства изготавливаются следующих видов:

  • прямоугольной формы (прямозубое);
  • зубьями на скос, которые получили название косозубые;
  • округлой формы;
  • в форме спирали с постоянным шагом;
  • эвольвентные;
  • циклоидные;

При внешнем зацеплении шестерни вращаются в противоположных направлениях. Во втором случае вращение происходит в одном направлении.

Важным параметром является показатель круговой скорости вращения. Они подразделяются:

  • с низкой скоростью (так называемые тихоходные, у которых скорость вращения не превышает 3 м/с);
  • среднескоростные (скорость которых достигает 15 м/с);
  • высокоскоростные (для них допускается превышение скорости 15 м/с).

Конструкция подобных механизмов бывает одноступенчатая и многоступенчатая. Схема передачи выполняется с преобразованием характера движения или без него. В первом случае вращательное движение сохраняется на выходе передаточного механизма. Во втором случае оно может быть преобразовано из вращательного движения в поступательное движение.

По форме касательных линий нарезанных зубьев выделяют следующие виды шестерён:

  • С зубьями, боковое ребро которых представляет прямую линию. Линия зуба у них всегда проходит через вершину делительного конуса;
  • У круговых зубьев угол наклона при обработке делается острым. Он получил название линия конуса и измеряется между касательной к выбранной точке и линией самого зуба.

Широко распространённым в таких механизмах является эвольвентное зацепление. При такой форме зацепления происходит перекатывание поверхности ведущего зуба по образующей плоскости ведомого колеса.

Серьёзным недостатком всех конических передач является большие массогабаритные характеристики. Еще одной трудностью является проблема обработки. На конусе, который получен в качестве заготовки будущей шестерёнки значительно сложнее нарезать зубья. Если в кинематической схеме нет элементов с пересекающимися осями, такие механизмы называются гипоидными.

Дальнейшее развитие получили варианты не только с прямыми, но и криволинейными зубьями: круговыми, эвольвеньными, циклоидной формы.

В некоторых устройствах применяется коническая зубчатая передача, у которой колёса имеют прямые зубьями с радиальной нарезкой или нарезкой в форме спирали. Все эти типы применяются для решения конкретных технических задач.

При проектировании расчёт основных технических характеристик, определяющих параметры редуктора, производится с использованием известных выражений. Полученные значения подтверждаются результатами проведенных экспериментов, испытаний, и эксплуатационных данных. Например, опытным путём было установлено, что нагрузочная способность любой конической передачи ниже, чем у цилиндрической. Поэтому при расчёте применяют специальный коэффициент, учитывающий это снижение.

Передаточное отношение определяет, к какому классу относится данный вид механизма. Если передаточное число конической передачи меньше единицы – конструкция понижающая (редуктор). Если этот показатель больше или равен единице – повышающая (мультипликатор).

Он рассчитывается как отношение угловых скоростей на ведомом валу по отношению к ведущему валу.

Криволинейные зубья на шестерёнках конических передач обладают более высокими нагрузочными характеристиками. Работают плавно без рывков и проскальзываний. Это снижает общие динамические нагрузки и уровень шума.

Разработанными стандартами определены величины допусков. Они имеют двенадцать ступеней точности. Каждая из степеней зависит от скорости передаваемого вращения. Разрешенные круговые скорости имеют следующие значения:

  • до 6-й степени точности включительно скорость может достигать 20 м/с;
  • для 7-й степени этот параметр не должен превышать 10 м/с;
  • 8-я степень допускает передачу на скоростях до 7 м/с;
  • у девятой и выше скорости не должны превышать 3 м/с.

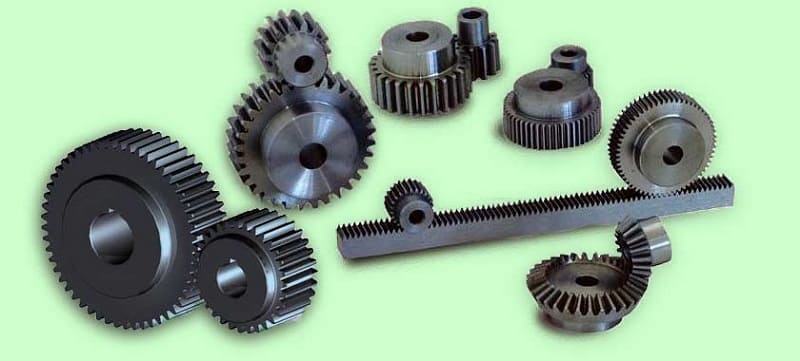

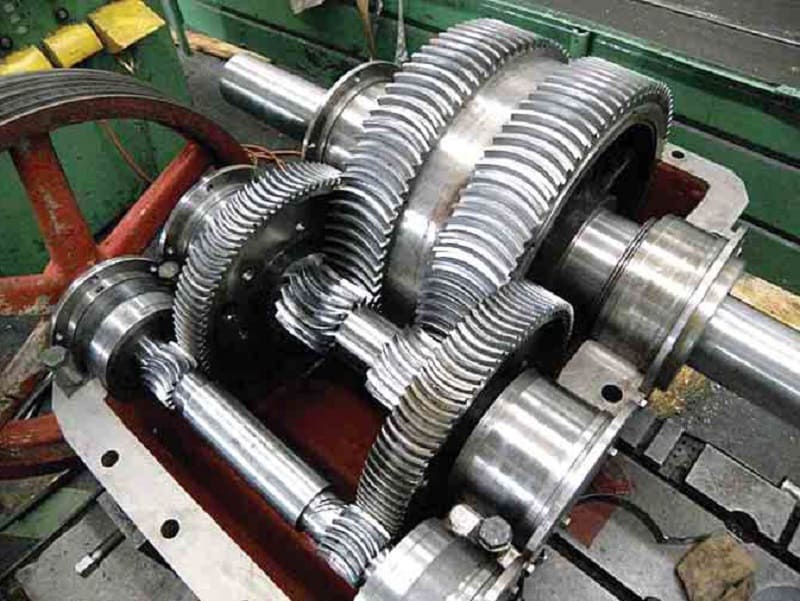

Разнообразие конических зубчатых передач

Основные геометрические параметры

Построение кинематической схемы, технические характеристики, способы обработки отдельных деталей этих механизмов задаются геометрической формой отдельных элементов. Основными геометрическими параметрами, которые рассчитываются при проектировании являются:

  • углы делительных конусов (каждого колеса или шестерёнки);
  • диаметры всех элементов (обоих валов, ведущих и ведомых шестерён);
  • внешний окружной модуль шестерни;
  • расстояние от вершины конуса до его образующей (называется делительное расстояние);
  • расстояние между осей;
  • радиальный зазор применяемых подшипников;
  • делительный диаметр (он определяет величину зуба шестерёнки);
  • диаметр углублений и верхней части зубьев.

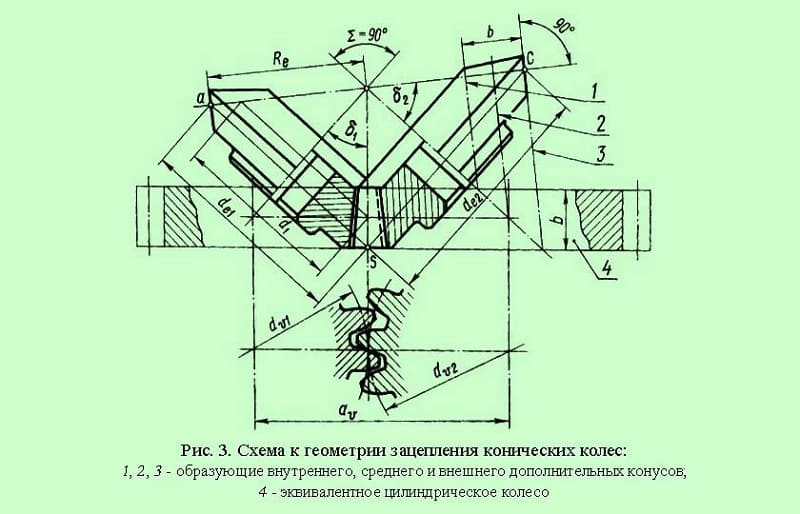

Для удобства проведения расчетов и понимания механизма зацепления вводят три вида торцовых сечений. Это сечения во внешней, внутренней и средней части каждого зуба.

Уменьшение толщины зубьев по направлению к вершине приводит к созданию надежного зацепления во время движения. Угол наклона по направлению к вершине определяет параметры, задаваемые при обработке.

Под линией зубьев понимают пересечение двух прямых. Одна образована боковой поверхностью зуба, вторая является краем делительной конической поверхности.

Для улучшения эксплуатационных характеристик — повышения износостойкости, сопротивления при контакте, уменьшение заедания и лучшей передачи коническим зубчатым колёсам энергии вращения используют метод выравнивания коэффициентов удельного скольжения.

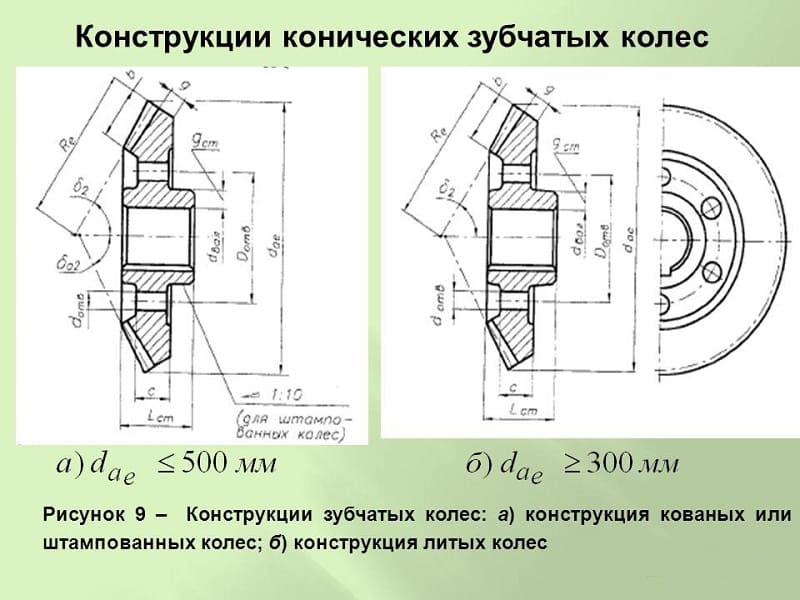

Конструкция конических зубчатых колес

С этой целью колесо и шестерню стараются изготовить с одинаковыми параметрами смещения, но с разными знаками. Например, для шестерни задают параметр со знаком плюс, а для колеса со знаком минус.

Основные геометрические соотношения задаются на этапе разработки всего механизма конической передачи качество передачи. Геометрические параметры рассчитываются на основании известных соотношений.

Усилия в зацеплении

Обеспечение высокой надёжности работы, точности передачи крутящего момента производится благодаря правильному расчету параметров всех сил, которые оказывают воздействие на механизм в процессе работы. Коническая зубчатая передача подвержена воздействию одновременно нескольких сил.

Суммарный результирующий вектор всех сил складывается из отдельных составляющих.

Сила, обеспечивающая нормальное зацепление зубьев называется силой нормального давления.

Она складывается из трёх составляющих. Окружной силы, осевой и радиальной.

Величина каждой из составляющих вычисляется по классическим физическим выражениям. Они приведены в справочниках по расчёту зубчатых передач. Каждое из расчетных выражений учитывает специфику соединений, размеры механизма, параметры зацепления.

Для предотвращения эффекта заклинивания зубьев во время зацепления необходимо произвести точную оценку величины силы направленной вдоль оси вала. Другая осевая сила направлена от вершины зуба, то есть конуса к центру. Направление и скорость вращения обоих типов колёс (ведущего и ведомого) определяет направление воздействия так называемых окружных сил.

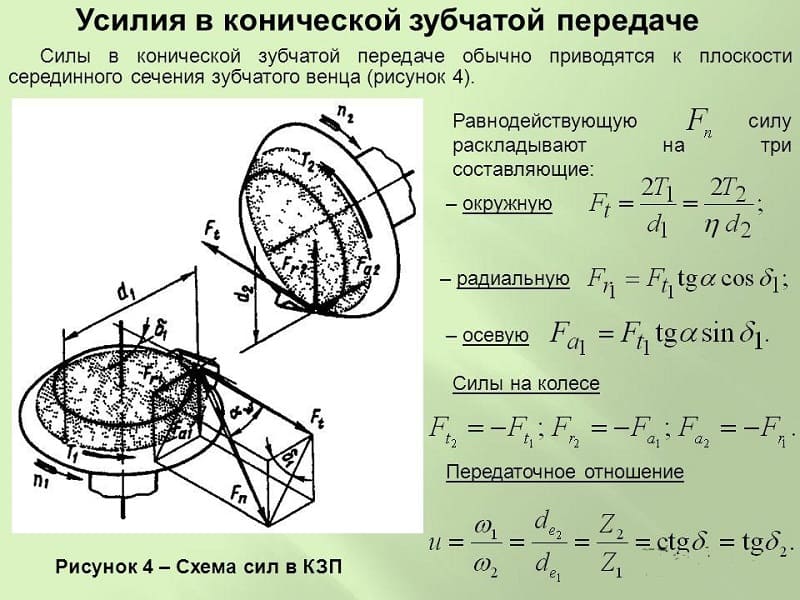

Усилия конической зубчатой передачи

Вектор сил, имеющий радиальную направленность, стремится к осям на которых вращаются колёса.

Достоинства и недостатки

Применение данной кинематической схемы наглядно показало наличие преимуществ.

К положительным моментам можно отнести:

  • способность изменять направление передаваемого движения;
  • широкая область применения;
  • эффективно реализована передача, преобразование, увеличение мощности вращательного движения между осями передачи расположенными под углом друг к другу;
  • достаточно широкий диапазон задания углов передачи крутящего момента от ведущего элемента к ведомому;
  • широкая вариативность при компоновке разрабатываемых зубчатых и комбинированных систем;
  • высокие нагрузочные характеристики (данные устройства способны передавать мощность величиной до 5000 кВт);
  • эксплуатация и обслуживание не вызывает трудностей;
  • удаётся получить высокий КПД.

К недостаткам специалисты причисляют:

  • нагрузочная способность ниже, чем у цилиндрических конструкций (в среднем она на 20 процентов ниже);
  • невысокая несущая способность (этот показатель ниже на 15 процентов);
  • сложность и трудоёмкость в изготовлении колёс с заданными параметрами зубьев (количеством, величиной, углом наклона);
  • повышенные требования к точности нарезания зубьев;
  • возникновение повышенных осевых и изгибных нагрузок на все валы (особенно этот эффект наблюдается между валами, расположенными консольно);
  • необходимость регулировки процесса передачи вращения;
  • обладают большей массой, чем другие зубчатые передачи;
  • высокие затраты на производство и обслуживание;
  • возникают трудно разрешимые проблемы при проектировании и изготовлении систем с изменяемым передаточным числом;
  • повышенная общая жёсткость конструкции.

Применение механизма

Область применения подобных передач целесообразно рассматривать по трём наименованиям: скоростные, силовые, приборные. Все они получили широкое распространение в различных отраслях промышленности. Зубчатые колёса хорошо зарекомендовали себя при создании самых сложных кинематических схем.

Скоростные передачи предназначены для повышения скорости передаваемого вращения. Они успешно применяются в редукторах турбомашин, коробках перемены передач автомобилей (механических и автоматических).

От силовых передач требуется значительное повышение мощности передаваемого вращения. Они эксплуатируются в крановых установках, прокатных станах, тяговых механизмах различного назначения. Такие конструкции работают на малых скоростях. Благодаря этому удаётся передавать большие крутящие моменты. Главным требованием, которое предъявляют к элементам таких систем – плотный контакт между зубьями входящими в зацепление.

На практике распространение получил класс гипоидных агрегатов. Их устанавливают в механизмы и оборудование которые, используются в общем машиностроении. Например, грузовых и легковых автомобилях (в качестве элементов трансмиссии). Особое место такие системы занимают в вертолётостроении. Их применяют на летательных аппаратах практически всех конструкций. Этого удалось добиться благодаря применению зубчатых колёс оснащённых круговыми зубьями. Увеличением угла наклона зуба позволяет передаче работать более плавно. В этом случае удаётся избавиться от рывков и проскальзываний. Наиболее эффективным считается угол т равный 35°. Такие колеса обладают повышенной несущей способностью, надёжностью и долговечностью. Данные передачи работают плавно и практически бесшумно. Они надёжно выполняют свои функции, даже на высоких скоростях. Эта способность реализована благодаря многопарному зацеплению. Такой механизм позволяет снизить динамические нагрузки и предотвратить проскальзывание. Конструкции подобного вида активно применяются в приводе несущих винтов вертолетов различных аэродинамических схем.

Приборные или отсчетные устройства применяют в механизмах научно — исследовательских приборов, счетно-решающих устройствах, бытовой технике. Ведущие и ведомые элементы в этих устройствах могут изготавливаться из цветных металлов или синтетических и полимерных материалов.

Основным требованием к коническим системам в таких агрегатах является соблюдение высочайшей кинематической точности при изменении направления вращения.

В ней должны быть хорошо согласованы углы наклона ведущего и ведомого колеса, точно выверен угол поворота.
