Надежность, долговечность, привлекательный внешний вид – основные требования, предъявляемые к деревянной корпусной мебели. Эксцентриковая стяжка – специальное крепежное соединение, которое обеспечивает выполнение этих требований. Его также называют «растекс» или «минификс».

Преимущества эксцентриковой стяжки:

  • повышение прочности соединения, за счет того, что стяжка выступает в качестве ребер жёсткости;
  • обеспечение скрытого соединения, то есть отсутствие на мебельных фасадах видимых элементов креплений;
  • возможность крепления деталей под разными углами;
  • неоднократная сборка и разборка конструкции без потери соединения.

Основным недостатком, ограничивающим использование этого вида крепежа, являются сложности, возникающие при его установке, и по стоимости этот вид крепления дороже, чем другие.

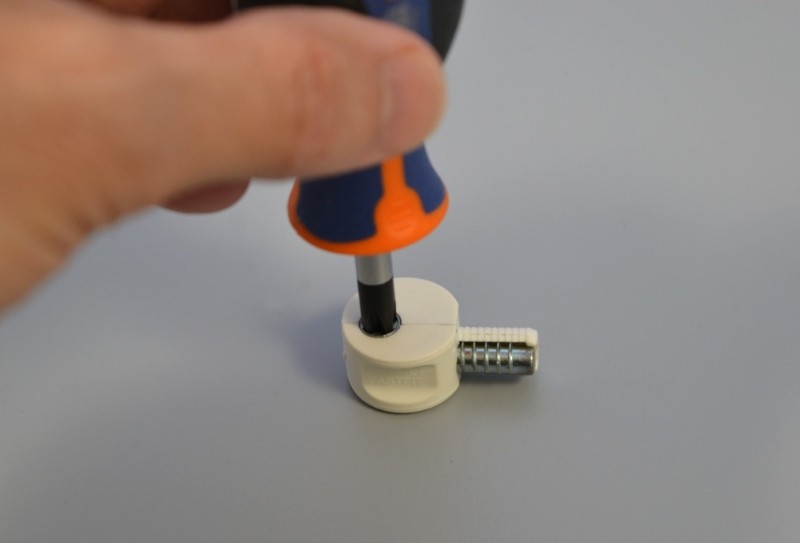

Эксцентриковая стяжка

Виды эксцентриковой стяжки

Минификс состоит из двух основных элементов:

  1. Шток, служащий винтом эксцентриковой стяжки.
  2. Эксцентрик – имеет вид цилиндрической поверхности, насаженной на вал так, что их оси параллельны, но не совпадают. Предназначение эксцентрика – преобразовывать движение вращения в поступательное движение.

Дополнительные элементы мебельного минификса, которые могут быть в комплекте:

  • заглушка, выполняет декоративную функцию;
  • втулка (дюбель, футорка) из пластика или металла, выполняет функцию гайки (производители постепенно отходят от производства стяжки такой конструкции).

Стандартные виды эксцентриковых стяжек могут отличаться размерами эксцентриков и штоков. Наибольшее распространение получили эксцентрики диаметром 15 мм, но могут быть 12 мм и 25 мм, и глубиной — 12,5 мм.

Стандартный диаметр тела винта 6 мм и 8 мм. Они могут быть длиной:

  • 10 мм – применяются, в основном, при сборке полок;
  • 26 и 34 мм – используются для крепежа ответственных деталей в мебели.

Кроме стандартной стяжки бывают менее распространённые виды:

  • угловые – представляют собой два винта, соединенных шарнирно и два эксцентрика, применяются для соединения деталей под углами, отличными от 90 градусов, но применяются нечасто, так как в мебели все углы, в основном, прямые;
  • двухсторонние – в комплекте 2 эксцентрика и двухсторонний соединительный винт, длиной до 84 мм, предназначается для закрепления, например, смежных полок, расположенных с двух сторон от стенки.

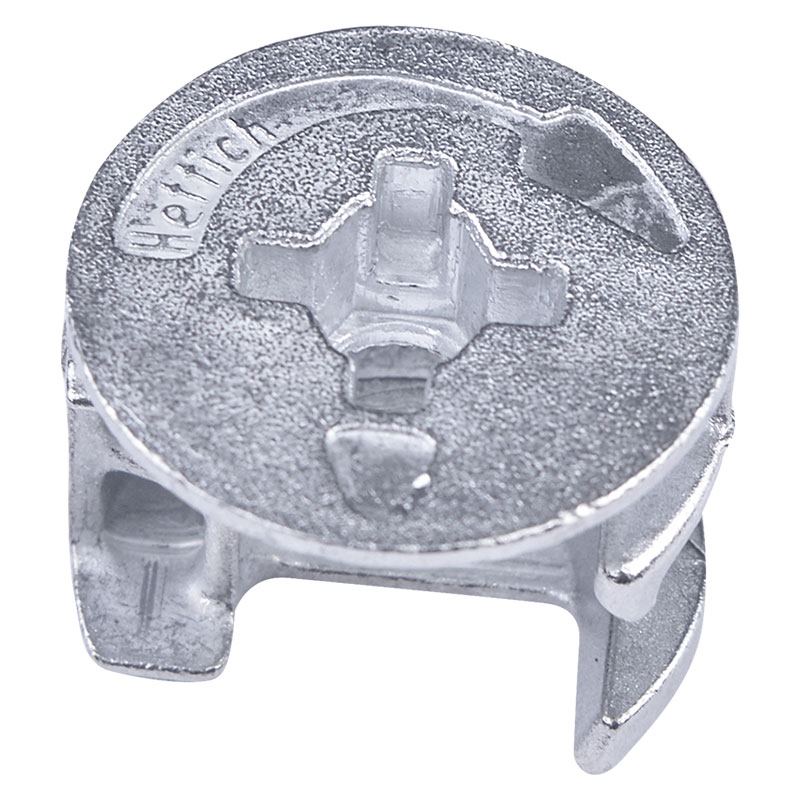

Rastex 15/15

В зависимости от материала, из которого сделаны элементы крепления, стяжка бывает:

  • пластмассовая – используется для соединения небольших конструкций, на которые не воздействует существенная нагрузка;
  • металлическая – применяется для соединения громоздких конструкций, например кухонной мебели, может быть усилена корпусом, в который помещается футорка.

Лидер производства крепежного оборудования – немецкий концерн Hettich, разработал минификсы Rastex 15 (для панелей 12-22 мм) и Rastex 12 (соединение панелей толщиной 12 мм). Инновация заключается в том, что эксцентрики отливаются под давлением из цинкового сплава. Они имеют внешние и внутренние зубчатые фиксаторы, благодаря которым повышается надежность крепления и исключается смещение деталей при сборке.

Сфера применения

Такой тип крепления, как минификсы применяют тогда, когда надо скрыть крепежные элементы, к примеру, на мебельном фасаде. Из-за особенностей сверления пазов под винт и эксцентрик этот способ распространен, в основном, при фабричном монтаже мебели. Но знание основных принципов, наличие специализированного оборудования и небольшие навыки позволят освоить этот вид креплений и начинающему домашнему мастеру.

Основное назначение эксцентриковой стяжки — соединить детали под прямым углом. Такое соединение бывает:

  • Г-образное;
  • Т-образное.

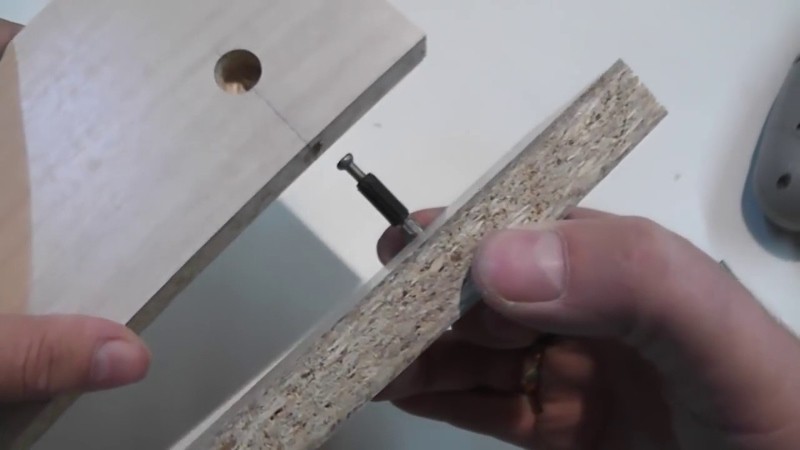

Применение мебельных эксцентриков

Оно применяется для спряжения мебельных деталей столов, тумб, комодов. Таким же способом соединяются детали при монтаже шкафов и полок. Специалисты рекомендуют использовать как дополнение деревянные шканты, которые будут направлять соединяемые элементы, а эксцентрик их будет стягивать.

Механизм соединения элементов мебели при помощи минификса без втулки заключается в следующем:

  1. В отверстие диаметром 5 мм на поверхности одного из соединяемых элементов вкручивается винт.
  2. На винт отверстием, размером 8 мм, расположенным в торцевой части, надевается второй элемент.
  3. В паз на поверхности второго элемента, диаметром 15 мм, вставляется эксцентрик.
  4. С помощью отвертки эксцентрик проворачивается в направлении движения часовой стрелки на 180 градусов, фиксируя соединение. Может использоваться простая отвертка, плоская или крестообразная, или шестигранный ключ.

Принцип скрепления деталей стяжкой со втулкой подобный. Различие заключается в том, что отверстие под основание винта выполняется сверлом 10 мм, в нем на клей ПВА закрепляется пластиковая втулка, куда вкручивается винт. Остальные этапы такие же, как и при использовании минификса без втулки.

Сборка мебели этим методом при наличии опыта подобной работы осуществляется просто и быстро.

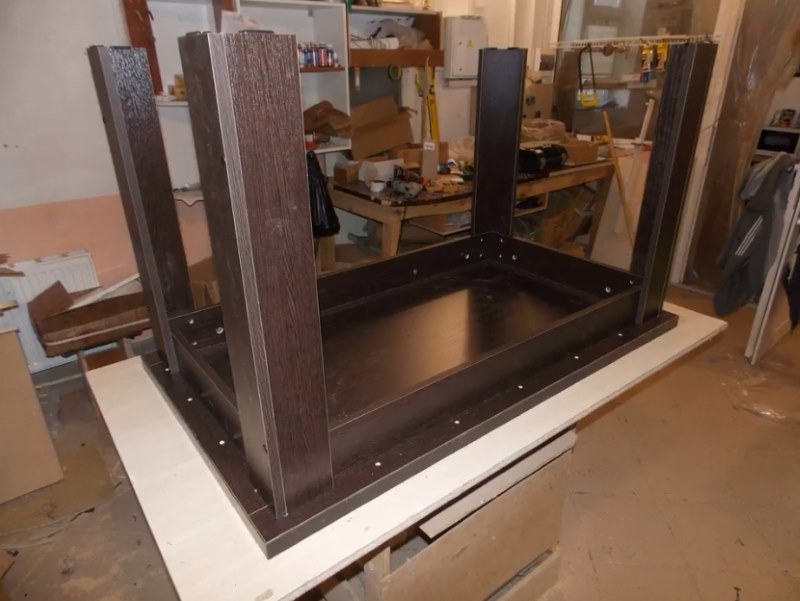

Минификсы при изготовлении стола

Разберем, как работает этот тип крепления на примере сборки ящика для комода и непосредственно комода.

Сборка ящика

Сборку ящика с эксцентриковой стяжкой рекомендуется осуществлять в такой последовательности:

  1. Закрутить эксцентриковый винт в фасадную поверхность ящика.
  2. В выемки по бокам отверстия под винт вставить шканты, уплотнить их молотком.
  3. Вставить на шканты и шток боковую часть ящика.
  4. Молотком помочь боковине плотно занять место.
  5. Вставить до упора в паз в боковине эксцентрик.
  6. Не прилагая большие усилия, провернуть эксцентрик до упора.
  7. Повторить все действия с другой стороны.
  8. Вставить в пазы дно ящика.
  9. Евровинтами прикрутить вязку ящика.
  10. Степлером зафиксировать дно.
  11. С боковой стороны дотянуть евровинты ключом.
  12. Прикрепить ручку.

Сборка комода

Чтобы правильно сделать комод требуется следовать указаниям по креплению, приведенным в чертеже конструкции. В основном, стяжка с помощью эксцентрика целесообразна при креплении крышки комода, чтобы не нарушать ее внешний вид отверстиями.

Порядок сборки комода следующий:

  1. В отверстия на боковых частях комода закрепить саморезами направляющие под ящики. Правая и левая направляющая обозначены буквами «R» и «L» соответственно
  2. Чтобы собрать основу комода, в отверстия в боковинах надо вставить евровинты для прикрепления цоколя. Затем стянуть боковины и цоколь. Места выхода евровинтов закрыть заглушками в цвет боковин.
  3. Перевернуть комод так, чтобы подножие оказалось внизу.
  4. Вставить шканты в верхнюю торцевую часть боковин.
  5. Вставить эксцентриковые штоки в отверстия на краях крышки комода.
  6. Установить крышку таким образом, чтобы штоки и шканты заняли свои пазы.
  7. С внутренней стороны комода установить эксцентрики и скрутить стяжку.
  8. Дополнить ящики направляющими, вставить их в комод.
  9. Закрепить заднюю стенку.

Таким образом, благодаря эксцентриковой стяжке удается обеспечить незаметность соединения на фасадах ящиков и на крышке комода.

Установка эксцентриковой стяжки

Соблюдение установочных размеров – основное условие, выполнение которого гарантирует правильность установки и совпадение всех элементов стяжки. Установочные размеры одинаковы для любого вида стяжки. Они обобщены в таблице.

Назначение пазаРазмерГде выполняетсяЧем выполняется
ДиаметрГлубина
под эксцентрик15 (12) мм12,5 ммНа поверхности скрепляемой деталифрезером Форстнера

и ограничителем глубины

под винт8 (6) ммОпределяется длиной штока:

24, 34 или 41 мм

С торцевой части скрепляемой детали, перпендикулярно отверстию под эксцентрик, центр отверстия на расстоянии 8 мм от кромки деталидрелью со сверлом 8 мм
под основание винта5 мм11 ммна поверхности второй деталидрелью со сверлом 5 мм
под втулку (футорку)10 мм11 ммна поверхности второй деталидрелью со сверлом 10 мм

Установка эксцентриковой стяжки включает три основных этапа:

  1. Разметка пазов под элементы стяжки.
  2. Присадка отверстий на соединяемых элементах.
  3. Установка минификсов — монтаж эксцентриковой стяжки.

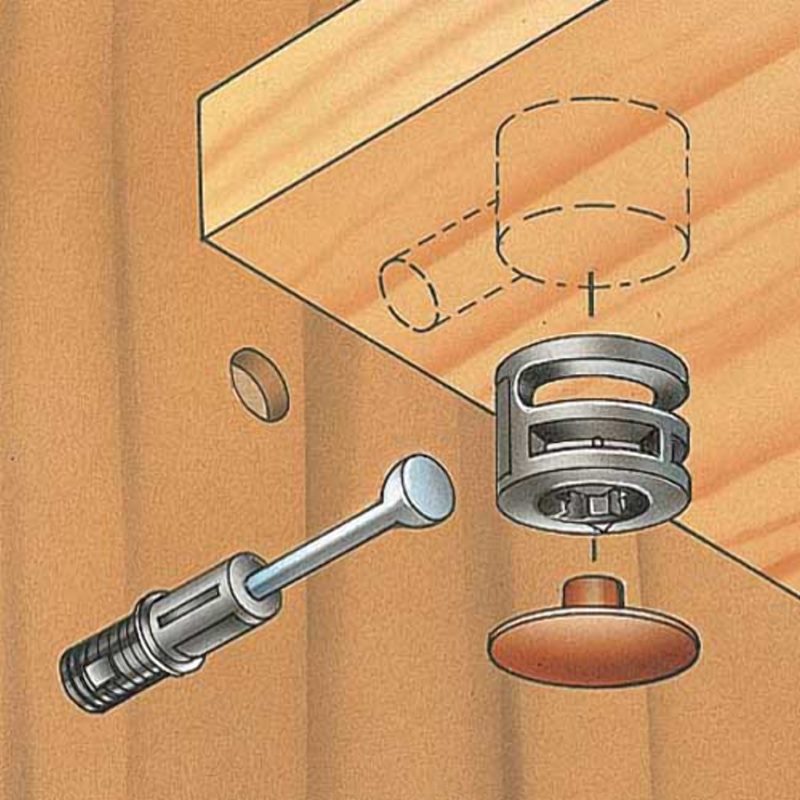

Установка стяжки

Стадия установки минификсов была подробно рассмотрена ранее. Соединяя элементы стяжки, следует уделить внимание тому, как расположен шток. Если он основательно завинчен – не будет возможности повернуть эксцентрик до конца, в таком случае детали как следует не закрепятся. Если шток не докрутить, то это также негативно влияет на качество соединения.

На описании порядка действий по разметке и присадке пазов остановимся более подробно.

Разметка под эксцентриковую стяжку

Ключевым этапом, обеспечивающим правильную установку эксцентриковой стяжки, является нанесение разметки под отверстия для минификсов. Отметки наносятся карандашом или шилом. При этом если используется шило, то его надо лишь слегка прижимать к поверхности, не вдавливая. Разметку можно наносить на скрепляемые детали двумя способами.

  1. Нанесение разметки вручную.

При нанесении разметки понадобится линейка или угольник, рулетка (для нанесения на длинные детали). Чтобы выполнить разметку, надо элементы, которые соединяются, положить друг на друга немного сместив и нанести отметки под отверстия для штока и эксцентрика.

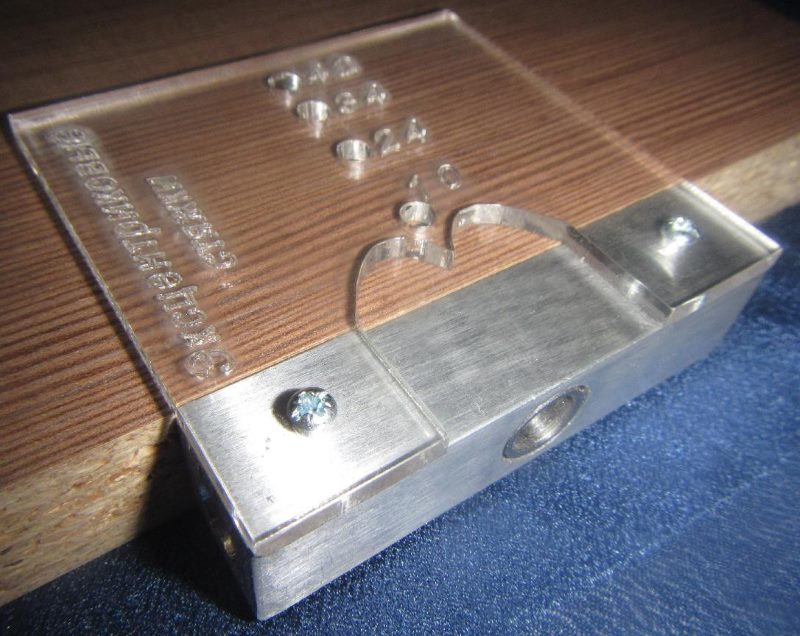

Шаблон под минификс

На том элементе, где предполагается установить эксцентрик, следует отметить место под центр паза. Он должен быть расположен на расстоянии от кромки детали, равном установочному размеру.

  1. Нанесение разметки с помощью шаблона.

Применение специальных шаблонов упрощает и ускоряет нанесение разметки под стяжку. Основное преимущество этого способа – точность. Шаблоны можно приобрести готовыми или сделать самостоятельно. Готовый шаблон – более универсальный, он дает возможность сделать чертеж разметки под эксцентриковую стяжку для элементов разного размерного ряда.

Присадка под эксцентриковую стяжку

Высверливание отверстий, или как говорят, присадка под эксцентриковую стяжку, — стадия от которой зависит качество крепления элементов мебельной конструкции. Сам процесс сверление пазов сопровождается сложностями. Важно не только соблюдать все размеры, но и учесть, что паз под эксцентрик не должен быть сквозным. Для его высверливания необходимо воспользоваться специальным сверлом Форстнера и ограничителем глубины при сверлении. Самостоятельно впервые выполнить такую работу непросто.

Требуемые инструменты:

  • фрезер и сверло Форстнера;
  • дрель с двумя сверлами по дереву (диаметром 5 мм и 8 мм);
  • шуруповерт или отвертка.

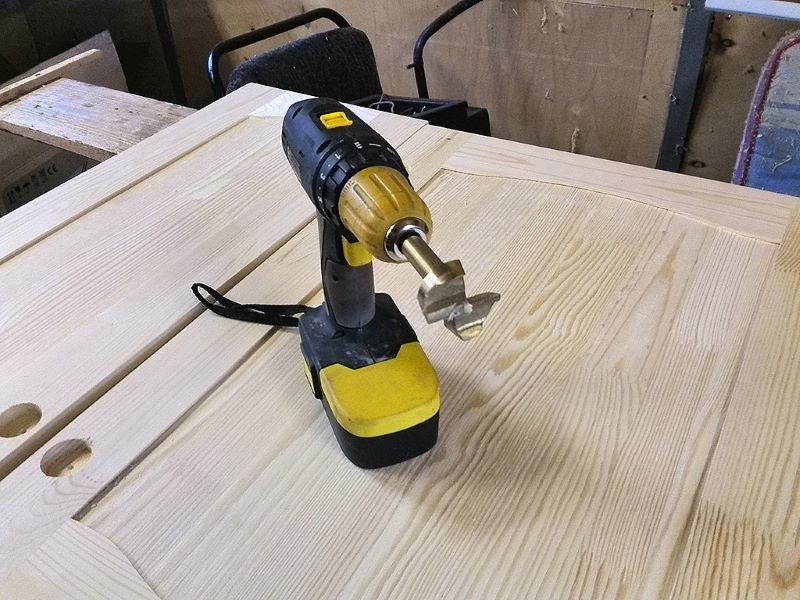

Сверло Форстнера

Для установки такого соединения требуется просверлить три отверстия различных по диаметру и глубине. Обязательный порядок действий при просверливании пазов под мебельные минификсы, следующий:

  1. Проделать в поверхности одного из скрепляемых элементов несквозной паз для установки эксцентрика. Стандартные размеры паза: диаметр 15 мм и глубина 12,5 мм. Его центр располагается от торца детали на расстоянии, соответствующем длине штока. Его высверливают сверлом Форстнера, благодаря чему эксцентрик можно без зазоров посадить в паз. Чтобы точно высверлить такой паз следует воспользоваться ограничителем глубины. Иначе есть вероятность испортить поверхность мебели, если сверло пройдет насквозь.
  2. Высверлить отверстие под винт в торце этого же элемента перпендикулярно пазу под эксцентрик. Если он имеет диаметр – 8 мм, то и отверстие должно иметь такие же размеры. Оптимальное расстояние между центром отверстия в торце под такой шток и поверхностью элемента мебели – 8 мм (середина толщины ЛДСП).
  3. Для укрепления винта в поверхности второй сопрягаемой детали проделать несквозное отверстие (глубиной 12 мм и диаметром 5 мм).

Еще один способ сделать пазы под присадку – применить готовый кондуктор. Он облегчит работу по разметке и сверлению. При работе с кондуктором рекомендуется такой порядок действий:

  1. Установить кондуктор на деталь, отметить место расположения паза под эксцентрик через специальное отверстие в кондукторе.
  2. Фрезой Форстнера сделать паз под эксцентрик.
  3. Вставить в отверстие кондуктора штифт для разметки. Установить кондуктор на торцевую часть детали и высверлить отверстие под винт.
  4. Сделать установочное отверстие для винта во второй детали.

Таким образом, эксцентриковая стяжка является оптимальным вариантом крепления фасадных деталей корпусной мебели. В домашнем производстве ее применение несколько ограничено из-за сложности выполнения пазов под конструктивные элементы стяжки. Но при наличии специализированных, доступных по цене приборов (кондуктор, фрезер) с такой задачей сможет справиться даже начинающий мастер. Эксцентриковая стяжка незаменима в случае необходимости обеспечить незаметность креплений и при частой разборке мебели.
