Муфта — это цилиндрическое по форме устройство, соединяющее два вала, трубы или отрезка провода. Они используются для постоянного или временного соединения, могут быть управляемыми. Классификация устройств насчитывает десятки разновидностей. Они применяются во всех отраслях жизни человека.

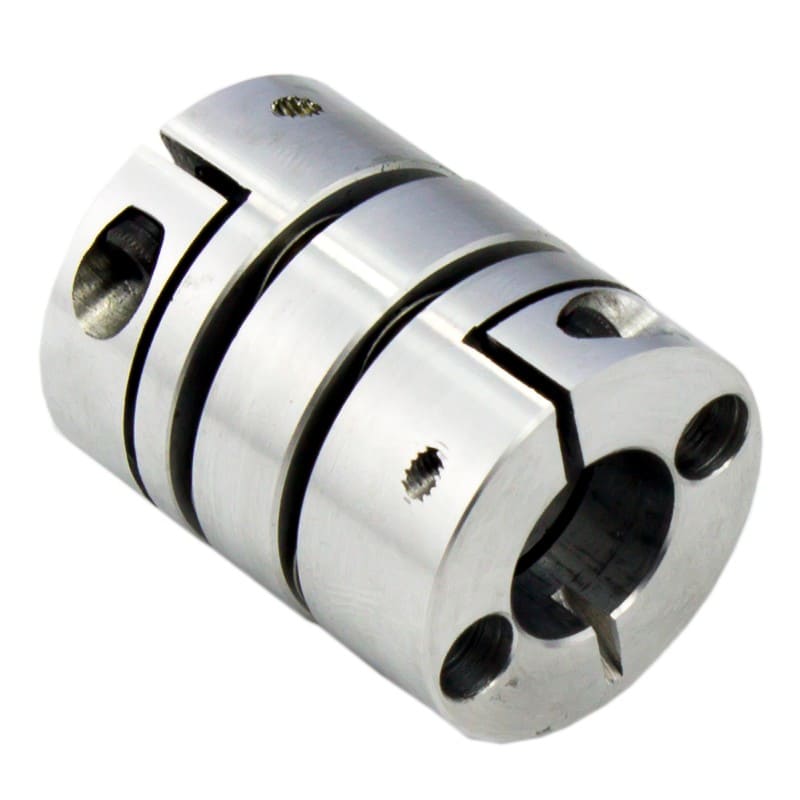

Что такое муфта

Что такое муфта

Что такое муфта? Это механизм для соединения приводных валов или трубопроводов.

Для чего нужна муфта? Основная задача:

  • механической — соединить два вала для передачи вращения;
  • соединительной — соединить два участка трубопровода для создания единой герметичной трубы.

Механические муфты выполняют и другие вспомогательные функции, такие, как ограничение предельной мощности на валу, предотвращение реверсивного вращения и некоторые другие.

КПД муфты определяется ее конструкцией. Наибольшими значениями этого параметра обладают жесткие конструкции, передающие энергию без потерь.

Фрикционные и упругие разновидности допускают потерю от 2 до 15 % энергии.

Виды муфтовых соединений

Механические муфты имеют много подвидов. Все они относятся к постоянным разъемным соединениям.

Жесткие

Для крупных конструкций, например, гребных валов, они служат для постоянного соединения раздельно изготавливаемых и перевозимых секций в единое целое на судоверфи. Здесь используются жесткие соединения, фланцевые или втулочные с фиксирующим элементом.

Фланцевая муфта представляет собой фланец, выточенный или приваренный на торце вала. в отверстия фланца пропускаются болты или шпильки, которыми он притягивается к ответному фланцу на другой секции вала.

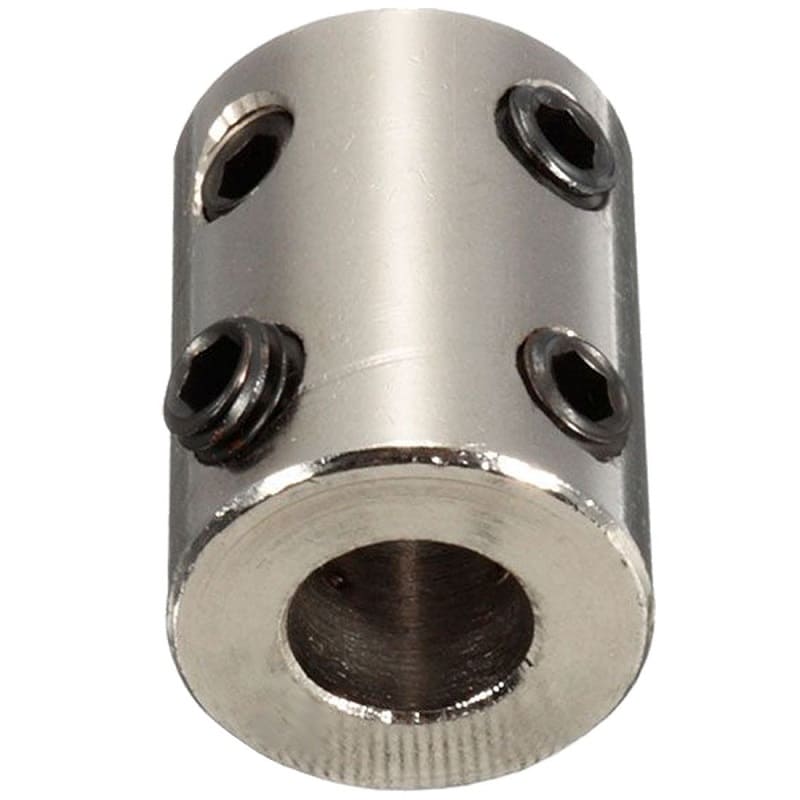

Жесткая муфта

Все муфтовые соединения требуют строгой соосности сопрягаемых валов. При ее нарушении возникают напряжения изгиба и радиальные биения, деформирующие и разрушающие соединение.

Исключением служит кулачково-дисковый механизм. Он была разработана Джоном Олдэмом в начале XIX века специально для параллельных, но не соосных валов.

Упругие

Если в ходе работы на валу возникают вибрация и динамические нагрузки, для их поглощения используют упругие муфты. Они имеют эластичный компонент для поглощения энергии. В фланцевых -это полимерные втулки, надетые на болты или шпильки. В кулачковых упругий элемент выполняют в виде эластичного зубчатого колеса из плотных пластмасс.

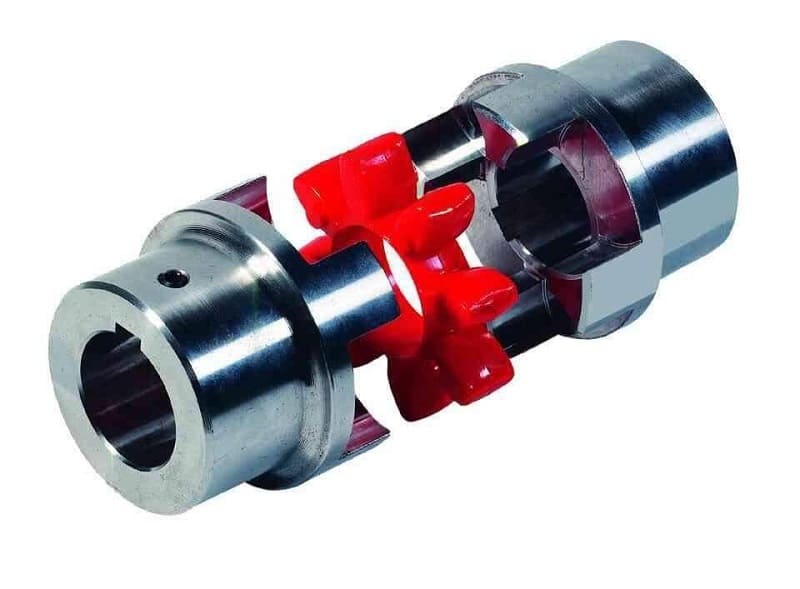

Упругая муфта

Сцепные

Служат для периодического подключения и отключения ведомого вала от ведущего. В них одна часть муфты зафиксирована на одном валу, а вторая скользит вдоль другого вала, входя в зацепление я первой и выходя из него. По конструкции средин них различают:

  • Зубчатые. В зацепление входят зубцы или кулачки.

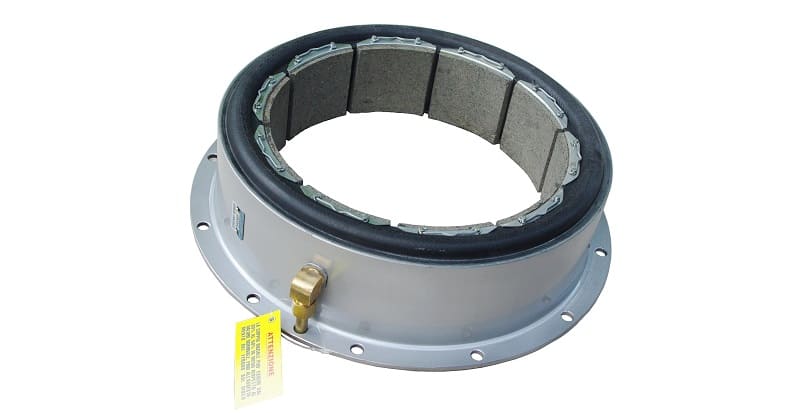

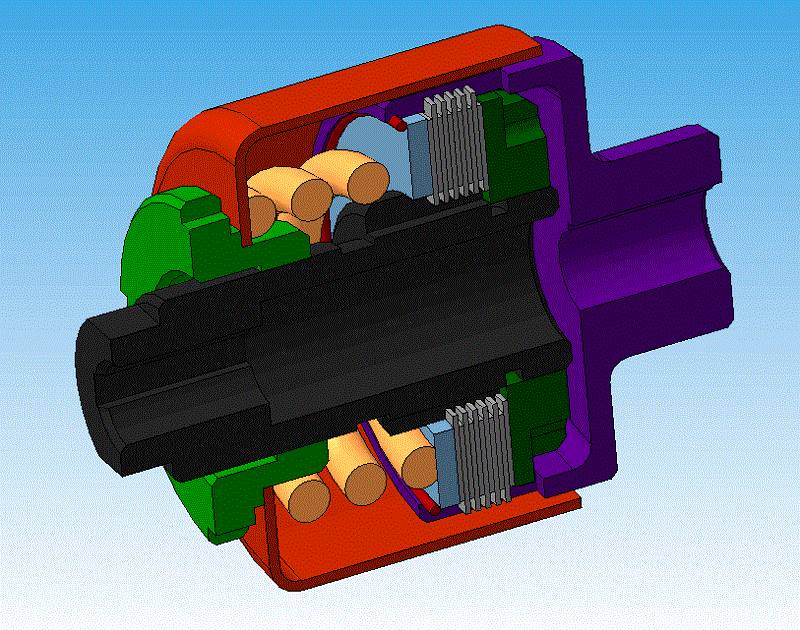

  • Фрикционные. Зацепление осуществляется за счет трения. Различают дисковые и конические муфты. Прижим осуществляется пружиной. Такие механизмы могут соединяться при вращающихся с разной скоростью валах, их используют для работы сцепления в транспортных средствах и ручных строительных механизмах с бензоприводом.
  • Магнитные. Валы соединяются силой притяжения мощных постоянных магнитов такое соединение не требует физического контакта, поэтому вращение может предаваться через мембрану или стенку немагнитного сосуда на границе двух сред, например, газа и жидкости. Такие приводы используются для перемешивания жидкостей в пищевом и фармацевтическом производстве.
  • Гидродинамические. Движение передается рабочей жидкостью от ведущей крыльчатки к ведомой. Крыльчатки вращаются в общей рабочей камере, но не соприкасаются. Лучше остальных гасят колебания и удары. Используется в автомобильных трансмиссиях.
  • Электромагнитные. действуют аналогично, но силу зацепления обеспечивает электромагнит.

Виды муфт расположены в списке по мере убывания КПД.

Безрезьбовое компрессионное зажимное соединение gebo

Зажимные фитинги системы Gebo не так давно появились на рынке, но уже завоевали заслуженную популярность там, где требуется соединить две стальных трубы. Они позволяют обойтись без трудоемких операций по сварке или нарезке резьбы, не всегда возможных из-за особенностей места установки. Так, например, если стык приходится на труднодоступное место, в нем невозможно нарезать резьбу. Или в месте стыка расположены легковоспламеняющиеся материалы. Еще один вариант- ремонт газовых труб после утечки. Сварку нельзя начать до полного проветривания помещения.

Соединение GEBO

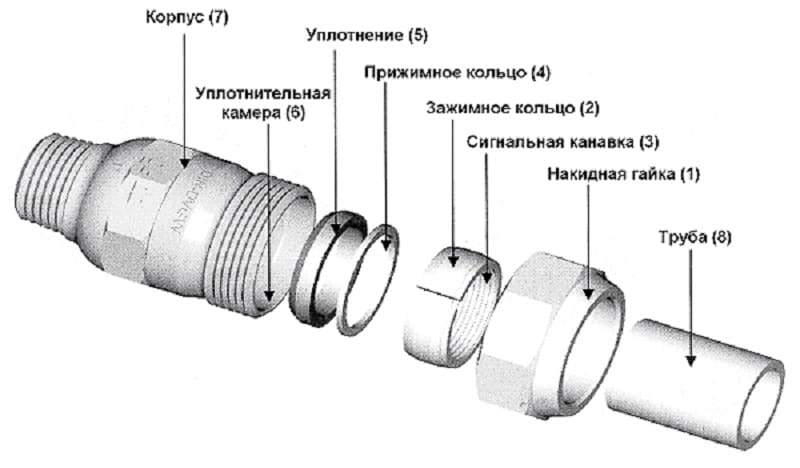

Фитинг Gebo представляет собой металлический корпус, с одного конца которого установлено зажимное приспособление. На корпусе нарезана резьба, на нее навинчивается гайка. Под гайкой расположено зажимное кольцо с коническим сечением, прижимное кольцо и прокладка из эластичного материала. Фитинг просто надевается на конец стальной трубы, Гайка завинчивается и кольца обжимают прокладку. Она плотно прижимается к поверхности трубы, надежно герметизируя соединение.

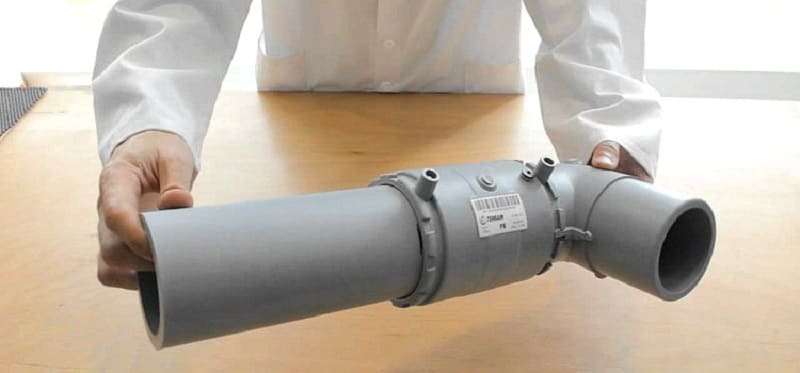

Муфты для ремонта

Служат для ремонта трубопроводов. используется два основных вида таких приспособлений:

  • Стыковые. В месте неисправности вырезается кусок трубы, и вместо него вставляется ремонтная муфта. С двух сторон она имеет соединения: резьбовые, фланцевые или сварные. Ответные части соединений устанавливаются или формируются на концах трубопровода.
  • Обжимные. Представляют собой хомут, надеваемый на поврежденный участок трубы. Под хомут подкладывается (или является его частью) слой уплотняющего упругого материала. Хомут затягивается, прижимая уплотняющий материал к повреждению и герметизируя его.

Обжимные служат средством оперативного, временного ремонта. Они не должны использоваться на постоянной основе. Могут устанавливаться только на жестких трубах (сталь, пластик) и подлежат замене на исправный участок трубы при первой возможности.

Стыковые применяются для постоянного ремонта жестких трубопроводов.

Для гибких шлангов малого давления (например, для садового полива или дренажного насоса) они могут использоваться и на постоянной основе. Используют их также и для сращивания кусков шланга.

Классификация муфт

По способу своего функционирования муфты подразделяются на

  • механические;
  • электрические;
  • гидравлические;
  • магнитные.

По возможности управления различают:

  • постоянного зацепления;
  • управляемые.

Управляемые муфты позволяют временно рассоединять валы с остановкой вращения или без таковой. По типу привода они подразделяются на:

  • Механические. В качестве привода используется мускульная сила человека.
  • Пневматические.
  • Гидравлические. Требуют наличия на станке или механизме системы гидравлики.
  • Электромагнитные. Наиболее современные, легко интегрируются в цифровые системы управления.
  • Самоуправляемые. По достижении определенного условия (скорости вращения, крутящего момента или самопроизвольного реверса) срабатываем механизм, временно или постоянно расцепляющий валы. Служат в качестве предохранительных устройств. Из-за сложности конструкции, изготовления и обслуживания вытесняются автоматизированными системами с датчиками и электроприводом.

По упругости сцепки различают

  • жесткие, осуществляют постоянное зацепление;
  • компенсирующие, способны работать в условиях неполной соосности валов;
  • упругие (компрессионные муфты), компенсируют крутильные или продольные колебания и удары, передаваемые от источника энергии;
  • сцепные, управляемые механизмы для коммутации валов, к ним относятся кулачково- дисковые и фрикционные муфты.

В сложных случаях применяют комбинированные муфты, соединяющие в себе несколько классификационных признаков.

Распространенные ошибки установки

В электрике применяются так называемые термоусадочные муфты, используемые для электро- и гидроизоляции концов и стыков электрических проводов и кабелей. Они представляют собой отрезки трубок из специального пластика, сильно уменьшающегося в размерах при нагревании и обжимающего конец или стык провода до его полной герметизации.

Распространенными ошибками при их монтаже являются:

  • неправильное цветовое обозначение фаз или контактов
  • наличие воздушных пустот после усадки;
  • перегрев муфты, ведущий к ее повреждению или разрыву;
  • неправильный выбор начального диаметра муфты и нарушение герметичности из-за неполного обжатия.

Тщательное соблюдение технологии и простая внимательность при работе позволяет избежать досадных оплошностей

Назначение

Механические муфты предназначены для:

  • передачи энергии между двумя валами, находящимися на единой оси либо под некоторым углом;
  • подключение и отключение ведущего и ведомого вала;
  • защиты агрегата от перегрузок;
  • компенсации ударов и колебаний, возникающих при работе механизма.

Муфтовое соединение

Ремонтные муфты переназначены для сращивания двух труб или временной ликвидации утечки.
