Рабочее давление в любой трубопроводной системе или емкости, требует постоянного контроля со стороны обслуживающего персонала. Для выполнения измерения давления применяют измерительный прибор под названием манометр. С его помощью получают информацию о состоянии технологической системы. Эти измерительные датчики выпускают в двух исполнениях, для измерения высокого и низкого давления. Кроме того, необходимо учесть и то, что по трубопроводным системам может передаваться различная рабочая среда, например, холодная вода, под давлением 2-4 атм. или перегретый пар с рабочей температурой более 130 градусов. Такое положение вещей привело к тому, что на практике применяют разные способы установки манометров в трубопроводные системы или емкости.

Установка манометра

Для того, что бы он эффективно выполнял свои функции, он должен быть правильно установлен, какие способы установки существуют, рассмотрим это ниже.

Способы установки манометров

Его установка может быть выполнена только на том объекта, на котором давление стравлено. Прибор должен быть установлен в рабочее положение. Как правило, оно описано в инструкции по его эксплуатации. Там указано, каким образом он должен устанавливаться на трубопроводе и допуски на установки. Установить его можно с использованием гаечного ключа. Момент закручивания не должен превышать 20 Н×м. перегрузка корпуса недопустима.

На практике применяют несколько способов монтажа:

  • прямой;
  • с использованием трехходового крана;
  • с применением импульсной трубки.

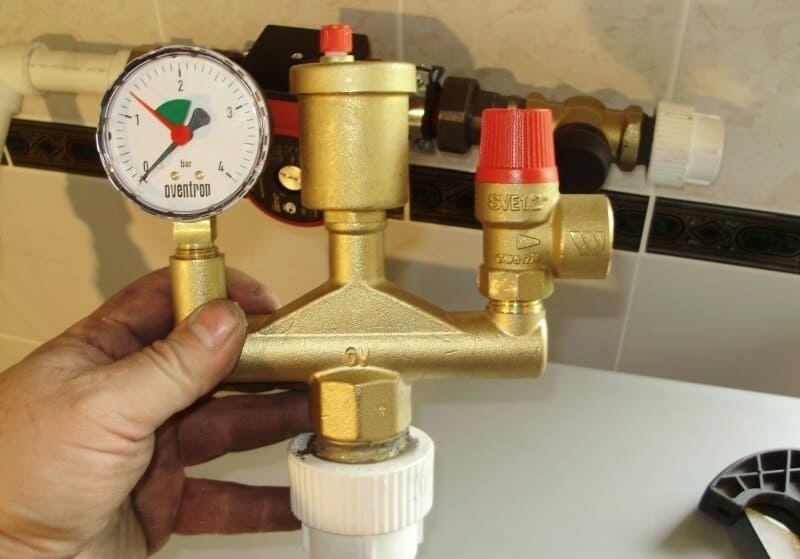

Способ установки прямым путем

Их устанавливают в тех местах, которые указаны в проектной документации, например, перед и после задвижек. В том месте, где устанавливается манометр необходимо установить адаптер. Его или вваривают, иногда их вворачивают. Сварка, это самый доступный способ фиксации адаптеров.

Прямой способ применяют для монтажа устройств, которые работают в стабильной среде без каких-либо скачков давления и частых замен измерительного датчика.

Способ установки на трехходовой кран

Если планируется, что при проверке данных придется переводить прибор на атмосферное давление, то для этого, как правило, перед ним устанавливают трехходовой кран. Его и используют для подачи атмосферного воздуха. Кроме того, монтаж манометров с трехходовым краном и трубкой сифоном, допускает выполнение замены устройства без прекращения подачи рабочей среды. Кроме этого наличие такого крана позволяет выполнять разные работы тогда, когда прекращение ее работы не обязательно.

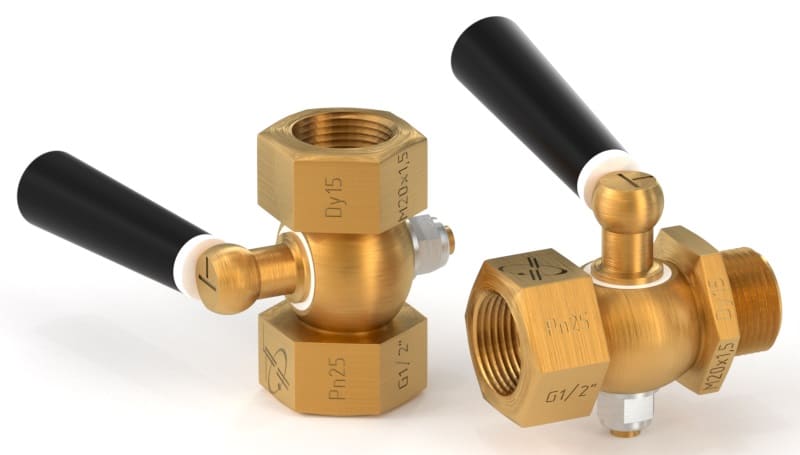

Трехходовой кран

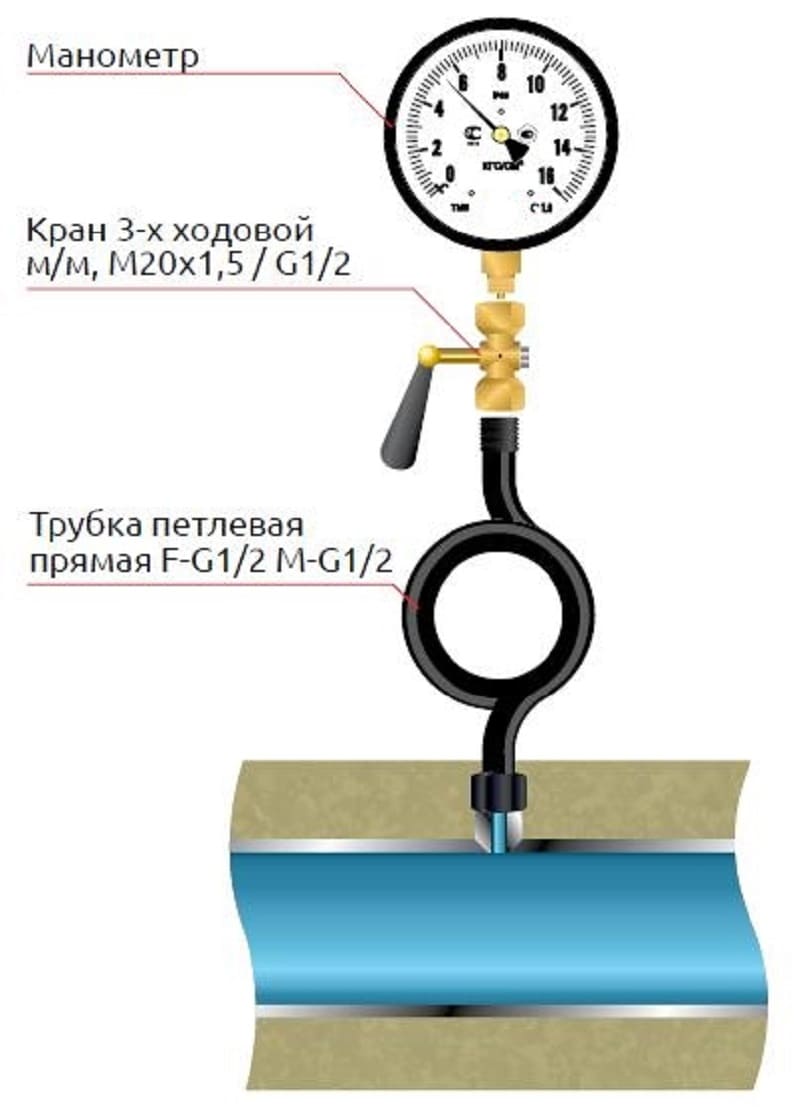

Способ установки с помощью импульсивной трубки

Кроме названных способов монтажа, используют и такой, как монтаж с использованием импульсной трубки. Она необходима для защиты механизма измерительного прибора от перепадов напора.

Для установки измерительного прибора таким способом имеет смысл сначала установить адаптер, затем трубку, трехходовой кран и только после этого можно будет устанавливать сам датчик.

Импульсная трубка используется тогда, когда рабочая среда, например пар, обладает рабочей температурой, превышающей нормативы замеряемых характеристик. Наличие трубки предотвращает контакт между рабочей средой и измерителем напора.

Правила установки и съема

Для обеспечения стабильной работы манометра и снижения риска его поломки соблюдают определенные правила:

  1. Монтаж манометров, должен быть выполнен таким образом, что бы было довольно просто снять результаты измерений, выполнять регламентное обслуживание и ремонт.
  2. Правила определяют ряд условий, которые определяют предельные размеры расстояний между измерительным прибором и стенами помещения, в котором этот прибор установлен.
  3. Если манометр монтируют на высоте от 2 до 3 метров, размер диаметра корпуса должен быть не меньше чем 160 мм. На высоту более чем три метра манометры устанавливать недопустимо. Это определено в требованиях нормативной документации.
  4. Для выполнения, предписанных в нормативной документации проверки измерительных приборов и оборудования при использовании приборов в монтажную конструкцию должен быть установлен трехходовой кран. Место его установки должно находиться между манометром и трубой (сосудом).
  5. При монтаже в условиях, когда возможно влияние на него сторонних внешних факторов, например, осадки или высокая температура, то необходимо обеспечить его дополнительную защиту. Для этого используют так называемые буферные элементы, сифоны и другие изделия. Эффективность работы смонтированного измерительного оборудования зависит насколько качественно закрыто от внешнего воздействия.
  6. Для предотвращения замерзания мерительного прибора, их обеспечивают тепловой изоляцией.
  7. При подключении необходимо стравить попавший внутрь системы газ. Для этого, чуть-чуть не докручивают фиксационную гайку на штуцере.
  8. Манометры, не прошедшие поверку и не имеющие на корпусе пломбы или соответствующей печати к использованию для работы в сетях не должны допускаться. Если сроки поверки истекли, или в процессе эксплуатации выяснилось, что работа отличается от штатной, то он должен быть снят и отправлен на диагностику и ремонт. На корпусе измерителя отмечено появление повреждений, или на стекле появилась трещина, то такой прибор не может эксплуатироваться и должен быть утилизирован.
  9. Поврежденные датчики демонтируют и передают в аттестованную лабораторию для выполнения ремонтных работ. Если такой манометр не подлежит восстановлению, то его утилизируют.

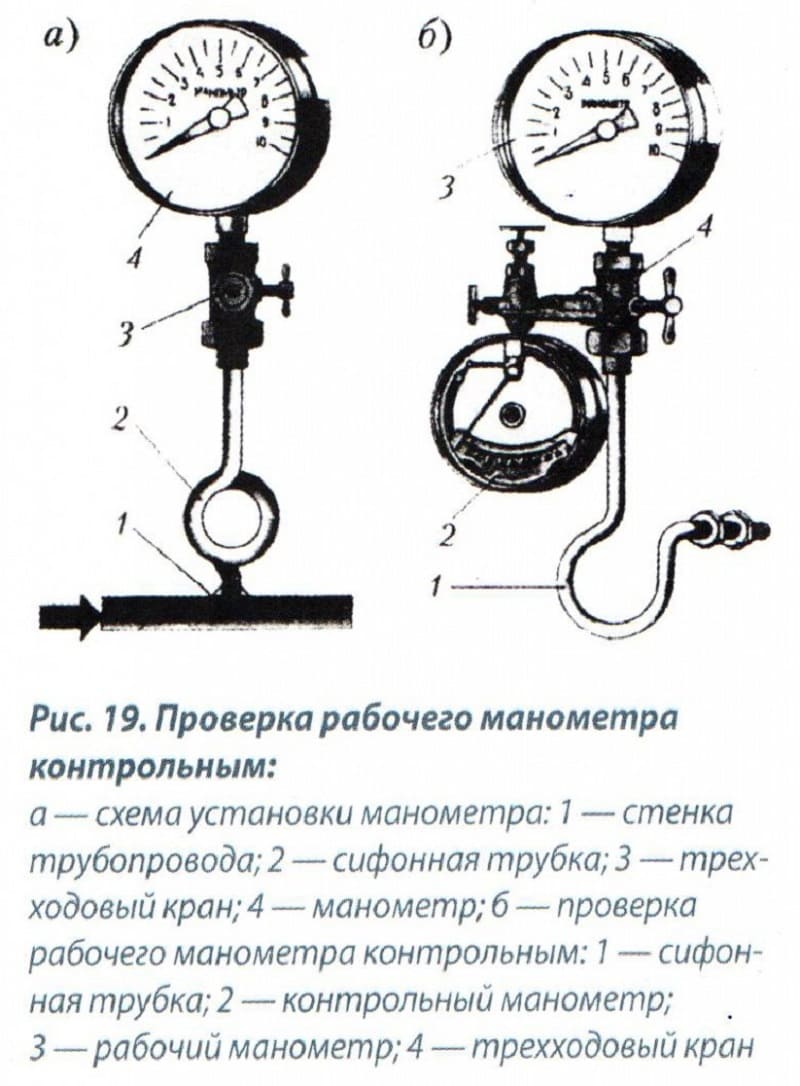

Проверка манометров

Особенности монтажа

Измеритель напора должен быть смонтирован только в вертикальном положении. Это должно обеспечить нормальное прочтение полученных данных. Шкала измерителя может быть наклонена на угол не более 30°. Датчик должен быть освещен и огражден от воздействия лучей солнца и низких температур.

После того, как устройство установлено и система готова эксплуатации в штатном режиме, то обеспечения сохранности прибора, не целесообразно сразу нагружать установленное измерительное оборудование. Напор целесообразно поднимать постепенно, без каких-либо скачков и, не пересекая пределов установленных границ.

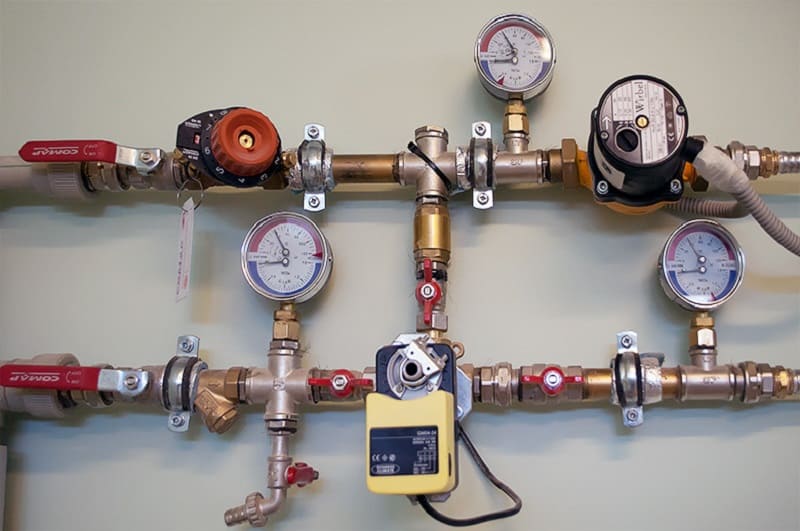

Манометры в эксплуатации

При установке измерителя на место необходимо герметичность соединения измерителя и штуцера, в который его вмонтировали. Для этого применяют различные герметизирующие материалы, например, ФУМ лента или нить. Для повышения надежности можно герметизирующие материалы обработать герметиком. Все используемые материалы должна соответствовать условиям эксплуатации, то есть, если в системе трубопроводом использован перегретый пар (минимальная температура 130 °C), то установка ФУМ ленты, рассчитанной на рабочую температуру 95 °C недопустимо. Кстати, некоторые монтажные организации, по старинке, в качестве изолирующего материала применяют паклю, надо заметить, что это не приветствуется.
