Слесарные тиски – это приспособление для закрепления заготовок при обработке ручным или механическим способом. Выпускаются они в соответствии с ГОСТ. Как правило, имеют стальные детали, иногда допускается использование чугуна.

Слесарные тиски

Слесарные тиски

Конструкция

Слесарные тиски настольные изготавливаемые по ГОСТ 4045-75 имеют такие основные конструкционные элементы:

  1. неподвижная губка (как правило, оборудована наковальней) и подвижная.
  2. основание.
  3. зажимной винт.
  4. сменные щёчки (пластинки) с насечкой.
  5. поворотная рукоятка.

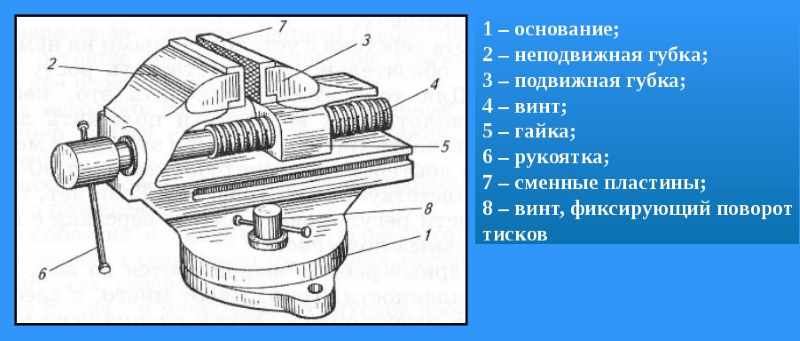

Устройство слесарных тисков

Устройство слесарных тисков

Кроме них в конструкцию могут входить и другие элементы, которые будут менять модификацию и специализацию устройства.

Основной параметр, который имеют слесарные тиски, — это максимально возможное расстояние между щёчками. Оно определяет наибольший размер заготовки, закреплённой в устройстве.

Все детали зажимного устройства стальные. Чугун, из-за своей хрупкости, используется намного реже. Особенно, когда слесарные тиски используют, как наковальню. А стальные детали способны переносить ударные нагрузки без разрушения.

Виды слесарных тисков

Слесарные тиски имеют такие наиболее распространённые виды, выпускаемые в соответствии с ГОСТами:

  1. Стуловые. Их особенностью является способ раздвижения губок. Подвижная — отдаляется от неподвижной не по прямой, а по дуге с большим радиусом окружности. Недостаток данной конструкции – это удержание обрабатываемой детали не всей плоскостью щёчек: узкая – зажимается верхним краем накладок, а широкая, требующие сильного раздвижения губок, — нижним краем. Другая отличительная особенность устройства — это возможность крепления только на краю верстака.
  2. Ручные. Это маленькое устройство, предназначенное для удержания его в руках слесаря. Очень удобные для крепления небольших заготовок при обработке их в сверлильных станках или ручным способом с частым переворачиванием. Бывают нескольких типов: пружинные, шарнирные, с коническим креплением.
  3. Параллельные. Их выпуск регламентирован ГОСТ 4045-75. Особенность и удобство этого механизма заключается в способе раздвижения губок. Подвижная — отдаляется от неподвижной равномерно (параллельно, отсюда и название). Размер заготовки не влияет на то, какая часть щёчек будет её удерживать. Кроме того, такой вид устройства позволяет устанавливать его в любом месте верстака (и посредине тоже) и даже на полу. Имеет несколько типов конструкции: поворотные, неповоротные, со свободным ходом. Поворотные отличаются от неповоротных только способностью вращательного смещения на произвольный угол относительно основания. Это делает их более удобными в эксплуатации. Слесарные тиски со свободным ходом обеспечивают очень быстрое и удобное закрепление заготовки. Одним поворотом рукоятки освобождается зубчатая гайка из зацепления с пиловидными рейками; движением на себя – освобождается подвижная губка, которая устанавливает рабочий зазор между щёчками; движением от себя фиксируется заготовка; поворотом рукоятки зажимается.

[Not a valid template]

Поворотные параллельные слесарные тиски — конструкционные особенности

Массивное основание устройства имеет три уха с отверстиями. Их назначение – это закрепления устройства на верстаке с помощью болтов. Основание может быть стальным или чугунным, так как оно не несёт ударных нагрузок. Верстак, стол или бревно, к которому будут крепить устройство, должно иметь большой вес, быть устойчивым и труднопереворачиваемым. Устанавливать приспособление нужно на горизонтальной поверхности поворотной рукояткой к краю. Самое удобное положение – это, когда поворотная рукоятка свободно вращается без перекидывания и не задевает за край верстака.

Неподвижная губка в своём основании имеет два винта, которые предназначены для фиксирования её положения относительно основания. После ослабления обеих винтов, механизм слесарных тисков можно поворачивать за и против часовой стрелки на произвольный угол (до 120°) относительно основания. После установки необходимого рабочего положения, фиксирующие винты необходимо затянуть.

В верхней части неподвижная губка переходит в плоскость, которая имеет назначение наковальни. Именно пользование слесарными тисками, изготовленными по ГОСТ 4045-75, как наковальней обуславливает использование стальных составляющих.

Скачать ГОСТ 4045-75 «Тиски слесарные с ручным приводом»

Часть верхней губки в месте зажима заготовки оборудована сменной щёчкой. Она крепится посредством двух винтов с потайными головками. Полное закручивание винтов не приводит к неподвижности накладки. Это необходимо для того, чтобы заготовка не повреждалась при сильном закручивании зажимного винта. Щёчки всегда стальные, даже если другие части выполнены из чугуна. Сменные накладки закаляются и могут иметь насечки двух видов: крестообразной или точечной. При закреплении мягких материалов, их поверхность может повреждаться насечкой. Если это критично, то можно использовать на щёчках мягкие прокладки (из дерева, алюминия). Кроме того, при закреплении деталей, имеющих форму близкую к сферической или цилиндрической, рекомендуется устанавливать щёчки специальной геометрической формы вместо обычных плоских, которые тоже предусмотрены ГОСТом.

Подвижная губка тоже оборудована аналогичной стальной щёчкой с насечкой. Своё прямолинейное перемещение она обеспечивает наличием направляющим пустотелым прямоугольным параллелепипедом (хоботом), который движется сквозь прямоугольное отверстие в неподвижной губке (направляющий хобот и отверстие могут быть и другой формы – полукруглой, трапецевидной).

Фиксация заготовки и перемещение подвижной губки осуществляется благодаря винту, который вращают с помощью поворотной рукоятки. Винт может иметь различный шаг резьбы. Чем он мельче, тем более точно можно зажать заготовку.

При закреплении заготовки нельзя пользоваться накладками или удлинителями для поворотной рукоятки. Это может привести к поломке витков на зажимном винте (сорвать резьбу).

Пневматические параллельные слесарные тиски

Выпуск таких приспособлений регламентирован ГОСТ 12.2.029-77. Конструкционно это приспособление отличается от обычного зажимного слесарного механизма (изготовленного по ГОСТ 4045-75) только наличием пневматического привода, который обеспечивает высокую скорость работы (2-3 с для одного закрепления), одинаковое зажимное усилие и исключает применение большой физической силы. Управление осуществляется с помощью рычага или педали.
