Точение – специфическая отрасль деревообработки, её отличие заключается в работе с вращающейся заготовкой, приводимой в движение двигателем токарного станка. Подачу режущего инструмента (резец, фреза) мастер производит своими руками или посредством механического привода. Для надёжной фиксации обрабатываемой детали и передачи на нее крутящего момента используются различные устройства и токарные патроны, многообразие которых обусловлено большим количеством приёмов и техник токарных работ. Некоторые из них можно изготовить своими руками без специального оборудования.

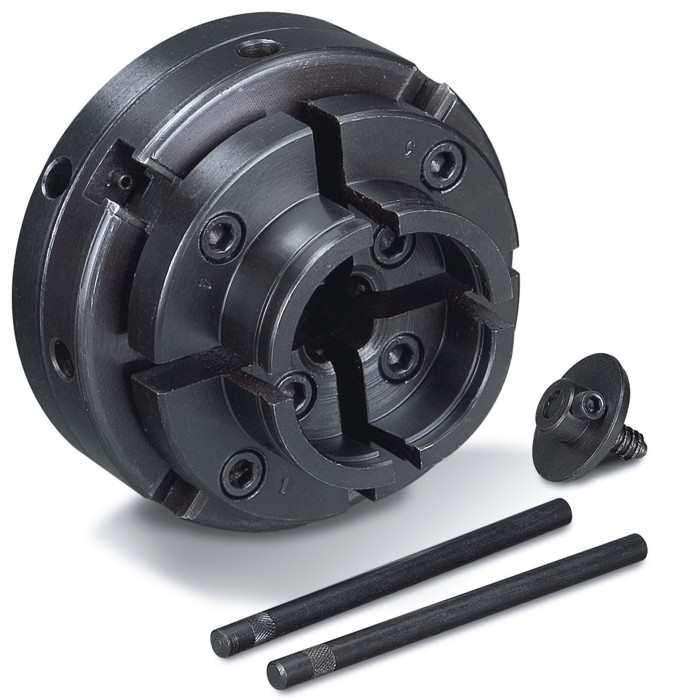

Четырехкулачковый токарный патрон для станков по дереву

Четырехкулачковый токарный патрон для станков по дереву

Упорные центры

Токарные центры подразделяются на поводковые (зубчатые), и упорные. Первые устанавливаются в передней бабке станка и непосредственно передают усилие, для лучшего сцепления с деревом имеют несколько зубцов. Вторые ставятся в заднюю бабку и поддерживают деталь, по конструкции могут быть вращающимися и неподвижными. Как правило, центры имеют конический хвостовик Морзе.

Планшайбы

Планшайба – круглая металлическая пластина с отверстиями для крепления саморезами, монтируется на вал станка посредством резьбы или болтов. Различаются диаметром, наличием либо отсутствием зубцов и дополнительных крепёжных элементов. Используется для точения тарелок, чаш и других подобных изделий. Часто изготавливается своими руками. Работа с планшайбой продумывается так, чтобы часть древесины, в которую вкручиваются шурупы, впоследствии была удалена.

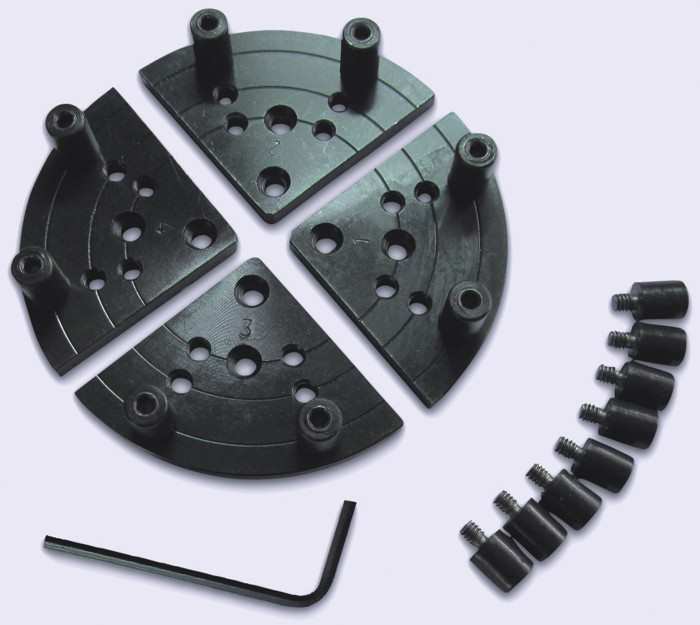

Планшайба для 4-кулачкового патрона

Планшайба для 4-кулачкового патрона

Кулачковые токарные патроны

Наиболее удобные и функциональные. Работают как на сжатие, так и на разжимание, поэтому могут захватывать заготовку как снаружи, так и изнутри. Различаются количеством кулачков и механизмом их привода.
В отличие от металлообработки, для точения дерева двух и трёхкулачковый патрон практически не применяется. Также не пользуются популярностью варианты со спиральным приводом и несъемными кулачками.
Наиболее распространённый тип токарных патронов для работы по дереву – самоцентрирующиеся четырёхкулачковые, с реечно-винтовым механизмом передачи и сменными кулачками.
На российский рынок они поставляются брендами Axminster, Jet, Barracuda и другими, менее известными компаниями.

Разновидности кулачков

По форме и назначению сменные кулачки для токарных патронов по дереву делятся на несколько типов, имеющих специальную маркировку:

  • A, G, M – на сжатие, отличаются размером и глубиной захвата;
  • D и F – действуют на разжимание;
  • C и H – универсальные. Разная форма губок;
  • для работы с мягким, чувствительным к сжатию деревом, используются кулачки с резиновыми креплениями.

Дополнительные приспособления

При точении тонкостенных изделий или работе с хрупкой древесиной используют металлические крепёжные кольца. Имея навык обращения с металлом их можно изготовить и своими руками.
Также в паре с кулачками типа C могут использоваться винтовые вставки, вкручивающиеся в предварительно просверленное в детали отверстие.
Патроны, предназначенные для решения специфических задач по дереву:

  1. кулачковый с независимой регулировкой – для эксцентрикового точения;
  2. цанговый — зажимает заготовки круглого сечения при стягивании лепестков конической цанги стяжной гайкой. Имеет малый диапазон захвата;
  3. цилиндрический – трубка с тремя и более резьбовыми фиксаторами по окружности;
    тисочный – для захвата прямоугольных заготовок. Параллельные губки сжимаются винтом;
  4. вакуумный – для чистовой доводки. Работает за счет разницы давления воздуха, создаваемого насосом;
  5. сверлильный – для фиксации сверл. Крепится в пиноль задней бабки.

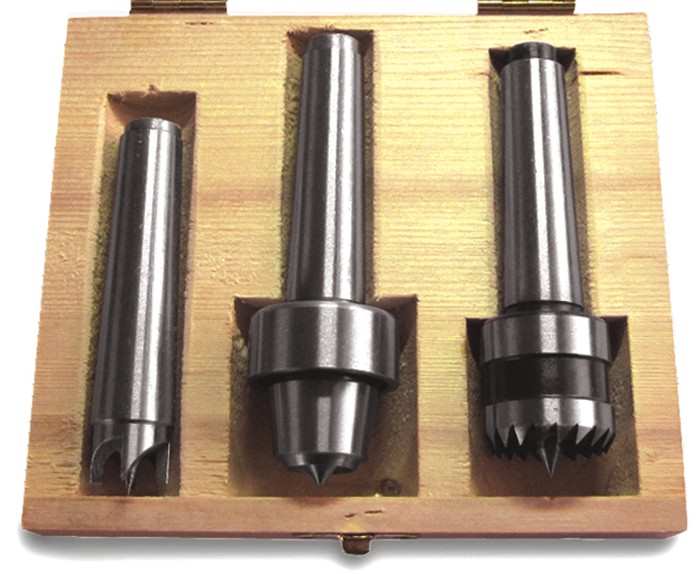

Комплект поводковых патронов МК2

Комплект поводковых патронов МК2

Изготовление токарного патрона по дереву своими руками

Для изготовления кулачковых патронов требуется высокоточное промышленно оборудование и в условиях домашней мастерской сделать их вряд ли возможно. Однако существуют более простые конструкции, соорудить которые своими руками не составит труда.

Самодельная планшайба для точения по дереву с регулируемыми зажимами

Понадобится ровный лист стали толщиной не менее 10 мм, стальной уголок 50×50 мм, восемь болтов М8×30 с гайками и шайбами. Следует заранее продумать, каким образом устройство будет крепиться на станок и, при необходимости, изготовить или приобрести соответствующую резьбовую втулку. После этого можно приступать:

  1. Разметить на имеющейся пластине окружность требуемого диаметра и две оси, проходящие через центр и пересекающиеся под прямым углом.
  2. Выпилить заготовку планшайбы лобзиком по разметке и тщательно отшлифовать.
  3. По полученным осям пропилить сквозные пазы, отступив от центра несколько сантиметров и не доходя 2 – 3 см до краёв. Сделать это проще, предварительно просверлив отверстия немного большего диаметра, чем запасённые болты.
  4. От уголка отпилить четыре одинаковых отрезка и просверлить одну из полок каждого тем же сверлом.
  5. Во второй полке уголков нарезать резьбу М8 и вкрутить болты.
  6. Приварить или припаять резьбовую втулку для крепления на вал.
  7. Прикрутить уголки к планшайбе болтами через шайбы.
  8. Закрепить полученный патрон по дереву на токарном станке.

Для фиксации таким самодельным патроном уголки перемещаются в нужное положение и закрепляются закручиванием гаек, окончательно деталь поджимается болтами, вкрученными в полки с резьбой.

Вакуумный патрон по дереву своими руками

Если в шпинделе передней бабки вашего токарного станка есть сквозное отверстие для выбивания зубчатого центра, можно дополнить свой арсенал самодельным вакуумным патроном. Для этого понадобятся:

  • Мощный пылесос
  • Подшипник закрытого типа, примерно равный по внешнему диаметру шлангу пылесоса
  • Кусок плотного резинового шланга для соединения пылесоса и подшипника
  • Хомут
  • Стандартная планшайба с отверстием в центре
  • Небольшой кусок МДФ или толстой фанеры
  • Текстолит для переходника

Из текстолита вытачивается втулка, одна сторона которой должна быть равна по диаметру внутреннему размеру подшипника, другая – шпинделя. Этот самодельный переходник запрессовывается в подшипник на клею, в станке он будет держаться за счёт плотности посадки. Полученная конструкция соединяется отрезком шланга с пылесосом и фиксируется хомутом.

Из МДФ или фанеры вырезается диск, крепится на планшайбу и обтачивается. Лучше сделать поверхность немного вогнутой. Сверху, для обеспечения плотности прилегания, приклеивается линолеум или тонкая резина.
По центру диск сверлится насквозь для отвода воздуха.
Подобный патрон, сделанный своими руками, обеспечивает усилие прижатия 40 — 50 кг, достаточное для удержания деталей средних размеров при чистовой обработке.
