Обратный клапан позволяет жидкости протекать через трубопровод в одном направлении и препятствует – в противоположном. Это — важный компонент любой системы водоснабжения, отопления, канализации и промышленных технологических установок. Он также используется в системах предотвращения протечек стиральных и посудомоечных машин. Запорные устройства имеют разнообразные конструкции, каждая из которых имеет свои преимущества и область применения. Общая их черта — затвор открывается по достижении определенного давления и закрывается при падении давления ниже установленного значения.

Из чего состоит и как работает обратный клапан для воды для насоса

Обратный клапан для воды состоит из следующих частей:

  • корпуса;
  • золотника — подвижного исполнительного органа, который в свою очередь собран из толкателя, золотниковых тарелок и зажатой между ними эластичной прокладки;
  • уплотнительной прокладки;
  • пружины (за исключением подъемных устройств гравитационного типа).

Устройство обратного клапана для воды варьируется в зависимости от его типа.

Корпус чаще всего делают из латуни — этот материал не подвержен коррозии и воздействию химически активных веществ, содержащихся в воде в виде раствора, он прочен и долговечен.

Иногда на внешнюю сторону гальваническим методом наносят хромовое или никелевое покрытие. Части золотника также изготавливают из латуни или прочного пластика. Прокладка водяного обратного клапана чаще всего бывает резиновая или силиконовая. И, наконец, пружину делают из нержавеющей стали с большим коэффициентом упругости.

Как работает обратный клапан

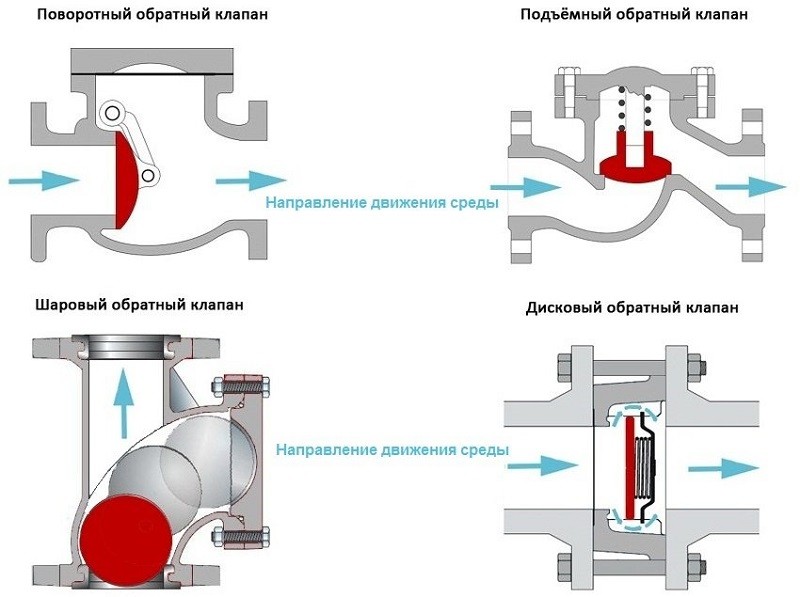

Обратный клапан принцип действия картинка

Принцип действия различных видов обратных клапанов

Принцип действия обратного клапана состоит в том, что золотник движется вдоль толкателя (штока) и может занимать для крайних положения в золотниковой камере. Напор воды в прямом направлении сжимает пружину и отжимает тарелки в открытое положение. Вода проходит через затвор. Если же напор падает, пружина прижимает тарелки и зажатую между ними прокладку к седлу и закрывает его.
Принцип действия обратного клапана подъемного типа практически такой же, только роль пружины играет масса золотника и сила притяжения.

Виды обратных клапанов

В зависимости от типа запирающего элемента различают следующие виды обратных клапанов:

  • Подъемного типа. Тарелка дискового обратного клапана двигается вверх и вниз. После подачи напора в рабочем направлении затвор открывается, а при падении напора или изменении направления движения жидкости — закрывается под действием пружины или собственного веса.
  • Поворотный. Невозвратный клапан представляет собой откидную створку, поворачивающуюся и открывающуюся под напором жидкости, и закрывающуюся силой пружины при падении напора.
  • Шаровой. Поток перекрывается шаром, прижимаемым к седлу клапана возвратной пружиной. Напор жидкости отжимает шар от седла, открывая проход для воды.
  • Межфланцевый. Может быть дисковым-конструкция аналогична подъемному, но тарелка перемещается вдоль оси потока, и двустворчатым-заслонка состоит из двух створок, складывающихся навстречу друг другу. Двустворчатая конструкция обладает минимальным сопротивлением потоку в открытом виде.

По материалу изготовления различают такие типы обратных клапанов, как:

  • Латунные — надежные и износостойкие, чаще всего применяются в быту.
  • Чугунные — недорогие, но подвержены ржавчине, применяются только на магистральных трубах.
  • Нержавеющие — самые высококачественные и надежные, но и самые дорогие. Применяются в самых ответственных системах.

В зависимости от метода крепления клапана обратного хода воды различают:

  • Муфтовые – клапан для воды включается в разрыв трубы с помощью двух резьбовых муфт. Наиболее распространены в бытовых системах.
  • Фланцевые — затворный клапан подключается с помощью фланцевых соединений. Применяется в основном для устройств из чугуна на трубах больших размеров.
  • Межфланцевые – запорный клапан находится между двух фланцев, которые стягиваются сквозными шпильками. Также применяются на магистральных трубопроводах.

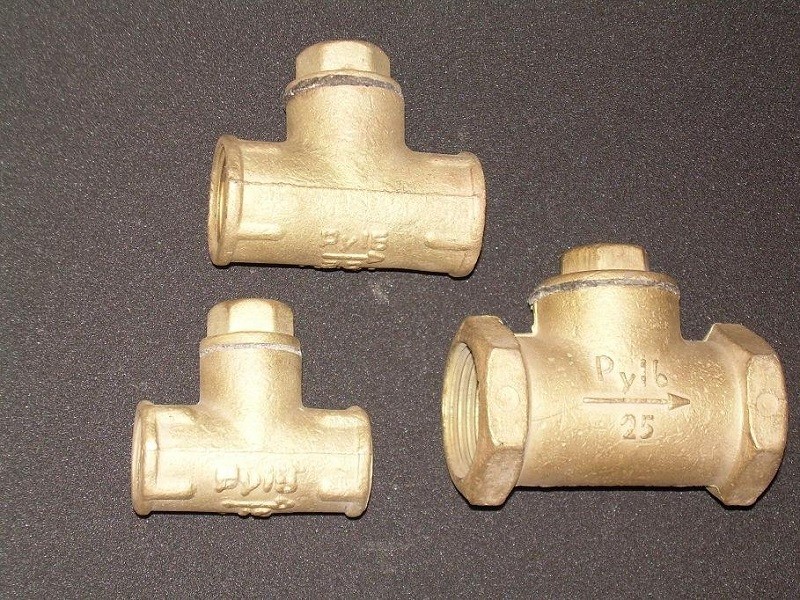

Муфтовый обратный клапан фото

Муфтовый обратный клапан

Места установки клапанов

В системах бытового водоснабжения и отопления найдется много мест, куда необходимо установить обратный клапан:

  • На входе в квартиру от централизованной подачи горячей воды.
  • После счетчика для защиты его от гидроудара.
  • Перед насосной станцией системы индивидуального водоснабжения — для пресечения утечки воды из труб после отключения напряжения.
  • На конце водозаборного шланга, опущенного в колодец или скважину, или после погружного насоса — во избежание стекания воды при остановке насоса.
  • На входе электрического или газового водонагревателя — во избежание выхода нагревшейся и расширившейся воды в холодную магистраль.
  • В системе защиты от протечек стиральных и посудомоечных машин.

Это самые распространенные места установки. При необходимости такой клапан для воды устанавливают во все места, где необходимо обеспечить водный поток строго в одну сторону.

Как сделать правильный выбор

Чтобы выбрать обратный клапан, который будет работать долго и надежно в гармонии с другими элементами вашей системы водоснабжения или отопления, необходимо обратить внимание на следующие моменты:

  • Назначение. Тип выбранного устройства должен ему соответствовать. Так, например, затворы подъемного типа с гравитационным действием можно устанавливать строго в предусмотренном конструкцией положении, так, чтобы ход штока был перпендикулярен поверхности земли.
  • Способ присоединения. Выбирается одновременно с проектированием разъемов, к которым будет присоединен клапан, во избежание нагромождения лишних переходников. Для бытовых систем обычно применяют муфтовые соединения.
  • Размер. Должен точно соответствовать диаметру трубопровода. Применение меньшего по диаметру затвора, присоединенного через переходники, снизит надежность конструкции и создаст повышенное сопротивление потоку.
  • Материал. Для горячих жидкостей лучше использовать латунный или нержавеющий, поскольку у полипропиленового при высоких температурах заметно снижается ресурс.

Начинающему домашнему мастеру трудно учесть все нюансы, поэтому в случае сомнений не нужно стесняться посоветоваться с опытным инженером.

Устройство клапанов разных типов

Выбор и установка обратного клапана на воду зависит от его конструктивных особенностей. Клапан для воды может принадлежать к таким типам, как:

Клапан обратный пружинный муфтовый

Корпус устройства представляет собой два цилиндра, объединенные резьбовым соединением. Золотник состоит из пластмассового толкателя, пары тарелок и упругой прокладки. Нормальное положение затвора — закрытое, при подаче напора жидкости и достижения им заданного значения он отжимает пружину, и клапан на воду открывается. При падении напора пружина возвращает золотник на место, закрывая затвор.

Поворотный лепестковый

Золотник в этом варианте выполнен не осевым, а поворотным, причем ось размещена выше просвета затвора. При подаче давления жидкости оно отжимает заслонку и клапан открывается. При падении напора заслонка под действием силы тяжести или возвратной пружины опускается и закрывает просвет. При монтаже такого устройства важно соблюдать маркировку «верх» и максимально возможный уклон, определенный в документации. В устройствах больших размеров при возврате заслонки происходит мощный удар ее о седловину, что может привести к гидроудару и даже к выходу устройства из строя. Чтобы предотвратить это, конструкцию приходится усложнять и добавлять демпфирующие удар элементы. Конструкция позволяет создавать затворы больших диаметров, мало чувствительные к наличию в жидкости взвесей и других включений.

Шаровая модель

Способ действия и устройство весьма схожи с тарельчатым пружинным клапаном. Роль запирающей детали играет шар, прижимаемый пружиной к седлу. Применяется в основном для труб малого диаметра, в бытовых сантехнических системах. Такой обратный проходной клапан при равном сечении обладает большими внешними размерами, чем тарельчатый.

Изделие подъемного типа

Шток золотника в этом случае размещается вертикально, под давлением воды золотник поднимается, открывая затвор. При снижении напора шток опускается, и клапан закрывается. На установку таких устройств накладывается ограничение — ее можно проектировать только на горизонтально расположенных трубах. Важное достоинство таких конструкций — возможность ремонта золотника без снятия всего корпуса. Минусом являются повышенные требования к чистоте жидкости.

Обратные клапаны для погружных насосов

Для организации бесперебойного водоснабжения в частных домах с использованием погружного насоса особенно важно установить сразу за насосом обратный клапан. Это будет препятствовать стеканию воды обратно в скважину при отключении насоса и избавит от необходимости каждый раз заново заполнять систему водой.

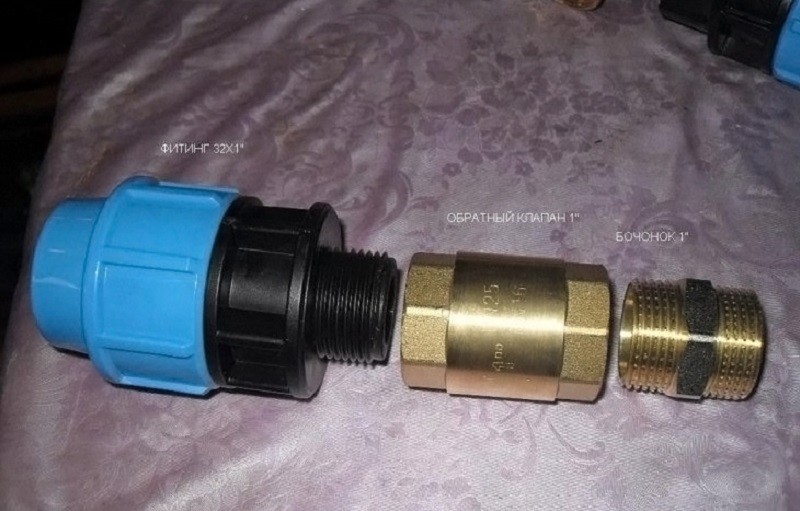

Обратный клапан для погружных насосов картинка

Обратный клапан для погружных насосов

При скважине большой глубины, достаточном диаметре трубопровода и удаленности скважины от дома речь может идти о десятках литров воды. Во многие модели погружных насосов такой затвор устанавливают на заводе. Если же его нет, то выбирают, как правило, устройство из латуни с осевым перемещением золотника и возвратной пружиной. Просвет затвора должен быть не меньше, чем внутренний диаметр трубопровода, чтобы не создавать дополнительного сопротивления потоку.

Правила установки обратного клапана

Мало осуществить оптимальный выбор модели устройства, необходимо еще и правильно его установить.

Неправильная установка затвора может привести к необходимости его ремонта или замены, что может быть весьма трудоемким делом, особенно если он установлен в скважине.

  • Если на корпусе нарисована или выбита стрелка- то устанавливать его надо строго стрелкой вверх, даже несмотря на наличие возвратной пружины.
  • Если глубина скважины или колодца (точнее, расстояние до зеркала воды) невелико, то обратный проходной клапан ставят непосредственно на входе в напорный аппарат.
  • В случае, когда глубина скважины более 8 м, устройство лучше поставить на водозаборе, дополнив его механическим фильтром грубой очистки.
  • При использовании погружного насоса затвор необходимо поставить на его выходе.
  • При большом расстоянии до скважины лучше поставить два затвора-на выходе напорного устройства и на вводе в дом.

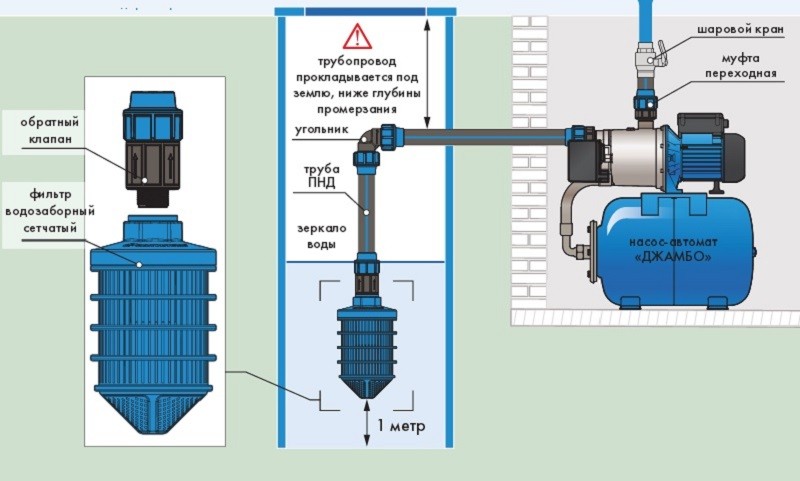

Обратный клапан установка на насос картинка

Схема монтажа насосной станции с обратным клапаном

Все варианты предусмотреть невозможно, поэтому перед началом монтажа следует показать схему своей системы водоснабжения или отопления квалифицированному и опытному инженеру — сантехнику.

Как монтируются обратные клапаны для насосных станций

Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:

  • Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
  • При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
  • Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.

Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.
