В различных сферах деятельности применяется просто огромное количество измерительных приборов. Большое распространение получили манометры давления. Их предназначение заключается в измерении избыточного давления. Существует просто огромное количество вариантов исполнения манометров, все они характеризуются своими определенными эксплуатационными характеристиками. Прибор для измерения давления газа или жидкостей производится в соответствии с установленными стандартами.

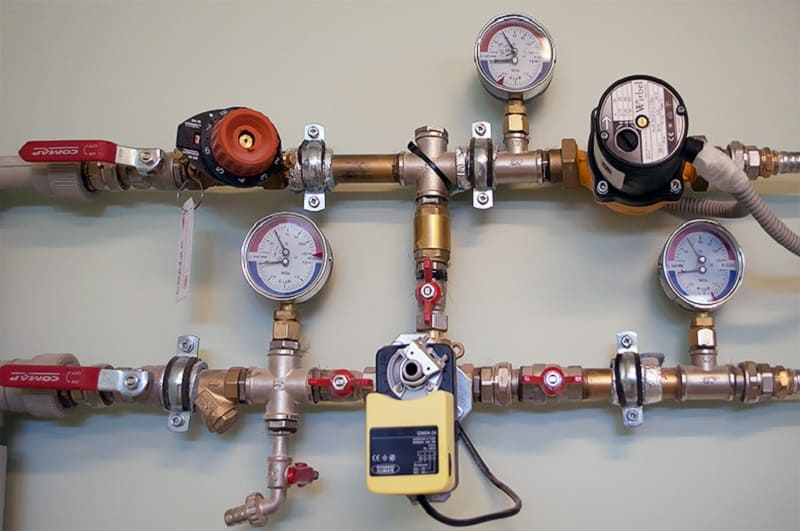

Манометры давления

Манометры давления

Устройство прибора

Манометр для измерения давления производится самыми различными компаниями. Классическая конструкция представлена сочетанием следующих элементов:

  1. Корпус предназначен для защиты внутреннего механизма от воздействия окружающей среды. Чаще всего при его изготовлении применяется металл с высокой коррозионной стойкостью.
  2. Стрелка прибора выступает в качестве индикатора. Она может делать один оборот вокруг своей оси.
  3. Шестеренки предназначены для непосредственной передачи вращения стрелке. Они находятся внутри конструкции.
  4. Устройство манометра для измерения давления обладает поводком и зубчатым сектором.

Конструкция прибора имеет между зубьями и шестеренками специальную пружину, которая исключает вероятность мертвого хода.

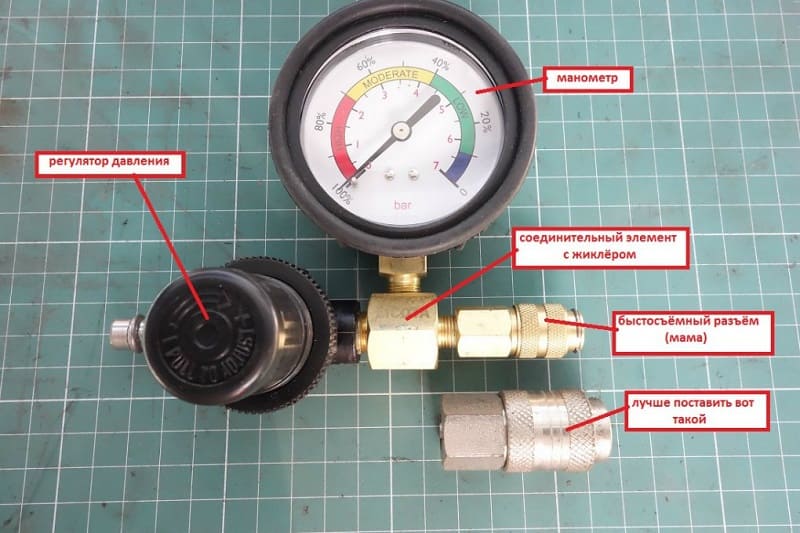

Устройство манометра

Устройство манометра

Измерительная шкала аналоговая, подбирается в зависимости от того, давление какой среды измеряется.

Манометр прибор работает по следующему принципу действия:

  1. Давление измеряемой среды поступает во внутреннюю часть конструкции.
  2. Свободный конец трубки в попытке выравнивания перемещается, за счет чего обеспечивается передача вращения стрелке.

Деформация трубки прямо пропорциональна тому, какое значение показывает устройство. Благодаря простоте конструкции она надежная, получила широкое распространение в самых различных отраслях.

Классификация приборов

В продаже встречаются различные виды манометров. Основная классификация проводится по назначению конструкции:

  1. Самопищущие сегодня применяются крайне редко. Их конструктивные особенности определяют возможность получения графиков на бумаге. Подобное устройство способно не только указывать текущий показатель, но также и происходящие изменения. Свое применения они нашли в энергетике и в сфере работы с неагрессивными веществами.
  2. Судовые требуются в качестве измерительного прибора на речных суднах. Они могут замерять давление различных жидкостей, к примеру, воды или дизельного топлива. За счет создания особой конструкции устройство защищено от воздействия окружающей среды и климата, повышена защита от вибрационной нагрузки.
  3. Железнодорожные сконструированы так, чтобы могли использоваться при сборке железнодорожного транспорта.
  4. Эталонные характеризуются высокой точностью. Именно поэтому они устанавливаются для проверки работы иных измерительных приборов, испытания приборов и их контроля.
  5. Специальные манометры используются для получения информации о различных газообразных веществ. Стоит учитывать, что в продаже встречаются варианты исполнения, предназначенные для работы с различными газами. Для их обозначения могут использоваться различные цвета и специальные обозначения.
  6. Общетехнические могут использоваться в качестве манометра давления самой различной среды. Именно подобной конструкцией измеряется избыточное вакуумное давление.
  7. Электроконтактные характеризуются тем, что могут использоваться для регулирования измеряемой среды. Все они делятся на две основные категории: приставки и небольшие выключатели.

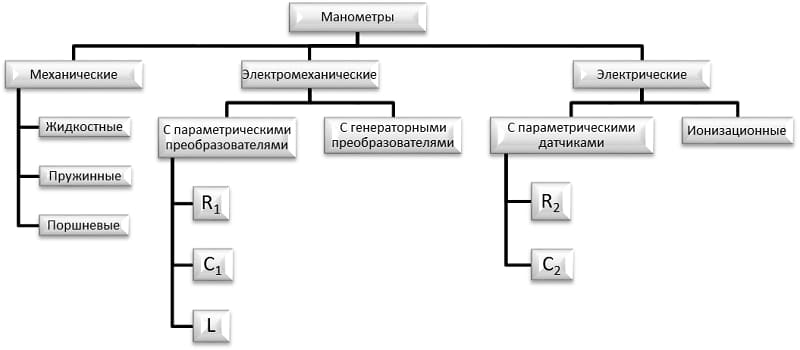

Классификация манометров

Классификация манометров

Также выделяют следующие типы манометров для измерения давления:

  1. Деформационные характеризуются тем, что имеют различные чувствительные элементы, которые воспринимают оказываемое давление. В качестве деформируемого элемента применяются пружины и мембраны.
  2. Пьезоэлектрические имеют внутри кристалл кварца, который воспринимает электрический сигнал при механическом воздействии.
  3. Поршневые состоят из подвижного поршня. При эксплуатации на него оказывается воздействие, за счет которого поршень передвигается.
  4. Жидкостные имеют трубку, заполненную специальным веществом. Некоторые модели снабжаются двумя трубками, за счет которых определяется разница давления между двумя средами.

Электронные манометры для измерения давления получили широкое распространение. Они характеризуются высокой точностью и надежностью.

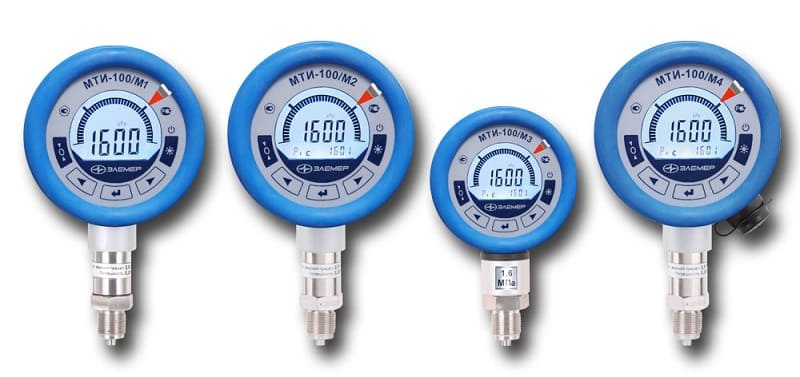

Электронные манометры

Электронные манометры

Измерительные приборы кроме этого подразделяются на несколько нижеприведенных групп:

  1. Тягомеры.
  2. Тягонапоромеры.
  3. Напорометр.
  4. Вакуумметр.
  5. Мановаккуумметры.
  6. Манометры.

Последняя рассматриваемая группа предназначается для определения избыточного давления. Этот показатель определяет разность между абсолютным и барометрическим показателем. Пределы измерений могут составлять от 0,06 до 1000 МПа.

Применение манометров

Манометр для измерения давления газа должен устанавливаться исключительно профессионалом. Это связано с тем, что при неправильном подключении устройство будет показывать неточные показатели, а также может появится утечка.

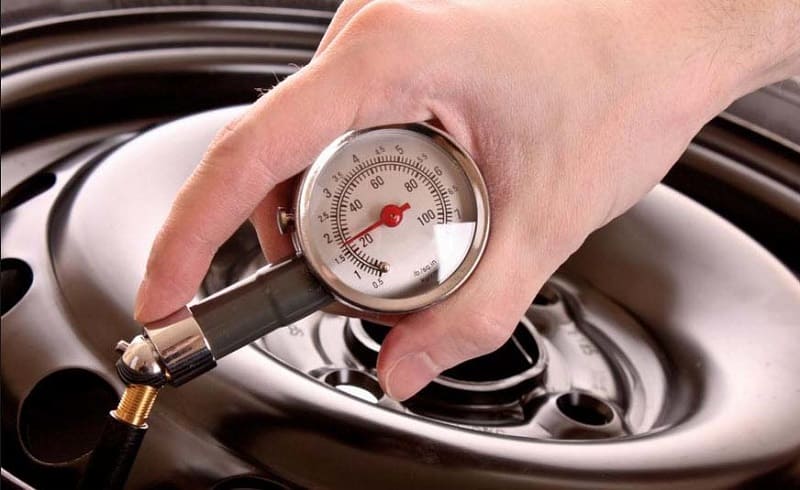

Манометр для измерения давления в шинах

Манометр для измерения давления в шинах

Неправильная установка манометра давления снижает эксплуатационный срок устройства. В некоторых случаях, когда проводится считывание показателей и их контроль, проводить демонтаж может исключительно обслуживающая систему компания.

Выбор манометра

При выборе измерительного устройства учитываются самые различные параметры. Стоит учитывать, что манометр для газа подбирается в первую очередь с учетом безопасности.

Другими распространенными критериями назовем:

  1. Класс точности устройства манометра. Он указывается производителем в технической документации или на корпусе. Высокоточные измерительные приборы имеют высокую стоимость, но погрешность может составлять несколько долей процента.
  2. Диаметр корпуса. Компактные устройства проще спрятать в герметичном защищенном контейнере. При выборе уделяется внимание и типу используемого материала при изготовлении защитного корпуса. К примеру, металл характеризуется высокой механической защитой, пластиковые легче и обходятся намного дешевле.
  3. Предел измеряемых значений. Он может варьировать в достаточно большом диапазоне. Производитель указывает этот параметр по причине того, что он подбирается в зависимости от измеряемой среды.
  4. Диаметр резьбового штуцера и его расположение.

Кроме этого, уделяется внимание популярности бренда. Известные производители выпускают качественную продукцию, которая сможет прослужить в течение длительного периода.
