Надежно закрепить деталь во время обработки способна плита электромагнитная, механически не повреждая поверхности. Ферромагнитный материал заготовки удерживается в зоне прохода рабочего органа металлорежущего станка под нужным углом, установленным оператором.

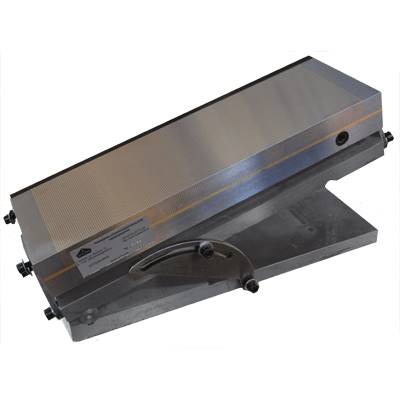

Синусная магнитная плита

Синусная магнитная плита

Принцип действия

Фиксация осуществляется действием магнитного потока, созданного электромагнитными катушками, закрепленных на латунных полосах под синусной площадью. Высокая точность обработки достигается свободным тепловым расширением обрабатываемого материала. В механическом зажиме такая свобода не достижима.

Конструкционные решения

Требуемое расположение заготовок под проход резца станка получается благодаря подвижности частей электромагнитной удерживающей плиты. Перемещение происходит в поперечной (0°- 30°) и продольной (0° — 45°) плоскости. Угол устанавливается высотой набора концевых мер, заданные значения которой сведены в таблицу.

Орган управления расположен на удобной в работе боковой стороне.

Электромагнитная удерживающая плита состоит из корпуса, полюсов, катушек, основания и выводной коробки.

Достоинством токовой модели является маленькое межполюсное расстояние, позволяющее удерживать части малого размера (4×4×0,2 см). Удельная сила притяжения может меняться от 20 Н/см ²до 130 Н/см².

Катушки электромагнитного пояса могут располагаться неподвижно под плитой, совершающей возвратно-поступательные движения на шлифовальном станке.

В моделях стола, автономных от электрической сети, индукционные катушки заменены на магнитные блоки.

Как устроен магнитный блок

В корпус блока на 2 полосы установлены постоянные магниты. Расстояние между полюсами стола указывается в технических характеристиках изделия. Поворот управляющей рукоятки на 180° через эксцентрик подводит полюса к верхней кромке плиты. Деталь захвачена полем. Обратное действие разрывает контактирующие металлические части, освобождая заготовку.

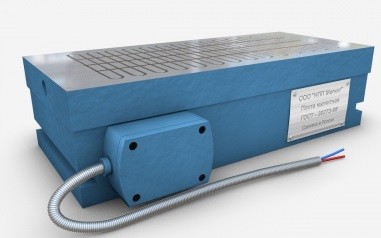

Электромагнитная синусная плита

Электромагнитная синусная плита

Согласно ГОСТ магнитная синусная плита по типу управления выполняется:

  • ручного переключения;
  • дистанционного управления.

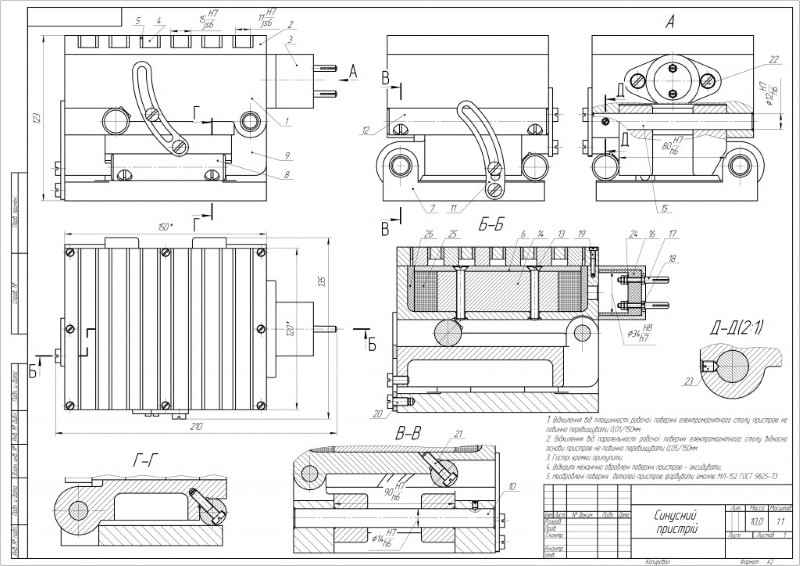

Чертеж синусной плиты

Чертеж синусной плиты

Различают 5 классов точности приспособления, у которых удельная сила притяжения стола соответственно ГОСТ 16528-87 равна:

  • 50 Н/см² у класса В, А, С;
  • 80 Н/см² у класса Н,П.

У всех моделей остаточный магнетизм не должен превышать 0,5 Н/см². Фактическое значение проверяется динамометром, соединенным с контрольной пластиной (сталь 10, по ГОСТ 1050). Отклонения допускаются ГОСТ не более, чем в 10% контрольных точек стола.

Различия

Технология обработки задает различные варианты расположения обрабатываемой детали. С этой целью выбирают:

  1. Одноповоротное устройство. Две основные части – основание, магнитная часть;
  2. Двухповоротная плита. Три составляющих – нижнее основание, средняя поворотная плита, магнитный удерживающий лист;
  3. Магнитный стол. Электромагнит различных размеров;
  4. Угол. Модифицированный магнитный стол из 2 поверхностей под заданным углом. Одна плоскость магнитная, другая – упорная.

Плюсы применения

Постоянный магнит в сравнении с электромагнитным приспособлением, выполняющим аналогичную задачу, имеет такие достоинства:

  • Отсутствие подключения стола к источнику питания;
  • Не требовательность к техническому обслуживанию;
  • Электробезопасность;
  • Продолжительное использование рабочих свойств;
  • Простота и надежность.

По завершении шлифовки (фрезеровки) полученные изделия размагничивают, пропуская через катушку демагнетизатора тут же на станке.
