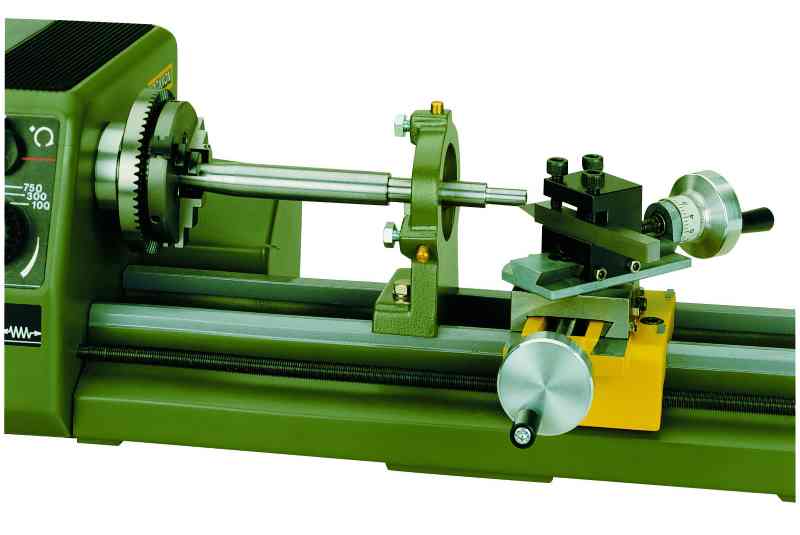

Люнет – приспособления для металлорежущих станков (токарных, шлифовальных, фрезерных), предназначенные для поддержки длинных заготовок во время обработки, длина которых более 12-15 диаметров.

Токарные люнеты подразделяются на 2 типа:

  • подвижные – устанавливаются на каретке суппорта и перемещается вместе с ней, имеют 2 кулачка, применяются при чистовых обработках;
  • неподвижные – устанавливаются и закрепляются на направляющих токарного станка. Имеют 3 подвижных опоры, расположенных друг относительно друга под углом 120 градусов. В верхней части оснастки имеется откидной сегмент, что позволяет устанавливать в приспособление валы различных диаметров.

Существуют 2 типа опор люнета:

  1. качения (роликовые);
  2. скольжения (кулачковые).

Особенности

  • приспособления сильно влияют на точность обработки заготовок;
  • при использовании люнетов возможно снимать стружку большего размера;
  • при токарных работах при обработке длинных валов сначала обрабатывают одну часть вала до люнета, а затем переустановив заготовку – другую.

ГОСТ

Скачать ГОСТ 21190-75 «Люнеты роликовые к державкам для токарно-револьверных автоматов»

Скачать ГОСТ 21189-75 «Люнеты призматические к державкам для токарно-револьверных автоматов»



Люнеты для токарных станков по дереву

Имеют отличную, но схожую конструкцию с люнетами для станков по металлу. Применяется для закрепления конца вместо задней бабки, в результате чего появляется возможность вытачивать полые изделия. Однако, он не заменяет заднюю бабку, т.к. для начала необходимо сформировать цилиндрическую поверхность, и только после этого, установить приспособление.
