Кулачки для токарных патронов изготавливают нескольких типов:

  • прямые – служат для зажима заготовки с внешней (наружной) стороны для вала или за внутреннюю поверхность в заготовке с отверстием;

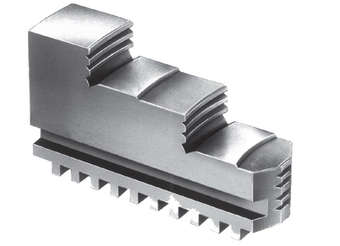

  • обратные – служат для зажима заготовок с внешней стороны;
  • накладные – служат для крепления длинных или коротких заготовок, но больших диаметров;
  • сборные – состоит из рейки (часть кулачка), на которую крепиться накладной кулачок.

Изготавливают из легированной стали. Зубья кулачков и все трущиеся и зажимные поверхности проходят цементацию, закалку и шлифуются.

Накладные кулачки также изготавливают из цветных металлов и стали без термообработки. Они используются для вторичного закрепления (после закрепления закаленными). Сырые кулачки, расточенные в соответствии с формой и размерами детали, обеспечивают высокую точность центрирования.

Подробнее о токарных кулачках можно прочитать в ГОСТ 1654-86 «Патроны токарные общего назначения. Общие технические условия».

Производители

На рынке основными поставщиками являются два производителя:

  • Bison-Bial – польское предприятие, специализирующееся на производстве оснастки для оборудования по обработке металла резанием. Предоставляет гарантию на свою продукцию 12 месяцев, а также расширенную – 24 месяца при регистрации на сайте завода.
  • БелТАПАЗ – гродненский завод токарных патронов, располагающийся в Беларуси. Выпускает токарные патроны и запасные части к ним.

Расточка токарных кулачков

Расписывать как расточить кулачки токарного патрона нет смысла. Лучше один раз увидеть на видео, чем прочитать несколько раз запутанный рассказ и ничего не понять.

И еще одно видео
