На шкале приборов предназначенных для измерения давления в обязательном порядке должна быть нанесена красная черта. Что она обозначает? Для каких целей ее устанавливают?

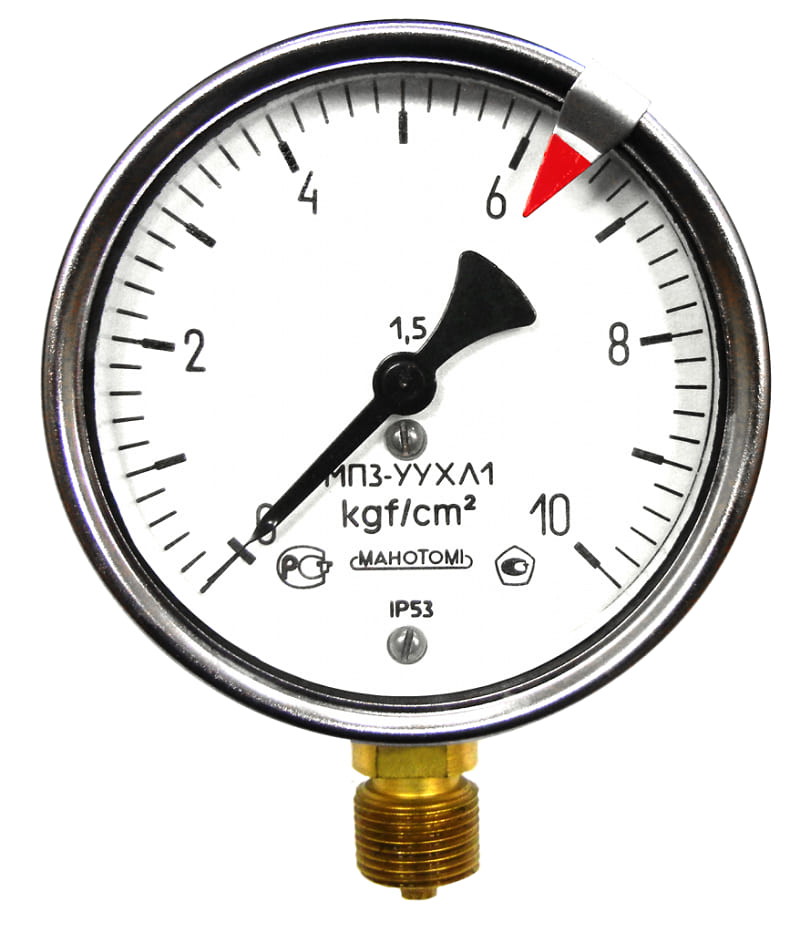

Красная метка шкалы манометра

Принцип работы технического манометра

На территории нашей страны действует множество нормативных документов, регламентирующих правила эксплуатации трубопроводов, емкостей и пр. И, практически в каждом документе указано, что на шкале манометра в обязательном должна быть нанесена красная полоса. Ее назначение показания предельных значений измеряемого параметра. Вместо нанесения черты на шкалу, допустимо использовать другие способы маркировки, например металлический флажок красного цвета. Это необходимо для того чтобы можно было наблюдать за контролируемым параметром издалека.

В соответствии с правилами безопасности в нефтяной и газовой промышленности прямо указано, что на манометры, расположенные на высоте более двух метров, такая метка в обязательном порядке должна быть нанесена.

Технический манометр по своему устройству относят к трубчато-пружинным механизмам. Конструктивно он состоит из:

  • корпуса;
  • стояка;
  • пустотелой изогнутой трубки;
  • стрелка (стрелки);
  • сектор с нанесенными зубьями;
  • шестерни;
  • пружины.

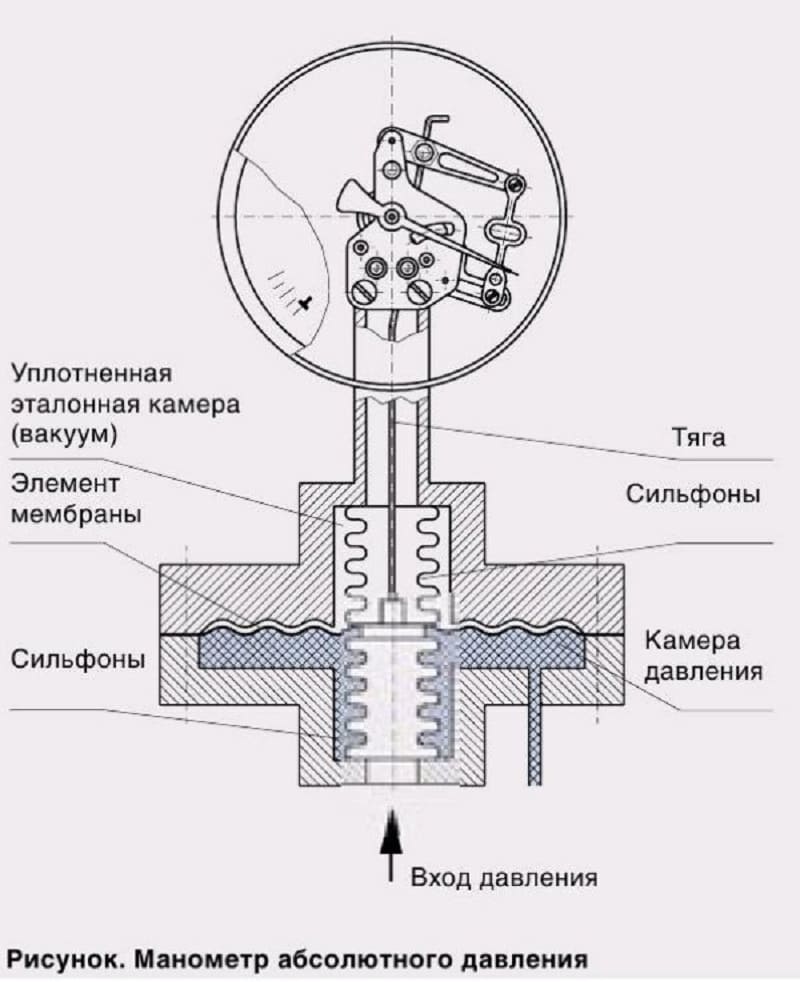

Принцип работы технического манометра

Ключевая деталь – это трубка. Она нижним концом связана с полой частью стояка. Верхний конец трубки запаян и может перемещаться, при этом, он передает движение на сектор, установленный на стояке, и в конце этого механизма, установлена шестерня, с закрепленной на нем стрелкой. После включения манометра к емкости или трубопроводу, на котором будет проводиться измерение давления. Давление, которое сосредоточено внутри манометра, через описанный механизм пытается выправить трубку. Движение трубки, в результате, приводит к движению стрелки. После всего этого, стрелка показывает измеряемое давление.

Как пользоваться техническим манометром

Обслуживание технического манометра состоит из нескольких простых операций. В частности, это проверка его работоспособности, снятие информации с измерительной шкалы, подачу давления, выполнения обнуления. Если в приборе загрязнилась жидкость, то ее необходимо поменять, в противном случае, это приведет к искажению проводимых измерений. При проведении обслуживания необходимо выполнить проверку наличия достаточного количества рабочей жидкости. Если ее уровень недостаточен, ее необходимо долить, руководствуясь требованиями инструкции по эксплуатации измерительного прибора.

Все устройства для измерения давления должны быть отнивелированы по уровню выполнения замеров. В противном случае показания будут разниться.

У большинства наклонных приборов встроено устройство для нивелирования манометра. Устройство может поворачиваться до того момента пока пузырек в уровне не займет правильное положение на нулевой отметке.

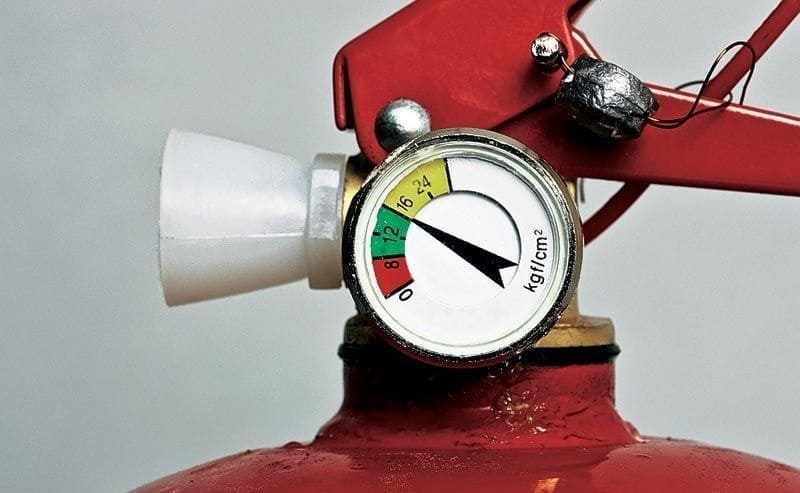

Как читать показания манометра

После проведения подготовительных операций можно перейти к считыванию полученных манометром данных. Открытую поверхность жидкостного столба называют мениском. Существует два вида мениска. В тех приборах, где применяется вода мениск имеет вогнутую форму и соответственно давление замеряют по нижней точке. в тех приборах где применяют ртуть, мениск имеет выгнутую форму. В этом случае, давление измеряют по верхней точке, для чего на шкалу манометра теплопотребляющей установки наносится:

  • красная черта;
  • красная метка.

Единицы измерения давления, градуировка шкал манометров

На шкалу манометров наносят градуировку, выполненную в одной из единиц: бар, кПа, атм. такая разметка проводится если на манометре используется одна шкала. Если применяется две шкалы, то, одна может быть выполнена в мПа, а вторая в psi, (фунт-сила на кв. дюйм) в них производят измерение давления в США и некоторых других государствах.

Если на шкале манометров нанесена разметка в кПа, это может говорить о том, что это приборы, которые предназначены для выполнения замеров низкого уровня давления в газообразном состоянии. В конструкции этого прибора установлена мембранная коробка. Манометры для замера высокого давления включают в свою конструкцию изогнутую трубку, которая и является чувствительным элементом.

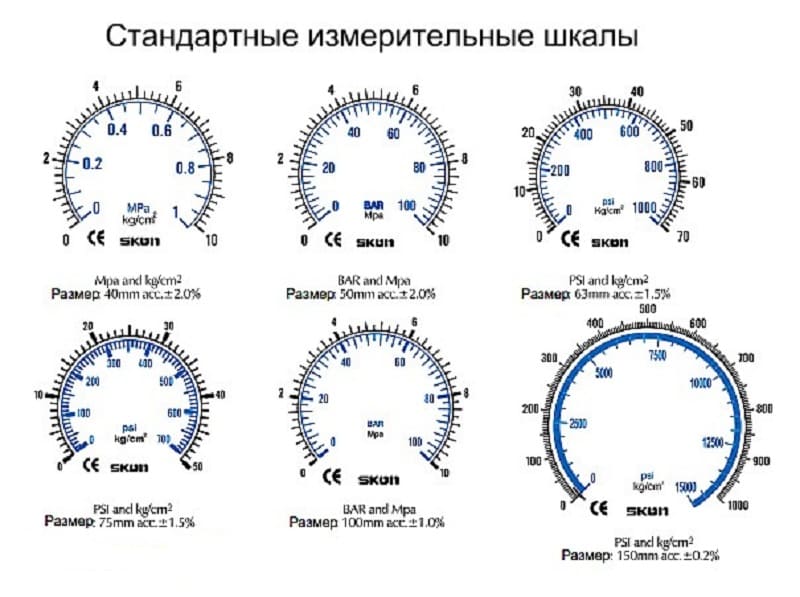

Стандартные измерительные шкалы

Диапазон измеряемых давлений

В практической деятельности разделяют следующие виды давления: абсолютное, барометрическое, избыточное, вакуум.
Абсолютное – это показатель давления, измеренный относительно полного вакуума. Этот показатель не может быть ниже ноля.
Барометрическое – это атмосферное давление. На его уровень оказывает влияние высота над нулевой отметкой (уровень моря). На этой высоте принято считать, что давление равно 760 мм р.с. для манометров эта величина равняется нулю.
Избыточное давление – это размер, показывающий между абсолютным и брометрическим давлением. Особенно это актуально тогда, когда абсолютное давления в отношении барометрического.

Вакуум – это величина, которая показывает разницу между абсолютным и барометрическим давлением при условии превышения барометрического.

То есть, вакуумметрическое давление не может превышать барометрическое. Другими словами, приборы для измерения вакуума измеряют его разряжение.

Устройства для замера давления можно разделить на несколько групп:

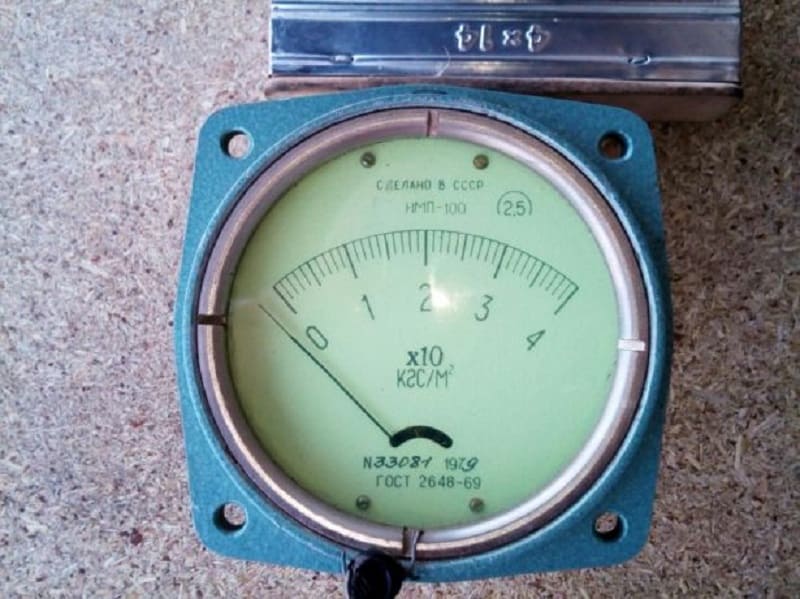

  • Напорометры, их используют для выполнения измерения давления до 40 Па.
  • Тягомеры, они предназначены для замеров вакуумметрических давлений до 40 кПа.

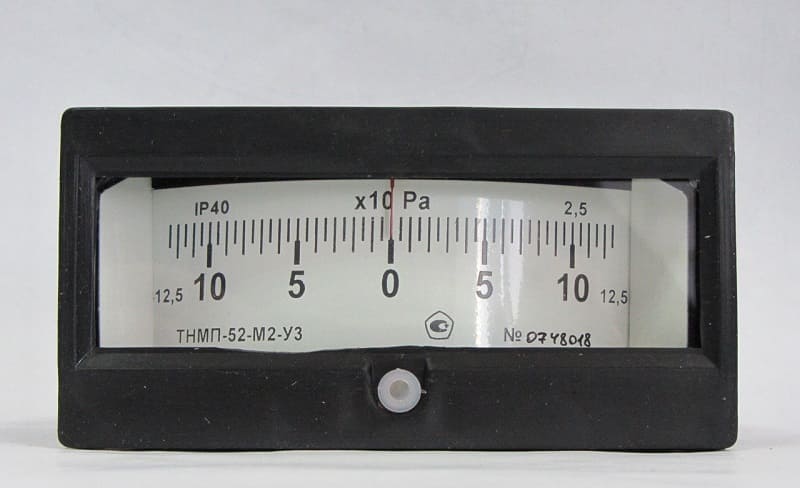

  • Тягонапоромеры, эти приборы имеют двустороннюю шкалу с границами замеров ±20 кПа Для измерения разницы давления применяют дифманометры.
