Дополнением к металлообрабатывающему станку является координатный стол, соответствующий ГОСТ. Он обеспечивает точную фиксацию и заданное перемещение заготовки во время обработки режущим инструментом. Этим повышается функциональность фрезерных, шлифовальных, сверлильных станков.

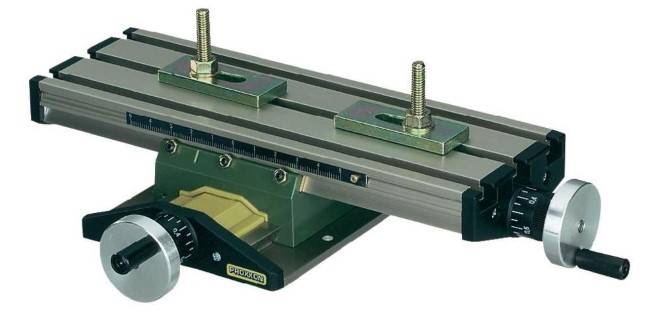

Стол координатный PROXXON-MICROMOT

Стол координатный PROXXON-MICROMOT

Ключевые характеристики

Конструктивно координатные столы исполняются так, чтобы обработка металла проводилась в максимально удобном положении, смещение выполнялось с допустимой точностью, плавной подачей.

Определяющими критериями установки на тот или иной станок являются:

  • количество осей перемещения;
  • площадь плиты;
  • тип привода;
  • ручное/автоматическое управление.

Автоматизация действий дает широкие возможности использовать координатный стол в работе фрезерного станка с ЧПУ. Исполнительный механизм снабжается системой контроля с программным обеспечением.

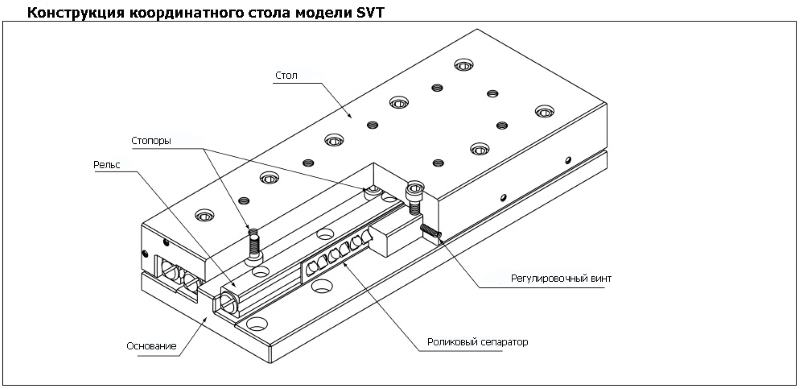

Конструкция координатного стола SVT

Конструкция координатного стола SVT

В технологическом процессе значение имеют характеристики, указанные в мм: подача (поперечная, продольная), ширина паза, шаг между пазами. Для монтажа на оборудование — расстояние между крепежными отверстиями.

Станина

Основание изготавливают 2 способами: литье, сварной рамой. Материал — алюминий, сталь, реже чугун.

Литую опору укрепляют на станину тяжелого фрезерного, шлифовального станка. Она хорошо гасит вибрации.

Сварные сборки ставят на среднее и легкое оборудование.

Приводной механизм

Скорость, точность металлообработки, которую выполняет станок, достигаются оператором при помощи определенного типа привода:

  • прямой;
  • рейка-шестерня;
  • шарико-винтовая пара;
  • ременная передача.

Исполнительный механизм

Направляющие, по которым движется координатный стол, могут быть цилиндрические оси, рельсового сечения.

За плавность хода отвечает каретка, подшипниковый узел. В особо точных случаях устанавливают подшипники скольжения. Люфт в опорах качения уже считается значительным.

Выпускают координатный стол с одновременной установкой 2, 3 исполнительных механизмов. Это позволяет выполнение более сложного фрезерного процесса.

Классификация

Плоскую деталь укладывают на портальный координатный стол для шлифовки, сверления, фрезерования, раскроя.

Для сложных, объемных перемещений, доступа к 3 сторонам заготовки, выполнения многоосных переходов, нужны крестовые виды. Они работают в условиях конвейера, непрерывной автоматизированной подачи, выполняя поперечные, продольные движения. Вариант с 2 направлениями смещения называют двухкоординатный, применяют, в том числе, для разметки, сверления, расточки повторяющихся размеров.

Сложность операций, которые назначены для фрезерного (шлифовального) станка, предусматривает оснастку по необходимости:

  1. Горизонтальный стол 2 х координатный неповоротный, действия производятся с перемещением относительно 2 перпендикулярных горизонтальных осей. На крупных производствах устанавливают координатную площадку, стол 2 х координатный неповоротный с вакуумным удержанием детали;
  2. Наклоняемый стол 2 х координатный поворотный, появляется вращение вокруг вертикальной оси, возможный угол наклона площадки крепления детали 0° — 90°.

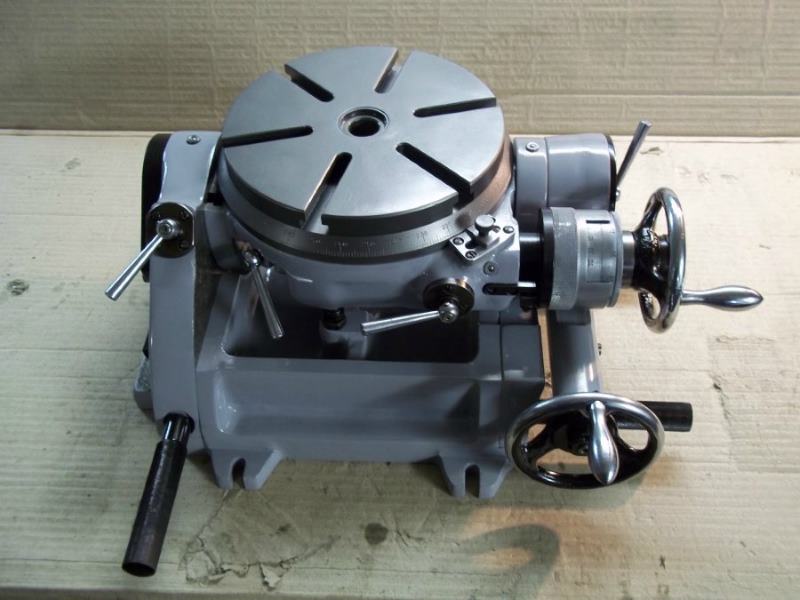

Стол круглый координатный глобусный

Стол круглый координатный глобусный

Более простая модель – не наклоняемый стол 2 х координатный поворотный, дающий свободу движения только в горизонтальной плоскости прохода фрезерного узла.

Скачать ГОСТ 16163-90 «Столы поворотные делительные координатно-расточных и координатно-шлифовальных станков»

Виды работ

Размещают координатный стол под различные рабочие органы станка:

  • сверло;
  • фреза;
  • шлифовальная головка;
  • метчик;
  • точечная сварка;
  • сканер;
  • пробник;
  • манипулятор;
  • маркер;
  • форсунка покраски;
  • преобразователь магнитострикционный.

Опции

Рабочая металлическая поверхность плиты, установленной на координатный стол, может снабжаться защитным покрытием (жертвенный пластик) от повреждений режущим инструментом станка.

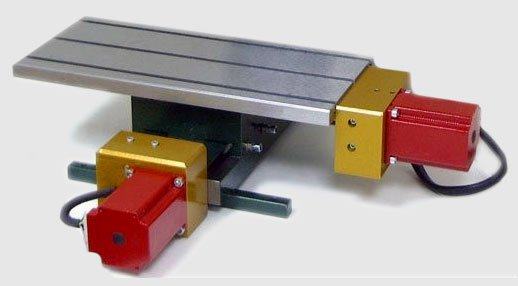

2-х координатный стол с электроприводом

2-х координатный стол с электроприводом

На крестовые столы фрезерного (или другого) станка подводят автоматизированные системы охлаждения, пылеулавливания, удаления газов, смазки, очистки. Станок ЧПУ получает обратную связь от исполнительных органов.
