При работах по ремонту мебели нередко требуется осуществлять точное сверление. Выполнить его без дополнительных приспособлений крайне сложно. Так, при обработке ДСП и древесины возможно непрямолинейное сверление и повреждение входа отверстия. Избежать этого позволяет кондуктор для шкантов.

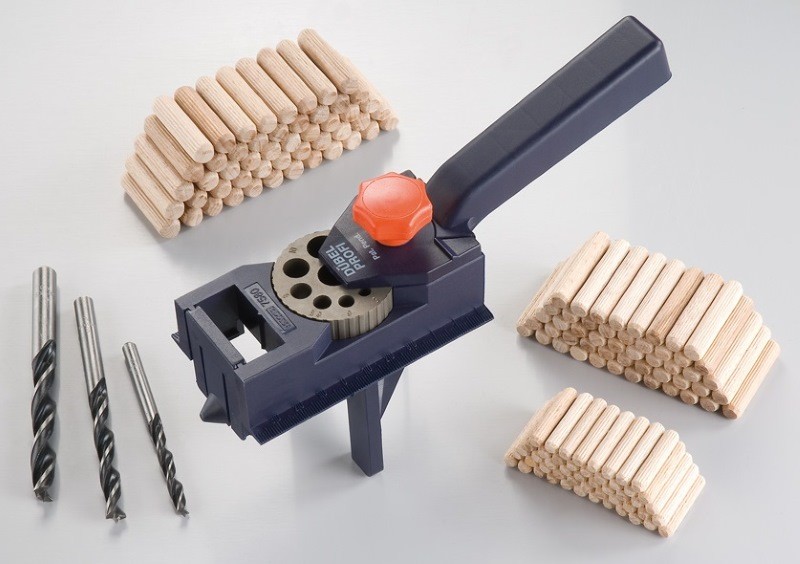

Кондуктор для шкантов

Особенности конструкции

Кондукторы представлены приспособлениями, служащими для центрирования сверла и обеспечения прямолинейности его хода. Таким образом, они являются самоцентрирующимися шаблонами для проделывания отверстий.

Особенности конструкции определяются типом устройства. Так, корпус многопозиционного варианта со струбцинным креплением представлен толстостенным уголком из алюминия большой длины с промежуточным креплением посередине. Стенка уголка при работе накладывается на поверхность. Расположение направляющих втулок определяется расстоянием для шкантов.

Двухползунковый поворотный кондуктор для мебели представлен соединенными крепежом с планкой двумя направляющими линейками. Для его закрепления служит соединительная планка и ограничитель хода, поджимаемый барашковым винтом.

Встречаются кондукторы из различных материалов: пластика, оргстекла, стали. Последние считают наиболее удачными, так как данные приспособления ввиду высокой прочности обеспечивают наилучшее поддержание прямолинейного движения сверла и наименее подвержены деформации, а также не нагреваются при работе. Модели из пластика и оргстекла легче в обращении ввиду меньшей массы.

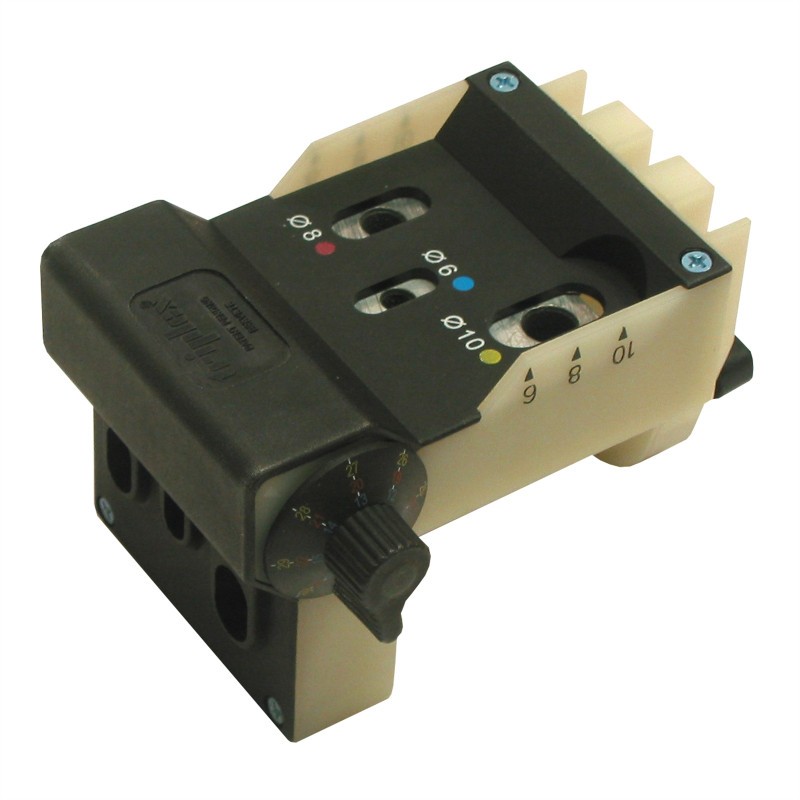

Кондуктор самоцентрирующийся

Наконец, особенности конструкции определяются назначением рассматриваемых устройств. В данной статье затронуты модели для шкантов.

Классификация

По особенностям использования кондукторы классифицируют на следующие виды:

  • Накладные. Это простые и мобильные приспособления, не требуемые фиксации, но удерживаемые рукой. Ввиду этого сверление с применением данных кондукторов приходится осуществлять одной рукой. Их используют преимущественно при обработке ДСП- и МДФ-плиты. Рассматриваемые приспособления легко создать самостоятельно.
  • Поворотные. Данные кондукторы оснащены кронштейнами. Рассчитаны на выполнение сверления в двух прилегающих плоскостях с одного захода.
  • Скользящие. Эти устройства ориентированы на создание нескольких отверстий без смены установок. Они относятся к профессиональному оборудованию, требующему соответствующих навыков.
  • Угловые (под углом). Представлены узкоспециализированными вариантами, рассчитанными на проделывание отверстий под разными углами. Нередко выполнены по накладной схеме.

Применение

Данные изделия издавна применяются и обширно распространены в металлообработке. Так, кондукторами комплектуют многие станки. Нужда в шаблонах для шкантов в сфере деревообработки обусловлена распространенностью закрытых мебельных соединений. В данной отрасли промышленности рассматриваемые приспособления применяют как в серийном производстве, так и при сборке. В последнем случае мебельные кондукторы служат для сверления отверстий под шканты.

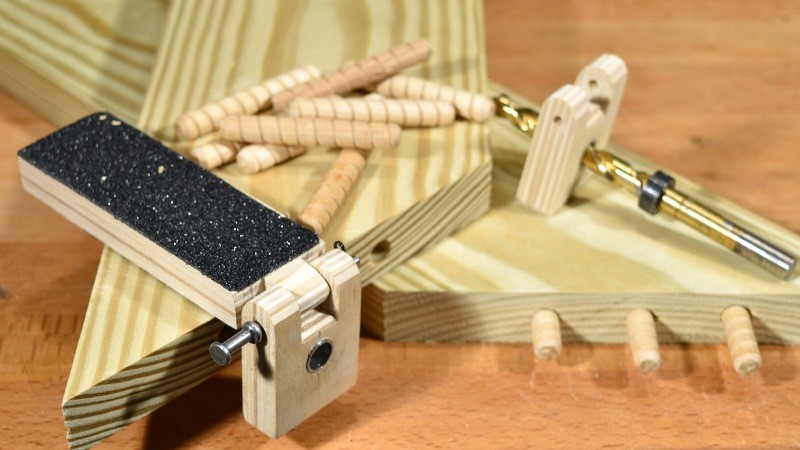

Самодельный кондуктор для шкантов

Помимо названных сфер, такие устройства востребованы в строительстве, машиностроении, бытовых работах.

Сфера применения определяется типом кондуктора. Так, накладные устройства служат для обработки плоских деталей, плит ДСП и МДФ. Угловые применимы как для мебели, так и для плит ДСП и МДФ. Поворотные изделия рассчитаны на проделывание отверстий в цилиндрических деталях. Универсальные модели подходят для мелкосерийного мебельного производства. Опрокидываемые варианты рассчитаны на одновременную обработку в нескольких плоскостях. Закрепляемые и скользящие кондукторы наиболее подходят для бытового использования. К тому же последние несовместимы с одношпинделевыми станками.

Жесткие модели ориентированы на проделывание отверстий в предметах с неровной плоскостью вроде труб. В рассматриваемом случае их закрепляют с применением струбцины, но для мебели названный способ не подходит, так как возможна деформация поверхности.

Использование кондукторов упрощает и ускоряет осуществление работ за счет того, что это избавляет от необходимости ручных замеров и расчетов.

Самодельные кондукторы

Прежде всего, следует отметить, что простейшие модели кондукторов весьма недороги, поэтому изготавливать шаблон для шкантов своими руками не всегда целесообразно. К тому же нужно учитывать, что модели для конфирматов сделать наиболее легко. Варианты для шкантов отличаются более сложной конструкцией.

Для самостоятельного создания такого приспособления требуются чертежи, которые легко найти в открытых источниках. Там же встречаются инструкции в разном виде. В них описывается создание различных типов и вариантов шаблонов для шкантов: с одним и несколькими отверстиями, из разных материалов и т. д. Исходные материалы могут быть представлены подручным сырьем вроде деревянных брусков, фрагментов арматуры и пластин и т. д. Так, подойдет квадратная арматура 10х10 мм. Кроме того, понадобятся слесарные инструменты и такое оборудование, как дрель и болгарка. Для создания более сложных кондукторов требуется сварочный аппарат.

Самостоятельное создание шаблона для шкантов включает несколько стадий. На первой арматуру нарезают на фрагменты, длина которых определяется размерами изделия. Далее проделывают отверстия для сверления, для чего необходимо знать их параметры. Они имеют диаметр 5 мм и находятся в 8 мм от края кондуктора и 32 мм друг от друга. Для повышения удобства применения возможно оснащение упором. В виде него может выступать согнутая под прямым углом пластина, закрепляемая на изделии. Детали фиксируют с применением струбцины и скрепляют резьбовыми соединениями. Кроме того, иногда самодельные кондукторы оснащают поддонами для стружки в виде фрагментов пластиковых бутылок.
