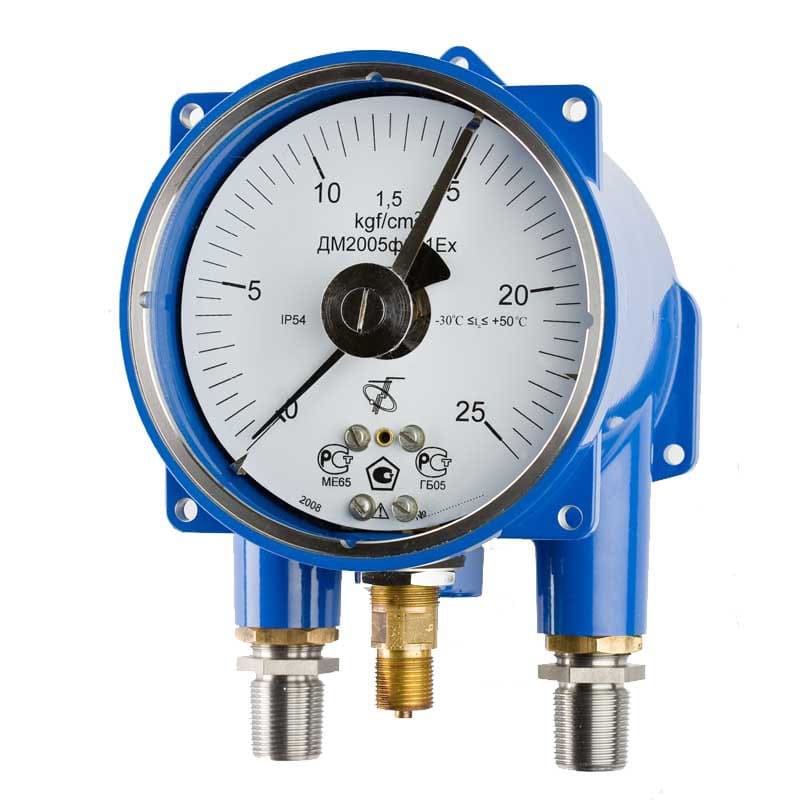

Электроконтактный манометр — это морально устаревший, но простой и надежный прибор для управления электрической нагрузкой в зависимости от измеряемого давления. Он представляет собой обычный стрелочный манометр, дополненный двумя стрелками, задающими величину давления включения (Рвкл) и давления отключения (Роткл), и контактными группами, замыкаемыми или размыкаемыми основной стрелкой. Такие устройства применяют в компрессорах и системах поддержания постоянного давления.

Электромагнитный манометр

Принцип работы электроконтактных манометров

Принцип действия электроконтактного прибора очень прост. Стрелка манометра является подвижным контактом, неподвижные контакты установлены так, чтобы стрелка касалась их при достижении в системе (Рвкл) или (Роткл). При этом, исходя из исполнения конкретной модели, происходит размыкание либо замыкание соответствующей электрической цепи, управляющей мотором компрессора или электромагнитным клапаном. На каждый электроконтактный манометр нанесена маркировка, описывающая его разновидность и характеристики.

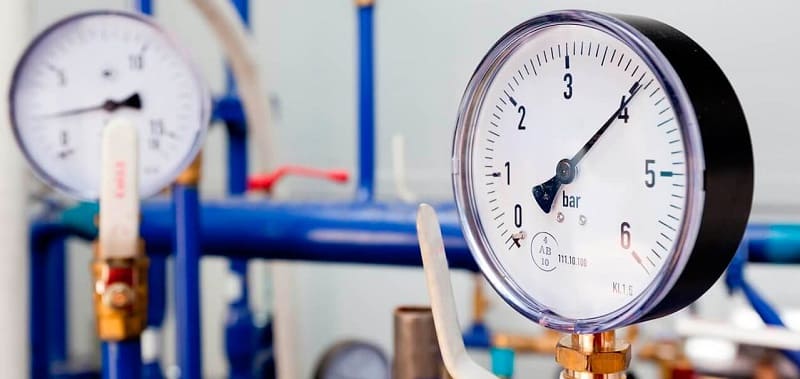

Использование, преимущества и недостатки электроконтактных манометров

Устройства весьма популярны в различных отраслях промышленности и инфраструктурных систем:

  • Технологические установки.
  • Машиностроительные станки.
  • Генерация и распределение тепла.
  • Водопроводные сети.
  • Компрессорная техника.
  • Промышленные холодильники.

Электроконтактные приборы обладают рядом важных преимуществ по сравнению со своим функциональным конкурентом- реле давления. К ним относятся:

  • Не требуется отдельного соединения для подключения манометра.
  • Простота настройки пределов срабатывания, не нужны специальные инструменты.
  • Четкая визуализация настроек.

Есть у устройства и недостатки:

  • Малый предельный ток, который электроконтактный прибор может коммутировать. Это ограничивает мощность нагрузки. Для больших нагрузок манометр будет только сигнализирующим элементом, его приходится использовать для управления более мощными коммутационными приборами.
  • Высокая цена. Стоит примерно втрое дороже реле. (Зато не надо тратиться на отдельный манометр).

Контактный манометр удобно использовать в случаях небольшой мощности нагрузки и отсутствия современной электронной системы автоматики.

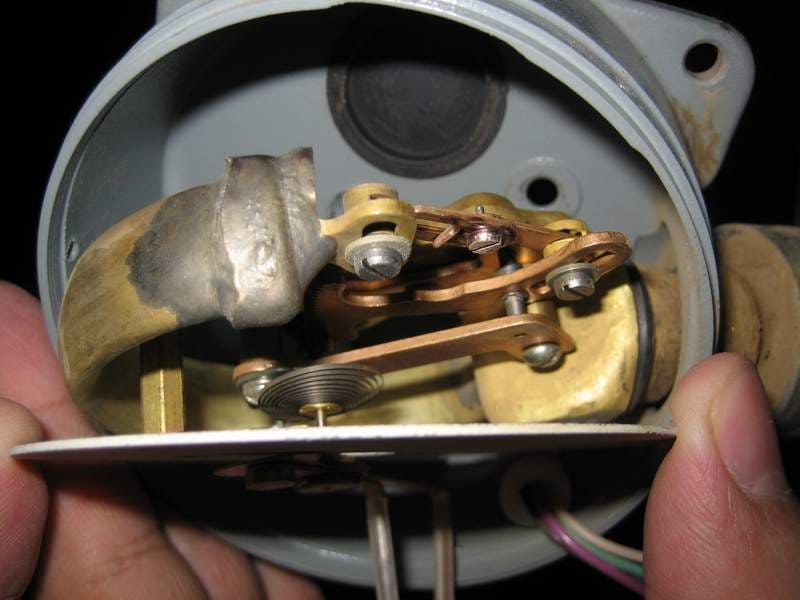

Устройство электроконтактного манометра

Конструктивно устройство представляет собой доработанный стрелочный манометр. Отличия заключаются в следующем:

  • Ось стрелки индикатора изолирована от корпуса, деталей электроконтактного прибора и шкалы.
  • На циферблате добавлены две стрелки, задающие (Рвкл) и (Роткл)Их можно перемещать по шкале.
  • Эти стрелки находятся на одной оси с главной индикаторной стрелкой, места их крепления изолированы друг от друга,
  • Индикаторная стрелка вращается независимо от задающих.
  • К подшипникам крепления стрелок подведены токоведущие ламели, электрически присоединенные к соответствующей стрелке. С другой стороны ламели выведены в контактную группу.
  • Провода могут монтироваться к клеммам внутри корпуса, а могут выводиться наружу пучком со смонтированным разъемом на конце.

Иногда стрелку, задающую (Рвкл), делают синего цвета, а стрелку для (Роткл)- красного. Но у большинства моделей обе стрелки синие, и их различают по положению на шкале: (Рвкл) всегда левее. Подключение оборудования к электроконтактному манометру проводится в зависимости от варианта его исполнения.

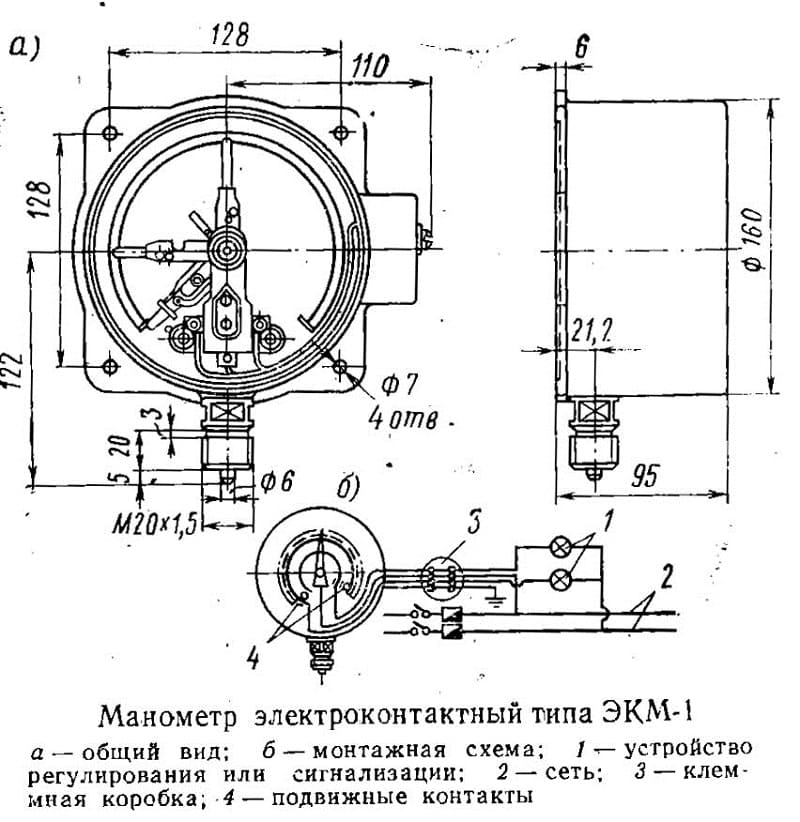

Конструкция электромагнитного манометра

Для различных потребителей и коммутационных схем выпускается несколько разновидностей (исполнений) устройства:

  1. Одноконтактное нормально разомкнутое.
  2. Одноконтактное нормально замкнутое.
  3. Двухконтактное, оба нормально замкнутых.
  4. Двухконтактное, оба нормально разомкнутых.
  5. Двухконтактное, один нормально замкнутый, другой- нормально разомкнутый.
  6. Двухконтактное, один нормально разомкнутый, другой- нормально замкнутый.

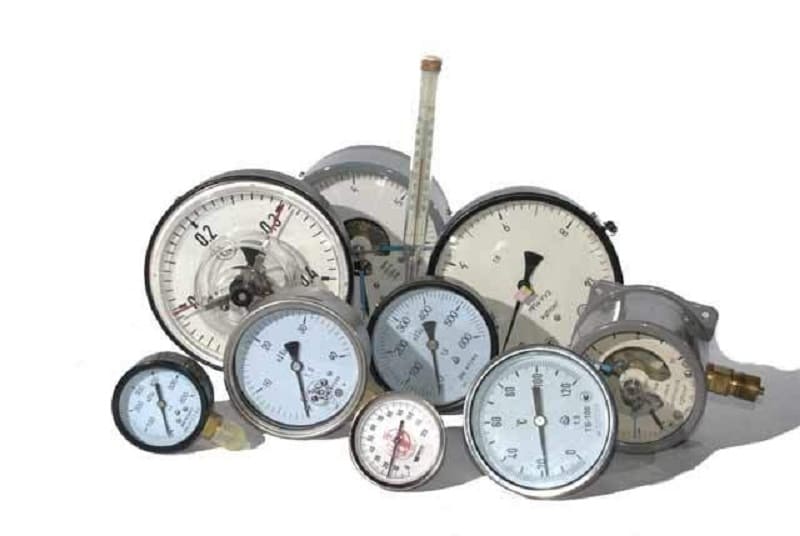

Разнообразие в манометрах

С помощью подбора нужного варианта исполнения можно обойтись без дополнительных инвертирующих реле, усложняющих и удорожающих электрическую схему оборудования и повышающих вероятность его отказа.

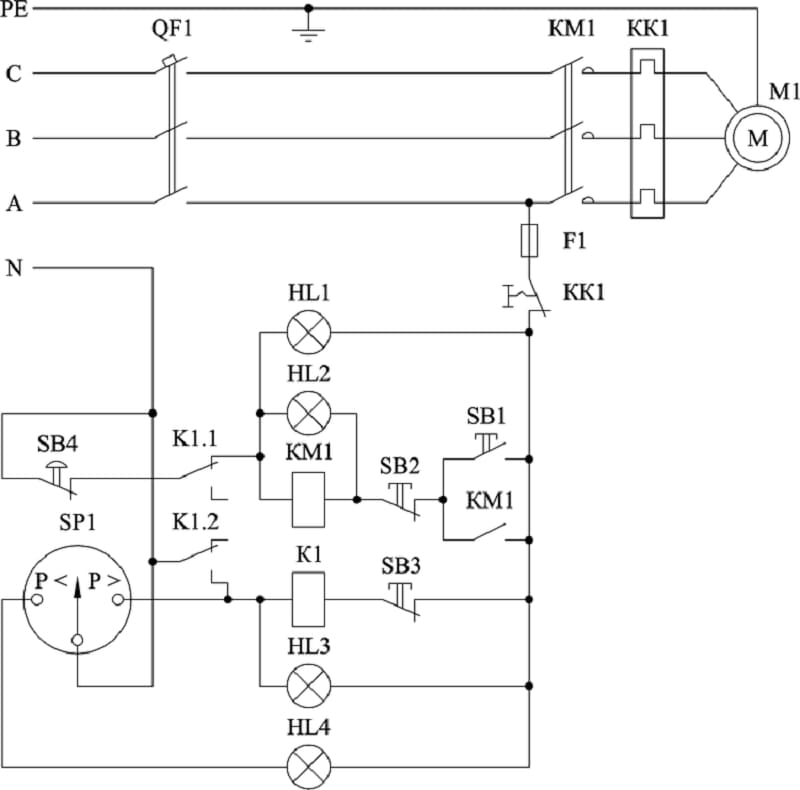

Схема подключения электроконтактного манометра

Наиболее популярные среди потребителей схемы устройства — двухконтактные.

В широко используемых приборах отечественного производства серии ДМ версию определяют по цветам задающих стрелок:

  • Версия 3 (Рвкл)- синяя и (Роткл)- красная.
  • Версия 4 (Рвкл)-красная и (Роткл)-синяя.
  • Версия 5- обе стрелки синие.
  • Версия 6- обе стрелки красные.

У прибора четыре пронумерованных вывода:

  1. Общий.
  2. вкл).
  3. откл).
  4. Земля.

Схема подключения манометра

Выводы промаркированы на разъеме, расположенном на кожухе прибора, в ответной части разъема маркировки нет.

Электроконтактный манометр своими руками

В основе конструкции электроконтактного манометра лежит обычный стрелочный манометр для измерения давления. Если подходящего устройства нет под рукой, или стоимость его представляется слишком высокой, то можно попробовать изготовить такой электроконтактный прибор самостоятельно.

Для этого потребуется:

  • Исправный стрелочный манометр.
  • Две жестяные полоски размером 3×15 мм.
  • Проводки разного цвета.
  • Двухсторонний скотч, самый тонкий из доступных.
  • Паяльник, припой, канифоль или паяльная кислота.
  • Дрель.
  • Пассатижи, шило, тиски.

Последовательность операций по изготовлению следующая:

  • Шилом или тонкой отверткой поддеть стопорное кольцо, фиксирующее стекло.
  • Вынуть кольцо, стекло и уплотнительную прокладку.
  • Закрепит корпус в тисках через прокладки, просверлить в нем два отверстия так, чтобы проводки проходили в них с небольшим зазором.
  • Вырезать две жестяные полоски и согнуть их концы так, чтобы длина короткой части была больше, чем расстояние от стрелки до циферблата.
  • К другому концу каждой полоски припаять проводок, тщательно залудив место пайки.
  • Разместить полоски на циферблате так, чтобы стрелка касалась загнутой части в месте, соответствующем (Рвкл) или (Роткл).
  • Проверить качество контакта омметром или контрольной лампочкой.
  • Приклеить двухсторонним скотчем пластинки к циферблату.
  • Проводки вывести через отверстия.

Изготовление самодельного электроконтактного манометра

Далее следует установить на место уплотнительную прокладку и стекло и зафиксировать его стопорным кольцом. Общий провод можно присоединить к любой металлической детали устройства. Контактный манометр, изготовленный своими руками, готов к работе. Степень электробезопасности такого технического решения остается под сомнением, поэтому лучше избегать прикосновений к проводящим деталям работающей установки.
