В работе множества устройств, систем постоянно возникает необходимость в измерении давления рабочей среды (жидкости, газ, пара), подаваемой в трубопроводной системе. Особенно важны эти показатели на предприятиях, где применяют непрерывные технологические процессы, например, на предприятиях по переработке углеводородов.

Для точного измерения применяют дифференциальный манометр.

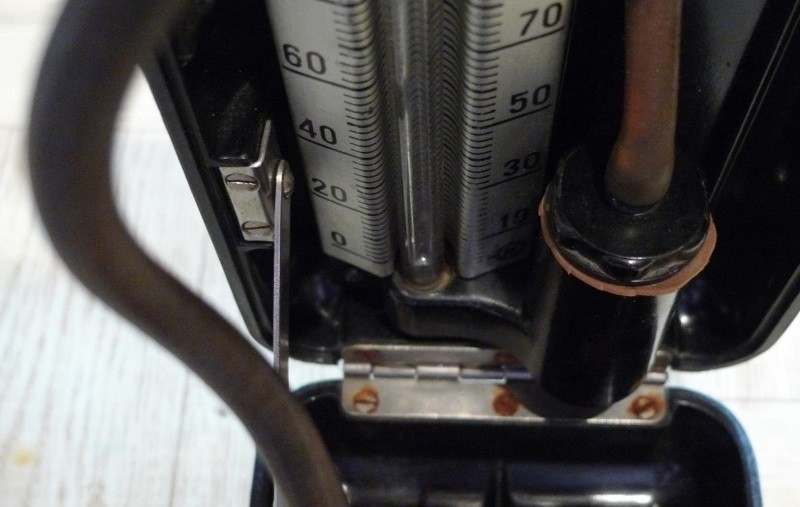

Дифференциальный манометрДифференциальный манометр: виды, принцип работы

Дифференциальный манометр – это устройство, которое применяют для выполнения замера перепада давления. С его помощью можно замерить уровень жидкости, находящейся в ёмкостях с повышенным напором. Манометр этого класса может быть использован для определения расхода жидкости или газа. У дифманометра есть другое название – датчик разности давлений.

Как пример можно рассмотреть манометр дифференциальный цифровой ДМЦ 01м. Это изделие применяют для замера напора в рабочей среде. Его довольно часто устанавливают в системы приточно-вытяжной вентиляции. Манометр обеспечивает расчет параметров потока газа, в том числе скорость и расход.

Это изделие способно рассчитывать параметры потоков газа, отводимые от источника загрязнения. В зависимости от измеряемого параметра различают следующие типы изделий:

  • перепадомеры;
  • расходомеры;
  • уровнемеры.

Дифференциальные манометры широко используют в технологических процессах для выполнения замеров, контроля, фиксации и настройки перепада напора, расхода рабочей жидкости и ее уровня.

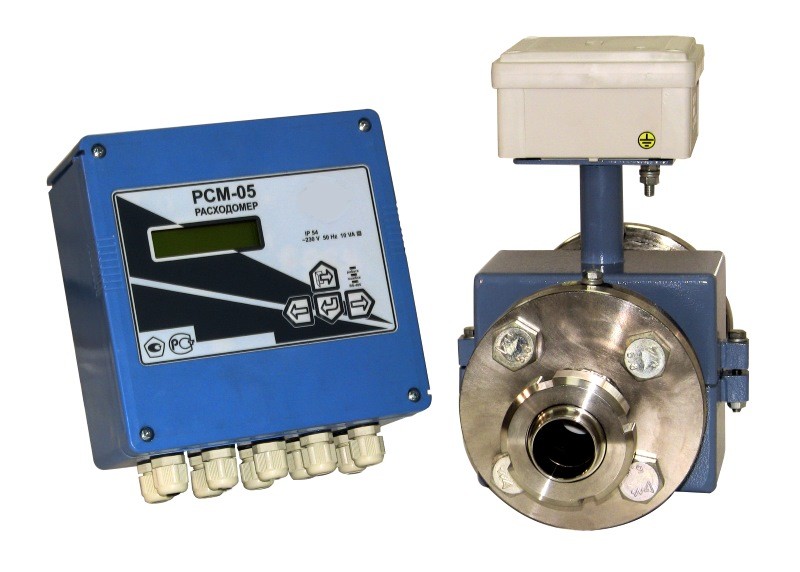

Электромагнитный расходомер

Расходомер – это изделие, которое применяют для замера расхода рабочей жидкости (жидкости, газов, пара), используя принцип перепада давления на сужающей диафрагме или сопла. Расходомер показывает результаты измерений в л/час, м3/час и пр.

Перепадомер применяют для измерения разности давления рабочей среды по двум точкам измерения технологического процесса. Он показывает результаты измерения в Па, бар и пр.

Уровнемер используют для замера уровня рабочей жидкости по размеру ее столба. Это изделие, показывает результаты измерений в мерах длины – см, мм, м.

Кроме того, что они могут просто показывать, некоторые модификации могут подавать соответствующие сигналы и могут быть оснащены устройством дистанционной передачи информации УДПИ.

Ключевое отличие этих устройство заключено в том, он в состоянии зафиксировать сразу два значения. Разность между ними и отображается на панели манометра. Но, реальная характеристика не всегда играет важную роль. Достаточно установить пороговое значение при его достижении, манометр сформирует управляющий сигнал и направит его по назначению.

Методы получения параметров зависят от вида манометра, в частности, от того, какой чувствительный элемент применяют для получения информации. Существует и разница в методе отображения полученной информации.

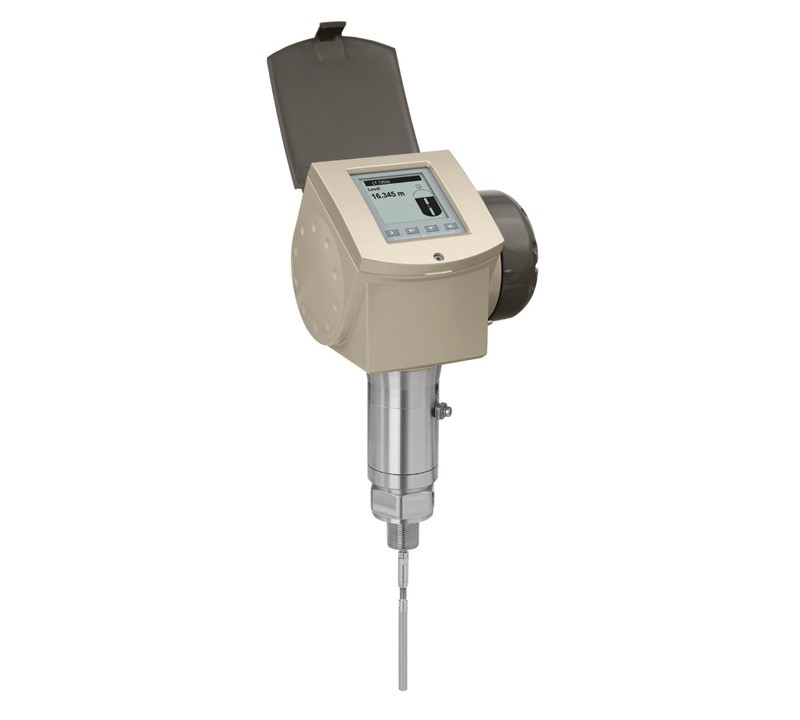

Волноводный радарный уровнемер

Принципы работы манометров сводятся к деформационным процессам, происходящим в измерительных блоках, например, в сильфоне. Эта деталь и есть индикатор давления, который воспринимает скачки давления. Блок же исполняет роль преобразователя давления. Пользователь этого средства измерения получает данные о результате замеров в виде перемещения стрелки на панели индикации. Как правило, результат замеров показывается в Па.

Основные классификации

Большая часть диффманометров содержат в своем составе набор узлов и деталей. При их содействии поддерживаются коммуникационные связи между средами. В состав устройства в обязательном порядке должны входить камеры, которые отделены друг от друга приспособлением, с помощью них проводят замеры. То есть эти устройства играют роль чувствительного компонента,  который и фиксирует разницу давлений.

Изменение характеристик рабочей среды приводит к активации механизма индикации. Кроме этого, средства индикации у манометра этого класса могут различаться.

Для изготовления корпуса применяют полимеры или металл с антикоррозийным покрытием. Корпус оснащают специальными компонентами, которые применяют для транспортировки и закрепления устройств на рабочем месте.

Во-первых, надо разделить небольшие конструктивные отличия между разными манометрами. В практической деятельности  используют стационарные и переносные устройства. Первые фиксируют непосредственно на месте выполнения замера. Вторые применяют при обследовании того или иного технологического процесса.

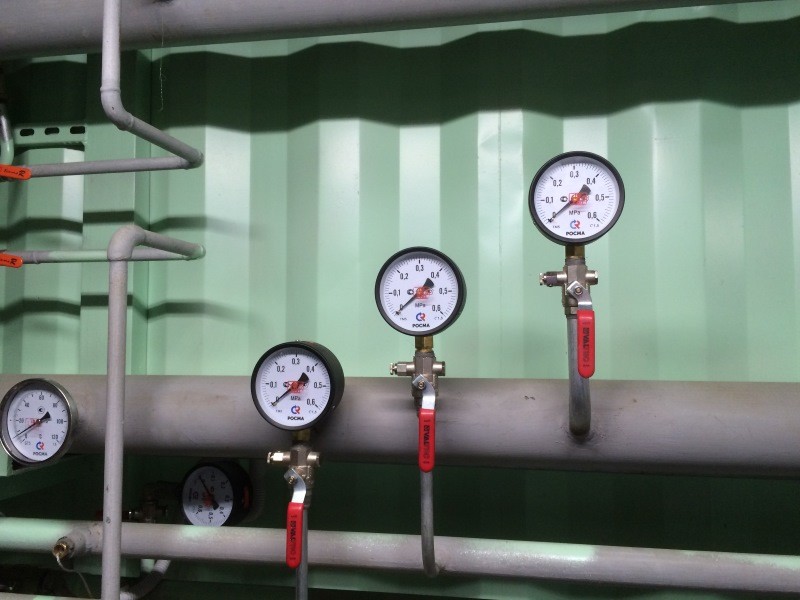

Манометр для котла

По способу подачи данных можно выделить следующие модификации устройства.

Стрелочный

Это классическое представление аналоговых измерительных изделий. Полученное значение показывает стрелка, перемещающаяся по установленной шкале. Такие модели отличаются высокой надежностью, но по части показателей точности, аналоговые манометры значительно уступают цифровым.

Цифровой манометр

Это устройство выводит результаты замера на установленный монитор. На такие изделия может быть уставлен микрочип, которые используют для формирования команд, направляемых на исполнительный механизм. Манометры этого класса устанавливают непосредственно в технологические линии. Управление исполнительными механизмами осуществляются с помощью электрических сигнал от 4 до 20 мА.

Мембранный дифманометр

В основании дифференциального манометра этого типа лежит пластина, выполненная из металла или из другого упругого материала. Иногда, для повышения эффективности мембран их делают гофрированными.

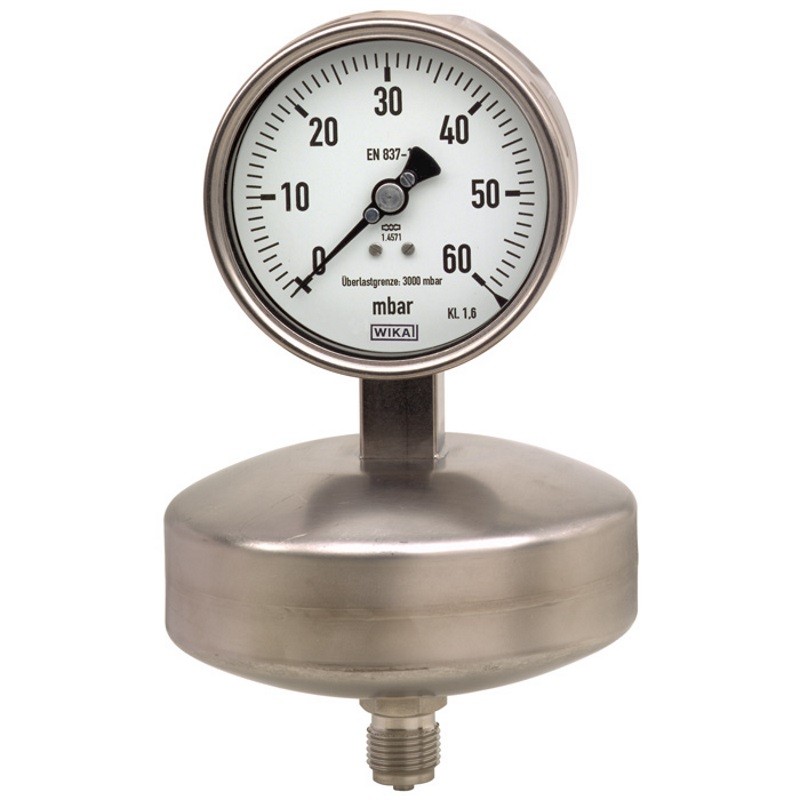

Манометр с мембранной коробкой

В состав дифференциального мембранного устройства входят две емкости, предназначенные для замера параметров рабочей жидкости. Емкости связаны между собой блоком, оснащенные импульсными трубками.Разница давлений может закрепляться при помощи штока. Он связан с органом измерения. При предельных колебаниях шток вызывает изменения сигнала на выходе из прибора. Это и гарантирует отображение получаемых параметров.

Сильфонный дифманометр

Дифференциальный манометр этого класса часто называют показывающим. Конструктивно оно состоит из показывающей и сильфонной частей. Отображающая часть представляет собой корпус круглой формы. Внутри него устанавливают индикаторный механизм стрелочного типа. Цена деления такого устройства составлять 1 мбар. Сильфонные манометры нашли свое применение в системах отопления, водоснабжения. Кроме этого их устанавливают в комплексах газоснабжения, по которым транспортируют нейтральные газы.

В рабочей части дифференциального манометра установлены элементы упругой механики, они состоят из сильфонов, пружин и пр. то есть, активная среда оказывает воздействие на демпфирующую систему, та в свою очередь передает сигналы на систему индикации. Устройства этого класса отличаются высокой точностью замера, так как механика не восприимчива к воздействию температуры и влаги

Ртутный дифманометр

Он отличается сложностью конструкции. Работа этого изделия основана на определении гидростатических характеристик по ртутному столбику. Применяя взаимодействующие сосуды, прибор фиксирует разницу давлений методом оценки и сравнивания избыточных уровней в столбах жидкостей.

Особенность устройств этого типа заключается в плотности рабочей жидкости. Это сводит к минимуму воздействие капиллярных сил.

Ртутный манометр

Ртутные дифференциальные приборы отличает высокая чувствительность к температурам. Поэтому для ликвидации температурного воздействия на них устанавливают приборы настройки.

Особенности дифференциальных микроманометров

Это мобильные приборы для замера разности давления до 3 кПа. Конструктивно эти приборы состоят из одной трубы, в которой устанавливают средства регулировки. Самая широко применяемая схема, представляет собой наклонную трубку. В полевых условиях традиционно применяют карманный дифманометр, которые отличает простота использования, но доработанная конструкция негативно сказывается на точности измерения.

Дифманометры монтируют в системы контроля технических систем и их безопасности. Они занимают место как обособленный прибор, так как составная часть технологической цепочки плотно взаимодействуя с управляющими приборами.

Карманный дифференциальный манометр

Между тем современные изделия, например, уже упоминавшийся дифференциальный манометр ДМЦ-01М обеспечивает ведение статистического материала по измеряемым параметрам. Это прибор может быть поставлен вместе с интерфейсом RS-232, это позволяет выполнить соединение дифманометра с персональным компьютером. В результате появляется возможность построения на основании относительно небольшого прибора станцию автоматического контроля с определенным набором функций диспетчеризации.

Но следует отметить, что цена такого изделия довольно высока, она может достигать суммы в 35 тысяч рублей. Приборы, обладающие меньшим функционалом, будут стоить, разумеется, дешевле, но и при этом их возможности останутся на месте.

Модели от компании Testo

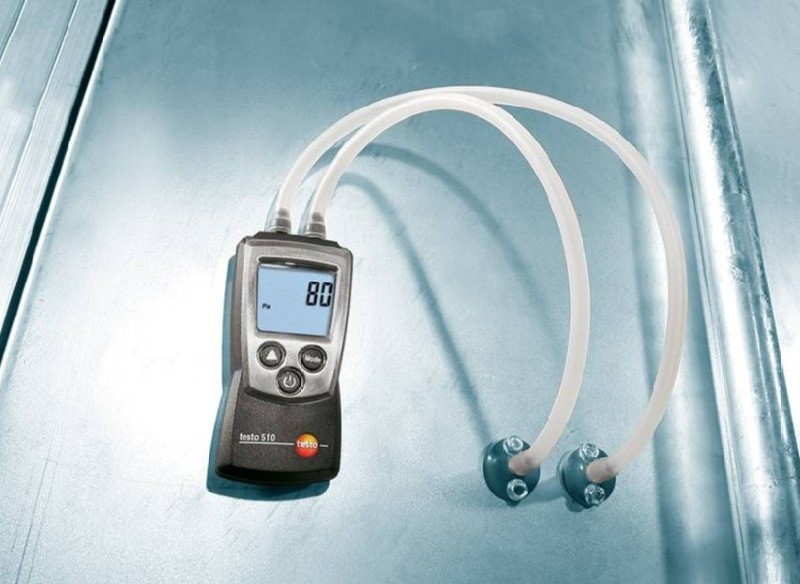

Фирма является одним из ведущих проектировщиков и изготовителем различного рода измерительных систем. Дифференциальные манометры представлены модельными рядами, которые устанавливают в системах вентиляции, газопроводных систем, тепловых сетях и пр. Один из самых популярных представителей приборов от этой компании по праву считают Testo 510.

Он способен работать в диапазоне рабочих давлений от 0 до 100 гПа. Этот аппарат прост в использовании и обслуживании. На корпусе установлены магниты, которые обеспечивают его плотную установку.

Поверка манометров

Дифференциальные манометры, как и все измерительные приборы, должны проходить обязательную поверку в аттестованных лабораториях Росстандарта.
