Для транспортировки и подъема тяжелых грузов должны применяться специальные цепи. Цепные стропы, в сравнении с канатными, характеризуются повышенной гибкостью и расширенным диапазоном применения. Примером можно назвать применение в случае транспортировки горячих грузов. Существует довольно большое количество различных вариантов исполнения цепных строп, все они характеризуются своими определенными качествами. Рассмотрим подробнее особенности выбора и многие другие моменты.

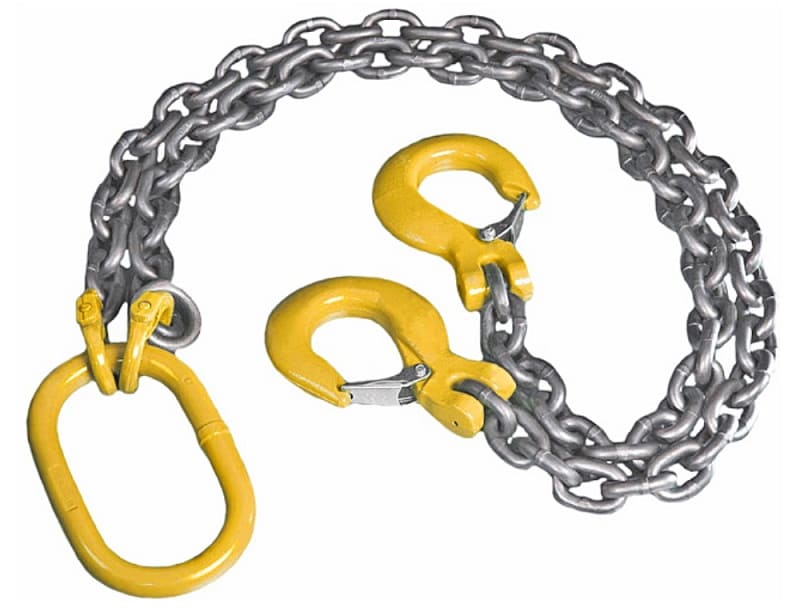

Цепные стропы

Маркировка и грузоподъемность цепных стропов

Прежде всего уделяется внимание применяемой маркировке и показателю грузоподъемности. Цепные стропы представлены классическим изделие, которое состоит из отдельных звеньев. Ключевым признаком можно назвать количество цепей. По нему выделяют следующие разновидности цепей:

  1. Стропы с одной ветвью маркируются 1СЦ. Они обходятся намного дешевле, но подобные стропы цепные не могут применяться для транспортировки тяжелых заготовок.
  2. Вариант исполнения с двумя ветвями более прочные. В этом случае маркировка или обозначение 2СЦ.
  3. Три ветви обозначаются 3СЦ.
  4. Вариант исполнения с четырьмя ветвями маркируется 4СЦ. За счет подобного сочетания отдельных звеньев можно обеспечить требуемую прочность.
  5. Выделяют в отдельную группу изделия с единичной цепной ветвью, которая может быть выполнена в разомкнутом и замкнутом типе, а также виде кольца. Маркировка в разомкнутой цепи ВЦ, в виде кольца УСЦ-К.

Наиболее сложные варианты исполнения выполнены в комбинированном виде. Они характеризуются более высокой прочностью.

Эксплуатация цепных строп может проводиться исключительно с учетом показателя грузоподъемности. Эта характеристика зависит от прочности отдельных частей применяемого изделия. При повышении прочности существенно увеличивается долговечность. На практике получили широкое распространение следующие варианты исполнения:

  1. Третий класс рассчитан на грузоподъемность не более 100 килограмм.
  2. Пятый класс может применяться для нагрузки не более 300 килограмм.
  3. Восьмой обладает показателем грузоподъемности 800 килограмм.
  4. Десятый класс рассчитан на нагрузку до 1200 килограмм.
  5. Двенадцатый характеризуется свойствами, которые позволяют транспортировать груз весом до 3150 килограмм.

Не стоит забывать о том, что при рассмотрении грузоподъемности нужно учитывать температуру эксплуатации до 200 градусов Цельсия.

Более высокий показатель становится причиной существенного повышения пластичности, за счет чего прочность снижается до на 10-15%. Эти и многие другие моменты учитываются в случае выбора наиболее подходящего изделия.

Внутри каждого класса также проводится классификация по минимальному показателю диаметра. Не стоит забывать о том, что ГОСТа для подобного изделия пока нет, нормативные требования указываются в РД 11-07-2007. При производстве также учитываются нижеприведенные моменты:

  1. Класс прочности.
  2. Условное наименование.
  3. Диапазон температуры, при котором может применяться цепь.
  4. Длина и некоторые другие моменты.

Маркировка и грузоподъемность цепных стропов

Сегодня цепные стропы комплектуются не только захватными крюками, но и концевыми ограничителями. Класс прочности зависит от типа применяемого материала при изготовлении и некоторых других моментов.

Характеристики цепных строп

Стропная цепь характеризуется довольно большим количеством свойств. При выборе материалов и производстве учитывается ГОСТ 25573 и ГОСТ 22956. При рассмотрении основных свойств следует уделить внимание следующим моментам:

  1. Изделие представлено отдельными звеньями, которые соединены между собой. Их диаметр варьирует в пределе от 7 до 32 мм.
  2. Соединение между собой проводится при применении технологии сварки.
  3. Существуют самые различные комплектующие для строп, к примеру, крюки или талрепы, такелажные скобы. Выбор наиболее подходящего варианта исполнения оснастки проводится в зависимости от того, каким образом будет использоваться изделие.
  4. Важным моментом можно назвать коэффициент запаса прочности. Он зависит от типа применяемого материала и других моментов.

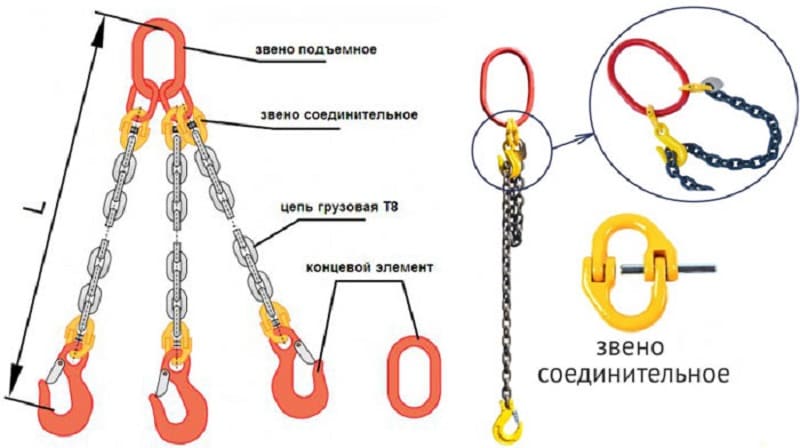

Конструкция цепной стропы

Как правило, каждый подобный продукт снабжается биркой, на которой указывается грузоподъемность, порядковый номер, знак производителя, дата испытаний и многие другие моменты. В случае отсутствия подобной информации использовать цепь нельзя. Кроме этого, важным параметром можно назвать вес, так как он также оказывает влияние на нагрузку, которую испытывает несущая конструкция. Ветви стропы могут иметь самые различные размеры, от чего зависят эксплуатационные качества изделия.

Виды цепных строп

Классификация рассматриваемого изделия может проводиться по самым различным признакам. Примером можно назвать нижеприведенный список:

  1. Грузоподъемность, которая варьирует в диапазоне от 1 до 67 тонн.
  2. Длина изделия может варьировать в пределе от 0,5 до 20 метров. при этом некоторые варианты исполнения могут изготавливаться под заказ и обладать другими свойствами.
  3. Тип захвата, применяемый для груза. Строп цепной кольцевой характеризуется тем, что оба конца фиксируются на специальном соединительном звене.

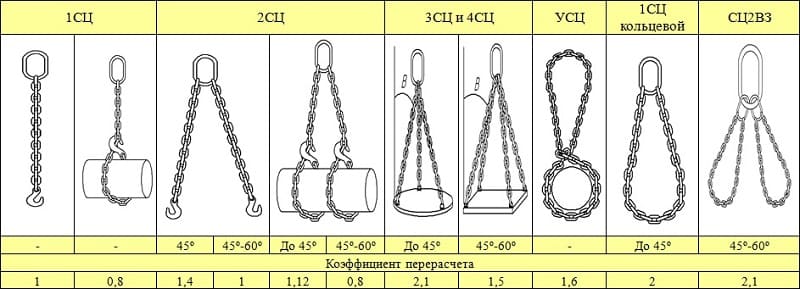

Виды стропов

Довольно широкое распространение строп цепных одноветвевых можно связать с тем, что изделие характеризуется небольшим весом и достаточной прочностью для транспортировки различных механизмов. Грузоподъемные двухветвевые стропы также довольно распространены. На производственных линиях можно встретить несколько вариантов исполнения, которые выбираются в зависимости от особенностей конкретного случая транспортировки. Также есть и универсальные изделия, получившие широкое распространение.

Преимущества

Подобные стропы характеризуются довольно большим количеством преимуществ, которые должны учитываться. Примером назовем следующие моменты:

  1. Гибкость и подвижность позволяют применять их различных образом.
  2. Температура применения от -40 до 200 градусов Цельсия. Есть и варианты исполнения, эксплуатация которых возможна в большем температурном диапазоне.
  3. Долгий срок службы, который составляет несколько десятилетий.
  4. Обеспечение наибольшей безопасности.
  5. Есть возможность укоротить изделие за счет применения специальных крюков.

В большинстве случаев цепи используются по причине повышенной прочности и долговечности.

Недостатки

У рассматриваемых строп также есть несколько недостатков, которые должны учитываться. Основными можно назвать:

  1. Высокая стоимость. Это связано с тем, что при изготовлении применяется металл, который нельзя назвать дешевым.
  2. Применение металла также обуславливает существенно повышение веса. Однако, варианты исполнения 8-12 класса практически полностью лишены этого недостатка.

Кроме этого, не стоит забывать о необходимости хранения в определенных эксплуатационных условиях. Слишком высокая влажность может стать причиной появления коррозии, которая становится причиной снижения прочности и возникновения других проблем.

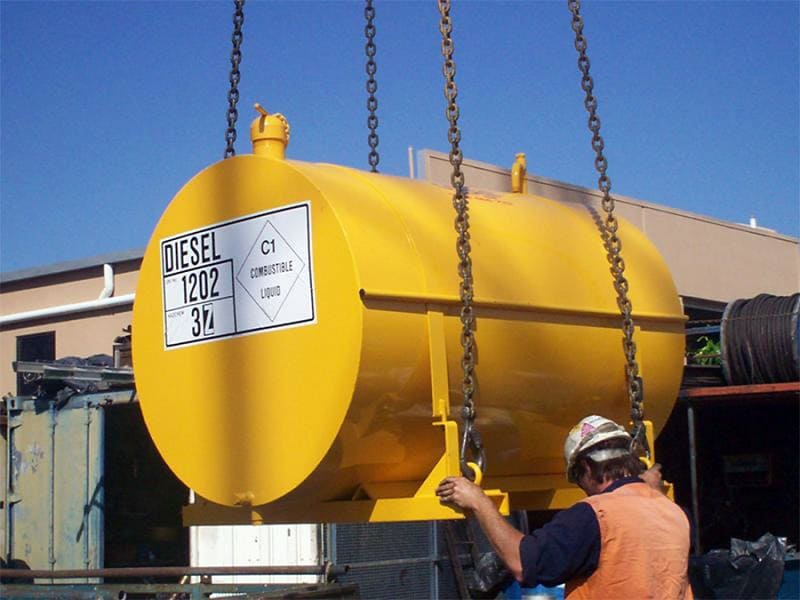

Область применения цепных строп

Цепные стропы на сегодняшний день весьма распространены, так как диапазон применения от 40 до 400 градусов Цельсия. За счет особой обработки металла он может выдерживать существенный жар. Примером можно назвать следующее:

  1. Металлургические предприятия.
  2. Топливная промышленность.
  3. Производство химических продуктов.
  4. Логистические центры и различные склады.

В целом можно сказать, что их область применения весьма обширна. При изготовлении может применяться сталь с высокой коррозионной стойкостью, за счет чего эксплуатация может проходить в самых различных условиях.

ГОСТ на грузовые цепные стропы

Как ранее было отмечено, общих стандартов по производству рассматриваемого изделия нет. Некоторые ГОСТы применяются для определенной обработки металла, изменения его основных качеств.

При производстве уделяется внимание РД-10-33-93. Кроме этого, производители должны проводить тестирование строп для проверки их основных свойств.

Скачать ГОСТ 22956-83

Скачать ГОСТ 25573-82

Нормы браковки цепных стропов

Выбраковка позволяет исключить вероятность эксплуатации цепей с существенным браком. Цепные стропы подлежат браковке в нижеприведенных случаях:

  1. Отсутствии бирки. Она требуется для указания основной информации о продукции. Примером можно назвать вес, длину, тип применяемого сплава при изготовлении основных ветвей. Отсутствие бирки не позволяет определить основные эксплуатационные характеристики изделия.
  2. При наличии узлов, которые стали причиной снижения прочности. Ошибка при производстве становится причиной появления узлов, которые повышают вес.
  3. При поперечных порезах, разрывах и других подобных дефектах, за счет которых также снижается прочность. Они могут образовываться по причине нарушения технологии производства, механического воздействия и многим другим.
  4. Расслоение нитей на ленте. Подобный дефект встречается крайне редко, но все распространен. Расслоение ленты приводит к снижению показателя грузоподъемности и других свойств.
  5. Загрязнение более 50% изделия нефтепродуктами. В подобном случае выбраковка цепных строп проводится крайне редко, но все же производитель не должен поставлять подобный продукт. Смазка поверхности нефтепродуктами для снижения степени коррозии не допускается, поверхность, как правило, покрывается другими материалами.
  6. Наличие прожженных отверстий, которые появляются по причине попадания раскаленного металла на поверхность.
  7. Проводится браковка цепных стропов в случае выпучивания ниток. Этот брак также весьма распространен.
  8. В случае, когда материал подвержен воздействию различных химических веществ. Кислоты и соли могут оказывать негативное воздействие на поверхность стали и других материалов. Подобная ситуация становится причиной уменьшения грузоподъемности, повышения степени восприимчивости металла к воздействию коррозии и окружающей среды.
  9. При отслоении края ленты. Брак подобного типа становится причиной существенно снижения прочности и долговечности изделия.

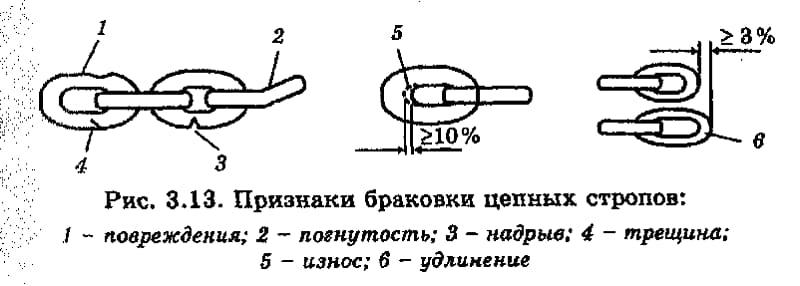

Признаки браковки цепных стропов

Нормы браковки цепей учитываются производителями, но при покупке нужно все же уделять внимание подобному моменту.

Это связано с тем, что в продаже встречается просто огромное количество различной бракованной продукции.

В заключение отметим, что рассматриваемое изделие является ответственным. Именно поэтому его выбору следует уделять довольно много внимания, допущенные ошибки могут стать причиной серьезных последствий.
