Цанговый патрон – специальное приспособление, используемое для зажима инструмента при выполнении  токарных, фрезерных, сверлильных и прочих операций связанных с обработкой металлических заготовок  на основании технического  задания (последовательности  выполняемых операций, технологии обработки, прилагаемого  эскиза  изделия).

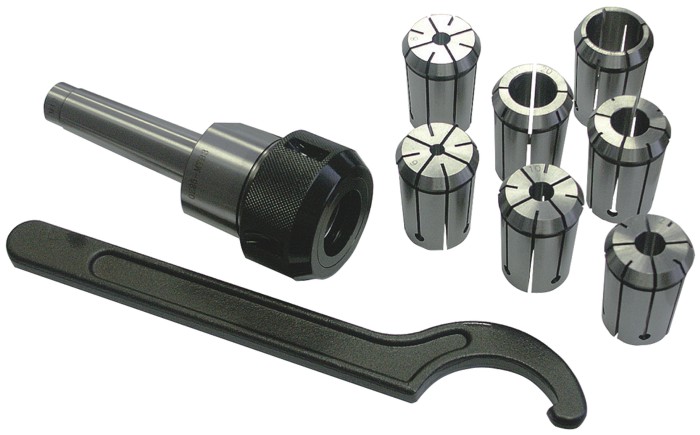

Цанги

Цанги

Виды и принципы действия зажимных патронов

Цанговые патроны используют в основном при обработке холоднокатаного прутка или других металлических изделий имеющих уже обработанную поверхность.

Конструктивно патроны можно классифицировать по функциональности:

  • с неподвижным механизмом;
  • с выдвижным механизмом;
  • с втягиваемым механизмом.

Каждая конструкция имеет свои особенности.  Подающий тип выполнен в виде стальной втулки с 3-мя  разрезами образующими лепестки, которые обладают пружинящим эффектом.

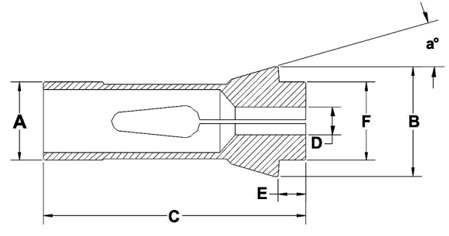

Чертеж  № 1 цанги главного шпинделя

Чертеж цангового патрона Тип F

Тип F

Цанги  типа F – зажимные главного шпинделя используются для закрепления обрабатываемого изделия.

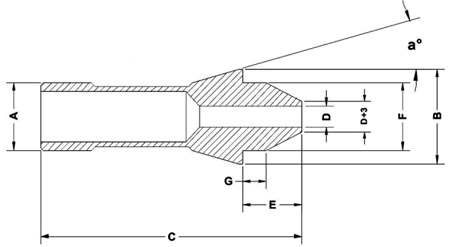

Чертеж № 2 цанги противошпинделя

Чертеж цангового патрона Тип LN

Тип LN

Цанги  типа LN – противошпинделя производятся удлиненными, размер Е зависит от типоразмера.

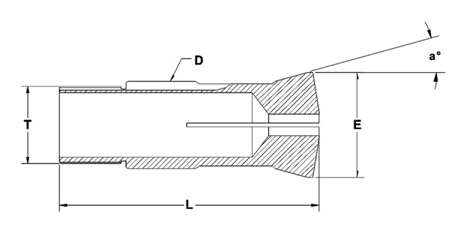

Чертеж № 3  цанги типа R

Чертеж цангового патрона Тип R

Тип R

Типа R – являются цангами тянущего типа.

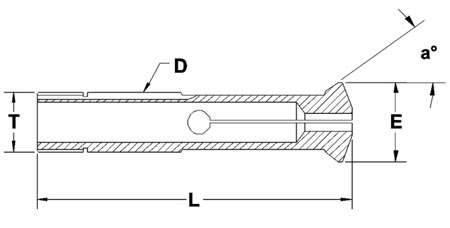

Чертеж № 4  цанги типа Т

Чертеж цангового патрона Тип T

Тип T

Типа Т – зажимные.

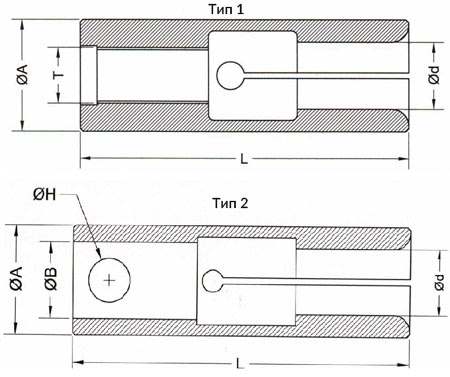

Чертеж № 5 цанги BF

Чертеж цангового патрона Тип BF

Тип BF

Цанга, подающая типа BF — предназначена для подачи прутка.

При установке на станке подающая цанга по резьбе крепится на трубу с помощью, которой подается в рабочую зону. Необходимо учитывать конструктивную особенность – размер и форму цанги, которая  в обязательном порядке должна соответствовать профилю обрабатываемого прутка.

В ходе подготовки к обработке пруток продвигается через лепестки, которые за счет конструктивных особенностей плотно удерживают заготовку. В ходе обработки при подаче заготовки за счет вращения увеличивается сила сцепления между лепестками и изделием. Принцип действия зажимных элементов основан на усилении сцепления лепестков  с обрабатываемой заготовкой при вращении рабочего механизма. Втулки, имеющие 3 лепестка, используются для обработки изделий до 3 мм, четыре – до 80 мм, шесть – свыше 80 мм. Обычно цанги имеют угол в вершине конуса равным 30º.

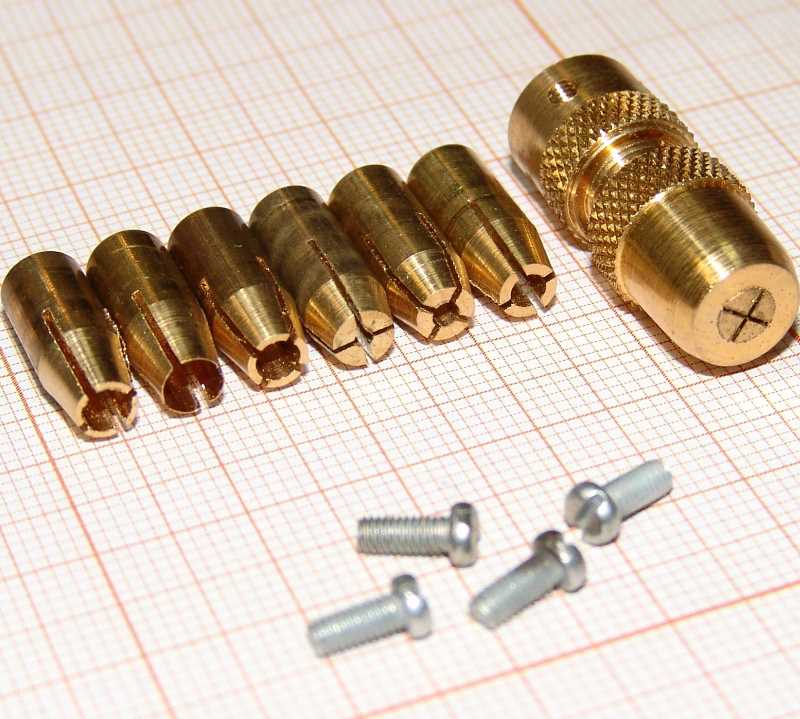

Цанги на вал 2 мм (0,1-3 мм) для микродерели

Цанги на вал 2 мм (0,1-3 мм) для микродерели

При обработке тонкого прутка используются цанги оснащенные пружинами, увеличивающими прижимную силу кулачков. При увеличении диаметра обрабатываемой заготовки применяются  конструкции, оснащенные специальными вкладышами подбираемые по габаритам изделия. Цанговый зажим также используются при обработке с помощью сверла, фрезы или метчика. Втулка фиксируется в патроне с помощью гайки, а режущий инструмент непосредственно в цанге. При фиксации  гайкой производится уменьшение внутреннего объема отверстия, где устанавливается заготовка тем самым, увеличивается сила удерживающая пруток в неподвижном состоянии.

Патроны данной конструкции имеют и свои недостатки. Прежде всего, должно выполняться требование совпадения хвостовиков используемого инструмента с характеристиками используемых цанг. На предприятиях наиболее широко используются цанги типа ER, составляющими наибольшее количество в общем объеме используемого инструмента.

При выполнении сложных работ по изготовлению изделий, используются различные цанги  с указанием всех размеров и технологии выполнения рабочих операций, но часто приходится комбинировать оснастку или изготавливать своими руками необходимый цанговый патрон с требуемыми характеристиками.

Видео обзор токарного цангового патрона

Как самостоятельно сделать цанговый патрон

При изготовлении своими руками различных изделий возникают ситуации, когда имеющаяся в наличии оснастка не позволяет выполнить необходимые операции. Требуется  изготовить цанговый патрон, отвечающий предъявляемым  запросам с выполнением  изделия согласно разработанному  эскизу.

Все работы необходимо начинать с подготовки эскиза с проработкой всех необходимых деталей. Эскиз патрона позволяет учесть все особенности при изготовлении своими руками необходимой оснастки и зажимного механизма.

При изготовлении цанг своими руками необходимо учитывать несколько особенностей:

  • внутренний диаметр цанги равен или меньше минимального диаметра детали;
  • в цанге увеличение внутреннего диаметра возможно за счет расширения лепестков;
  • для увеличения изготовления разводных цанг  после разводки  и повышения качественных характеристик необходима дополнительная  шлифовка конической и направляющей части цанги;
  • необходимо учитывать, что в ходе длительной работы теряется упругость лепестков цанг вследствие чего может произойти поломка.
