В прошлом веке заклепки применяли весьма обширно в качестве крепежных элементов. В настоящее время они вытеснены во многих отраслях, однако в некоторых случаях сохранили актуальность. Далее рассмотрен резьбовой заклепочник, служащий для работ с резьбовым вариантом данных крепежных элементов.

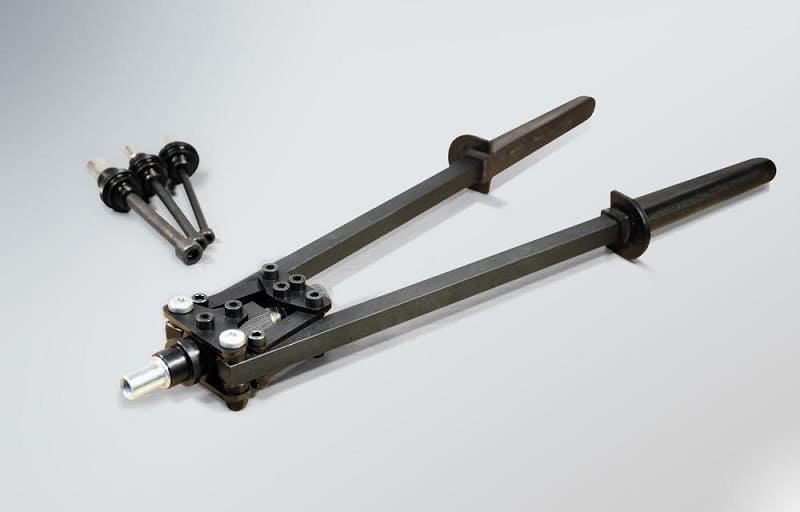

Заклепочник для резьбовых заклепок

Классификация

Заклепочник представлен монтажным инструментом, служащим для соединения деталей с применением заклепок. Он позволяет расплющить кромки заклепок особым образом для обеспечения надежной фиксации, сохранив внутреннюю резьбу. Современные модели рассчитаны на соединение деталей толщиной 0,3-6 мм и различные заклепки. При этом следует учитывать, что данные инструменты ориентированы на конкретный тип крепежа, то есть приспособления для вытяжных и резьбовых заклепок отличаются.

По устройству их дифференцируют на несколько типов.

  • Ручной заклепочник для резьбовых заклепок выполнен в виде плоскогубцев или пассатижей. Он функционирует по принципу рычага за счет усилий оператора. Модели данного типа наиболее обширно распространены, прежде всего, ввиду простоты и малой стоимости. Ручные резьбовые заклепочники подразделяют на одно- и двуручные. Они отличаются по особенностям применения. Более легкие инструменты первого типа подходят для крепежных элементов диаметром до 5 мм, а двуручные модели способны работать с элементами диаметром 6,4 мм.
  • Принцип функционирования пневматических моделей основан на использовании сжатого воздуха. Данные заклепочники значительно более сложны и громоздки ввиду того, что им необходим компрессор в качестве источника воздуха. Поэтому в основном их применяют в промышленности.
  • В пневмогидравлических инструментах используется гидравлическая система с поршнем. Как и пневматические модели, они подходят для крупных резьбовых заклепок. Такие приспособления называют также заклепочными пистолетами.

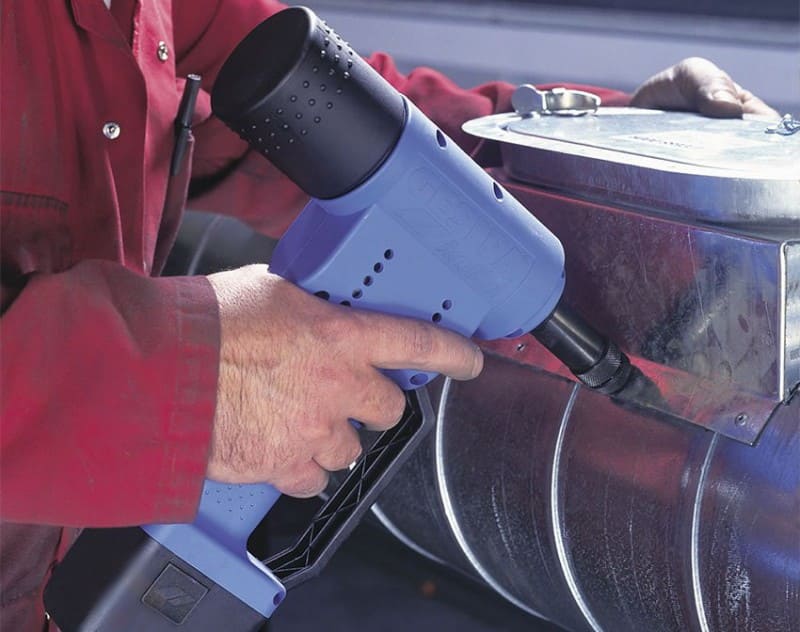

  • Аккумуляторные заклепочники функционируют на энергии источника тока. Благодаря этому они автономны как ручные модели и не требуют применения ручного труда как пневматические инструменты для установки резьбовых заклепок.

Правила использования

Независимо от типа заклепочника, работы по созданию заклепочных соединений включают несколько этапов:

  • Прежде всего, осуществляют подготовку рабочих поверхностей. Основное назначение данных работ состоит в обеспечении плотного прилегания и надежной фиксации дрели. С этой целью поверхности выравнивают, очищая от заусенцов, краски и т. д. с применением напильника либо шлифовальной машины.
  • Далее их плотно совмещают. После этого в точке расположения отверстия наносят отметку в виде углубления с использованием чертилки и кернера. Затем проделывают отверстие путем сверления. Важно выполнить его перпендикулярно плоскости материала. Кроме того, необходимо использовать соответствующее диаметру резьбовой заклепки сверло. Так, для крепежных элементов диаметром 6,4 мм требуется 6,2 мм сверло. К тому же в случае применения элементов с потайной головкой для их скрытия потребуется осуществлять зенкование.
  • Наконец, производят скрепление. Предварительно в заклепочник монтируют шток с резьбой определенного диаметра и накручивают на него крепежный элемент. Необходимо проконтролировать тщательность фиксации последнего, иначе возможно откручивание резьбовой заклепки. Крепеж помещают в отверстие, обеспечивая плотное примыкание головки к поверхности. Инструмент располагают перпендикулярно поверхности и приводят в действие. При этом шток производит давление на резьбовую заклепку, обеспечивая ее деформацию. Для надежного крепления требуется максимальное усилие. По завершении работ шток выворачивают. Наконец, следует убедиться в правильном монтаже крепежа, проверив отсутствие перекосов, зазоров, деформации резьбы.
  • В случае неправильной установки потребуется извлечь резьбовую заклепку. Осуществить это возможно несколькими методами. Один из них предполагает применение дрели со сверлом большим, чем диаметр резьбы. В результате крепеж разделится на стержень и головку. Кроме того, можно сточить головку также дрелью и выбить остатки крепежа.

Таким образом, заклепочник не меняет объем работ, но ускоряет и упрощает их. От используемого варианта заклепочника зависит скорость сжатия крепежей. Так электрические модели обеспечивают скорость работы до 50 заклепок в минуту.

Самодельные инструменты

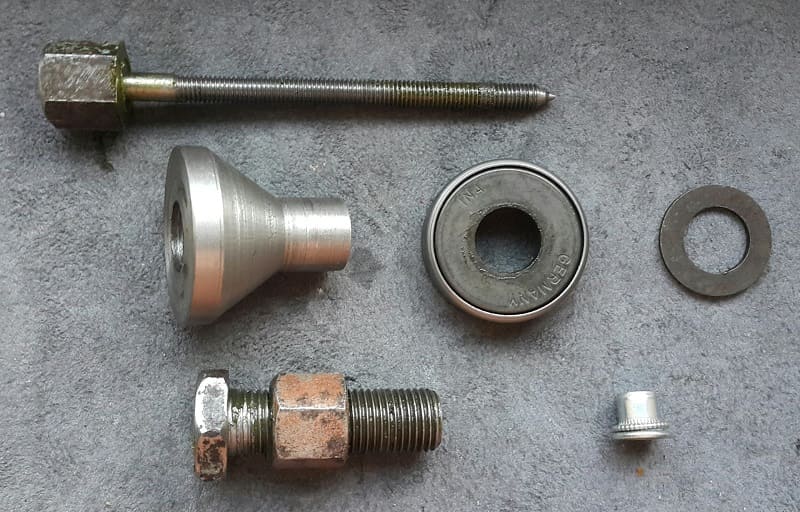

Весьма просто создать самодельный заклепочник. Для его изготовления требуются болт, гайка и желательно подшипник. При этом необходимо, чтобы болт свободно входил в заклепку. На нем фиксируют гайку. Подшипник применяется для предотвращения заклинивания последней при работе, а также обеспечивает равномерное распределение давления. Между крепежом и подшипником следует надеть несколько шайб. Их точное количество определяют на основе глубины проникновения резьбовой заклепки в материал.

Принцип применения такого заклепочника следующий. Совместив его с отверстием, выкручивают головку винта, придерживая гайку. Для этого используют ключи. При выкручивании болт воздействует на резьбовую заклепку, вызывая ее деформацию. Для упрощения применения рекомендуется использовать болт с шестигранной внутренней головкой, позволяющей применять рычаг. К тому же с применением токарного станка возможно усовершенствовать конструкцию, придав болту резьбу разного диаметра. Кроме того, нужно учитывать, что в случае применения болта из мягкого материала возможно его заклинивание в резьбовой заклепке. В целом самодельные клепальники подходят для разового применения. В случае постоянных работ такого рода следует использовать заводские аналоги.

Применение

Использование заклепочников, естественно, связано с применением заклепок, поэтому следует рассмотреть основные их особенности. Заклепки представлены крепежными элементами в виде стержня круглого сечения с головкой. Среди них резьбовые варианты считают наиболее технологичными. От обычных крепежей они отличаются наличием резьбы.

Данные крепежные элементы дифференцируют по исходному материалу на три вида.

  • Медные резьбовые заклепки характеризуются высокой долговечностью, пластичностью, коррозионной устойчивостью. Ввиду названных свойств они подходят для применения во внешних условиях и легко обрабатываются. Поэтому они имеют повсеместное использование. В строительстве такие крепежи обычно применяют для фасадов, кровли, водосточных систем.
  • Алюминиевые детали во многом сходны с медными: они пластичны, устойчивы к коррозии. Кроме того, такие крепежи легкие, нетоксичные и недорогие. Благодаря этому их применяют в химической и пищевой отраслях и в авиастроении. Однако в последнем случае ввиду невысокой прочности они подходят только для узлов, неподверженных большим нагрузкам.
  • Модели из углеродистой стали характеризуются высокой прочностью при небольшой массе. Для защиты их от коррозии используется оцинковка. Резьбовые заклепки из нержавеющей стали более долговечны и обладают привлекательным внешним видом.

Также рассматриваемые крепежные элементы классифицируют по конструкции.

  • Стандартные модели включают подвижную гильзу и стационарную резьбу.
  • Варианты с потайным бортиком рассчитаны на тонкие листы материалов, где невозможно нарезать резьбу.
  • Крепежи с уменьшенным бортиком предназначены для тонких листов материала. Отличаются монтажом на одном уровне с поверхностью материала.

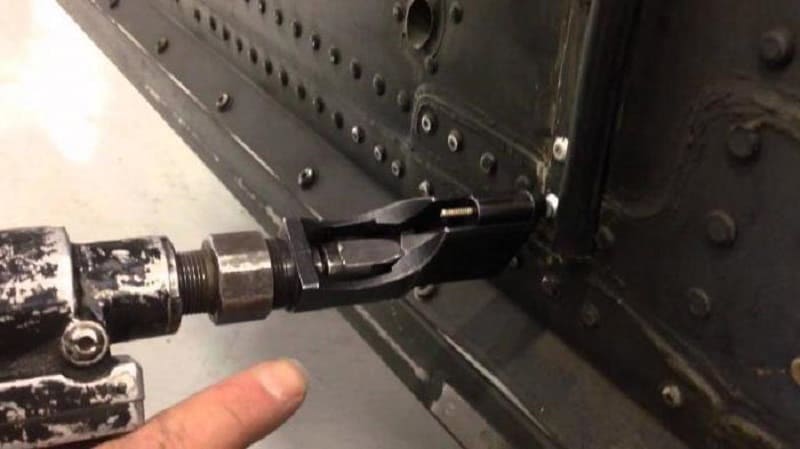

Работа самодельным заклепочником

Резьбовые заклепки позволяют соединять такие материалы, как металл, пластик и др. При этом возможно соединение нескольких листов материала и монтаж в точке соединения болтовых крепежей.

Резьбовые заклепки применимы на лицевой стороне. Прочность соединения во многом определяется их диаметром. Однако монтаж больших крепежных элементов сложнее и требует применения профессионального инструмента. Кроме того, необходимо использовать резьбовые заклепки длиной на несколько мм больше ширины скрепляемых деталей. Для примера, заклепочники применяют при монтаже автомобильных номеров, электроизмерительных приборов на щитках, при сборке ограждений из листовых материалов.
